2012 Peugeot 508 RXH Betriebsanleitung (in German)

8
183
Praktische Tipps
Sollten Sie diesen Druckwer t nach ca. 5 bis 7 Minuten nicht erreichen, so ist der Reifen nicht reparabel. Wenden Siesich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualifizierteWerkstatt, um Ihre Reifenpannebeheben zu lassen.


)Schalten Sie den Kompressor ein, indem Sie den Schalter Bauf "I"stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie denVentilschlauch während dieses Vorgangsnicht ab (Spritzgefahr).

)
Entfernen Sie das Pannenset undschrauben Sie den Verschluss wieder auf
den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durchFlüssigkeitsrückstände zu verunreinigen. Halten Sie das Pannenset in Reichweite. ) Fahren Sie sofort ca. fünf Kilometer mit reduzierter Geschwindigkeit (20 bis60 km/h), damit das Leck abgedichtet wird.)
Halten Sie an, um die Reparatur und den Druck mit Hilfe des Reifenpannensets zu kontrollieren.

184
Praktische Tipps

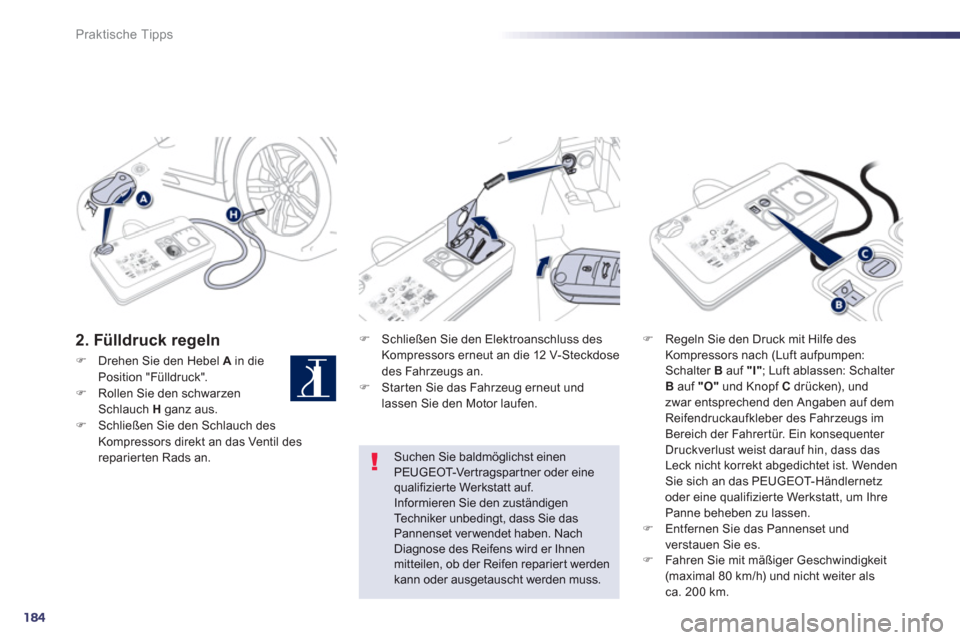

2. Fülldruck regeln )
Schließen Sie den Elektroanschluss des
Kompressors erneut an die 12 V-Steckdose
des Fahrzeu
gs an. ) Starten Sie das Fahrzeug erneut undlassen Sie den Motor laufen.
)Regeln Sie den Druck mit Hilfe des Kompressors nach (Luft aufpumpen:Schalter Bauf "I"
; Luft ablassen: Schalter Bauf "O"und Knopf C
drücken), und
zwar entsprechend den Angaben auf demReifendruckaufkleber des Fahrzeugs im Bereich der Fahrer tür. Ein konsequenter
Druckverlust weist darauf hin, dass das
Leck nicht korrekt abgedichtet ist. WendenSie sich an das PEUGEOT- H än dl er net z
oder eine qualifizierte Werkstatt, um IhrePanne beheben zu lassen.
)Entfernen Sie das Pannenset und
verstauen Sie es. )Fahren Sie mit mäßiger Geschwindigkeit (maximal 80 km/h) und nicht weiter als ca. 200 km.
Suchen Sie baldmöglichst einen PEUGEOT-Ver t r agspartner oder einequalifizier te Werkstatt auf. Informieren Sie den zuständigenTechniker unbedingt, dass Sie das Pannenset verwendet haben. NachDiagnose des Reifens wird er Ihnenmitteilen, ob der Reifen repariert werden kann oder ausgetauscht werden muss.
)Drehen Sie den Hebel Ain die Position "Fülldruck".)Rollen Sie den schwarzenSchlauch H
ganz aus. )Schließen Sie den Schlauch des
Kompressors direkt an das Ventil des
reparierten Rads an.

8
185
Praktische Tipps

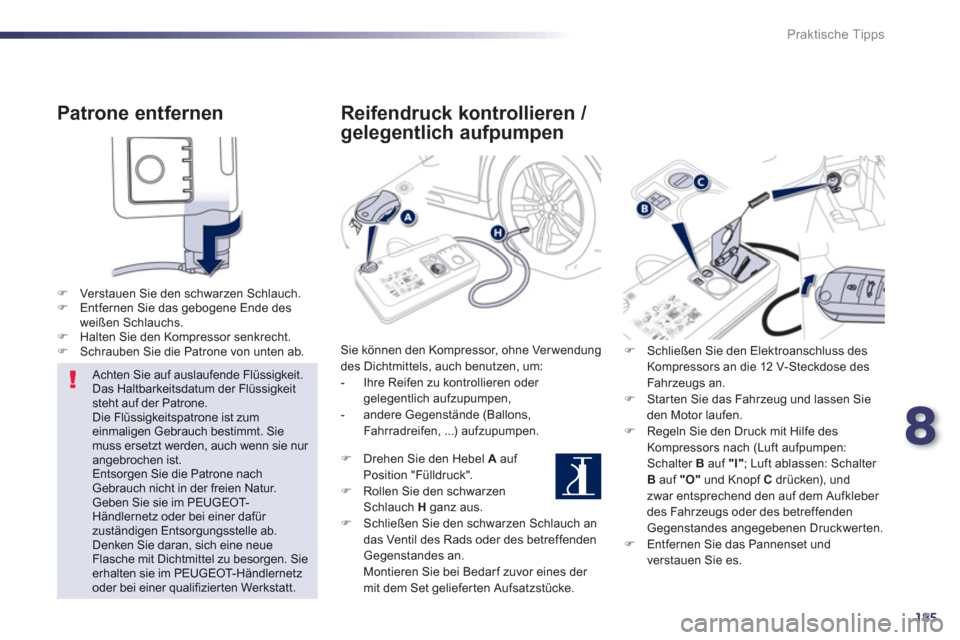

Patrone entfernen
)Ver st auen Sie den schwarzen Schlauch.)Entfernen Sie das gebogene Ende des
weißen Schlauchs.)Halten Sie den Kompressor senkrecht. )Schrauben Sie die Patrone von unten ab.
Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit steht auf der Patrone. Die Flüssigkeitspatrone ist zum einmaligen Gebrauch bestimmt. Siemuss ersetzt werden, auch wenn sie nur angebrochen ist.
Entsorgen Sie die Patrone nachGebrauch nicht in der freien Natur.Geben Sie sie im PEUGEOT-Händlernetz oder bei einer dafür zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neueFlasche mit Dichtmittel zu besorgen. Sieerhalten sie im PEUGEOT- H än dl e r net z oder bei einer qualifizierten Werkstatt.

Reifendruck kontrollieren /
gelegentlich aufpumpen
Sie können den Kompressor, ohne Ver wendungdes Dichtmittels, auch benutzen, um:
- Ihre Reifen zu kontrollieren oder gelegentlich aufzupumpen,
- andere Gegenstände (Ballons,Fahrradreifen, ...) aufzupumpen.

)
Drehen Sie den Hebel Aauf Position "Fülldruck". )
Rollen Sie den schwarzen Schlauch Hganz aus. )
Schließen Sie den schwarzen Schlauch an das Ventil des Rads oder des betreffenden Gegenstandes an.
Montieren Sie bei Bedarf zuvor eines der
mit dem
Set gelieferten Aufsatzstücke.

)
Schließen Sie den Elektroanschluss des Kompressors an die 12 V-Steckdose des Fahrzeugs an. )
Starten Sie das Fahrzeug und lassen Sie den Motor laufen.)
Regeln Sie den Druck mit Hilfe des Kompressors nach (Luft aufpumpen:Schalter Bauf "I"
; Luft ablassen: Schalter Bauf "O"und Knopf C
drücken), und
zwar entsprechend den auf dem Aufkleber
des Fahrzeu
gs oder des betreffenden Gegenstandes angegebenen Druckwerten.
) Entfernen Sie das Pannenset und
verstauen Sie es.

186
Praktische Tipps










Radwechsel Anleitung zum Austausch eines defekten Rads gegen das Ersatzrad mit Hilfe des mit dem Fahrzeug gelieferten Werkzeugs.
Das Werkzeu
g befindet sich im Kofferraumhinter den Rücksitzen.
Zugang zum Werkzeug



Werkzeugliste

*
3.Werkzeug für Radmutter-Zierkappen
zum Ent
fernen der Schutzkappen(Zierkappen) auf den Radmuttern bei
Aluminiumrädern4. Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im Handschuhfach) zum Anpassen des Radschlüssels an diesespeziellen Radmuttern
5. Ein Unterlegkeil zum Blockieren eines
Fahr zeugrads
6
.Abschleppöse
siehe Abschnitt "Fahrzeug abschleppen"


Schalten Sie vor allen Arbeiten oder Eingriffen an Ihrem Fahrzeug zuerst die Zündung aus (Anzeigeleuchte Readyaus), um jegliche Verletzungsgefahr im Zusammenhang mit einem automatischen Starten des Motors auszuschließen.
Achten Sie im Fall der Ver wendungeiner Hebevorrichtung (zum Beispiel einWagenheber) darauf, dass an den hierfür vorgesehenen Stellen anzusetzen ist, damit keine Hochspannungsleitungen beschädigt werden.
All diese Werkzeu
ge sind für den Gebrauch mit
Ihrem Fahrzeug bestimmt und können je nach
Ausstattung variieren. Ver wenden Sie sie nicht
für andere Zwecke. 1. Radschlüssel
zum Abziehen der Radkappe und Herausdrehen
der Be
festigungsschrauben des Rads 2. Wagenheber mit integrierter Handkurbel
zum Anheben des Fahrzeugs

*
Je nach Bestimmung.

8
187
Praktische Tipps

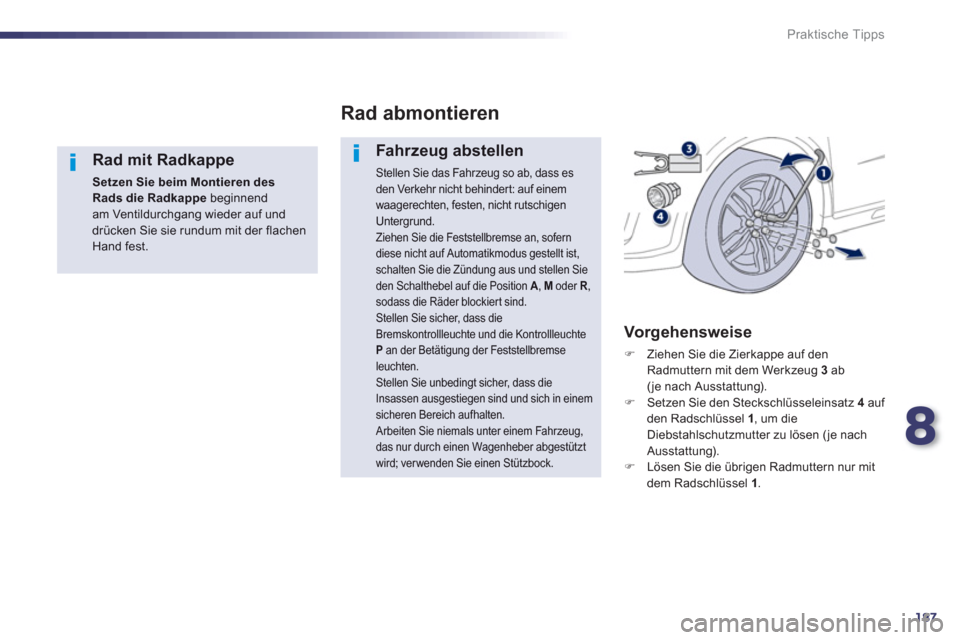

Rad mit Radkappe
Setzen Sie beim Montieren des Rads die Radkappebeginnend am Ventildurchgang wieder auf und drücken Sie sie rundum mit der flachen Hand fest.
Rad abmontieren
Fahr zeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den Verkehr nicht behindert: auf einemwaagerechten, festen, nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an, soferndiese nicht auf Automatikmodus gestellt ist,schalten Sie die Zündung aus und stellen Sie den Schalthebel auf die Position A
, Moder R
, sodass die Räder blockiert sind. Stellen Sie sicher, dass die Bremskontrollleuchte und die Kontrollleuchte P an der Betätigung der Feststellbremseleuchten. Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind und sich in einemsicheren Bereich aufhalten. Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber abgestütztwird; ver wenden Sie einen Stützbock.

Vorgehensweise
)
Ziehen Sie die Zierkappe auf den Radmuttern mit dem Werkzeug 3ab(je nach Ausstattung).)
Setzen Sie den Steckschlüsseleinsatz 4 auf den Radschlüssel 1, um die
Diebstahlschutzmutter zu lösen (je nachAusstattung).) Lösen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1.

188
Praktische Tipps

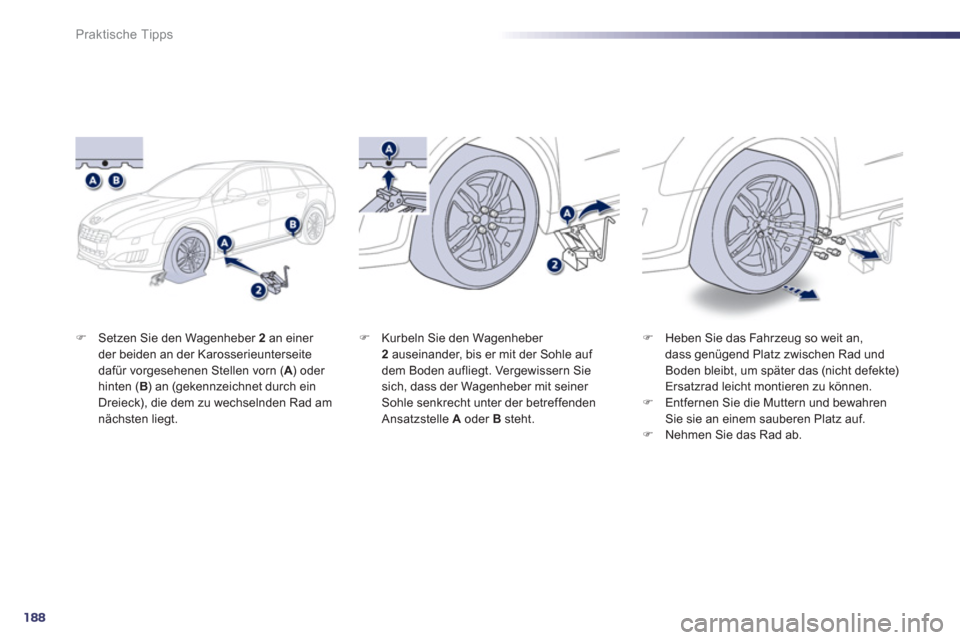

)Setzen Sie den Wagenheber 2an einer der beiden an der Karosserieunterseitedafür vorgesehenen Stellen vorn (A ) oder Ahinten ( B ) an (gekennzeichnet durch ein Dreieck), die dem zu wechselnden Rad amnächsten liegt.

)Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad undBoden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können. )Entfernen Sie die Muttern und bewahrenSie sie an einem sauberen Platz auf.
)Nehmen Sie das Rad ab.


)
Kurbeln Sie den Wagenheber 2
auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Siesich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffenden Ansatzstelle Aoder B steht.

8
189
Praktische Tipps

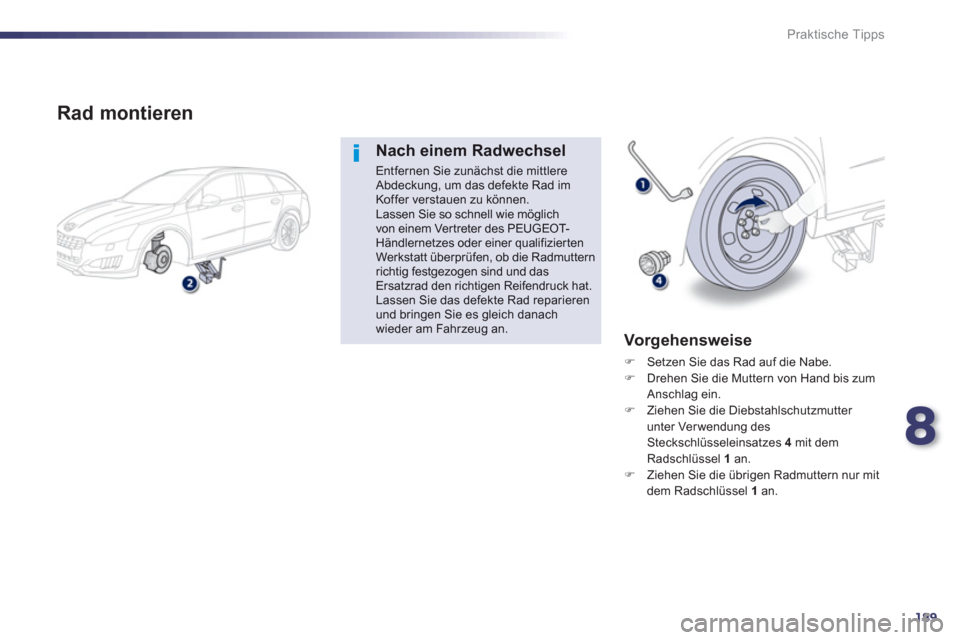

Rad montieren
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere Abdeckung, um das defekte Rad im Koffer verstauen zu können. Lassen Sie so schnell wie möglich von einem Vertreter des PEUGEOT-Händlernetzes oder einer qualifiziertenWerkstatt überprüfen, ob die Radmuttern richtig festgezogen sind und das Ersatzrad den richtigen Reifendruck hat.Lassen Sie das defekte Rad reparierenund bringen Sie es gleich danachwieder am Fahrzeug an.
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe. )
Drehen Sie die Muttern von Hand bis zumAnschlag ein. )
Ziehen Sie die Diebstahlschutzmutter
unter Ver wendung des
Steckschlüsseleinsatzes 4
mit demRadschlüssel 1 an.)
Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1
an.

190
Praktische Tipps
Lassen Sie das Fahrzeug wieder auf den
Boden herunter. )Kurbeln Sie den Wagenheber 2zusammen und entfernen Sie ihn.

)
Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4mit demRadschlüssel 1fest. )
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.)
Setzen Sie die Zierkappen auf dieRadmuttern (je nach Ausstattung). )
Verstauen Sie das Werkzeug im
Werkzeugbehälter.
