2012 Peugeot 508 RXH radio

.
9
Kurzbeschreibung
Innen

Ambientbeleuchtung

Die gedämpfte Innenraumbeleuchtung sorgt
bei
geringer Helligkeit für bessere Sicht im
Fahr zeug.

Head-Up-Display

Mit Hilfe dieses Systems werden Informationen zu
Geschwindigkeit sowie Geschwindigkeitsregler/-begrenzer
auf eine abgedunkelte Scheibe im Sichtfeld des Fahrers projizier t, damit dieser die Straße im Auge behalten kann.

Automatische Klimaanlage

Mit dieser Anlage lässt sich, nach Einstelleneines Komfortniveaus, diese Klimatisierung
anschließend automatisch entsprechend den
äußeren Witterun
gsbedingungen regeln.
Zweizonen-Regelung
Audio- undKommunikationssystem

Diese Anlage ist auf dem neuesten Stand der Technik: MP3-kompatibles Autoradio, USB-Gerät, Bluetooth-Freisprecheinrichtung, Navigationssystem mit
Farbbildschirm, Zusatzanschlüsse, HI-FI-Audioanlage, ...
157
13
1108
235
11
1
Vierzonen-Regelung
Wenn Ihr Fahrzeug mit einer Hi-Fi Audio-Anlage der Marke JBL ausgestattet ist, so ist diese auf den Innenraum des Fahrzeugs zugeschnitten. WIP Nav+

Lesen
Sie die entsprechenden
Informationen im Abschnitt "Audio undTelematik" nach.

12
Kurzbeschreibung
11.Abtaudüse für vordere Seitenscheibe
12.Abtaudüse für Windschutzscheibe
13. Lenkschloss und Star ten mit dem
Schlüssel 14 .
Star ten mit dem elektronischen Schlüssel
15. Bedienungsschalter für Autoradio amLenkrad
16.Schalter für Scheibenwischer / Scheibenwaschanlage / Bordcomputer
17. Schalter für Warnblinker und Zentralverriegelung
18. Bildschirm
19.Mittlere verstellbare und verschließbareBelüftungsdüsen
20.Beifahrerairbag21. Seitliche verstellbare und verschließbare
Belüftungsdüsen





Bedienungseinheit
1.
Schalter für Geschwindigkeitsregler / Geschwindigkeitsbegrenzer 2.
Scheinwerfer-Leuchtweitenverstellung
3.
Lichtschalter und Blinker 4.
Kombiinstrument 5.
Fahrerairbag

Hupe
6.Gangwählhebel
7. Wählschalter für HYbrid4-Betrieb. 8.12 V Steckdose für Zubehör
USB/ JACK-Anschlüsse9. Hebel zum Öffnen der Motorhaube10.Sicherungskasten
22.
Handschuhfach/ Deaktivierung desBeifahrerairbags23.
Elektrische Feststellbremse
24.
Mittelarmlehne mit Staumöglichkeit 25.Staufächer (je nach Ausstattung)26.Autoradio27.
Schalter für Heizung / Klimaanlage 28.
Alarm / PEUGEOT Connect SOS -
PEUGEOT Connect Assistance 29. Schalter für WIP Nav+ 30.
Massage / Fernlichtassistent / Messung
des ver fügbaren Platzes

3
99
Bordkomfort

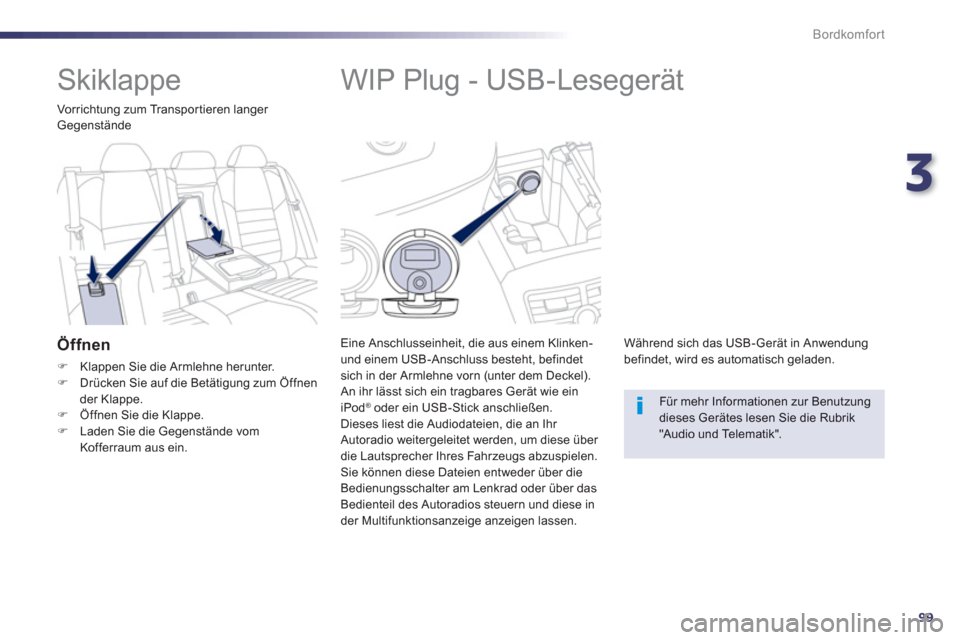

WIP Plug - USB-Lesegerät
Eine Anschlusseinheit, die aus einem Klinken-und einem USB-Anschluss besteht, befindet
sich in der Armlehne vorn (unter dem Deckel).
An ihr lässt sich ein tragbares Gerät wie ein iPod® oder ein USB-Stick anschließen. ®
Dieses liest die Audiodateien, die an Ihr Autoradio weitergeleitet werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über die
Bedienungsschalter am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in
der Multifunktionsanzeige anzeigen lassen.
Während sich das USB-Gerät in Anwendun
g
befindet, wird es automatisch geladen.


Für mehr Informationen zur Benutzungdieses Gerätes lesen Sie die Rubrik "Audio und Telematik".









Skiklappe


Vor r ichtung zum Transpor tieren langer
Gegenstände

Öffnen
)Klappen Sie die Armlehne herunter.)Drücken Sie auf die Betätigung zum Öffnender Klappe. )Öffnen Sie die Klappe. )Laden Sie die Gegenstände vom Kofferraum aus ein.

8
199
Praktische Tipps
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen
)Öffnen Sie die ausklappbare Platine und
üben Sie dann leichten Druck aus, um die
Anschläge zu überwinden.


Sicherung
Nr.


Stärke (A)



abgesicherter Stromkreis
F6 A oder B
15
Autoradio
F
83 Alarmanlage
F1
310 Zigarettenanzünder vorn
F1410
12 V Steckdose vorn
F1
63 Deckenleuchte hinten, Kartenleseleuchten hinten
F17
3 Deckenleuchte vorn, Make-up-Spiegel
F2
8 A oder B15 Autoradio
F3
020 Heckscheibenwischer
F32 10
A
udioverstärker

8
205
Praktische Tipps








Entlastung der Batterie

Diese Funktion dient dazu, die Benutzungbestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte Verbraucher wie die Klimaanlage,die Heckscheibenheizung, usw. vorübergehendausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuer t, um die Batterie nicht zu stark zuentladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von
maximal ca. 40 Minuten benutzen.






Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den
Energiesparmodus im Anzeigefeld
des Kombiinstruments angezeigt, die
ein
geschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, könnenSie dieses mit der Freisprecheinrichtung Ihres
Autoradios noch 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus

Die betreffenden Funktionen werdenautomatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
) Um die Funktionen sofor t wieder benutzen
zu können, star ten Sie den Motor und
lassen
Sie ihn laufen:
- weniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb nehmen zu können,
- länger als zehn Minuten, damit sie ca.
dreißig Minuten verfügbar sind.

Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht
an (vgl. Absatz "Batterie").
In diesem Energiesparmodus und beimStar ten des Hybridsystems dauer t es einige Sekunden bis dass dieKontrolleuchte Readyaufleuchtet.

214
Praktische Tipps
Der Einbau eines nicht von PEUGEOT empfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörung in der elektronischenAnlage Ihres Fahrzeugs und zuerhöhtem Verbrauch führen. Wir bitten Sie, dies zur Kenntnis zunehmen und empfehlen Ihnen, sich aneinen Ver treter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenen Geräte und Zubehör teilezeigt.



Einbau vonFunksprechanlagen

Vor dem Nachrüsten vonRadiokommunikationssendern mit Außenantenne am Fahrzeug haben Sie die Möglichkeit, sich bei den PEUGEOT-Vertragspartnern über die technischen Daten der Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie 2004/10 4/EG über die elektromagnetische Verträglichkeitvon Kraftfahrzeugen montiert werden können, zu informieren.


Je nach der im Land geltendengesetzlichen Regelung sindSicherheitswesten, Warndreieck, Ersatzglühlampen und -sicherungen im Fahrzeug mitzuführen.
Im PEU
GEOT-Händlernetz erhalten Sie
auch Reinigungs- und Pflegemittel für
außen und innen, Nachfüllflüssigkeiten (Scheibenwaschanlage) und Ersatzprodukte(Patrone für Reifenpannenset).

"Multimedia":
Autoradios, mobiles Navigationssystem,mobiler Videobildschirm Takara/Sony, Bluetooth-Freisprechanlage, Lautsprecher,
DVD-Spieler, W-Lan, Fahrassistent, Video-
Halterung, Hyperfrequenz-Steuergerät, ...

235

Das System ist so eingerichtet, dass es nur in Ihrem
Fahrzeug funktioniert.
WIP Nav+

01 Erste Schritte-Bedieneinheit

Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeiterfordern, nur bei stehendem Fahrzeug ausführen.
Bei ab
gestelltem Motor schaltet sich das System nach Aktivierung des Energiesparmodus aus, um die Batterie
zu schonen.

INHALT

02 Lenkradbetätigungen

03 Allgemeine Funktionen

04 Navigation - Führung

05 Verkehrsinformationen

06 Telefonieren

07 Verzeichnis - ADDR BOOK

08 Radio

09
Laufwerke für Musikdateien, Speichermedien


10 Audioeinstellungen

11 Konfiguration

12 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
236
238
239
241
255
2
58
266
269
272
278
279
280

Häufig gestellte Fragen S. 283


NAVIGATION GPS
AUTORADIO MULTIMEDIA BLUETOOTH
TELEFON

236
01 ERSTE SCHRITTE


Ein/Aus der
Funktion TA (Verkehrshinweise)
Anzeige der Liste mit den Radiosendern, der Titel oder
Verzeichnisse CD/MP3/Apple®-Player
Lan
ger Druck: Verwaltung der Ordnung der MP3/WMA-Order/Aktualisierung der Liste mit den Radiosendern
Auswahl der
Audioquelle: CD, USB,
AUX, Apple®-Player,Bluetooth Streaming, Radio
Zugang zu " Audio-
Optionen": Klangbilder,Bässe, Höhen, Loudness, Verteilung, Balance links/rechts, Balance vorne/hinten, AutomatischeLautstärkeregelung
Abbruch der laufenden
Einstellung, Anzeige der Baumstruktur
Lan
ger Druck: Rückkehr
zur konstanten Anzeige
Auswahl des Wellenbereichs FM.
Schwarze Anzeige auf demBildschirm T
aste MODE: Auswahl des konstanten Anzeigetyps

Kurzes Drücken: Ausschalten
/Wieder Einschalten des Tons Konstanter Druck: Neuinitialisierun
g
des Systems
Kurzer Druck:Auswahl des Festsenders
Lan
ger Druck: Speichern des aktuell eingestellten Senders
Auswahl:
- der vorheri
gen/nächsten Zeile einer Liste oder eines Menüs,
- des nächsten
/vorherigen Media-Verzeichnisses,
- Frequenzsuche schrittweise vorwärts
/rückwärts,
- vorheriges
/nächstes MP3-Verzeichnis.
V
erschieben oben/unten im Modus " Karte verschieben" Drehen: Lautst
ärkeregelung(für jede Audioquelle separat,einschließlich TA und
Navigationshinweise).

Auswahl:


- Fre
quenzsuche automatisch vorwärts/rückwärts

- CD-Titel, MP3-Spur oder Media vorwärts/rückwärts
Verschieben links
/rechts im Modus " Karte verschieben".
Ein/Aus
