2012 Peugeot 508 RXH Betriebsanleitung (in German)

7
175

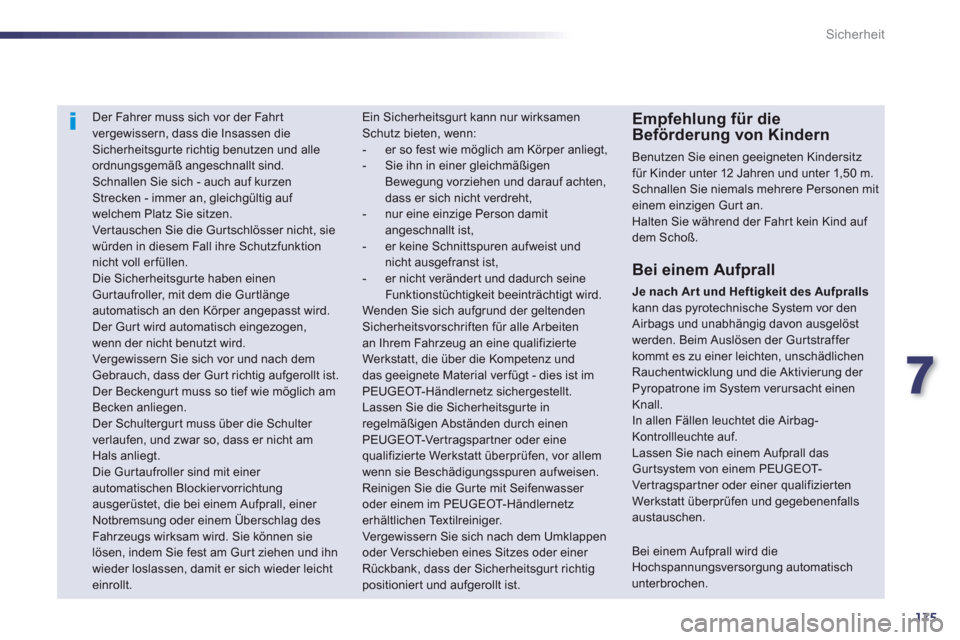

Sicherheit




Der Fahrer muss sich vor der Fahrtvergewissern, dass die Insassen dieSicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind. Schnallen Sie sich - auch auf kurzen Strecken - immer an, gleichgültig auf welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, siewürden in diesem Fall ihre Schutzfunktion nicht voll erfüllen.
Die Sicherheitsgur te haben einenGurtaufroller, mit dem die Gurtlänge automatisch an den Körper angepasst wird.Der Gur t wird automatisch eingezogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich amBecken anliegen.
Der Schultergurt muss über die Schulter verlaufen, und zwar so, dass er nicht am Hals anliegt.
Die Gurtaufroller sind mit einer automatischen Blockiervorrichtung ausgerüstet, die bei einem Aufprall, einer Notbremsung oder einem Überschlag des
Fahrzeugs wirksam wird. Sie können sielösen, indem Sie fest am Gur t ziehen und ihn wieder loslassen, damit er sich wieder leichteinrollt.
Empfehlung für dieBeförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz für Kinder unter 12 Jahren und unter 1,50 m. Schnallen Sie niemals mehrere Personen miteinem einzigen Gur t an. Halten Sie während der Fahr t kein Kind auf dem Schoß.

Ein Sicherheitsgur t kann nur wirksamen Schutz bieten, wenn:


- er so fest wie möglich am Körper anliegt,


- Sie ihn in einer gleichmäßigen Bewegung vorziehen und darauf achten, dass er sich nicht verdreht,

- nur eine einzige Person damit angeschnallt ist,

- er keine Schnittspuren aufweist undnicht ausgefranst ist,

- er nicht verändert und dadurch seineFunktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden Sicherheitsvorschriften für alle Arbeitenan Ihrem Fahrzeug an eine qualifizierte Werkstatt, die über die Kompetenz und das geeignete Material ver fügt - dies ist im PEUGEOT- H än dl er net z si c hergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen Abständen durch einenPEUGEOT-Ver t r agspartner oder eine qualifizier te Werkstatt überprüfen, vor allemwenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gur te mit Seifenwasser oder einem im PEUGEOT- H än dl er net z erhältlichen Textilreiniger.

Vergewissern Sie sich nach dem Umklappen oder Verschieben eines Sitzes oder einer Rückbank, dass der Sicherheitsgurt richtigpositionier t und aufgerollt ist.
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufprallskann das pyrotechnische System vor denAirbags und unabhängig davon ausgelöstwerden. Beim Auslösen der Gurtstraffer kommt es zu einer leichten, unschädlichenRauchentwicklung und die Aktivierung der Pyropatrone im System verursacht einen Knall. In allen Fällen leuchtet die Airbag-Kontrollleuchte auf.Lassen Sie nach einem Aufprall dasGurtsystem von einem PEUGEOT-Ver tragspar tner oder einer qualifizierten Werkstatt überprüfen und gegebenenfallsaustauschen.
Bei einem Aufprall wird dieHochspannungsversorgung automatisch unterbrochen.

176
Sicherheit
Airbags
System, das dazu dienen soll, die
Fahr zeuginsassen (außer auf dem hinterenMittelsitz) bei einem starken Aufprall optimal
zu schützen. Es ergänzt die Wirkung der Sicherheitsgur te mit Gurtkraftbegrenzer (außer auf dem hinteren Mittelsitz).In diesem Fall registrieren und analysieren
die elektronischen Sensoren denfrontalen oder seitlichen Aufprall in den Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airba
gs sofor t und schützen die
Fahr zeuginsassen (außer auf dem hinterenMittelsitz). Unmittelbar nach dem Aufprall
entweicht das Gas schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und
die Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und,
unter bestimmten Bedingungen, beim
Überschla
gen des Fahrzeugs entfalten sich
die Airbags nicht; In diesen Fällen bietet der Sicherheitsgur t allein optimalen Schutz.
Die Airbags funktionieren nicht beiausgeschalteter Zündung.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem zweiten Aufprall kommen (im Laufedesselben oder eines weiteren Unfalls)wird der Airbag nicht ausgelöst.
Beim Auslösen des bzw. der Airbags kann es zu leichter, unschädlicher Rauchentwicklung und durch dieAktivierung der Pyropatrone im System zu einem Knall kommen. Der auftretende Rauch ist nicht giftig, kann jedoch bei empfindlichen Personen Reizungen hervorrufen.
Der Knall kann für einen kurzen Zeitraum zu einer leichten Beeinträchtigung desHörvermögens führen.



Aufpraller fassungsbereiche
A.
Frontalaufprallbereich B.
Seitenaufprallbereich
Frontair bags


Auslösung

Bei einem starken Frontalaufprall, der auf denFrontalaufprallbereich A
insgesamt oder teilweise, Aentlang der Fahrzeuglängsachse in horizontaler
Ebene und von der Fahrzeugfront in Richtung Heck
wirkt, werden die Airbags gleichzeitig ausgelöst,es sei denn, der Beifahrerfrontairbag ist deaktivier t.
Der Frontairbag entfaltet sich zwischen Brust- und
Kopfbereich des vorderen Fahrzeuginsassen und dem Lenkrad auf der Fahrerseite und zwischen
Kopf- und Brustbereich und dem Armaturenbrett, auf der Beifahrerseite, um die Schleuderbewegung
nach vorne abzuschwächen.
System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und dieVerletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite imArmaturenbrett oberhalb des Handschuhfachs.

7
177
Sicherheit

Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:)stecken Sie bei ausgeschalteter
Zündungden Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags,)drehen Sie ihn auf "OFF",)ziehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der Beifahrerairbag
deaktiviert ist, entweder im Kombiinstrument
oder in der Anzeige für die Kontrollleuchten der Sicherheitsgur te und des Beifahrerairbags.
Um die Sicherheit Ihres Kindes zu gewährleisten, deaktivieren Sie bittegrundsätzlich den Beifahrerairbag, wenn Sie einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz einbauen. Andernfalls könnte das Kind schwere oder sogar tödliche Verletzungen beim Entfaltendes Airbags erleiden.
Wenn mindestens eine der beiden Airbag-Kontrollleuchten ununterbrochen leuchtet, bauenSie bitte keinen Kindersitz auf dem Beifahrersitz ein.
Lassen Sie das System von einem Vertreter desPEUGEOT-Händlernetzes oder einer qualifiziertenWerkstatt überprüfen.
Reaktivierung
Drehen Sie, sobald Sie den Kindersitz beiausgeschalteter Zündungentfernen, denSchalter wieder auf "ON"
, um den Airbagerneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.

Bei eingeschalteter Zündung leuchtet diese Kontrollleuchte in der Anzeige für die Kontrollleuchten
der Sicherheitsgurte und des
Beifahrerairbags etwa eine Minute
lang auf, wenn der Beifahrerairbagaktiviert ist.

Funk tionsstörung
Wenn diese Kontrollleuchte im Anzeigefeld des Kombiinstruments in Verbindung mit einemakustischen Warnsignal und einer Meldung auf dem Multifunktionsbildschirm aufleuchtet,
wenden Sie sich bitte an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizier te Werkstatt, um das System überprüfen zu lassen. Die Airbags werden bei einem starken Aufprall möglicherweise nicht mehr ausgelöst.
Wenn diese Kontrollleuchte blinkt, wenden Sie
sich bitte an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt.Der Beifahrerairbag wird bei einem starkenAufprall möglicherweise nicht mehr ausgelöst.

178
Sicherheit
Seitenairbags
Auslösung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur
Fahr zeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dembetreffenden Türinnenblech.
System, das Fahrer und Beifahrer bei einemstarken Seitenaufprall Schutz bietet und die
Ver let zungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell an der Türseite integriert.

Aufpraller fassungssbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Kopfairbags
System, das Fahrer und Insassen (außer auf
dem hinteren Mittelsitz) bei einem starken
seitlichen Aufprall Schutz bietet und die
Ver let zungsgefahr auf die Seite des Kopfes beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder Zusammenstoß an der Seite des Fahrzeugs oder beim Überschlagen wird der Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wirdder Airbag nicht ausgelöst.


Auslösung

Bei einem starken seitlichen Aufprall, der auf
den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags gleichzeitig mit dementsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den Seitenscheiben.

Wenn diese Kontrollleuchte im Kombiinstrument in Verbindung mit
einem akustischen Warnsignal undeiner Meldung im Anzeigefeld des
Kombiinstruments aufleuchtet, wenden Sie sich
bitte an einen PEUGEOT-Ver t r agspartner oder einequalifizier te Werkstatt, um das System überprüfen zu
lassen. Die Airbags werden bei einem starken Aufprall möglicherweise nicht mehr ausgelöst.

Funk tionsstörung

7
179
Sicherheit
Setzen Sie sich normal und aufrecht hin. Schnallen Sie sich mit dem Sicherheitsgurtan und achten Sie auf den richtigen Sitz des Gurtes. Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet (Kinder,Tiere, Gegenstände). Dadurch könnten diese inihrer Funktionstüchtigkeit beeinträchtigt oder dieInsassen verletzt werden. Auf den Airbag-Abdeckungen dürfen weder Aufkleber noch sonstige Gegenstände befestigtwerden. Arbeiten an den Airbag-Systemen sindausschließlich dem PEUGEOT- H än dl er net zbzw. einer qualifizierten Werkstatt vorbehalten. Selbst bei Einhaltung aller genanntenVorsichtsmaßnahmen kann die Gefahr vonVerletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen eines Airbags nicht ausgeschlossen werden.Der Airbag füllt sich nahezu augenblicklich (innerhalb einiger Millisekunden) und entleer t sich daraufhin ebenso schnell wieder, wobeidie warmen Gase durch dafür vorgesehene Öffnungen entweichen.
Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seitenairbags nichtbeeinträchtigen. Für weitere Informationen zu denfür Ihr Fahrzeug geeigneten Sitzbezügen wendenSie sich bitte an Ihren PEUGEOT-Ver t r agspartner (siehe Kapitel "Praktische Informationen - § Zubehör").Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.)und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seitenairbags Verletzungen am Oberkörper oder am Arm entstehen.Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.


Frontairbags

Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nichtauf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füßenicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht,da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Ver let zungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößen aussetzen.
Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurchkönnten beim Entfalten des Kopfairbags Ver let zungen am Kopf entstehen.Ist Ihr Fahrzeug mit Kopfairbags ausgestattet, bauen Sie die am Dachhimmelmontier ten Haltegriffe nicht aus. Sie sind Teilder Befestigung der Kopfairbags.

Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgendeSicherheitsvorschriften ein:

180
Praktische Tipps
untergebracht. Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone. Damit
können Sie den defekten Reifen provisorisch reparieren
, um zur nächstgelegenen Werkstatt
zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der Schulter des Reifens auftreten können. In denReifen eingedrungene Fremdkörper sollten möglichst nicht entfernt werden.



















Reifenpannenset
Zugang zum Reifenpannenset



Werkzeugliste

Das gesamte Werkzeug ist speziell für
Ihr Fahrzeug bestimmt und kann je nach
Ausstattun
g variieren. Benutzen Sie es nicht für andere Zwecke.1.12 V Kompressor
Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und ermöglicht
die Regulierung des Reifendrucks.
2. Ein Unterlegkeil *
zum Sichern einesFahrzeug-Vorderrads gegen Wegrollen. 3.
Abnehmbare Abschleppöse
Siehe Abschnitt "Fahrzeug abschleppen".

*
Je nach Bestimmungsland oder Ausstattung

8
181
Praktische Tipps
A.Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"B.Schalter ein "I"/ aus "O"C.Knopf zum Luft ablassen D.Manometer (in Bar oder p.s.i.) E.
Fach mit:
- einem Kabel mit Adapter für 12 V-Anschluss- verschiedene Ansatzstücke zum
Aufpumpen von Bällen, Fahrradreifen, ...


Beschreibung des Pannensets
F.
Dichtmittelpatrone G.
weißer Schlauch mit Verschluss für Reparatur H.schwarzer Schlauch zur FülldruckregelungI.Höchstgeschwindigkeitsaufkleber


Der Höchstgeschwindigkeitsaufkleber ( I) muss auf das Lenkrad des Fahrzeugs geklebt werden, um Sie daran zu erinnern, dass ein Rad nur vorübergehend benutzt werden darf.
Fahren Sie mit einem Reifen, der mit Hilfe des Pannensets repariert wurde, nicht schneller als 80 km/h.

182
Praktische Tipps
Reparaturanleitung
1. Reifen abdichten) Rollen Sie den weißen Schlauch Gganz aus.)
Schrauben Sie den Verschluss an dem
weißen Schlauch ab.
) Schließen Sie den weißen Schlauch andas Ventil des defekten Reifens an.

)Schließen Sie den Elektroanschluss des Kompressors an die 12 V-Steckdose des
Fahr zeugs an. )Starten Sie das Fahrzeug und lassen Sieden Motor laufen.
Vorsicht: Dieses Produkt(z.B. Ethylenglykol, Kolophonium, ...) ruft bei Einnahme Gesundheitsschäden hervor und führt zu Augenreizungen. Bewahren Sie es außerhalb der Reichweite von Kindern auf.

Fremdkörper, die in den Reifeneingedrungen sind, sollten nachMöglichkeit nicht entfernt werden.
)Schalten Sie die Zündung aus.

)Drehen Sie den Hebel Ain die Position "Reparatur". )Vergewissern Sie sich, dass der Schalter B
auf "O"steht.



Den Kompressor erst nach Anschließen des weißen Schlauches an das Ventildes Reifens in Betrieb nehmen: das
Dichtmittel würde sonst auslaufen.
