2012 Peugeot 508 RXH Betriebsanleitung (in German)

3
111
Bordkomfort

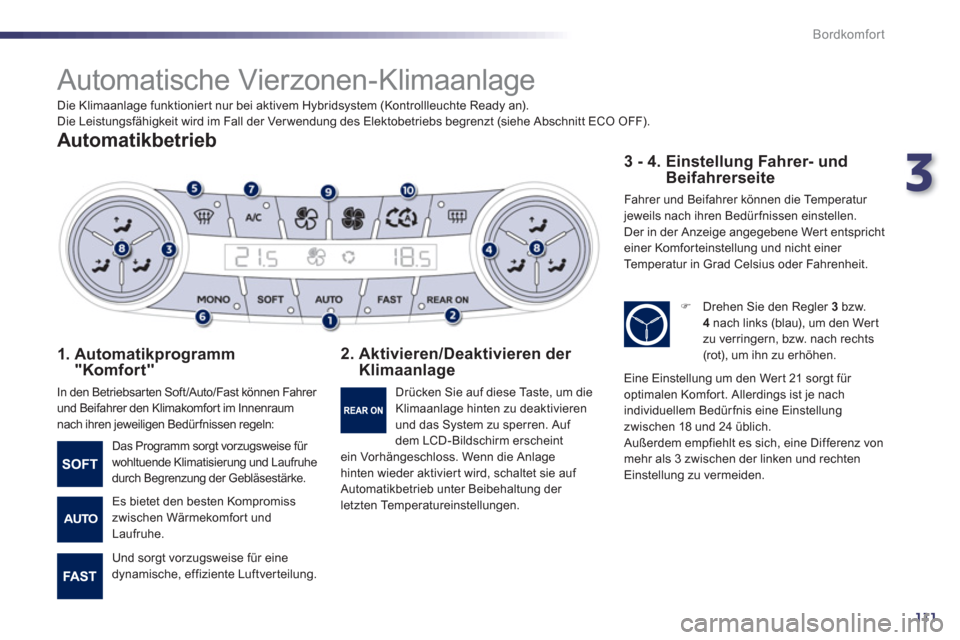

Automatische Vierzonen-Klimaanlage


Automatikbetrieb


1. Automatikprogramm"Komfor t"

In den Betriebsar ten Soft/Auto/Fast können Fahrer und Beifahrer den Klimakomfort im Innenraumnach ihren jeweiligen Bedürfnissen regeln:
2. Aktivieren/Deaktivieren der Klimaanlage
3 - 4. Einstellun
g Fahrer- undBeifahrerseite

Fahrer und Beifahrer können die Temperatur jeweils nach ihren Bedürfnissen einstellen.

Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer
Te m p e r a t u r i n Grad Celsius oder Fahrenheit.
Das Programm sorgt vorzugsweise für wohltuende Klimatisierung und Laufruhe
durch Begrenzung der Gebläsestärke.
Es bietet den besten Kompromiss zwischen Wärmekomfort undLaufruhe.
Und sor
gt vorzugsweise für eine
dynamische, effiziente Luftverteilung. Drücken
Sie auf diese Taste, um die
Klimaanlage hinten zu deaktivieren
und das System zu sperren. Auf
dem LCD-Bildschirm erscheint
ein Vorhängeschloss. Wenn die Anlagehinten wieder aktiviert wird, schaltet sie auf Automatikbetrieb unter Beibehaltung der letzten Temperatureinstellungen.
) Drehen Sie den Regler 3bzw.4
nach links (blau), um den Wer t
zu verringern, bzw. nach rechts (rot), um ihn zu erhöhen.
Eine Einstellun
g um den Wer t 21 sorgt für optimalen Komfort. Allerdings ist je nach
individuellem Bedürfnis eine Einstellung
zwischen 18 und 24 üblich.
Außerdem empfiehlt es sich, eine Differenz von
mehr als 3 zwischen der linken und rechten
Einstellung zu vermeiden. Die Klimaanla
ge funktionier t nur bei aktivem Hybridsystem (Kontrollleuchte Ready an).
Die Leistungsfähigkeit wird im Fall der Ver wendung des Elektobetriebs begrenzt (siehe Abschnitt ECO OFF).

112
Bordkomfort
5. Automatikprogramm"Sicht"
6.
Ungetrennte Regelung/Getrennte Regelung


7. K l i m a a n l age ein/aus
Umschalten auf manuelle
Einstellung
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung
wählen. Die übrigen Funktionen werden
weiterhin automatisch gesteuert.
Drücken Sie eine der Tasten Soft/Auto/Fast, um wieder auf Automatikbetrieb umzuschalten.
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komforttemperatur entspricht. Es
bringt jedoch nichts, den angezeigten Wert zu ändern, um die gewünschteKomforttemperatur zu erzielen. DieAnlage gleicht die Temperaturabweichung automatisch und so schnell wie möglich aus.
Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorn" Drücken
Sie diese Taste, um für den
Beifahrer und die Fahrgäste im Fond
die
gleichen Komfort-Einstellungen
wie auf der Fahrerseite vorzunehmen (ungetrennte Regelung). Die Kontrollleuchte in der Taste leuchtet auf.
Die Klimaanlage ist für den Ganzjahresbetrieb gedacht. Sie funktioniert
nur wirkungsvoll bei geschlossenen Fenstern. Mit ihr lässt sich:


- im
Sommer die Temperatur senken,

- im Winter bei über 3 °C die Wirkung der Funktion zum Beschlagfreihalten erhöhen.
Einschalten)Drücken Sie die Taste "A /C ", die damit gekoppelte"grüne Kontrollleuchte leuchtet auf. Die Klimaanlage funktionier t nicht, wenn die Funktion
zur Regelung der Gebläsestärke ausgeschaltet ist.
Ausschalten) Drücken Sie erneut die Taste "A/C"
, die grüne Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen(Feuchtigkeit, Beschlagen der Scheiben).

Zur maximalen Kühlung bzw.Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden. )
Drehen Sie den Regler 3 oder 4
nachlinks, bis "LO"
erscheint, oder nach rechts, bis "HI"angezeigt wird.
Solange die Funktion Beschlagfreihaltenunter der Funktion Stop & Start aktiviertist, schaltet sich der Dieselmotor nicht ab.
ImZEV
-Modus bleibt die Kontrollleuchte der Ta ste " A/C" aus.

3
113
Bordkomfort
) Drücken Sie die Taste mit dem
Symbol "Propeller voll"
, um die Gebläsestärke zu erhöhen.
)Drücken Sie auf die entsprechende Taste,
um
die jeweilige Einstellung vorzunehmen:
Windschutzscheibe und Seitenscheiben
Mittl
ere und seitliche
Belüftungsdüsen
F
ußraum
Je nach Bedar f können Sie
je zwei Tasten zur Luftverteilung kombinieren oder gleichzeitig alle drei Verteilungsarten einstellen.
)
Drücken Sie die Taste mit dem Symbol "Propeller leer", um die Gebläsestärke zu verringern.
)
Drücken Sie die Taste mit dem Symbol "Propeller leer"für
die Gebläsestärke, bis das
Propellersymbol verschwindetund "--" in der Anzeige erscheint.
Frischluftzufuhr imAutomatikbetrieb Die Frischluftzufuhr ist im Automatikbetrieb voreingestellt.

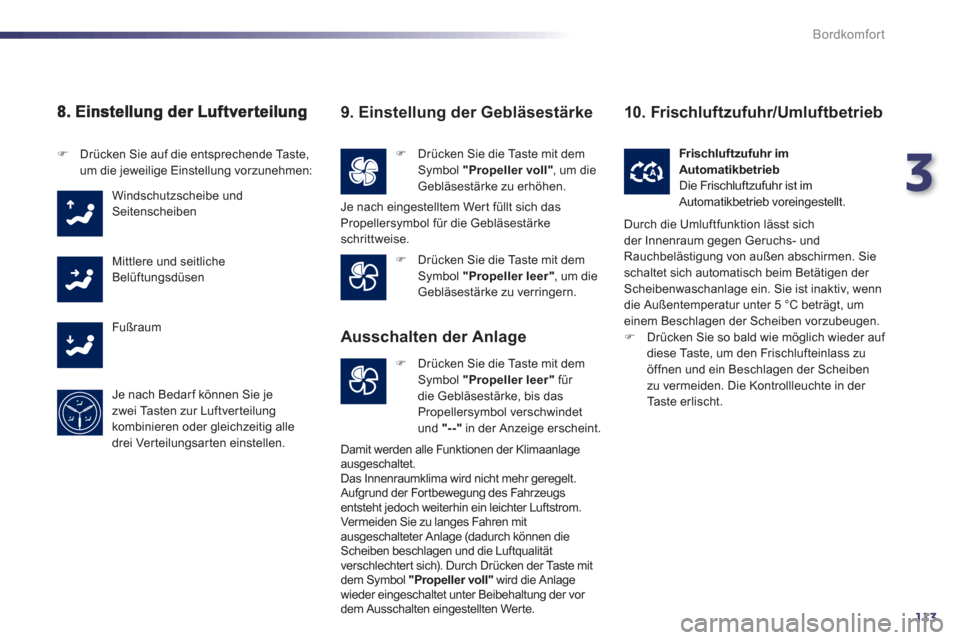

9. Einstellung der Gebläsestärke
Je nach eingestelltem Wert füllt sich das Propellersymbol für die Gebläsestärke schrittweise.
Ausschalten der Anlage
Damit werden alle Funktionen der Klimaanlage ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom.
Ver meiden Sie zu langes Fahren mit ausgeschalteter Anlage (dadurch können die Scheiben beschlagen und die Luftqualität
verschlechtert sich). Durch Drücken der Taste mit
dem Symbol "Propeller voll"wird die Anlagewieder eingeschaltet unter Beibehaltung der vor
dem Ausschalten eingestellten Werte.


10. Frischluftzufuhr/Umluftbetrieb

Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen. Sieschaltet sich automatisch beim Betätigen der Scheibenwaschanlage ein. Sie ist inaktiv, wenn
die Außentemperatur unter 5 °C beträgt, um einem Beschlagen der Scheiben vorzubeugen. ) Drücken Sie so bald wie möglich wieder auf
diese Taste, um den Frischlufteinlass zu
öffnen und ein Beschlagen der Scheiben
zu vermeiden. Die Kontrollleuchte in der
Taste erlischt.

114
Bordkomfort

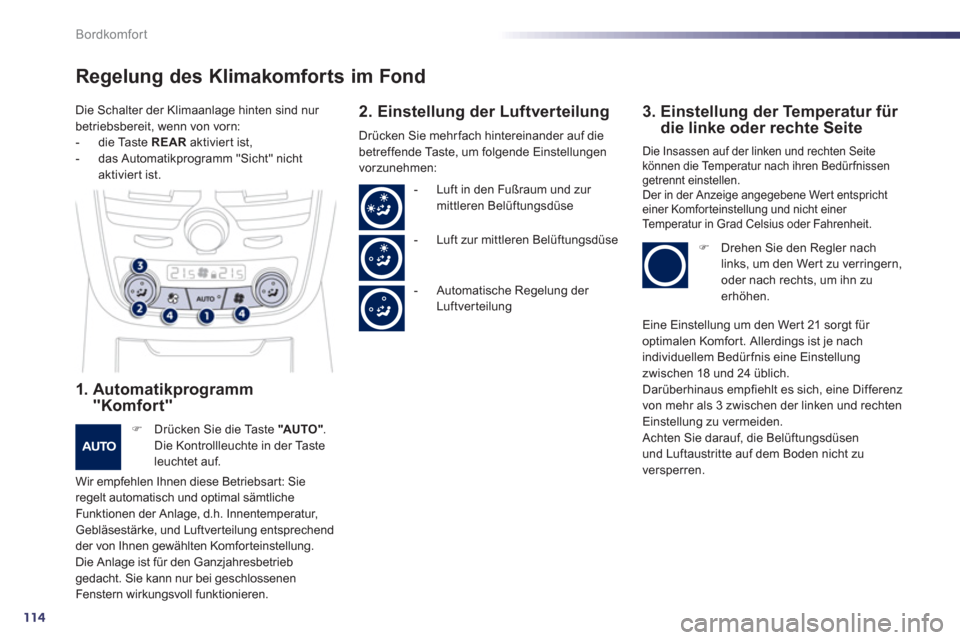

Regelung des Klimakomforts im Fond
1. Automatikprogramm "Komfor t"
)
Drücken Sie die Taste "AU TO ".Die Kontrollleuchte in der Ta steleuchtet auf.
Wir emp
fehlen Ihnen diese Betriebsar t: Sieregelt automatisch und optimal sämtliche
Funktionen der Anlage, d.h. Innentemperatur,
Gebläsestärke, und Luftverteilung entsprechend
der von Ihnen gewählten Komforteinstellung.
Die Anlage ist für den Ganzjahresbetriebgedacht. Sie kann nur bei geschlossenen
Fenstern wirkungsvoll funktionieren.


2. Einstellung der Luftverteilung

3. Einstellung der Temperatur für die linke oder rechte Seite
Drücken Sie mehrfach hintereinander auf diebetreffende Taste, um folgende Einstellungen
vorzunehmen:
Die Insassen auf der linken und rechten Seitekönnen die Temperatur nach ihren Bedürfnissen getrennt einstellen.
Der in der Anzeige angegebene Wert entsprichteiner Komforteinstellung und nicht einer
Te mperatur in Grad Celsius oder Fahrenheit.
) Drehen Sie den Regler nach
links, um den Wer t zu verringern,
oder nach rechts, um ihn zu erhöhen. - L
uft in den Fußraum und zur mittleren Belüftungsdüse
- Lu
ft zur mittleren Belüftungsdüse
-
Automatische Regelung der Luftverteilung

Die Schalter der Klimaanla
ge hinten sind nur
betriebsbereit, wenn von vorn:
-
die Taste REAR
aktivier t ist,- das Automatikprogramm "Sicht" nicht aktiviert ist.
Eine Einstellun
g um den Wer t 21 sorgt für
optimalen Komfort. Allerdings ist je nach
individuellem Bedürfnis eine Einstellung
zwischen 18 und 24 üblich.
Darüberhinaus empfiehlt es sich, eine Differenz
von mehr als 3 zwischen der linken und rechtenEinstellung zu vermeiden.
Achten Sie darauf, die Belüftungsdüsenund Luftaustritte auf dem Boden nicht zuversperren.

3
115
Bordkomfort

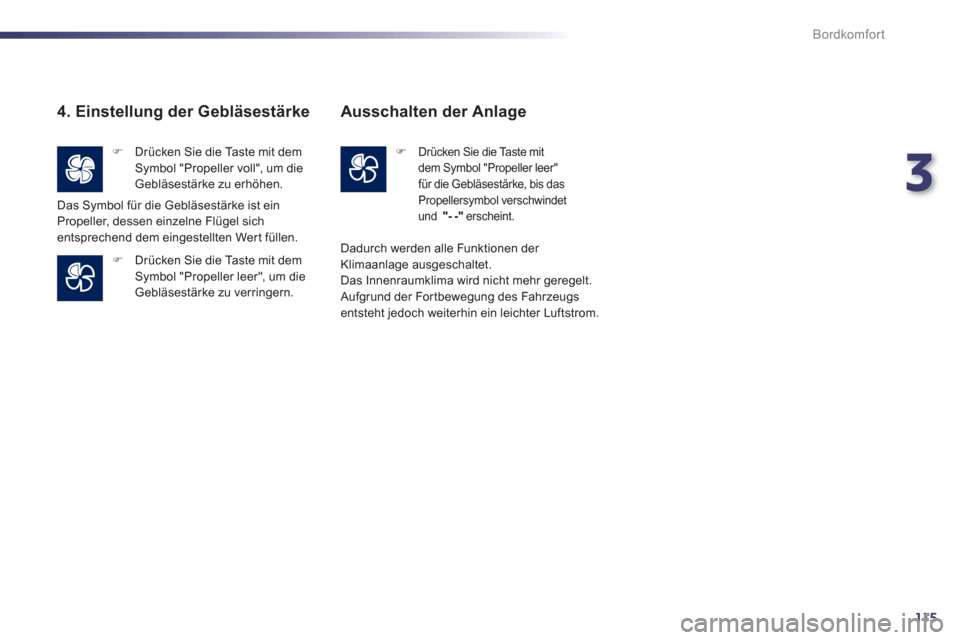

4. Einstellung der Gebläsestärke
)
Drücken Sie die Taste mit dem Symbol "Propeller voll", um dieGebläsestärke zu erhöhen.
)
Drücken Sie die Taste mit dem Symbol "Propeller leer", um dieGebläsestärke zu verringern. Das S
ymbol für die Gebläsestärke ist ein
Propeller, dessen einzelne Flügel sich
entsprechend dem eingestellten Wert füllen.
Ausschalten der Anlage
)Drücken Sie die Taste mit
dem Symbol "Propeller leer" für die Gebläsestärke, bis das
Propellersymbol verschwindet
und "- -"erscheint.
Dadurch werden alle Funktionen der Klimaanlage ausgeschaltet.
Das Innenraumklima wird nicht mehr geregelt.
Au
fgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom.

116
Bordkomfort
) Schalten Sie die Heckscheiben- und Außenspiegelheizung aus,
wenn Sie es für geboten halten, denn niedriger Stromverbrauch hilft,den Kraftstoffverbrauch zu senken.


Beschlagfreihalten -
Entfrosten vorn






Beschlagfreihalten -
Entfrosten der
Heckscheibe
Die Bedienungstaste befindet sichauf dem Bedienfeld der Klimaanlage. Mit manueller
Klimaanlage
) Wählen Sie dieses Programm,
um die niedergeschlageneFeuchtigkeit oder Eis von der
Windschutzscheibe und den Seitenscheiben zu beseitigen.
Mit automatischer
Zwei- und Vierzonen-
Klimaanlage
AutomatikprogrammSicht

Einschalten
Solange die Funktion Beschlagfreihalten unter der Funktion Stop & Start aktiviertist, schaltet sich der Dieselmotor nicht ab.


Ausschalten
Die Heckscheibenheizung schaltet sich automatisch aus,
um einen übermäßigen Stromverbrauch zu vermeiden.
)Die Heizung kann durch erneuten Druck auf die Taste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet. Die mit der Taste
verbundene Kontrollleuchte erlischt.

Klimaanlage, Gebläsestärke und
Frischluftzufuhr werden nun automatisch
gesteuer t und die Luft optimal auf
Windschutzscheibe und Seitenscheiben
verteilt.
Stellen Sie den Temperaturregler entsprechendein, um die verglasten Flächen schneller abzutauen, bzw. niedergeschlagene Feuchtigkeit zu beseitigen.
Zum Ausschalten drücken Sie erneut dieTaste "Sicht", die Kontrollleuchte der Tasteerlischt und die Anlage schaltet sich wieder ein
unter Beibehaltung der vor dem Einschalten eingestellten Werte.

)Wählen Sie dieses Programm, um die niedergeschlagene Feuchtigkeit oder Eis von der Windschutzscheibe und
den Seitenscheiben zu beseitigen.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuer t und die
Luft optimal auf Windschutzscheibe und
Seitenscheiben verteilt.
Bei der automatischen Vierzonen-Klimaanlage
wird die hintere Klimaanlage durch Drücken
dieser Taste ein- und ausgeschalten. ) Zum Ausschalten drücken Sie bitte erneutdie Taste "Sicht"
oder "AUTO". DieKontrollleuchte in der Taste erlischt und die der Taste "AUTO"
leuchtet auf.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet. Das Beschla
gfreihalten - Entfrosten der Heckscheibe funktioniert nur bei aktivemHybridsystem.)Drücken Sie auf diese Taste, um die Heckscheibe und, je nach Version, die
Außenspiegel abzutauen. Die mit der Taste
verbundene Kontrollleuchte leuchtet auf.

3
117
Bordkomfort

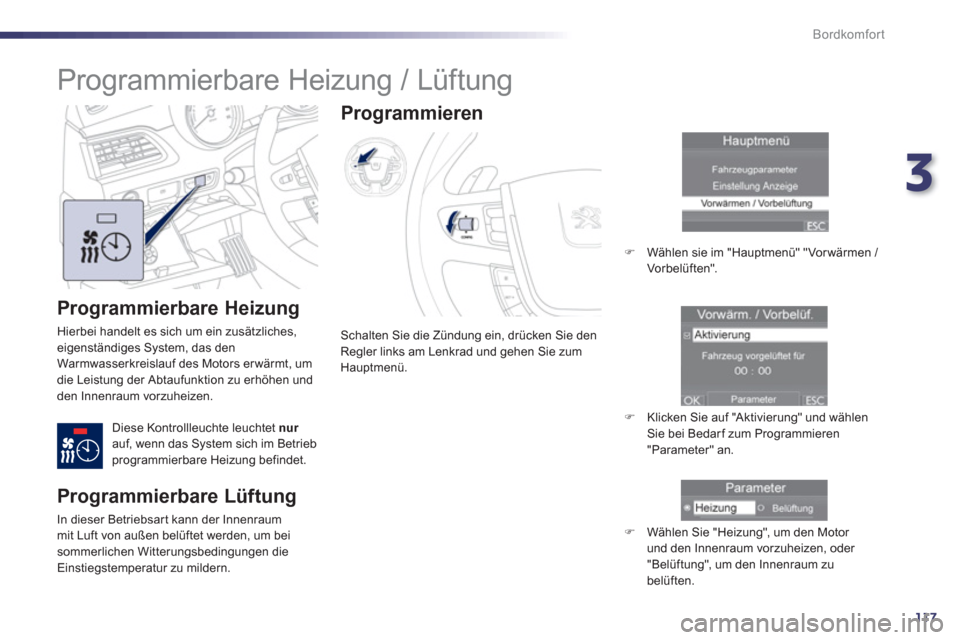

Programmierbare Heizung
Hierbei handelt es sich um ein zusätzliches, eigenständiges System, das den
Warmwasserkreislauf des Motors er wärmt, um
die Leistung der Abtaufunktion zu erhöhen undden Innenraum vorzuheizen.
Di
ese Kontrollleuchte leuchtet nurauf, wenn das System sich im Betrieb programmierbare Heizung befindet.
Schalten Sie die Zündung ein, drücken Sie den
Regler links am Lenkrad und gehen Sie zumHauptmenü.
Programmieren
) Wählen sie im "Hauptmenü" "Vor wärmen / Vorbelüften".
)
Klicken Sie auf "Aktivierung" und wählen Sie bei Bedarf zum Programmieren
"Parameter" an.
) Wählen Sie "Heizung", um den M otor
und den Innenraum vorzuheizen, oder
"Belü
ftung", um den Innenraum zu belüften.








Programmierbare Heizung / Lüftung


Programmierbare Lüftung

In dieser Betriebsart kann der Innenraummit Luft von außen belüftet werden, um bei sommerlichen Witterungsbedingungen dieEinstiegstemperatur zu mildern.

118
Bordkomfort

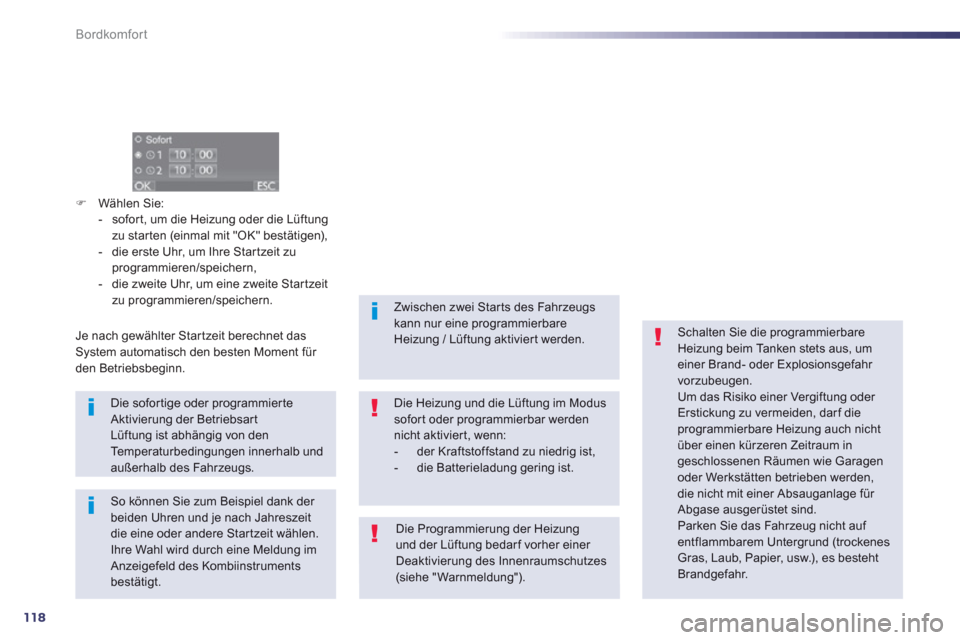

)Wählen Sie:
- sofor t, um die Heizung oder die Lüftung
zu star ten (einmal mit "OK" bestätigen),
- die erste Uhr, um Ihre Star tzeit zuprogrammieren/speichern,
- die zweite Uhr, um eine zweite Startzeitzu programmieren/speichern.



Die sofortige oder programmierteAktivierung der Betriebsart Lüftung ist abhängig von den Te m p e r a t u r b e d i ngungen innerhalb undaußerhalb des Fahrzeugs. Je nach
gewählter Startzeit berechnet dasSystem automatisch den besten Moment für den Betriebsbeginn.
So können Sie zum Beispiel dank der beiden Uhren und je nach Jahreszeit die eine oder andere Startzeit wählen.
Ihre Wahl wird durch eine Meldung im Anzeigefeld des Kombiinstruments bestätigt.
Zwischen zwei Starts des Fahrzeugskann nur eine programmierbareHeizung / Lüftung aktiviert werden.
Die Heizung und die Lüftung im Modus sofort oder programmierbar werdennicht aktiviert, wenn: - der Kraftstoffstand zu niedrig ist, - die Batterieladung gering ist.
Die Programmierung der Heizung
und der Lüftung bedarf vorher einer Deaktivierung des Innenraumschutzes (siehe " Warnmeldung").


Schalten Sie die programmierbare Heizung beim Tanken stets aus, umeiner Brand- oder Explosionsgefahr vorzubeugen.
Um das Risiko einer Vergiftung oder Erstickung zu vermeiden, darf die programmierbare Heizung auch nichtüber einen kürzeren Zeitraum in geschlossenen Räumen wie Garagen oder Werkstätten betrieben werden,die nicht mit einer Absauganlage für Abgase ausgerüstet sind.
Parken Sie das Fahrzeug nicht auf
entflammbarem Untergrund (trockenesGras, Laub, Papier, usw.), es besteht Brandgefahr.
