2012 PEUGEOT 4007 Návod na použití (in Czech)

9
PRAKTICKÉ INFORMACE

Zaparkování vozidla
Znehybněte vozidlo tak, aby nebrá-
nilo silničnímu provozu: místo par-
kování musí být pokud možno
vodorovné, stabilní a s nekluzkým
povrchem.
Zatáhněte páku parkovací brzdy,
vypněte zapalování a zařaďte první
převodový stupeň pro zablokování
kol.
Je-li třeba, umístěte klín pod
kolo úhlopříčně protilehlé vymě-
ňovanému kolu.
Nikdy si nelehejte pod vozidlo,
které je podepřeno pouze zve-
dákem; použijte stojánek.
















Demontáž kola

Postup


)
Pokud je Vaše vozidlo vybavené bez-
pečnostními šrouby kol (k dispozici
v nabídce doplňkového vybavení)
nasaďte nástrčkový klíč 5
na klíč 1

pro povolení bezpečnostního šroubu.

)
Povolte ostatní šrouby samotným
klíčem na demontáž kola 1
.

)
Umístěte zvedák 2
do kontaktu s jed-
ním ze dvou předních A
nebo zad-
ních B
míst na spodku karoserie, co
nejblíže vyměňovanému kolu.

)
Vytočte zvedák 2
tak, aby se jeho
patka opřela o zem. Ujistěte se, že je
patka zvedáku přímo pod použitým
místem A
nebo B
.

)
Zvedněte vozidlo tak, aby zůstal
dostatečně velký prostor mezi
kolem a zemí a byla tak usnadněna
montáž rezervního kola.

)
Vyšroubujte šrouby a uložte je na
čisté místo.

)
Sundejte kolo.

9
PRAKTICKÉ INFORMACE

Po výměně kola
Při použití rezervního kola urče-
ného jen na dojetí nepřekročte
rychlost 80 km/h.
Nechte urychleně zkontrolovat
utažení šroubů a tlak v pneuma-
tice rezervního kola v servisu sítě
PEUGEOT nebo v jiném odbor-
ném servisu.
Nechte opravit vadné kolo
a poté jej ihned namontujte zpět
na vozidlo.


Montáž kola

Postup

)
Spusťte vozidlo zcela dolů.

)
Složte zvedák 2
a odkliďte ho.
)
Dotáhněte bezpečnostní šroub (pokud
je ve vybavení vozidla) klíčem 1
, opat-
řeným nástrčkovým klíčem 5
.

)
Dotáhněte ostatní šrouby samotným
klíčem 1
.

)
Uložte nářadí (viz odstavec „Přístup
k nářadí“).


Montáž zimních pneumatik
pro jízdu na sněhu

Pokud vybavíte své vozidlo zimními
pneumatikami namontovanými na oce-
lových ráfcích, musíte bezpodmíneč-
ně
použít specifi cké šrouby, které jsou
k dispozici v servisní síti PEUGEOT
nebo v jiném odborném servisu.




)
Nasaďte kolo na náboj.

)
Zašroubujte šrouby rukou až na
doraz.

)
Proveďte předběžné utažení bez-
pečnostního šroubu (pokud je ve
vybavení vozidla) klíčem 1
, opatře-
ným nástrčkovým klíčem 5
.

)
Proveďte předběžné utažení ostat-
ních šroubů s pomocí samotného
klíče na demontáž kola 1
.

9
PRAKTICKÉ INFORMACE
VÝMĚNA ŽÁROVKY VÝMĚNA

Žárovek se dotýkejte přes suchý
hadřík.

Nečistěte průhledné kryty svět-
lometů suchým nebo hrubým
hadříkem, čisticími prostředky
nebo rozpouštědly
, použijte hou-
bu a vodu s přídavkem mýdla. Za určitých klimatických podmí-
nek (nízká teplota, vlhkost) se
na vnitřním povrchu skel svět-
lometů a zadních světel může
objevit sražená pára; tato pára
zmizí několik minut po zapnutí
světel.



Přední světla



1.
Směrová světla


(PY21W - 21 W).


2.
Potkávací světla (H11 - 55 W)


nebo xenonové výbojky (D2S - 35 W).


3.
Obrysová světla (W5W - 5 W).


4.
Dálková světla (H7 - 55 W).


5.
Přední světlomety do mlhy

(H11 - 55 W).


POZOR: NEBEZPEČÍ SMRTI
ELEKTRICKÝM PROUDEM
Výměna xenonové výbojky musí být
prováděna v servisu sítě PEUGEOT
nebo v jiném odborném servisu.

9
PRAKTICKÉ INFORMACE

Výměna směrových světel (1)
Barevné žárovky musí být
nahrazeny žárovkami se stejný-
mi charakteristikami a stejnou
barvou.

)
Otočte objímku žárovky A
směrem
doleva a vytáhněte ji.

)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.
Přístup k žárovkám na levé straně
Při výměně žárovky na levé straně
vyšroubujte upevňovací matici B
skřínky
relé a skříňku přesuňte směrem dozadu.
Přístup k žárovkám na pravé straně
Při výměně žárovky na pravé straně:


)

Sejměte upevnění C
nádržky kapaliny
ostřikovače a nádržku posuňte směrem
dozadu.

)
Vyšroubujte upevňovací matici D

nádržky chladicí kapaliny.

)
Sejměte příchytku E
, nadzvedněte
a posuňte směrem dopředu nádržku.

9
PRAKTICKÉ INFORMACE

Výměna obrysových světel (3)


)
Vyšroubujte víko H
.

)
Odpojte konektor.

)
Otočte o čtvrt otáčky objímku žárov-
ky I
a vytáhněte ji.

)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.

)
Vyšroubujte víko F
.

)
Odpojte konektor.

)
Otočte žárovku G
směrem doleva a
vyjměte ji.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.
Výměna potkávacích světel (2)
Výměna dálkových světel (4)


)
Vyšroubujte víko J
.

)
Odpojte konektor.

)
Roztáhněte pružinu K
pro uvolnění
žárovky a vyjměte ji.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.

9
PRAKTICKÉ INFORMACE


)

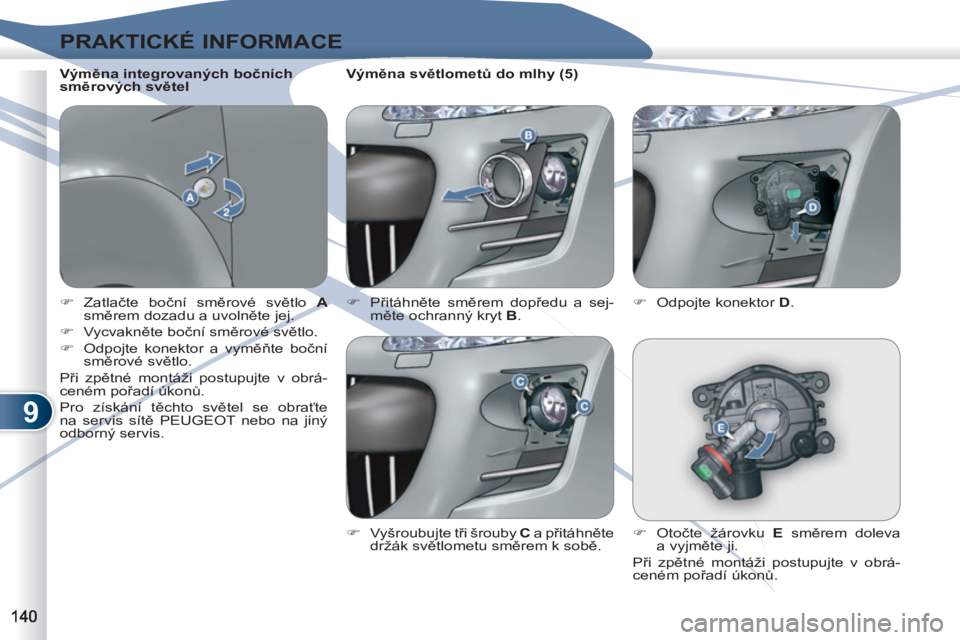

Zatlačte boční směrové světlo A

směrem dozadu a uvolněte jej.

)
Vycvakněte boční směrové světlo.

)
Odpojte konektor a vyměňte boční
směrové světlo.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.
Pro získání těchto světel se obraťte
na servis sítě PEUGEOT nebo na jiný
odborný servis.
Výměna integrovaných bočních
směrových světel


)
Přitáhněte směrem dopředu a sej-
měte ochranný kryt B
.
Výměna světlometů do mlhy (5)


)
Vyšroubujte tři šrouby C
a přitáhněte
držák světlometu směrem k sobě.
)
Odpojte konektor D
.

)
Otočte žárovku E
směrem doleva
a vyjměte ji.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.

9
PRAKTICKÉ INFORMACE










































Zadní světla



1.
Třetí brzdové světlo (diody).


2.
Brzdová světla/obrysová světla
(21/5 - W21W - 5 W).


3.
Směrová světla (WY21W - 21 W).


4.
Zpětná světla (W21W - 21 W).


5.

Světla registrační značky (W5W - 5W).


6.
Světla do mlhy (W21W - 21 W).


Výměna žárovek brzdových/
obrysových světel a směrových
světel

Tyto dvě žárovky se mění z vnější strany při
otevřených zadních výklopných dveřích:



)
Otevřete zadní výklopné dveře (viz
kapitola „Otevírání“).

)
Vyšroubujte dva upevňovací šrouby A

světla.

)
Z vnější strany vysuňte světlo.
)
Otočte objímku C
doleva a vytáhněte
ji.

)
Vyjměte žárovku D
a vyměňte ji.
Při zpětné montáži proveďte úkony
v obráceném pořadí.

)
Otočte objímku B
směrem doleva
a vytáhněte ji.

)
Vyjměte žárovku a vyměňte ji. Při zpětné montáži světla vyrovnejte
dva kolíčky E
s otvory na vozidle. Žárovky jantarové barvy, jako
jsou například žárovky směro-
vých světel, musí být nahrazeny
žárovkami se stejnými charakte-
ristikami a barvou.

Výměna třetího brzdového světla
(diody)
Všechny zásahy na světlech s diodami musí
být prováděny v servisu sítě PEUGEOT
nebo v jiném odborném servisu.

9
PRAKTICKÉ INFORMACE

Výměna žárovky zpětných světel


)
Otevřete zadní výklopné dveře (viz
kapitola „Otevírání“),

)
Z vnitřní strany zadních výklopných
dveří zasuňte šroubovák do otvo-
ru ve víku A
, zapáčete a otevřete
víko.

Výměna žárovek světel registrační
značky


)
Otevřete zadní výklopné dveře (viz
kapitola „Otevírání“) pro zpřístupnění
světel registrační značky D.

)
Zatlačte osvětlovací těleso D
směrem
doleva a vyjměte jej.
)
Otočte objímku B
směrem doleva
a vytáhněte ji.
)
Vyjměte žárovku C

a vyměňte ji.
Při zpětné montáži proveďte úkony
v obráceném pořadí.
)
Zasuňte tenký šroubovák do otvoru
průhledného krytu pro stlačení jazýč-
ku E
.

)
Sejměte průhledný kryt.

)
Vytáhněte žárovku a vyměňte ji.
Při zpětné montáži proveďte úkony
v obráceném pořadí.


)
Pro zpětné namontování osvětlova-
cího tělesa zasuňte nejprve konec
jazýčku F
, poté vyrovnejte jazýček G
.
