2012 PEUGEOT 4007 Manual de utilização (in Portuguese)

5
A SEGURANÇA das CRIANÇAS
CADEIRAS PARA CRIANÇAS RECOMENDADAS PELA PEUGEOTCADEIRAS PARA CRIANÇAS REC
A PEUGEOT propõe uma gama completa de cadeiras para crianças referenciadas
que se fi xam com o cinto de segurança de três pontos
:


Grupo 0+: do nascimento aos 13 kg









L1

"RÖMER Baby-Safe Plus"
Instala-se de costas para a estrada.


Grupos 2 e 3: de 15 a 36 kg








L3

"RECARO Start"






L4

"KLIPPAN Optima"
A partir dos 6 anos (cerca de 22 kg)
apenas é utilizada a elevação.







L5

"RÖMER KIDFIX"
Pode ser presa às fi xações ISOFIX do veículo.
A criança é fi xa pelo cinto de segurança.

5
!
A SEGURANÇA das CRIANÇAS

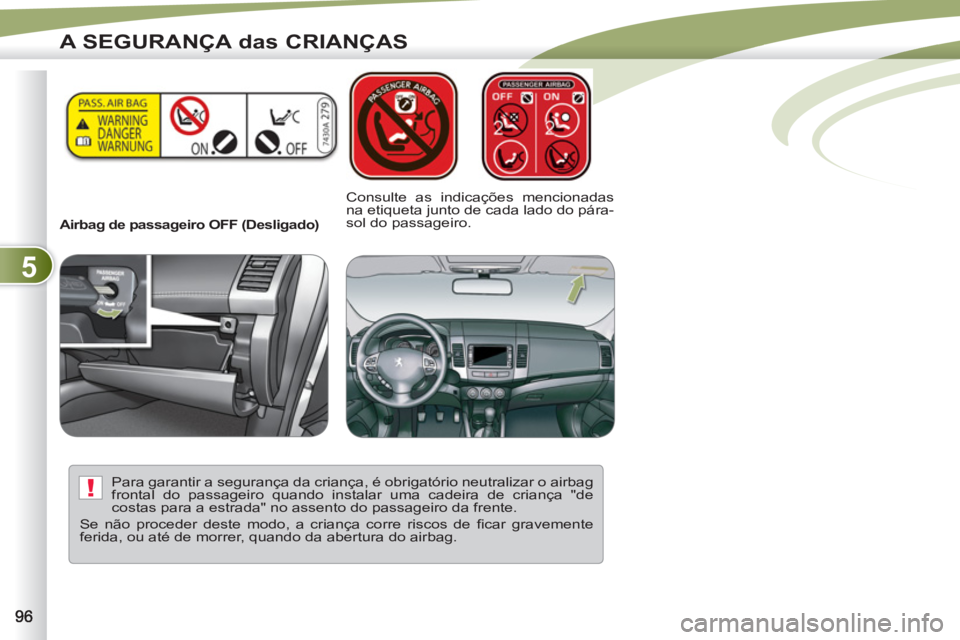

Airbag de passageiro OFF (Desligado)


Consulte as indicações mencionadas
na etiqueta junto de cada lado do pára-
sol do passageiro.

Para garantir a segurança da criança, é obrigatório neutralizar o airbag
frontal do passageiro quando instalar uma cadeira de criança "de
costas para a estrada" no assento do passageiro da frente.
Se não proceder deste modo, a criança corre riscos de fi car gravemente
ferida, ou até de morrer, quando da abertura do airbag.

5
A SEGURANÇA das CRIANÇAS
INSTALAÇÃO DAS CADEIRAS PARA CRIANÇAS FIXAS COM O CINTO DE SEGURANÇA INSTALAÇÃO DAS CADEIRAS PAR
Em conformidade com a legislação europeia, a tabela que se segue indica as possibilidades de instalação de cadeira para crianças
fi xas com cinto de segurança e homologadas como universal (a) em função do peso da criança e do lugar no veículo.
(a) Cadeira para crianças universal: cadeira para crianças que se pode instalar em todos os veículos com cinto de segurança.
(b)
Grupo 0: desde o nascimento até 10 kg. Os transportadores e as alcofas "auto" não podem ser instalados no lugar do passageiro dianteiro.
(c) Consultar a legislação em vigor no respectivo país, antes de colocar a criança nesta localização.

U
: lugar adaptado à instalação de uma cadeira para crianças fi xa com o cinto de segurança e homologada como universal,
"de costas para a estrada" e/ou "de frente para a estrada".

X
: lugar não adaptado à instalação de uma cadeira para crianças do grupo de peso indicado.

L
-: apenas cadeiras para crianças indicadas podem ser instaladas no local em questão (consoante o destino).

Lugar



Peso da criança e idade indicativa






Inferior a 13 kg

(grupos 0 (b) e 0+)
Até
≈ 1 ano



De 9 a 18 kg

(grupo 1)
De 1 a ≈ 3 anos



De 15 a 25 kg

(grupo 2)
De 3 a ≈ 6 anos

De 22 a 36 kg

(grupo 3)
De 6 a ≈ 10 anos

Banco do passageiro
dianteiro (c) com airbag
do passageiro activado


X



X



L3, L4

**
, L5

***



L3, L4

**
, L5

***



Banco do passageiro
dianteiro (c) com airbag do
passageiro neutralizado


L1



X






L3, L4

**
, L5

***






L3, L4

**
, L5

***


Bancos traseiros
laterais (fi la 2)




L1



X



U
*



U
*


Banco traseiro central
(fi la 2)




L1



X



L4
* , L5

*


L4
* , L5

*


* Retire o apoio para a cabeça traseiro antes de instalar uma cadeira para crianças nesse lugar.

**

Coloque o apoio para a cabeça dianteiro na posição de altura máxima antes de instalar uma cadeira para crianças nesse lugar.


*** Retire o apoio para a cabeça dianteiro antes de instalar uma cadeira para crianças nesse lugar.

5
A SEGURANÇA das CRIANÇAS
Uma instalação mal efectuada
de um banco para crianças num
veículo compromete a protecção
da criança em caso de colisão.
Para conhecer os bancos para
crianças ISOFIX que se insta-
lam no seu veículo, consultar
a tabela recapitulativa para a
localização dos bancos para
crianças ISOFIX.

















Fixações "ISOFIX"
Trata-se de três anéis para cada as-
sento:


- dois anéis A
, situados entre o en-
costo e o assento do banco do veí-
culo, assinalados por uma etiqueta,

- um anel B
, para fi xação da cinta
alta, denominado TOP TETHER
,
assinalado por uma etiqueta. Este sistema de fi xação ISOFIX asse-
gura-lhe uma montagem fi ável, sólida e
rápida, do banco para crianças no seu
veículo.
Os bancos para crianças ISOFIX
es-
tão equipados com dois trincos que
vêm facilmente integrar-se nos dois
anéis A
.
Alguns dispõem igualmente de uma
cinta alta
que vem fi xar-se no anel B
.
Para usar esta cinta, retirar o apoio de
cabeças do veículo. Fixar em seguida o
gancho no anel superior B
, esticar de-
pois a cinta alta. O seu veículo foi homologado segundo
a nova regulamentação
ISOFIX.
Os bancos, representados abaixo, es-
tão equipados com fi xações ISOFIX re-
gulamentares:

5
A SEGURANÇA das CRIANÇAS
Esta cadeira para crianças pode igualmente ser utilizada nos lugares não equipados com fi xações ISOFIX.
Nesses casos é obrigatoriamente fi xa ao veículo através do cinto de segurança de três pontos.

Siga as indicações de montagem da cadeira para crianças inscritas no manual de instalação fornecido pelo
fabricante da mesma.



O RÖMER Duo Plus ISOFIX
(classe de tamanho B1
)


Grupo 1: de 9 a 18 kg








Instala-se de frente para a estrada.
Está equipada com uma correia superior para fi xar na argola superior ISOFIX,
denominada de TOP TETHER.
Três inclinações da estrutura: posições sentada, repouso e deitada.
Antes de instalar esta cadeira nos lugares traseiros laterais do seu veículo, deve:


- inclinar as costas do assento da frente no máximo para trás, ou

- colocar o apoio para a cabeça traseiro na posição mais alta possível.














CADEIRA PARA CRIANÇAS ISOFIX RECOMENDADA PELA PEUGEOT E HOMOLOGADA PARA O SEU












CADEIRA PARA CRIANÇAS ISOF
VEÍCULO

5
A SEGURANÇA das CRIANÇAS

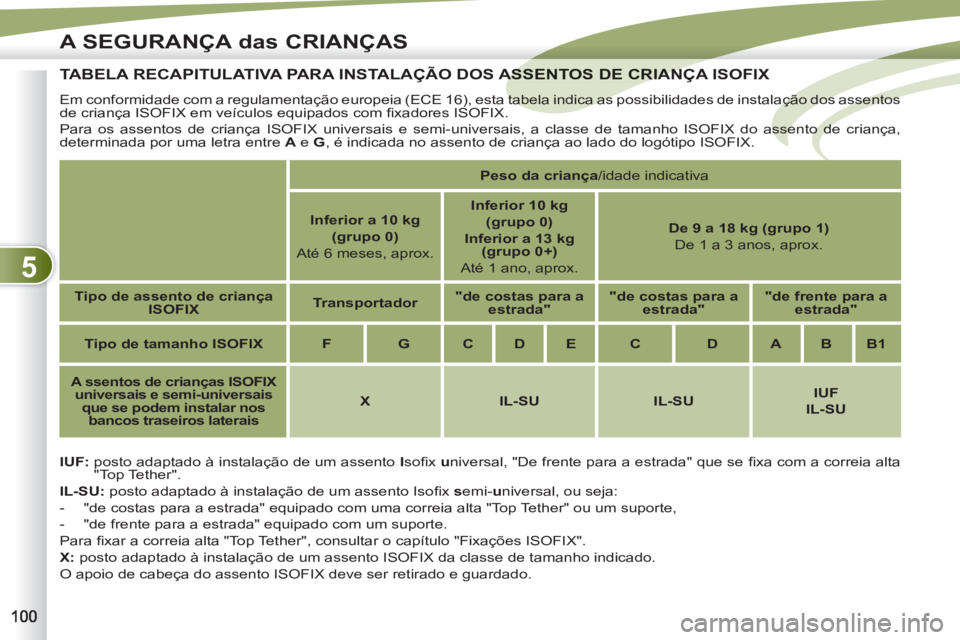

TABELA RECAPITULATIVA PARA INSTALAÇÃO DOS ASSENTOS DE CRIANÇA ISOFIX ASSENTOS DE CRIANÇ

IUF:
posto adaptado à instalação de um assento I
sofi x u
niversal, "De frente para a estrada" que se fi xa com a correia alta
"Top Tether".

IL-SU:
posto adaptado à instalação de um assento Isofi x s
emi- u
niversal, ou seja:


- "de costas para a estrada" equipado com uma correia alta "Top Tether" ou um suporte,

- "de frente para a estrada" equipado com um suporte.
Para fi xar a correia alta "Top Tether", consultar o capítulo "Fixações ISOFIX".

X:
posto adaptado à instalação de um assento ISOFIX da classe de tamanho indicado.
O apoio de cabeça do assento ISOFIX deve ser retirado e guardado. Em conformidade com a regulamentação europeia (ECE 16), esta tabela indica as possibilidades de instalação dos assentos
de criança ISOFIX em veículos equipados com fi xadores ISOFIX.
Para os assentos de criança ISOFIX universais e semi-universais, a classe de tamanho ISOFIX do assento de criança,
determinada por uma letra entre A
e G
, é indicada no assento de criança ao lado do logótipo ISOFIX.




Peso da criança
/idade indicativa


Inferior a 10 kg
(grupo 0)

Até 6 meses, aprox.

Inferior 10 kg
(grupo 0)

Inferior a 13 kg
(grupo 0+)

Até 1 ano, aprox.

De 9 a 18 kg (grupo 1)

De 1 a 3 anos, aprox.


Tipo de assento de criança
ISOFIX



Transportador



"de costas para a
estrada"



"de costas para a
estrada"



"de frente para a
estrada"




Tipo de tamanho ISOFIX



F



G



C



D



E



C



D



A



B



B1




A
ssentos de crianças ISOFIX
universais e semi-universais
que se podem instalar nos
bancos traseiros laterais


X



IL-SU



IL-SU



IUF
IL-SU

5
A SEGURANÇA das CRIANÇAS
Uma instalação incorrecta de um ban-
co para crianças compromete a pro-
tecção destas em caso de colisão.
Pensar em trancar os cintos de segu-
rança ou as fi velas dos bancos para
crianças limitando ao máximo as
folgas
em relação ao corpo da crian-
ça, mesmo para curtos trajectos.
Para uma instalação optimizada de
um banco para crianças "de frente
para a estrada", verifi car que o seu
encosto está bem apoiado ao encos-
to do banco do veículo e que o apoio
de cabeça não incomoda.
Se tiver que retirar o apoio de cabeça,
assegurar-se de que fi ca bem arru-
mado ou fi xo para evitar que o mes-
mo se transforme em projéctil no caso
de uma travagem brusca.
As crianças com menos de 10 anos
não devem ser transportadas "de
frente para a estrada" no lugar do
passageiro da frente, excepto quan-
do os lugares traseiros já estiverem
ocupados por outras crianças ou se
os bancos traseiros estiverem inutili-
záveis ou não existirem.
Neutralizar o airbag do passageiro
assim que um banco para crianças
"de costas para a estrada" for insta-
lado no lugar da frente. Caso contrá-
rio, a criança corre o risco de sofrer
ferimentos graves ou mesmo morte
aquando da activação do airbag.


Instalação de uma sobre-elevação
A parte torácica do cinto deve estar
posicionada sobre o ombro da criança
sem lhe tocar o pescoço.
Ve r ifi car se a parte abdominal do cinto
de segurança passa bem sobre as co-
xas da criança.
A PEUGEOT recomenda a utilização
da sobre-elevação com encosto, equi-
pado com uma guia para o cinto ao
nível do ombro.
Por razões de segurança nunca deixar:


- uma ou várias crianças sozinhas
e sem vigilância no interior de um
veículo,

- uma criança ou um animal num
veículo exposto ao sol com as ja-
nelas fechadas,

- as chaves ao alcance das crianças
no interior do veículo.
Para impedir a abertura acidental das
portas, utilizar o dispositivo "Seguran-
ça das crianças".
Assegurar-se de que só abre um terço
da superfície dos vidros traseiros.
Para proteger as crianças mais jovens
dos raios solares, utilizar cortinas late-
rais nos vidros traseiros.

SEGURANÇA PARA CRIANÇAS



)
Baixe o comando A
para a posição 1
.

Trancamento

Destrancamento


)
Eleve o comando A
para a posição 2
.

Dispositivo mecânico para impedir a
abertura da porta traseira através do
seu comando interior.
O comando situa-se no batente de
cada porta traseira.

6
SEGURANÇA
INDICADORES DE DIRECÇÃO






LUZES DE PERIGO

Sistema de aviso visual através das lu-
zes de mudança de direcção para pre-
venir os outros utentes da estrada no
caso de avaria, reboque ou de acidente
de um veículo.
AVISADOR SONORO


)
Premir um dos raios do volante.


)
Esquerda: baixar o comando de ilu-
minação passando pelo ponto de
resistência 1
.

)
Direita: levantar o comando de ilu-
minação passando pelo ponto de
resistência 1
.







Função "auto-estrada"



)
Dar um simples impulso para cima
ou para baixo, sem passar o ponto
de resistência; as luzes de mudan-
ça de direcção acender-se-ão três
vezes.


Sistema de alerta sonoro para avisar os
outros utilizadores da via de um perigo
iminente.
O sinal pode ser defi nido pelo
menu "Equipment" (Equipamento)
do ecrã a cores.


)
Premindo este botão, todas as luzes
de mudança de direcção piscam.
Podem funcionar com a ignição desli-
gada.












Acendimento automático das
luzes de perigo
Numa travagem de emergência, em função
da desaceleração, as luzes de perigo acen-
dem-se automaticamente.
Apagam-se automaticamente à primeira
aceleração.


)
Pode também apagá-las ao premir
o botão.
