9
GYAKORLATI TUDNIVALÓK

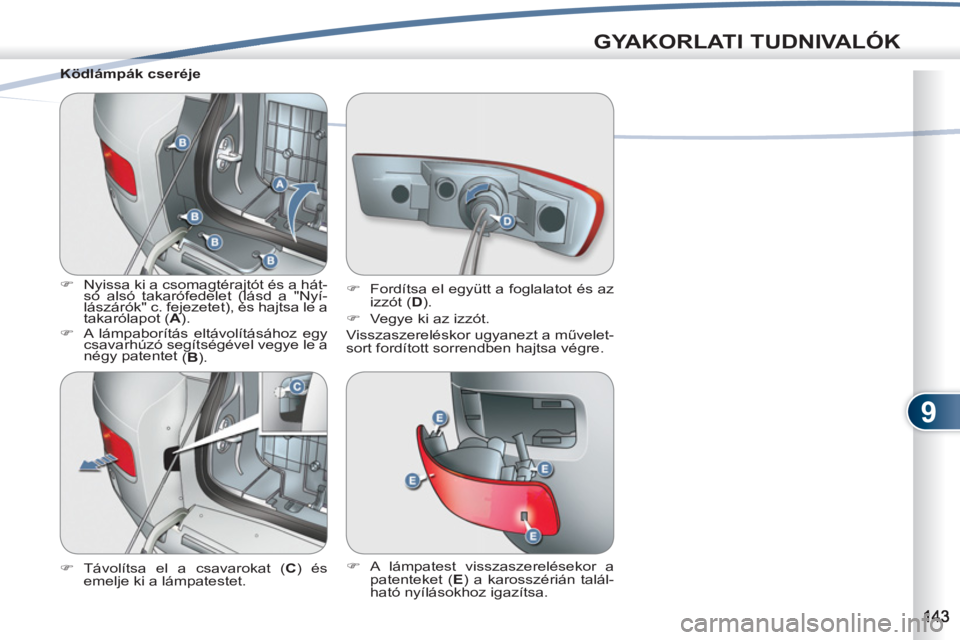

Ködlámpák cseréje


)
Nyissa ki a csomagtérajtót és a hát-
só alsó takarófedelet (lásd a "Nyí-
lászárók" c. fejezetet), és hajtsa le a
takarólapot ( A
).

)
A lámpaborítás eltávolításához egy
csavarhúzó segítségével vegye le a
négy patentet
( B
).

)
Távolítsa el a csavarokat ( C
) és
emelje ki a lámpatestet.
)
Fordítsa el együtt a foglalatot és az
izzót ( D
).

)
Vegye ki az izzót.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.


)
A lámpatest visszaszerelésekor a
patenteket ( E
) a karosszérián talál-
ható nyílásokhoz igazítsa.

9
GYAKORLATI TUDNIVALÓK

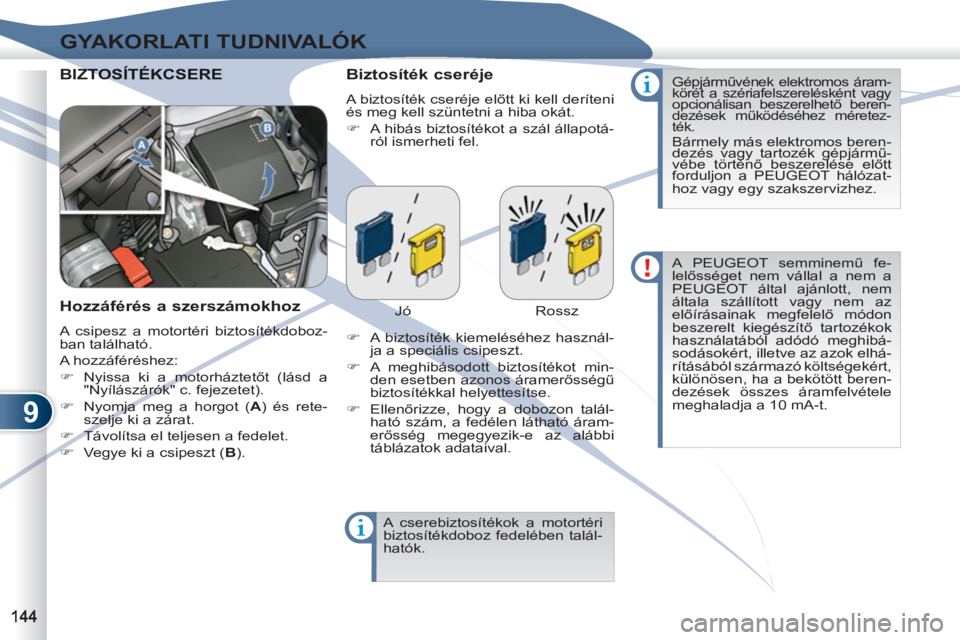

BIZTOZTOSÍTÉKCSERE
Biztosíték cseréje

A biztosíték cseréje előtt ki kell deríteni
és meg kell szüntetni a hiba okát.


)
A hibás biztosítékot a szál állapotá-
ról ismerheti fel.


Hozzáférés a szerszámokhoz

A csipesz a motortéri biztosítékdoboz-
ban található.
A hozzáféréshez:


)
Nyissa ki a motorháztetőt (lásd a
"Nyílászárók" c. fejezetet).

)
Nyomja meg a horgot ( A
) és rete-
szelje ki a zárat.

)
Távolítsa el teljesen a fedelet.

)
Vegye ki a csipeszt ( B
).
Jó Rossz


)
A biztosíték kiemeléséhez használ-
ja a speciális csipeszt.

)
A meghibásodott biztosítékot min-
den esetben azonos áramerősségű
biztosítékkal helyettesítse.

)
Ellenőrizze, hogy a dobozon talál-
ható szám, a fedélen látható áram-
erősség megegyezik-e az alábbi
táblázatok adataival.
A cserebiztosítékok a motortéri
biztosítékdoboz fedelében talál-
hatók.
Gépjárművének elektromos áram-
körét a szériafelszerelésként vagy
opcionálisan beszerelhető beren-
dezések működéséhez méretez-
ték.
Bármely más elektromos beren-
dezés vagy tartozék gépjármű-
vébe történő beszerelése előtt
forduljon a PEUGEOT hálózat-
hoz vagy egy szakszervizhez.
A PEUGEOT semminemű fe-
lelősséget nem vállal a nem a
PEUGEOT által ajánlott, nem
általa szállított vagy nem az
előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használatából adódó meghibá-
sodásokért, illetve az azok elhá-
rításából származó költségekért,
különösen, ha a bekötött beren-
dezések összes áramfelvétele
meghaladja a 10 mA-t.

9
GYAKORLATI TUDNIVALÓK

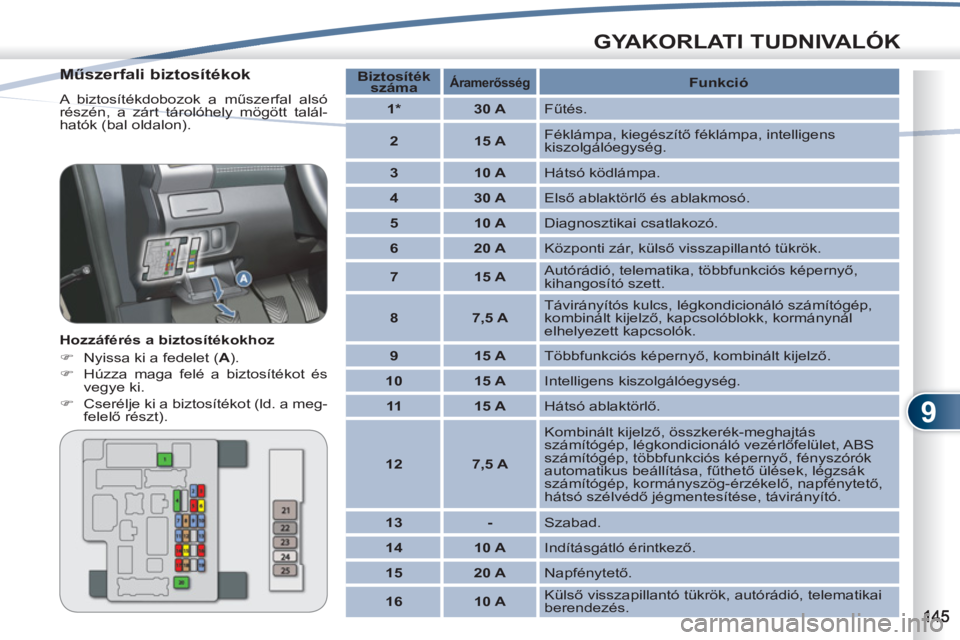

Műszerfali biztosítékok

A biztosítékdobozok a műszerfal alsó
részén, a zárt tárolóhely mögött talál-
hatók (bal oldalon).

Hozzáférés a biztosítékokhoz


)
Nyissa ki a fedelet ( A
).

)
Húzza maga felé a biztosítékot és
vegye ki.

)
Cserélje ki a biztosítékot (ld. a meg-
felelő részt).

Biztosíték
száma





Áramerősség




Funkció




1

*



30 A

Fűtés.


2



15 A

Féklámpa, kiegészítő féklámpa, intelligens
kiszolgálóegység.


3



10 A

Hátsó ködlámpa.


4



30 A

Első ablaktörlő és ablakmosó.


5



10 A

Diagnosztikai csatlakozó.


6



20 A

Központi zár, külső visszapillantó tükrök.


7



15 A

Autórádió, telematika, többfunkciós képernyő,
kihangosító szett.


8



7,5 A

Távirányítós kulcs, légkondicionáló számítógép,
kombinált kijelző, kapcsolóblokk, kormánynál
elhelyezett kapcsolók.


9



15 A

Többfunkciós képernyő, kombinált kijelző.


10



15 A

Intelligens kiszolgálóegység.


11



15 A

Hátsó ablaktörlő.


12



7,5 A

Kombinált kijelző, összkerék-meghajtás
számítógép, légkondicionáló vezérlőfelület, ABS
számítógép, többfunkciós képernyő, fényszórók
automatikus beállítása, fűthető ülések, légzsák
számítógép, kormányszög-érzékelő, napfénytető,
hátsó szélvédő jégmentesítése, távirányító.


13



-
Szabad.


14



10 A

Indításgátló érintkező.


15



20 A

Napfénytető.


16



10 A

Külső visszapillantó tükrök, autórádió, telematikai
berendezés.

9
GYAKORLATI TUDNIVALÓK

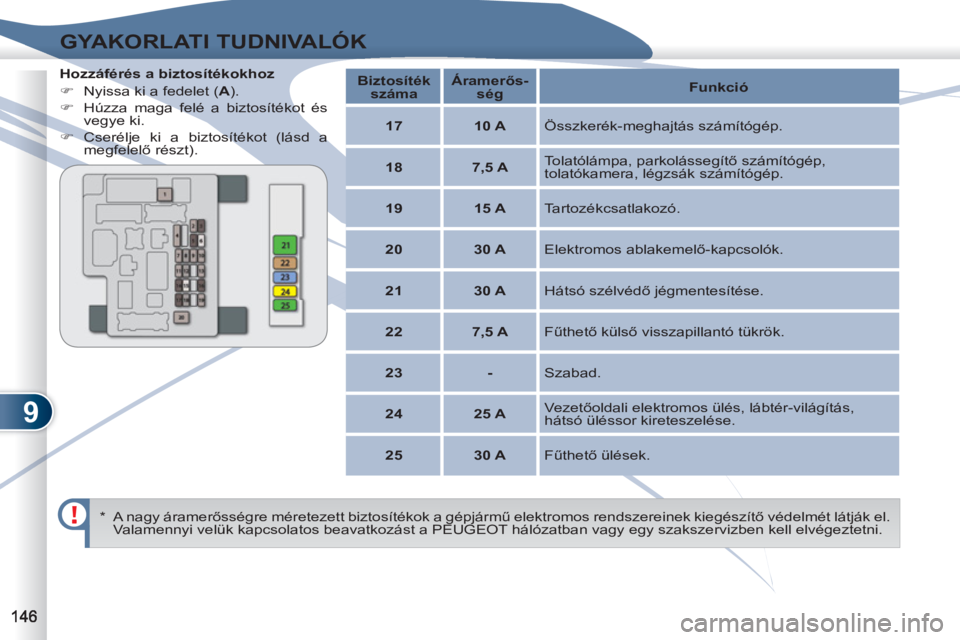

Hozzáférés a biztosítékokhoz


)
Nyissa ki a fedelet ( A
).

)
Húzza maga felé a biztosítékot és
vegye ki.

)
Cserélje ki a biztosítékot (lásd a
megfelelő részt).
* A nagy áramerősségre méretezett biztosítékok a gépjármű elektromos rendszereinek kiegészítő védelmét látják el.
Valamennyi velük kapcsolatos beavatkozást a PEUGEOT hálózatban vagy egy szakszervizben kell elvégeztetni.


Biztosíték
száma



Áramerős-
ség



Funkció




17



10 A

Összkerék-meghajtás számítógép.


18



7,5 A

Tolatólámpa, parkolássegítő számítógép,
tolatókamera, légzsák számítógép.


19



15 A

Tartozékcsatlakozó.


20



30 A

Elektromos ablakemelő-kapcsolók.


21



30 A

Hátsó szélvédő jégmentesítése.


22



7,5 A

Fűthető külső visszapillantó tükrök.


23



-
Szabad.


24



25 A

Vezetőoldali elektromos ülés, lábtér-világítás,
hátsó üléssor kireteszelése.


25



30 A

Fűthető ülések.

9
GYAKORLATI TUDNIVALÓK

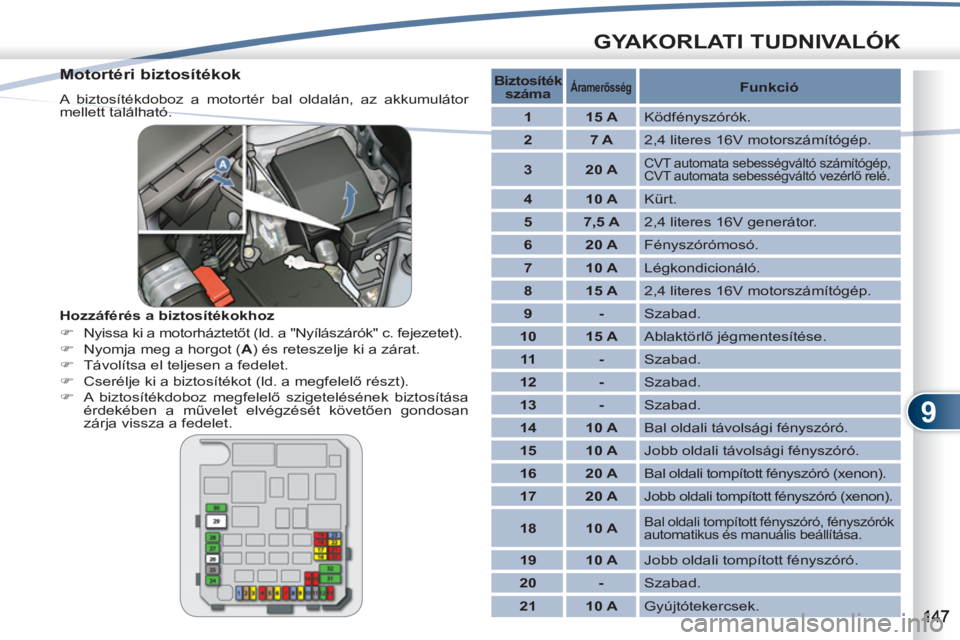

Motortéri biztosítékok

A biztosítékdoboz a motortér bal oldalán, az akkumulátor
mellett található.

Hozzáférés a biztosítékokhoz


)
Nyissa ki a motorháztetőt (ld. a "Nyílászárók" c. fejezetet).

)
Nyomja meg a horgot ( A
) és reteszelje ki a zárat.

)
Távolítsa el teljesen a fedelet.

)
Cserélje ki a biztosítékot (ld. a megfelelő részt).

)
A biztosítékdoboz megfelelő szigetelésének biztosítása
érdekében a művelet elvégzését követően gondosan
zárja vissza a fedelet.

Biztosíték
száma



Áramerősség



Funkció




1


15 A

Ködfényszórók.


2


7 A

2,4 literes 16V motorszámítógép.


3


20 A


CVT automata sebességváltó számítógép,
CVT automata sebességváltó vezérlő relé.



4


10 A

Kürt.


5


7,5 A

2,4 literes 16V generátor.


6


20 A

Fényszórómosó.


7


10 A

Légkondicionáló.


8


15 A

2,4 literes 16V motorszámítógép.


9

-
Szabad.


10


15 A

Ablaktörlő jégmentesítése.


11

-
Szabad.


12

-
Szabad.


13

-
Szabad.


14


10 A

Bal oldali távolsági fényszóró.


15


10 A

Jobb oldali távolsági fényszóró.


16


20 A

Bal oldali tompított fényszóró (xenon).


17


20 A


Jobb oldali tompított fényszóró (xenon).



18


10 A

Bal oldali tompított fényszóró, fényszórók
automatikus és manuális beállítása.


19


10 A

Jobb oldali tompított fényszóró.


20

-
Szabad.


21


10 A

Gyújtótekercsek.

9
GYAKORLATI TUDNIVALÓK

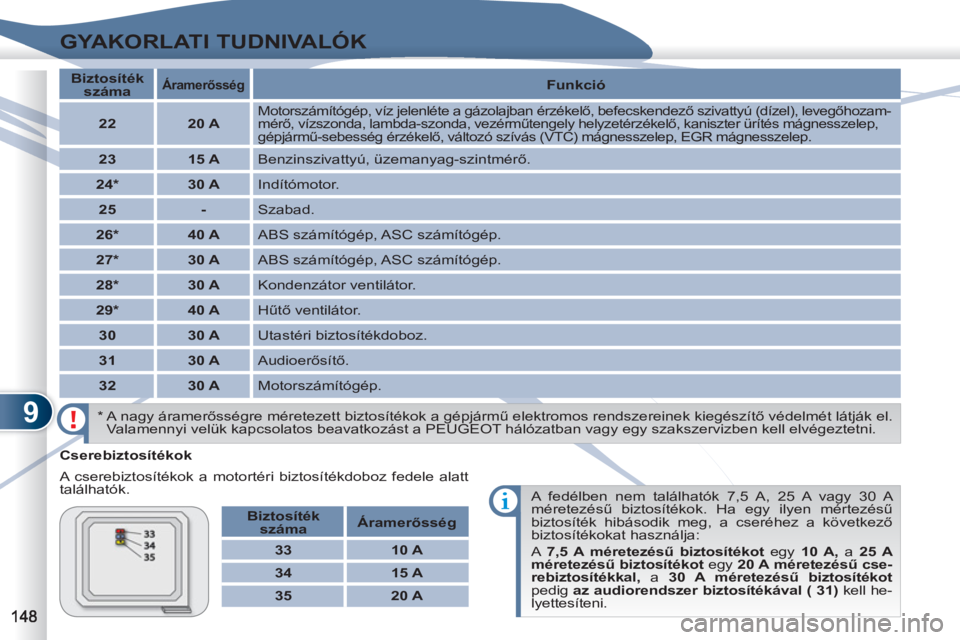

Cserebiztosítékok
A cserebiztosítékok a motortéri biztosítékdoboz fedele alatt
találhatók.
A fedélben nem találhatók 7,5 A, 25 A vagy 30 A
méretezésű biztosítékok. Ha egy ilyen mértezésű
biztosíték hibásodik meg, a cseréhez a következő
biztosítékokat használja:
A 7,5 A méretezésű
biztosítékot
egy 10 A,
a 25 A
méretezésű biztosítékot
egy 20 A méretezésű cse-
rebiztosítékkal,
a 30 A méretezésű biztosítékot

pedig az audiorendszer biztosítékával
(
31)
kell he-
lyettesíteni.
* A nagy áramerősségre méretezett biztosítékok a gépjármű elektromos rendszereinek kiegészítő védelmét látják el.
Valamennyi velük kapcsolatos beavatkozást a PEUGEOT hálózatban vagy egy szakszervizben kell elvégeztetni.

Biztosíték
száma





Áramerősség




Funkció




22




20 A


Motorszámítógép, víz jelenléte a gázolajban érzékelő, befecskendező szivattyú (dízel), levegőhozam-
mérő, vízszonda, lambda-szonda, vezérműtengely helyzetérzékelő, kaniszter ürítés mágnesszelep,
gépjármű-sebesség érzékelő, változó szívás (VTC) mágnesszelep, EGR mágnesszelep.



23




15 A

Benzinszivattyú, üzemanyag-szintmérő.


24*




30 A

Indítómotor.


25



-
Szabad.


26

*




40 A

ABS számítógép, ASC számítógép.


27*




30 A

ABS számítógép, ASC számítógép.


28*




30 A

Kondenzátor ventilátor.


29*




40 A

Hűtő ventilátor.


30




30 A

Utastéri biztosítékdoboz.


31




30 A

Audioerősítő.


32




30 A

Motorszámítógép.


Biztosíték
száma



Áramerősség




33



10 A




34



15 A




35



20 A

9
GYAKORLATI TUDNIVALÓK

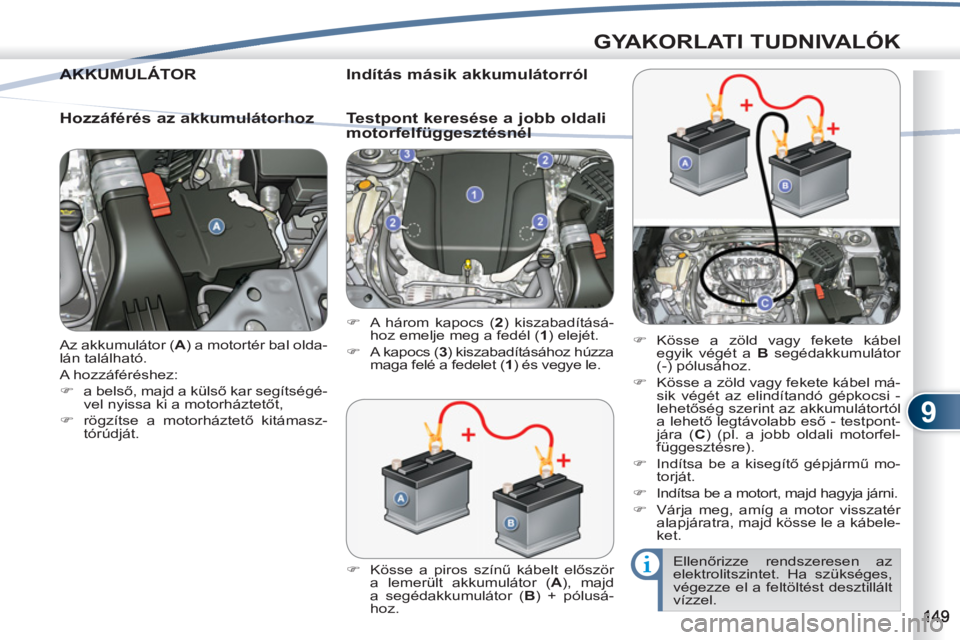

Az akkumulátor ( A
) a motortér bal olda-
lán található.
A hozzáféréshez:


)
a belső, majd a külső kar segítségé-
vel nyissa ki a motorháztetőt,

)
rögzítse a motorháztető kitámas z-
tórúdját.


AKKUMULÁTORAKKUMU


Hozzáférés az akkumulátorhoz



)
Kösse a piros színű kábelt először
a lemerült akkumulátor ( A
), majd
a segédakkumulátor ( B
) + pólusá-
hoz.
)
Kösse a zöld vagy fekete kábel
egyik végét a B
segédakkumulátor
(-) pólusához.

)
Kösse a zöld vagy fekete kábel má-
sik végét az elindítandó gépkocsi -
lehetőség szerint az akkumulátortól
a lehető legtávolabb eső - testpont-
jára ( C
) (pl. a jobb oldali motorfel-
függesztésre).

)
Indítsa be a kisegítő gépjármű mo-
torját.

)
Indítsa be a motort, majd hagyja járni.

)
Várja meg, amíg a motor visszatér
alapjáratra, majd kösse le a kábele-
ket.


)
A három kapocs ( 2
) kiszabadításá-
hoz emelje meg a fedél ( 1
) elejét.

)
A kapocs ( 3
) kiszabadításához húzza
maga felé a fedelet ( 1
) és vegye le.

Ellenőrizze rendszeresen az
elektrolitszintet. Ha szükséges,
végezze el a feltöltést desztillált
vízzel.


Indítás másik akkumulátorról
Testpont keresése a jobb oldali
motorfelfüggesztésnél

9
GYAKORLATI TUDNIVALÓK
Az akkumulátorok mérgező anya-
gokat, többek között kénsavat és
ólmot tartalmaznak. Megsemmisí-
tésükre kizárólag a törvényi előírá-
soknak megfelelően kerülhet sor,
és soha, semmilyen körülmények
között nem dobhatók ki a háztartási
hulladékkal együtt.
A használt elemeket és akkumuláto-
rokat mindig az erre a célra létesített
speciális gyűjtőpontokon adja le.

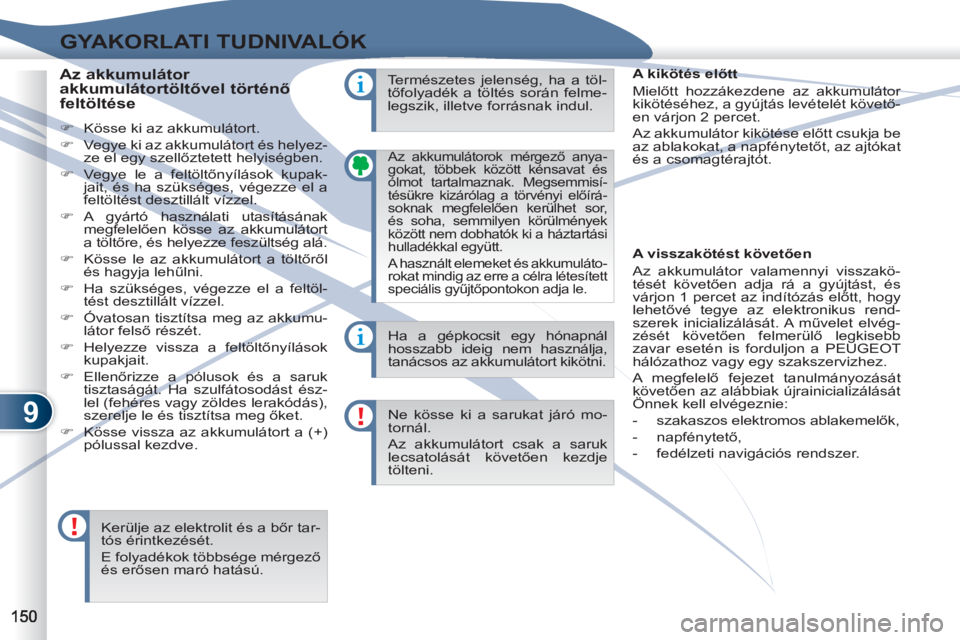

Az akkumulátor
akkumulátortöltővel történő
feltöltése


)
Kösse ki az akkumulátort.

)
Vegye ki az akkumulátort és helyez-
ze el egy szellőztetett helyiségben.

)
Vegye le a feltöltőnyílások kupak-
jait, és ha szükséges, végezze el a
feltöltést desztillált vízzel.

)
A gyártó használati utasításának
megfelelően kösse az akkumulátort
a töltőre, és helyezze feszültség alá.

)
Kösse le az akkumulátort a töltőről
és hagyja lehűlni.

)
Ha szükséges, végezze el a feltöl-
tést desztillált vízzel.

)
Óvatosan tisztítsa meg az akkumu-
látor felső részét.

)
Helyezze vissza a feltöltőnyílások
kupakjait.

)
Ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást ész-
lel (fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg őket.

)
Kösse vissza az akkumulátort a (+)
pólussal kezdve. Ha a gépkocsit egy hónapnál
hosszabb ideig nem használja,
tanácsos az akkumulátort kikötni.

Ne kösse ki a sarukat járó mo-
tornál.
Az akkumulátort csak a saruk
lecsatolását követően kezdje
tölteni.
Kerülje az elektrolit és a bőr tar-
tós érintkezését.
E folyadékok többsége mérgező
és erősen maró hatású. Természetes jelenség, ha a töl-
tőfolyadék a töltés során felme-
legszik, illetve forrásnak indul.
A kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követő-
en várjon 2 percet.
Az akkumulátor kikötése előtt csukja be
az ablakokat, a napfénytetőt, az ajtókat
és a csomagtérajtót.

A visszakötést követően
Az akkumulátor valamennyi visszakö-
tését követően adja rá a gyújtást, és
várjon 1 percet az indítózás előtt, hogy
lehetővé tegye az elektronikus rend-
szerek inicializálását. A művelet elvég-
zését követően felmerülő legkisebb
zavar esetén is forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
A megfelelő fejezet tanulmányozását
követően az alábbiak újrainicializálását
Önnek kell elvégeznie:


- szakaszos elektromos ablakemelők,

- napfénytető,

- fedélzeti navigációs rendszer.
