9
GYAKORLATI TUDNIVALÓK

A gépjármű leállítása
A forgalom zavarása nélkül állít-
sa le a gépjárművet: a talaj lehe-
tőség szerint legyen vízszintes,
szilárd és nem csúszós.
Húzza be a parkolóféket, vegye
le a gyújtást, és a kerekek rögzí-
tésének érdekében kapcsolja az
első sebességi fokozatot.
Ha szükséges, a cserélendő ke-
rékkel átlósan elhelyezkedő ke-
reket ékelje ki.
Soha ne feküdjön emelővel
megemelt gépjármű alá, hasz-
náljon tartóbakot.

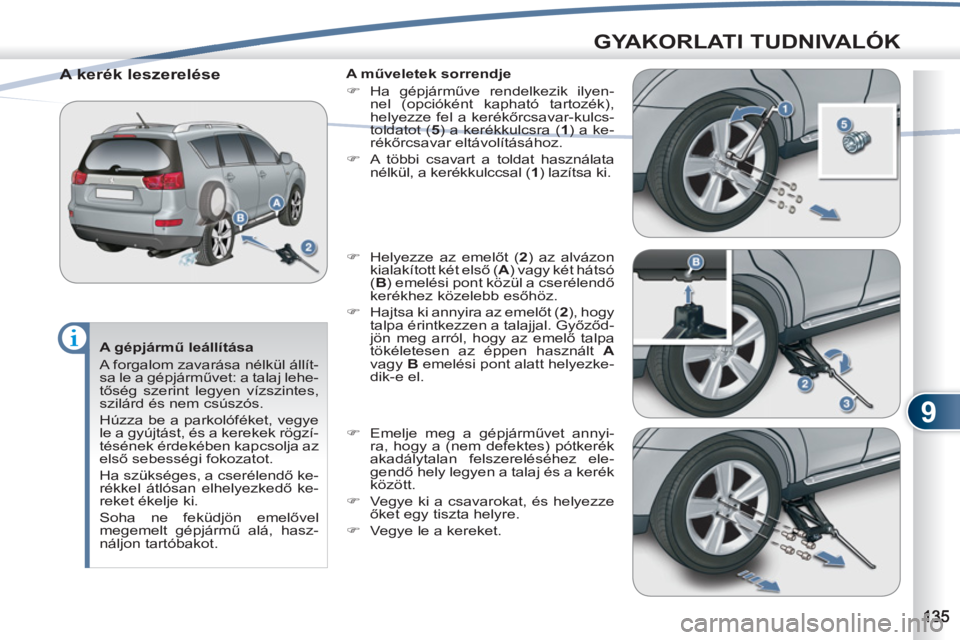

A kerék leszerelése

A műveletek sorrendje


)
Ha gépjárműve rendelkezik ilyen-
nel (opcióként kapható tartozék),
helyezze fel a kerékőrcsavar-kulcs-
toldatot ( 5
) a kerékkulcsra ( 1
) a ke-
rékőrcsavar eltávolításához.

)
A többi csavart a toldat használata
nélkül, a kerékkulccsal ( 1
) lazítsa ki.

)
Helyezze az emelőt ( 2
) az alvázon
kialakított két első ( A
) vagy két hátsó
( B
) emelési pont közül a cserélendő
kerékhez közelebb esőhöz.

)
Hajtsa ki annyira az emelőt ( 2
), hogy
talpa érintkezzen a talajjal. Győződ-
jön meg arról, hogy az emelő talpa
tökéletesen az éppen használt A

vagy B
emelési pont alatt helyezke-
dik-e el.

)
Emelje meg a gépjárművet annyi-
ra, hogy a (nem defektes) pótkerék
akadálytalan felszereléséhez ele-
gendő hely legyen a talaj és a kerék
között.

)
Vegye ki a csavarokat, és helyezze
őket egy tiszta helyre.

)
Vegye le a kereket.

9
GYAKORLATI TUDNIVALÓK

Kerékcserét követően
Ha szükségpótkereket használ,
ne közlekedjen 80 km/óra feletti
sebességgel.
A csavarok rögzítését és a pót-
kerék nyomását a lehető legrö-
videbb időn belül ellenőriztesse
a PEUGEOT hálózatban vagy
egy szakszervizben.
A defektes gumiabroncsot, amint
lehet, javíttassa meg, és helyez-
ze vissza a gépjárműre.

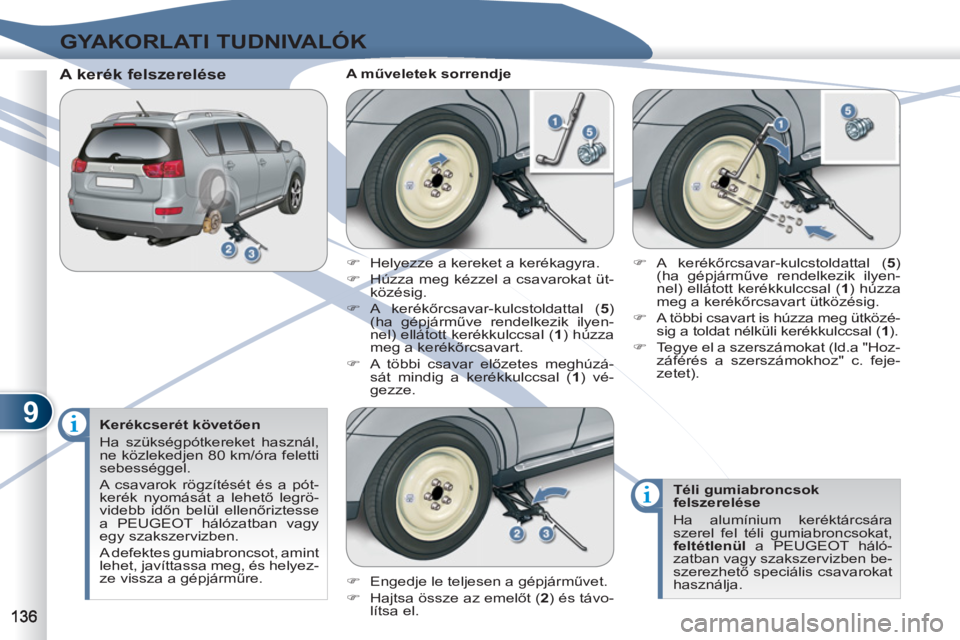

A kerék felszerelése

A műveletek sorrendje

)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
) és távo-
lítsa el.
)
A kerékőrcsavar-kulcstoldattal ( 5
)
(ha gépjárműve rendelkezik ilyen-
nel) ellátott kerékkulccsal ( 1
) húzza
meg a kerékőrcsavart ütközésig.

)
A többi csavart is húzza meg ütközé-
sig a toldat nélküli kerékkulccsal ( 1
).

)
Tegye el a szerszámokat (ld.a "Hoz-
záférés a szerszámokhoz" c. feje-
zetet).


Téli gumiabroncsok
felszerelése
Ha alumínium keréktárcsára
szerel fel téli gumiabroncsokat,
feltétlenül
a PEUGEOT háló-
zatban vagy szakszervizben be-
szerezhető speciális csavarokat
használja.


)
Helyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A kerékőrcsavar-kulcstoldattal ( 5
)
(ha gépjárműve rendelkezik ilyen-
nel) ellátott kerékkulccsal ( 1
) húzza
meg a kerékőrcsavart.

)
A többi csavar előzetes meghúzá-
sát mindig a kerékkulccsal ( 1
) vé-
gezze.

9
GYAKORLATI TUDNIVALÓK

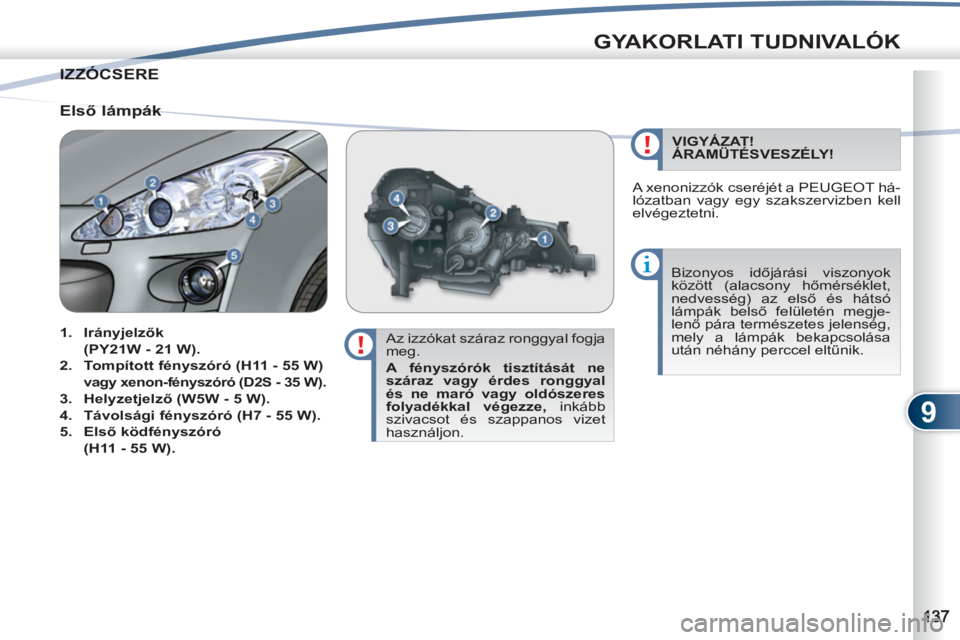

IZZÓCSERE IZZÓCSE

Az izzókat száraz ronggyal fogja
meg.

A fényszórók tisztítását ne
száraz vagy érdes ronggyal
és ne maró vagy oldószeres
folyadékkal végezze,
inkább
szivacsot és szappanos vizet
használjon. Bizonyos időjárási viszonyok
között (alacsony hőmérséklet,
nedvesség) az első és hátsó
lámpák belső felületén megje-
lenő pára természetes jelenség,
mely a lámpák bekapcsolása
után néhány perccel eltűnik.



Első lámpák



1.
Irányjelzők

(PY21W - 21 W).


2.
Tompított fényszóró
(H11 - 55 W)


vagy xenon-fényszóró (D2S - 35 W).

3.
Helyzetjelző (W5W - 5 W).


4.
Távolsági fényszóró (H7 - 55 W).


5.
Első ködfényszóró

(H11 - 55 W).


VIGYÁZAT!
ÁRAMÜTÉSVESZÉLY!
A xenonizzók cseréjét a PEUGEOT há-
lózatban vagy egy szakszervizben kell
elvégeztetni.

9
GYAKORLATI TUDNIVALÓK

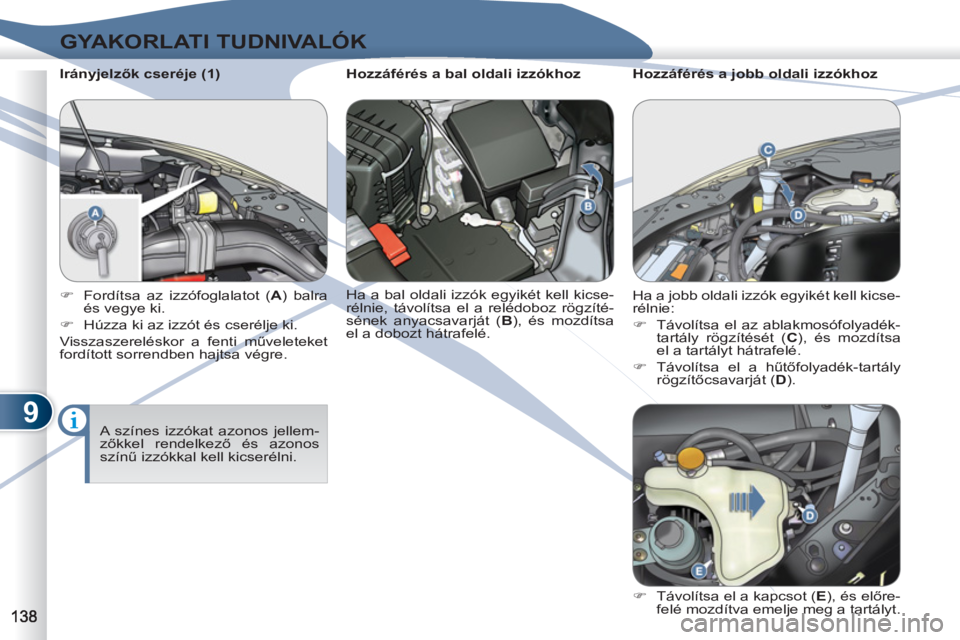

Irányjelzők cseréje (1)
A színes izzókat azonos jellem-
zőkkel rendelkező és azonos
színű izzókkal kell kicserélni.

)
Fordítsa az izzófoglalatot ( A
) balra
és vegye ki.

)
Húzza ki az izzót és cserélje ki.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Hozzáférés a bal oldali izzókhoz
Ha a bal oldali izzók egyikét kell kicse-
rélnie, távolítsa el a relédoboz rögzíté-
sének anyacsavarját ( B
), és mozdítsa
el a dobozt hátrafelé.
Hozzáférés a jobb oldali izzókhoz
Ha a jobb oldali izzók egyikét kell kicse-
rélnie:


)
Távolítsa el az ablakmosófolyadék-
tartály rögzítését ( C
), és mozdítsa
el a tartályt hátrafelé.

)
Távolítsa el a hűtőfolyadék-tartály
rögzítőcsavarját ( D
).

)
Távolítsa el a kapcsot ( E
), és előre-
felé mozdítva emelje meg a tartályt.

9
GYAKORLATI TUDNIVALÓK

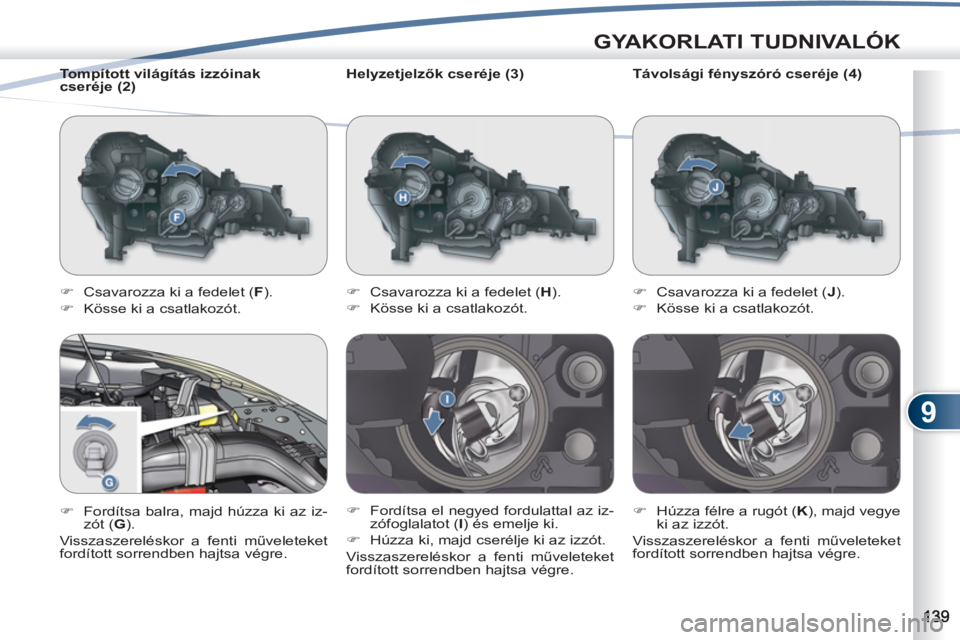

Helyzetjelzők cseréje (3)


)
Csavarozza ki a fedelet ( H
).

)
Kösse ki a csatlakozót.

)
Fordítsa el negyed fordulattal az iz-
zófoglalatot ( I
) és emelje ki.

)
Húzza ki, majd cserélje ki az izzót.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

)
Csavarozza ki a fedelet ( F
).

)
Kösse ki a csatlakozót.

)
Fordítsa balra, majd húzza ki az iz-
zót ( G
).
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Tompított világítás izzóinak
cseréje (2)
Távolsági fényszóró cseréje (4)


)
Csavarozza ki a fedelet ( J
).

)
Kösse ki a csatlakozót.

)
Húzza félre a rugót ( K
), majd vegye
ki az izzót.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

9
GYAKORLATI TUDNIVALÓK


)
Húzza az irányjelzőt ( A
) hátrafelé
és szabadítsa ki.

)
Pattintsa ki az irányjelzőt.

)
Kösse ki az irányjelző csatlakozóját
és hajtsa végre a cserét.
Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.
Az izzó beszerzése érdekében fordul-
jon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

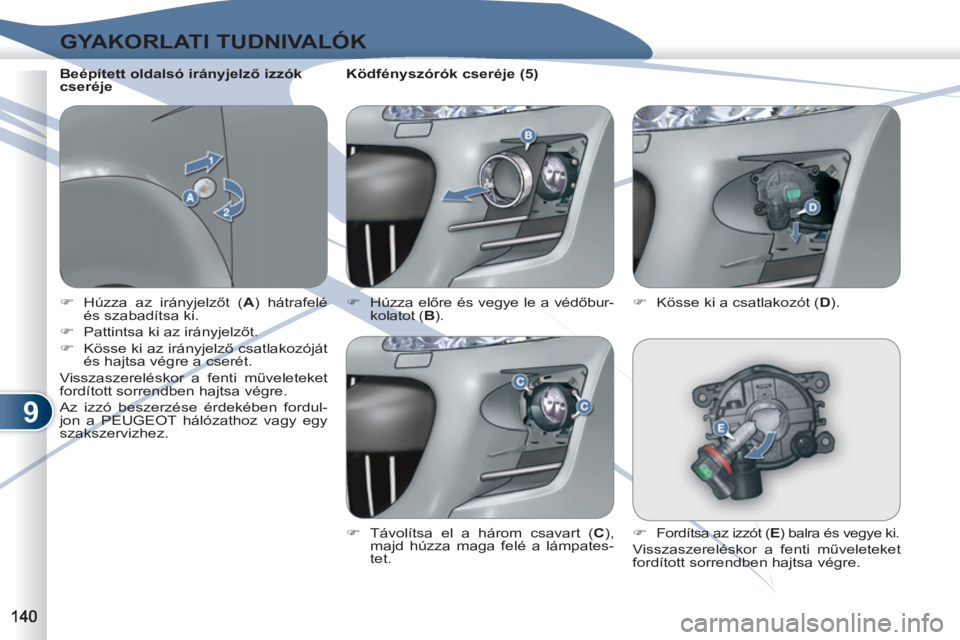

Beépített oldalsó irányjelző izzók
cseréje


)
Húzza előre és vegye le a védőbur-
kolatot ( B
).
Ködfényszórók cseréje (5)

)
Távolítsa el a három csavart ( C
),
majd húzza maga felé a lámpates-
tet.
)
Kösse ki a csatlakozót ( D
).


)
Fordítsa az izzót ( E
) balra és vegye ki.

Visszaszereléskor a fenti műveleteket
fordított sorrendben hajtsa végre.

9
GYAKORLATI TUDNIVALÓK

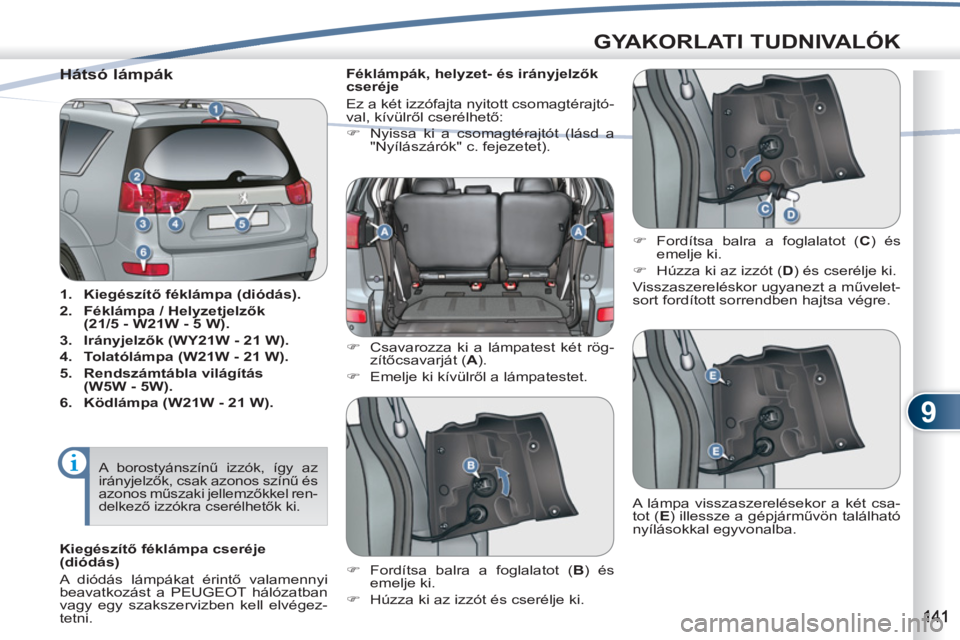

Hátsó lámpák



1.
Kiegészítő féklámpa (diódás).


2.
Féklámpa / Helyzetjelzők

(21/5
- W21W - 5 W).


3.
Irányjelzők (WY21W - 21 W).


4.
Tolatólámpa (W21W - 21 W).


5.
Rendszámtábla világítás
(W5W - 5W).


6.
Ködlámpa (W21W - 21 W).


Féklámpák, helyzet- és irányjelzők
cseréje
Ez a két izzófajta nyitott csomagtérajtó-
val, kívülről cserélhető:


)
Nyissa ki a csomagtérajtót (lásd a
"Nyílászárók" c. fejezetet).

)
Csavarozza ki a lámpatest két rög-
zítőcsavarját ( A
).

)
Emelje ki kívülről a lámpatestet.
)
Fordítsa balra a foglalatot ( C
) és
emelje ki.

)
Húzza ki az izzót ( D
) és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.

)
Fordítsa balra a foglalatot ( B
) és
emelje ki.

)
Húzza ki az izzót és cserélje ki. A lámpa visszaszerelésekor a két csa-
tot ( E
) illessze a gépjárművön található
nyílásokkal egyvonalba.

A borostyánszínű izzók, így az
irányjelzők, csak azonos színű és
azonos műszaki jellemzőkkel ren-
delkező izzókra cserélhetők ki.


Kiegészítő féklámpa cseréje
(diódás)
A diódás lámpákat érintő valamennyi
beavatkozást a PEUGEOT hálózatban
vagy egy szakszervizben kell elvégez-
tetni.

9
GYAKORLATI TUDNIVALÓK

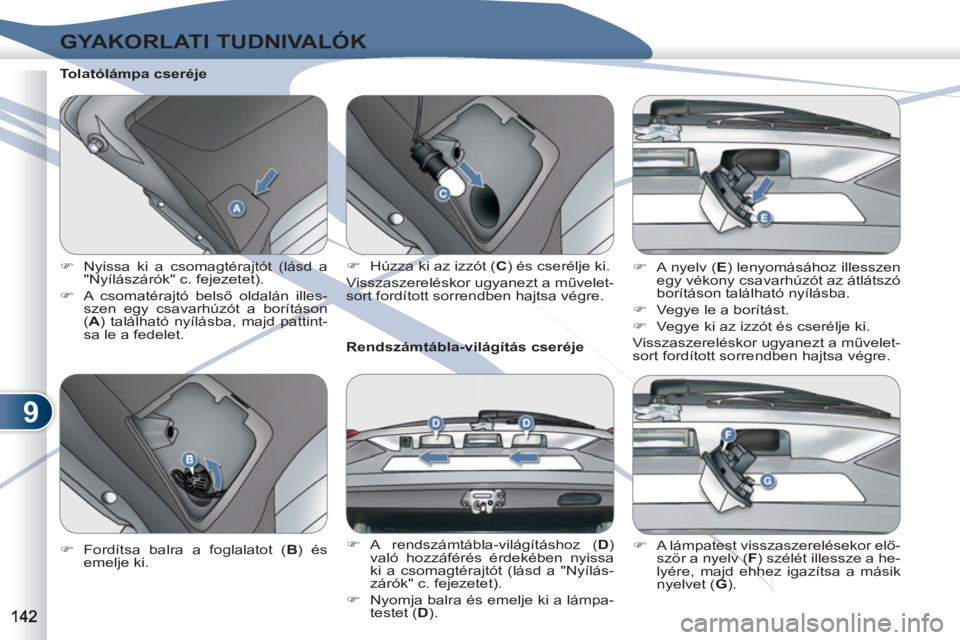

Tolatólámpa cseréje


)
Nyissa ki a csomagtérajtót (lásd a
"Nyílászárók" c. fejezetet).

)
A csomatérajtó belső oldalán illes-
szen egy csavarhúzót a borításon
( A
) található nyílásba, majd pattint-
sa le a fedelet.

Rendszámtábla-világítás cseréje


)
A rendszámtábla-világításhoz ( D
)
való hozzáférés érdekében nyissa
ki a csomagtérajtót (lásd a "Nyílás-
zárók" c. fejezetet).

)
Nyomja balra és emelje ki a lámpa-
testet ( D
).
)
Fordítsa balra a foglalatot ( B
) és
emelje ki.
)
Húzza ki az izzót ( C
) és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
)
A nyelv ( E
) lenyomásához illesszen
egy vékony csavarhúzót az átlátszó
borításon található nyílásba.

)
Vegye le a borítást.

)
Vegye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.


)
A lámpatest visszaszerelésekor elő-
ször a nyelv ( F
) szélét illessze a he-
lyére, majd ehhez igazítsa a másik
nyelvet ( G
).
