2012 PEUGEOT 4007 Kezelési útmutató (in Hungarian)

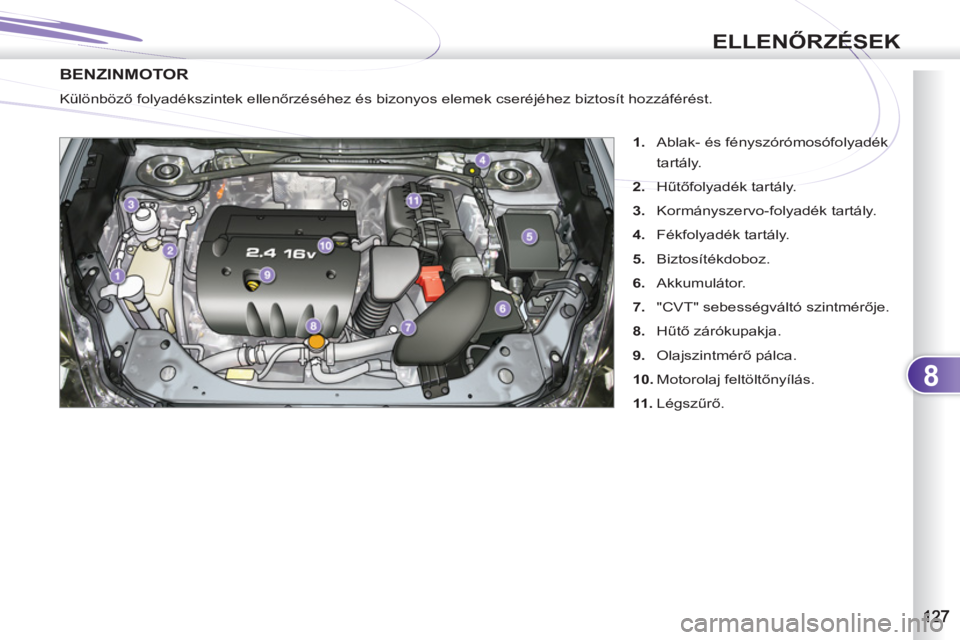

8
ELLENŐRZÉSEK
BENZINMOTOR



1.
Ablak- és fényszórómosófolyadék
tartály.

2.
Hűtőfolyadék tartály.

3.
Kormányszervo-folyadék tartály.

4.
Fékfolyadék tartály.

5.
Biztosítékdoboz.

6.
Akkumulátor.

7.
"CVT" sebességváltó szintmérője.

8.
Hűtő zárókupakja.

9.
Olajszintmérő pálca.

10.
Motorolaj feltöltőnyílás.

11 .
Légszűrő. Különböző folyadékszintek ellenőrzéséhez és bizonyos elemek cseréjéhez biztosít hozzáférést.

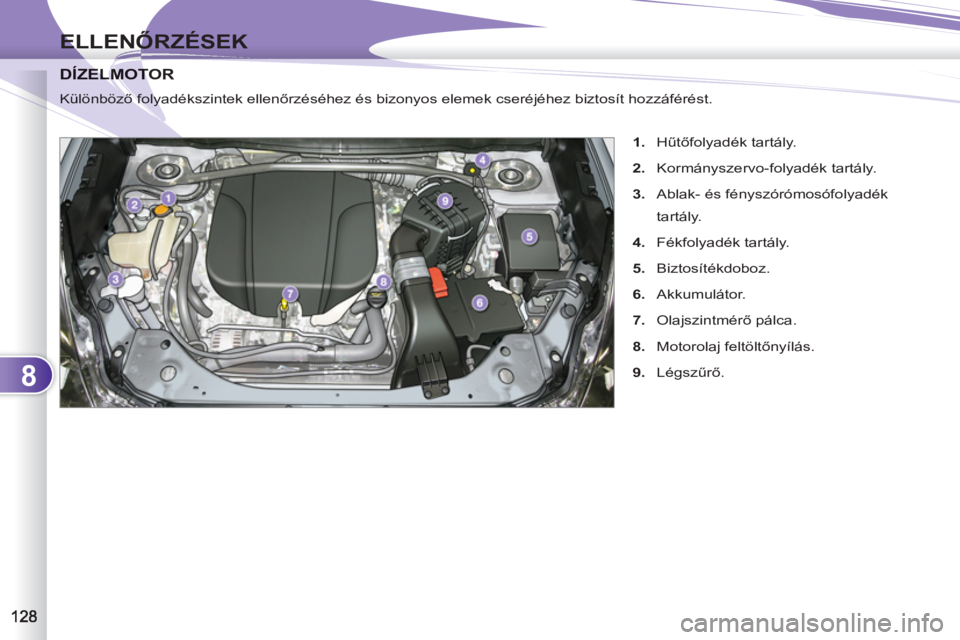

8
ELLENŐRZÉSEK
ELMOTORDÍZELMOT

Különböző folyadékszintek ellenőrzéséhez és bizonyos elemek cseréjéhez biztosít hozzáférést.


1.
Hűtőfolyadék tartály.

2.
Kormányszervo-folyadék tartály.

3.
Ablak- és fényszórómosófolyadék
tartály.

4.
Fékfolyadék tartály.

5.
Biztosítékdoboz.

6.
Akkumulátor.

7.
Olajszintmérő pálca.

8.
Motorolaj feltöltőnyílás.

9.
Légszűrő.

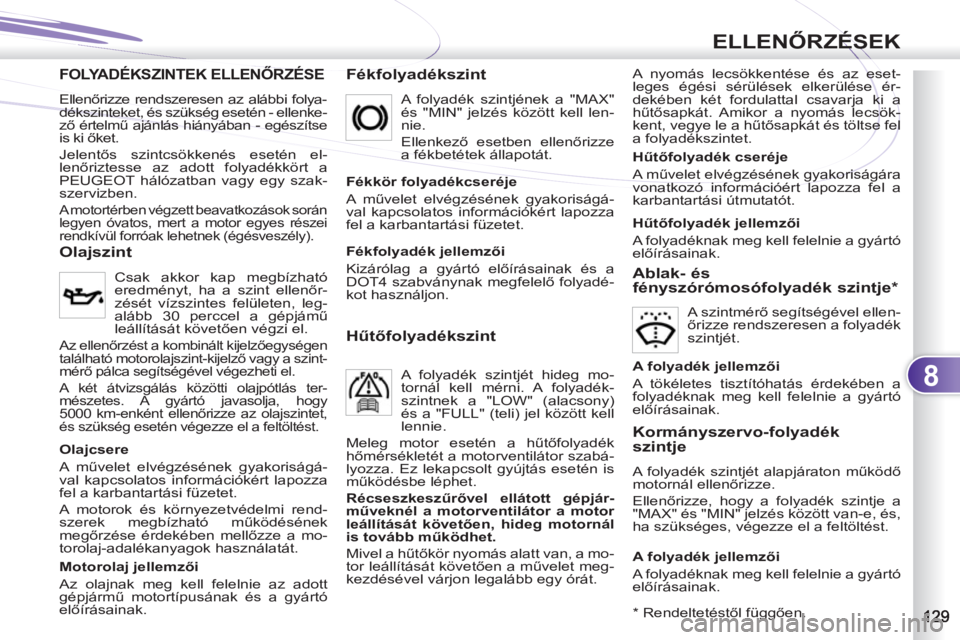

8
ELLENŐRZÉSEK
FOLYADÉKSZINTEK ELLENŐRZÉSENŐRZÉSE

Fékfolyadékszint
A nyomás lecsökkentése és az eset-
leges égési sérülések elkerülése ér-
dekében két fordulattal csavarja ki a
hűtősapkát. Amikor a nyomás lecsök-
kent, vegye le a hűtősapkát és töltse fel
a folyadékszintet.

Olajszint

Csak akkor kap megbízható
eredményt, ha a szint ellenőr-
zését vízszintes felületen, leg-
alább 30 perccel a gépjámű
leállítását követően végzi el.

Az ellenőrzést a kombinált kijelzőegységen
található motorolajszint-kijelző vagy a szint-
mérő pálca segítségével végezheti el.
A két átvizsgálás közötti olajpótlás ter-
mészetes. A gyártó javasolja, hogy
5000 km-enként ellenőrizze az olajszintet,
és szükség esetén végezze el a feltöltést.
A folyadék szintjének a "MAX"
és "MIN" jelzés között kell len-
nie.
Ellenkező esetben ellenőrizze
a fékbetétek állapotát.

Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságá-
val kapcsolatos információkért lapozza
fel a karbantartási füzetet.


Hűtőfolyadékszint

A folyadék szintjét hideg mo-
tornál kell mérni. A folyadék-
szintnek a "LOW" (alacsony)
és a "FULL" (teli) jel között kell
lennie.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabá-
lyozza. Ez lekapcsolt gyújtás esetén is
működésbe léphet.

Récseszkeszűrővel ellátott gépjár-
műveknél a motorventilátor a motor
leállítását követően, hideg motornál
is tovább működhet.

Mivel a hűtőkör nyomás alatt van, a mo-
tor leállítását követően a művelet meg-
kezdésével várjon legalább egy órát.

Ablak- és
fényszórómosófolyadék szintje *

A szintmérő segítségével ellen-
őrizze rendszeresen a folyadék
szintjét.

*
Rendeltetéstől függően.
Olajcsere
A művelet elvégzésének gyakoriságá-
val kapcsolatos információkért lapozza
fel a karbantartási füzetet.
A motorok és környezetvédelmi rend-
szerek megbízható működésének
megőrzése érdekében mellőzze a mo-
torolaj-adalékanyagok használatát.

Motorolaj jellemzői
Az olajnak meg kell felelnie az adott
gépjármű motortípusának és a gyártó
előírásainak.

Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak és a
DOT4 szabványnak megfelelő folyadé-
kot használjon.

Hűtőfolyadék cseréje
A művelet elvégzésének gyakoriságára
vonatkozó információért lapozza fel a
karbantartási útmutatót.

Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.


A folyadék jellemzői
A tökéletes tisztítóhatás érdekében a
folyadéknak meg kell felelnie a gyártó
előírásainak.



Kormányszervo-folyadék
szintje
A folyadék szintjét alapjáraton működő
motornál ellenőrizze.
Ellenőrizze, hogy a folyadék szintje a
"MAX" és "MIN" jelzés között van-e, és,
ha szükséges, végezze el a feltöltést.

A folyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
Ellenőrizze rendszeresen az alábbi folya-
dékszinteket, és szükség esetén - ellenke-
ző értelmű ajánlás hiányában - egészítse
is ki őket.
Jelentős szintcsökkenés esetén el-
lenőriztesse az adott folyadékkört a
PEUGEOT hálózatban vagy egy szak-
szervizben.
A motortérben végzett beavatkozások során
legyen óvatos, mert a motor egyes részei
rendkívül forróak lehetnek (égésveszély).

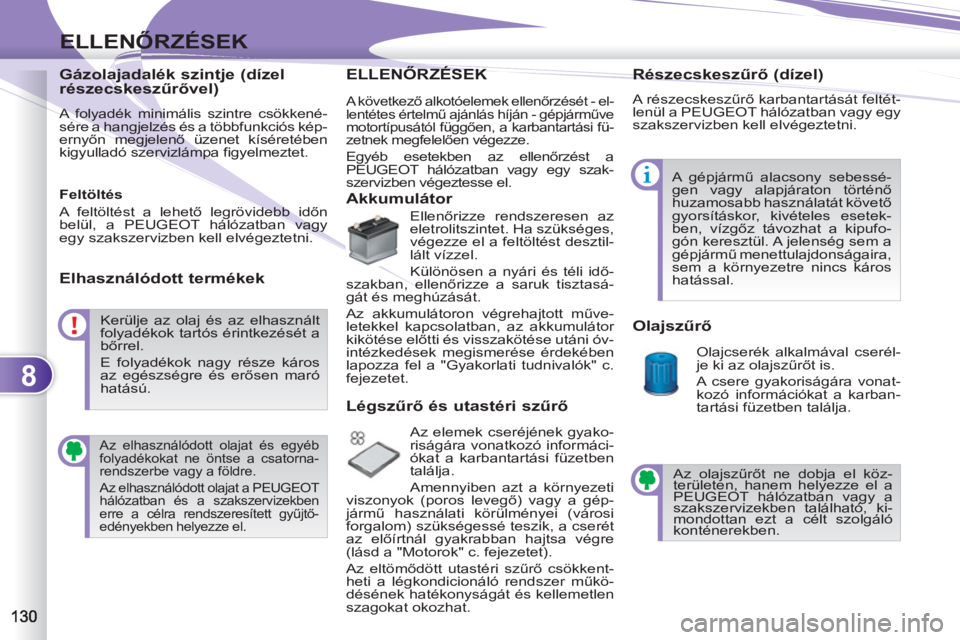

8
ELLENŐRZÉSEK


Gázolajadalék szintje (dízel
részecskeszűrővel)

A folyadék minimális szintre csökkené-
sére a hangjelzés és a többfunkciós kép-
ernyőn megjelenő üzenet kíséretében
kigyulladó szervizlámpa figyelmeztet.

Feltöltés
A feltöltést a lehető legrövidebb időn
belül, a PEUGEOT hálózatban vagy
egy szakszervizben kell elvégeztetni.



Elhasználódott termékek
ELLENŐRZÉSEKLLENŐRZÉSEK


Akkumulátor

Ellenőrizze rendszeresen az
eletrolitszintet. Ha szükséges,
végezze el a feltöltést desztil-
lált vízzel.
Különösen a nyári és téli idő-
szakban, ellenőrizze a saruk tisztasá-
gát és meghúzását.
Az akkumulátoron végrehajtott műv e-
letekkel kapcsolatban, az akkumulátor
kikötése előtti és visszakötése utáni óv-
intézkedések megismerése érdekében
lapozza fel a "Gyakorlati tudnivalók" c.
fejezetet.


Légszűrő és utastéri szűrő

Az elemek cseréjének gyako-
riságára vonatkozó informáci-
ókat a karbantartási füzetben
találja.
Amennyiben azt a környezeti
viszonyok (poros levegő) vagy a gép-
jármű használati körülményei (városi
forgalom) szükségessé teszik, a cserét
az előírtnál gyakrabban hajtsa végre
(lásd a "Motorok" c. fejezetet).
Az eltömődött utastéri szűrő csökkent-
heti a légkondicionáló rendszer műkö-
désének hatékonyságát és kellemetlen
szagokat okozhat.


Olajszűrő

Olajcserék alkalmával cserél-
je ki az olajszűrőt is.
A csere gyakoriságára vonat-
kozó információkat a karban-
tartási füzetben találja.

Részecskeszűrő (dízel)

A részecskeszűrő karbantartását feltét-
lenül a PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.
A gépjármű alacsony sebessé-
gen vagy alapjáraton történő
huzamosabb használatát követő
gyorsításkor, kivételes esetek-
ben, vízgőz távozhat a kipufo-
gón keresztül. A jelenség sem a
gépjármű menettulajdonságaira,
sem a környezetre nincs káros
hatással.
Kerülje az olaj és az elhasznált
folyadékok tartós érintkezését a
bőrrel.
E folyadékok nagy része káros
az egészségre és erősen maró
hatású.
Az elhasználódott olajat és egyéb
folyadékokat ne öntse a csatorna-
rendszerbe vagy a földre.
Az elhasználódott olajat a PEUGEOT
hálózatban és a szakszervizekben
erre a célra rendszeresített gyűjtő-
edényekben helyezze el.

Az olajszűrőt ne dobja el köz-
területen, hanem helyezze el a
PEUGEOT hálózatban vagy a
szakszervizekben található, ki-
mondottan ezt a célt szolgáló
konténerekben.

A következő alkotóelemek ellenőrzését - el-
lentétes értelmű ajánlás híján - gépjárműve
motortípusától függően, a karbantartási fü-
zetnek megfelelően végezze.

Egyéb esetekben az ellenőrzést a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.

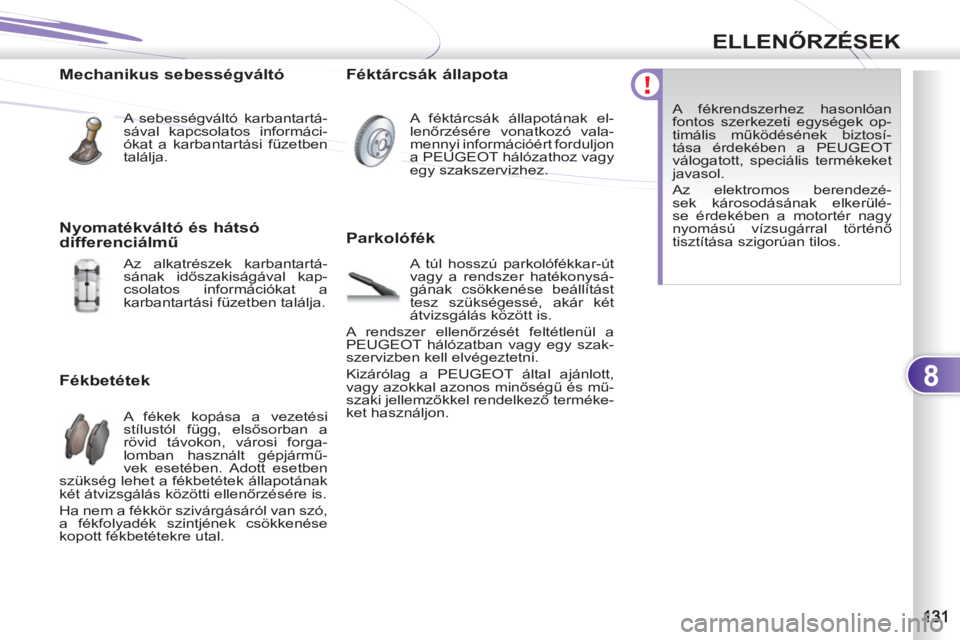

8
ELLENŐRZÉSEK


Mechanikus sebességváltó

A sebességváltó karbantartá-
sával kapcsolatos informáci-
ókat a karbantartási füzetben
találja.


Fékbetétek

A fékek kopása a vezetési
stílustól függ, elsősorban a
rövid távokon, városi forga-
lomban használt gépjármű-
vek esetében. Adott esetben
szükség lehet a fékbetétek állapotának
két átvizsgálás közötti ellenőrzésére is.
Ha nem a fékkör szivárgásáról van szó,
a fékfolyadék szintjének csökkenése
kopott fékbetétekre utal.


Féktárcsák állapota

A féktárcsák állapotának el-
lenőrzésére vonatkozó vala-
mennyi információért forduljon
a PEUGEOT hálózathoz vagy
egy szakszervizhez.


Parkolófék

A túl hosszú parkolófékkar-út
vagy a rendszer hatékonysá-
gának csökkenése beállítást
tesz szükségessé, akár két
átvizsgálás között is.
A rendszer ellenőrzését feltétlenül a
PEUGEOT hálózatban vagy egy szak-
szervizben kell elvégeztetni.
Kizárólag a PEUGEOT által ajánlott,
vagy azokkal azonos minőségű és mű-
szaki jellemzőkkel rendelkező terméke-
ket használjon. A fékrendszerhez hasonlóan
fontos szerkezeti egységek op-
timális működésének biztosí-
tása érdekében a PEUGEOT
válogatott, speciális termékeket
javasol.
Az elektromos berendezé-
sek károsodásának elkerülé-
se érdekében a motortér nagy
nyomású vízsugárral történő
tisztítása szigorúan tilos.


Nyomatékváltó és hátsó
differenciálmű

Az alkatrészek karbantartá-
sának időszakiságával kap-
csolatos információkat a
karbantartási füzetben találja.

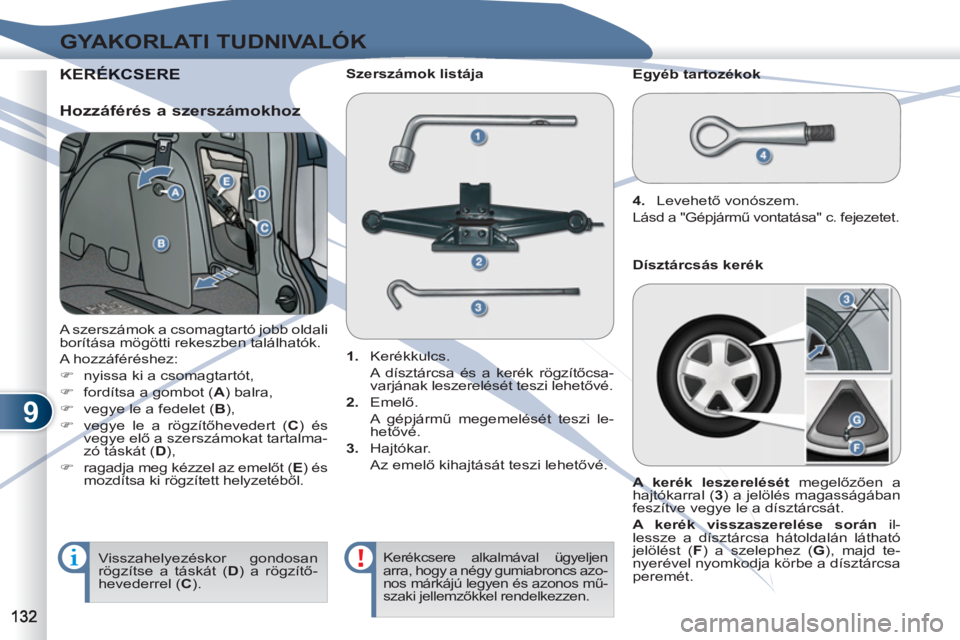

9
GYAKORLATI TUDNIVALÓK
KERÉKERÉKCSERE
A szerszámok a csomagtartó jobb oldali
borítása mögötti rekeszben találhatók.
A hozzáféréshez:


)
nyissa ki a csomagtartót,

)
fordítsa a gombot ( A
) balra,

)
vegye le a fedelet ( B
),

)
vegye le a rögzítőhevedert ( C
) és
vegye elő a szerszámokat tartalma-
zó táskát ( D
),

)
ragadja meg kézzel az emelőt ( E
) és
mozdítsa ki rögzített helyzetéből. 1. Kerékkulcs.
A dísztárcsa és a kerék rögzítőcsa-
varjának leszerelését teszi lehetővé.
2. Emelő.
A gépjármű megemelését teszi le-
hetővé.
3. Hajtókar.
Az emelő kihajtását teszi lehetővé.
Szerszámok listája

Egyéb tartozékok

4 . Levehető vonószem.
Lásd a "Gépjármű vontatása" c. fejezetet.


Hozzáférés a szerszámokhoz

Kerékcsere alkalmával ügyeljen
arra, hogy a négy gumiabroncs azo-
nos márkájú legyen és azonos mű-
szaki jellemzőkkel rendelkezzen.
Visszahelyezéskor gondosan
rögzítse a táskát ( D
) a rögzítő-
hevederrel ( C
).
A kerék leszerelését
megelőzően a
hajtókarral ( 3
) a jelölés magasságában
feszítve vegye le a dísztárcsát.

A kerék visszaszerelése során
il-
lessze a dísztárcsa hátoldalán látható
jelölést ( F
) a szelephez ( G
), majd te-
nyerével nyomkodja körbe a dísztárcsa
peremét.

Dísztárcsás kerék

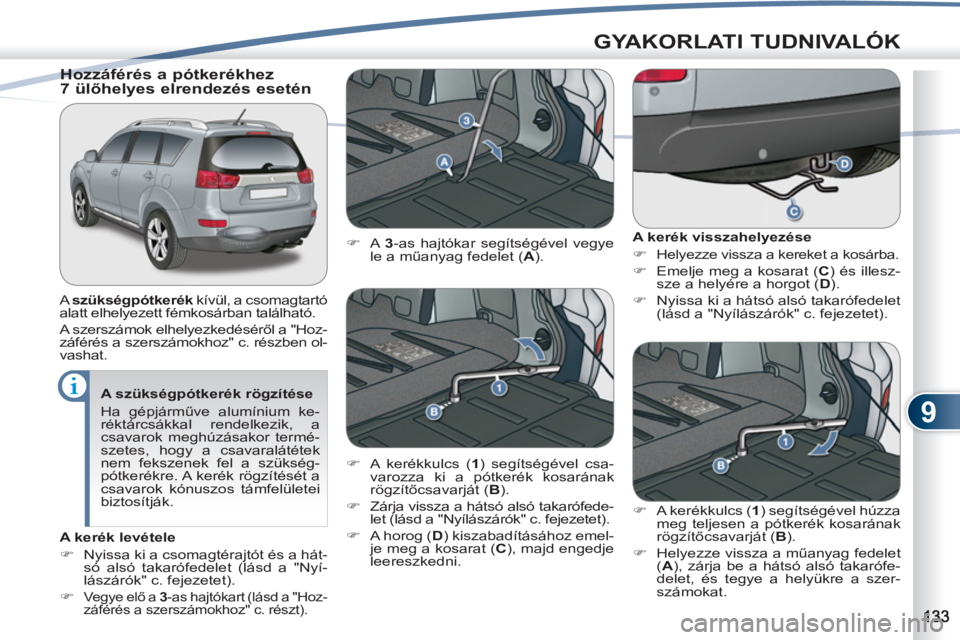

9
GYAKORLATI TUDNIVALÓK

A szükségpótkerék rögzítése
Ha gépjárműve alumínium ke-
réktárcsákkal rendelkezik, a
csavarok meghúzásakor termé-
szetes, hogy a csavaralátétek
nem fekszenek fel a szükség-
pótkerékre. A kerék rögzítését a
csavarok kónuszos támfelületei
biztosítják.












Hozzáférés a pótkerékhez
7 ülőhelyes elrendezés esetén

A szükségpótkerék
kívül, a csomagtartó
alatt elhelyezett fémkosárban található.
A szerszámok elhelyezkedéséről a "Hoz-
záférés a szerszámokhoz" c. részben ol-
vashat.
A kerék visszahelyezése


)

Helyezze vissza a kereket a kosárba.


)
Emelje meg a kosarat ( C
) és illesz-
sze a helyére a horgot ( D
).

)
Nyissa ki a hátsó alsó takarófedelet
(lásd a "Nyílászárók" c. fejezetet).
)
A 3
-as hajtókar segítségével vegye
le a műanyag fedelet ( A
).

)
A kerékkulcs ( 1
) segítségével csa-
varozza ki a pótkerék kosarának
rögzítőcsavarját ( B
).

)
Zárja vissza a hátsó alsó takarófede-
let (lásd a "Nyílászárók" c. fejezetet).

)
A horog ( D
) kiszabadításához emel-
je meg a kosarat ( C
), majd engedje
leereszkedni.

)
A kerékkulcs ( 1
) segítségével húzza
meg teljesen a pótkerék kosarának
rögzítőcsavarját ( B
).

)
Helyezze vissza a műanyag fedelet
( A
), zárja be a hátsó alsó takarófe-
delet, és tegye a helyükre a szer-
számokat.


A kerék levétele


)
Nyissa ki a csomagtérajtót és a hát-
só alsó takarófedelet (lásd a "Nyí-
lászárók" c. fejezetet).

)

Vegye elő a 3
-as hajtókart (lásd a "Hoz-
záférés a szerszámokhoz" c. részt).

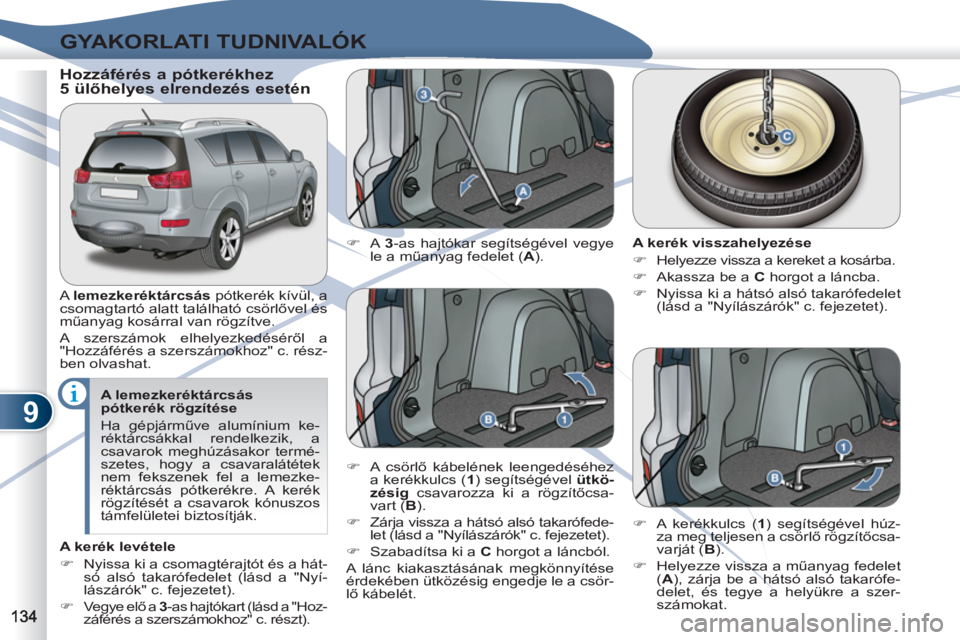

9
GYAKORLATI TUDNIVALÓK











Hozzáférés a pótkerékhez
5 ülőhelyes elrendezés esetén

A lemezkeréktárcsás
pótkerék kívül, a
csomagtartó alatt található csörlővel és
műanyag kosárral van rögzítve.
A szerszámok elhelyezkedéséről a
"Hozzáférés a szerszámokhoz" c. rész-
ben olvashat.

A lemezkeréktárcsás
pótkerék rögzítése
Ha gépjárműve alumínium ke-
réktárcsákkal rendelkezik, a
csavarok meghúzásakor termé-
szetes, hogy a csavaralátétek
nem fekszenek fel a lemezke-
réktárcsás pótkerékre. A kerék
rögzítését a csavarok kónuszos
támfelületei biztosítják.

A kerék levétele


)
Nyissa ki a csomagtérajtót és a hát-
só alsó takarófedelet (lásd a "Nyí-
lászárók" c. fejezetet).

)
Vegye elő a 3
-as hajtókart (lásd a "Hoz-
záférés a szerszámokhoz" c. részt).

)
A 3
-as hajtókar segítségével vegye
le a műanyag fedelet ( A
).
A kerék visszahelyezése


)
Helyezze vissza a kereket a kosárba.

)
Akassza be a C
horgot a láncba.

)
Nyissa ki a hátsó alsó takarófedelet
(lásd a "Nyílászárók" c. fejezetet).

)
A csörlő kábelének leengedéséhez
a kerékkulcs ( 1
) segítségével ütkö-
zésig
csavarozza ki a rögzítőcsa-
vart ( B
).

)
Zárja vissza a hátsó alsó takarófede-
let (lásd a "Nyílászárók" c. fejezetet).

)
Szabadítsa ki a C
horgot a láncból.
A lánc kiakasztásának megkönnyítése
érdekében ütközésig engedje le a csör-
lő kábelét.
)
A kerékkulcs ( 1
) segítségével húz-
za meg teljesen a csörlő rögzítőcsa-
varját ( B
).

)
Helyezze vissza a műanyag fedelet
( A
), zárja be a hátsó alsó takarófe-
delet, és tegye a helyükre a szer-
számokat.
