ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
20
20
5
20
7,5
10
10
30
7,538
38
38
38
38
38
38
38
38
38
38
38
38
38
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Abblendlicht rechts
Abblendlicht rechts (Xenon-Lampen)
Linkes Abblendlicht, Leuchtweitenregler
Abblendlicht links (Xenon-Lampen)
Relaisspule Klimaanlagenlüfter, Body Computer
Linker hinterer Fensterheber
Rechter hinterer Fensterheber
Nebelschlussleuchten, Relaisspulen des Verteilers im Motorraum,
Bedienung Bremspedal (Öffnerkontakt), Sensor für Wasser im Dieselfilter,
Luftmengenmesser/Bedienung am Kupplungspedal und Bremsdrucksensor
(Versionen 1.4 Turbo Multi Air)
Steuerung Türent-/-verriegelung,
Kraftstofftankklappe, Dead Lock, Hecktüröffnung
Drittes Bremslicht, Instrumententafel, Knoten anpassende Scheinwerfer
(außer Versionen 1.4 Turbo Multi Air), Steuerung am linken
Xenon-Scheinwerfer (außer Versionen 1.4 Turbo Multi Air)
Vordere Deckenleuchte, hintere mittlere Deckenleuchte, Leuchten in den
Sonnenblenden auf der Fahrer- und Beifahrerseite, Deckenleuchte im
Kofferraum, Deckenleuchte im Handschuhfach (Platinum-Ausstattung
mit optionalem Schiebedach - außer Versionen MultiAir)
Autoradio-Vorbereitung/Autoradio/Radionavigator (außer Versionen Multi Air),
Knoten Blue&Me
TM, Alarmsirene, Alarmanlage an der Deckenleuchte,
Klimaanlagengruppe, Reifendrucksteuerung, Diagnosestecker,
hintere Deckenleuchten, Spannungsregler (Versionen MultiAir ohne Optional HI-FI)
Heizbare Heckscheibe
Enteisung der elektrischen Außenspiegel, Enteisung
an den Scheibenwaschdüsen

224IM NOTFALL
38
38
38
38
38
38
38
38
38F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
20
5
5/7,5 (*)
15
7,5
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Scheibenwischersystem am Lenkstockschalter, System
Zweirichtungs-E-Pumpe Scheiben-/Heckscheibenwascher
am Lenkstockschalter
Zigarettenanzünder/Steckdose am Tunnel,
Steckdose im Kofferraum
Schiebedachmotor
Scheibenheber Fahrertür
Scheibenheber Beifahrertür
Bedienfeld Notbedienungen, rechts, links und Mitte (Beleuchtung),
Bedienungen am Lenkrad (Beleuchtung), Bedienungen an der
vorderen Deckenleuchte (Beleuchtung), Steuerung Bewegungsmelder,
System elektrisches Schiebedach (Kontrollsteuerung, Beleuchtung
der Bedienungen), Regen-/Dämmerungssensor, elektrochromatischer
Spiegel, Bedienungen der Sitzheizungen vorne, AUX-Stecker (Beleuchtung)
Zigarettenanzünder (Beleuchtung), Autoradio-Vorbereitung,
Bedienung Cruise Control, Knoten Blue&Me
TM, Knoten Parksensoren,
AQS-Sensor, Klimaanlagengruppe, Bewegung der Außenspiegel,
Reifendrucksteuerung, Knoten Spurhalteassistent, Knoten kontrollierte
Aufhängungen, ECO-Taste (Versionen mit Automatikgetriebe),
Lichtführung für die Bedienung des Automatikgetriebes,
Steuerung am rechten Xenon-Scheinwerfer (außer Versionen MultiAir),
Spannungsregler (Versionen MultiAir) (*)
System Heckscheibenwischer am Lenkstockschalter
Instrumententafel, Richtungsleuchte hinten
(*) Versionen mit Xenon-Scheinwerfern

IM NOTFALL225
4
38a
38a
38a
38a
40
40
40
40
40
40
40
40
40
2
42
42
42
42
42
42(P038)
(P036)
(P037)
(P039)
F08
F09
F10
F14
F15
F19
F30
F85
F87
F1
F2
F3
F6
F4
F4
F510
5
5
5
40
30
15
15
30
7,5
15
15
5
30
30
10
10
15
20
10
VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Autoradio/Radionavigator
DRL Licht/Positionslicht links
DRL Licht/Positionslicht rechts
Knoten anpassende Scheinwerfer/Steuerungen
an den Xenon-Scheinwerfern links und rechts
Magnetventil Klimaanlage
Scheinwerferwaschpumpe
Signalhorn
Fernlicht
Zusätzliche Heizung PTC1
Klimakompressor
Nebelscheinwerfer/Cornering
Kraftstoffpumpe
Sensor für Batterieladezustand (Version 1.4 Turbo Multi Air)
Knoten für die Bewegung des rechten Vordersitzes
Knoten für die Bewegung des linken Vordersitzes
Heizung linker Vordersitz
Heizung rechter Vordersitz
Audiosteuerung HI-FI (außer Version 1.4 Turbo Multi Air)
Spannungsregler
(Version 1.4 Turbo Multi Air mit Optional HI-FI)
Lautsprecher BASSBOX
(HI-FI-System, außer Version 1.4 Turbo Multi Air)

226IM NOTFALL
AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des Vorgangs zum
Aufladen der Batterie ist nur als Information anzusehen.
Für die Ausführung dieser Arbeit wenden Sie sich bitte an
das Lancia Kundendienstnetz.
Es empfiehlt sich das Aufladen bei einem niedrigen Am-
perewert für ca. 24 Stunden. Ein längeres Aufladen könn-
te die Batterie beschädigen.
VERSIONEN OHNE DAS SYSTEM Start&Stop
(für Versionen/Märkte, wo vorgesehen)
Hinweise zum Aufladen:
❍die Klemme des Minuspols der Batterie abklemmen;
❍die Kabel des Ladegerätes mit den Batteriepolen ver-
binden, wobei die Polarität beachtet werden muss;
❍das Ladegerät einschalten;
❍nach Beenden der Aufladung muss zuerst das Lade-
gerät ausgeschaltet werden, erst dann die Kabel von
der Batterie trennen;
❍Fahrzeugkabel wieder an den Minuspol der Batterie
anschließen.
VERSIONEN MIT DEM SYSTEM Start&Stop Abb. 43
(für Versionen/Märkte, wo vorgesehen)
Gehen Sie zum Aufladen wie folgt vor:
❍Trennen Sie den Steckverbinder A (durch Betätigung
der Taste B) vom Batterieladezustandssensor C, der am
Minuspol D der Batterie installiert ist;
Abb. 43L0E0199m

IM NOTFALL227
4
Die in der Batterie enthaltene Flüssigkeit ist
giftig und korrosiv. Den Kontakt mit der Haut
oder den Augen vermeiden. Das Aufladen der
Batterie muss in gut durchlüfteten Räumen und weit
weg von offenem Feuer und möglichen Funkenquel-
len erfolgen, um eine Explosion und Brandgefahr zu
vermeiden.
Nicht versuchen, eine eingefrorene Batterie
aufzuladen. Sie muss zuerst aufgetaut wer-
den, anderenfalls kann sie explodieren. War
die Batterie eingefroren, muss vor dem Aufladen
durch Fachpersonal überprüft werden, ob die inne-
ren Elemente nicht beschädigt sind und das Batte-
riegehäuse keine Risse aufweist, was zum Auslau-
fen der giftigen und korrosiven Säure führen kann.
ANHEBEN DES FAHRZEUGS
Wenn das Fahrzeug angehoben werden muss, wenden Sie
sich bitte an das Lancia-Kundendienstnetz, das mit Aus-
legern und Werkstatthebebühnen ausgestattet ist.
ABSCHLEPPEN DES FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte Abschleppring be-
findet sich im Werkzeugbehälter unter der Verkleidung im
Kofferraum.

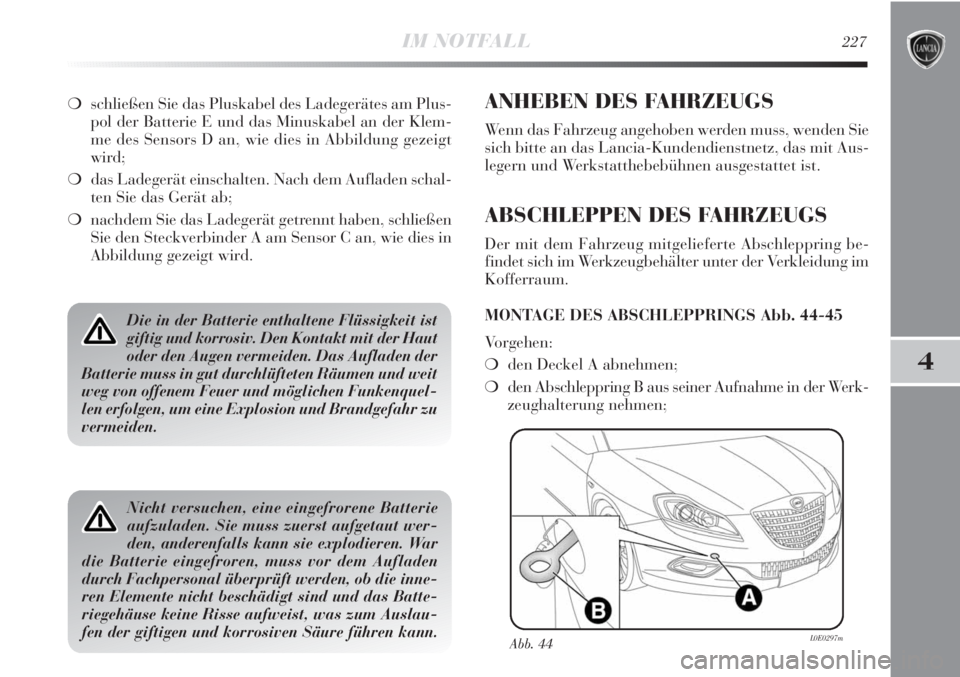

MONTAGE DES ABSCHLEPPRINGS Abb. 44-45
Vorgehen:
❍den Deckel A abnehmen;
❍den Abschleppring B aus seiner Aufnahme in der Werk-
zeughalterung nehmen;
Abb. 44L0E0297m
❍schließen Sie das Pluskabel des Ladegerätes am Plus-
pol der Batterie E und das Minuskabel an der Klem-
me des Sensors D an, wie dies in Abbildung gezeigt
wird;
❍das Ladegerät einschalten. Nach dem Aufladen schal-
ten Sie das Gerät ab;
❍nachdem Sie das Ladegerät getrennt haben, schließen
Sie den Steckverbinder A am Sensor C an, wie dies in
Abbildung gezeigt wird.

228IM NOTFALL
Während des Abschleppvorganges bitte daran
denken, dass ohne Bremskraftverstärker und elek-
trische Servolenkung sowohl zum Bremsen eine
höhere Kraft auf das Bremspedal erforderlich ist als auch
beim Lenken auf das Lenkrad. Zum Abschleppen keine
elastischen Seile verwenden und ruckartige Bewegun-
gen vermeiden. Prüfen Sie auch, dass beim Abschleppen
keine Fahrzeugteile durch die Abschleppvorrichtung be-
schädigt werden. Beim Abschleppen des Fahrzeugs ist es
notwendig, die entsprechenden Bestimmungen zum Stra-
ßenverkehr sowohl zum Abschleppen als zum Verhalten
auf der Straße einzuhalten . Beim Abschleppen des Fahr-
zeugs nicht den Motor anlassen. Bevor Sie den Ring fest-
schrauben, reinigen Sie den entsprechenden Gewindesitz
sorgfältig. Kontrollieren Sie bitte vor dem Abschleppen,
dass der Abschleppring komplett angezogen ist.
Die vorderen und hinteren Abschlepphaken dür-
fen nur als Nothilfe auf der Straße benutzt werden.
Das Abschleppen auf kurzen Strecken
unter Benutzung einer Vorrichtung, die den Verkehrsbe-
stimmungen entspricht (starrer Balken) ist für die Bewe-
gung des Fahrzeuges auf der Straße für die Vorbereitung
zum Abschleppen oder den Transport mit einem Ab-
schleppwagen erlaubt. Die Haken DÜRFEN NICHT für
Abschleppvorgänge benutzt werden, die nicht auf der Stra-
ße erfolgen oder wenn Hindernisse vorhanden sind
und/oder für das Abschleppen mit Seilen oder anderen,
nicht starren Vorrichtungen. In Einhaltung der gemach-
ten Angaben muss das Abschleppen mit zwei Fahrzeugen
(ziehend und gezogen) erfolgen, die so gut wie möglich hin-
tereinander auf derselben Achse ausgerichtet sind
.
Abb. 45L0E0091m
Vor Beginn des Abschleppvorgangs den Zünd-
schlüssel auf MAR drehen und dann auf STOP,
ohne ihn jedoch abzuziehen. Durch Abziehen
des Schlüssels wird automatisch die Lenkradsperre
eingeschaltet, wodurch das Lenken des Fahrzeugs un-
möglich wird.
❍den Ring bis zum Anschlag auf den vorderen oder hin-
teren Gewindestift aufschrauben.

5
WARTUNG UND PFLEGE229
Programmierte Wartung .......................................................... 230
Plan für die programmierte Wartung ....................................... 231
Regelmäßige Kontrollen ............................................................ 235
Schwereinsatz des Fahrzeuges ................................................... 235
Füllstände prüfen .................................................................... 237
Luftfilter/Pollenfilter ................................................................ 244
Batterie .................................................................................... 245
Räder und Reifen ..................................................................... 248
Gummischlaucheitungen .......................................................... 250
Scheibenwisch-/Waschanlage ................................................... 250
Karosserie ................................................................................ 253
Interieur .................................................................................. 256

230WARTUNG UND PFLEGE

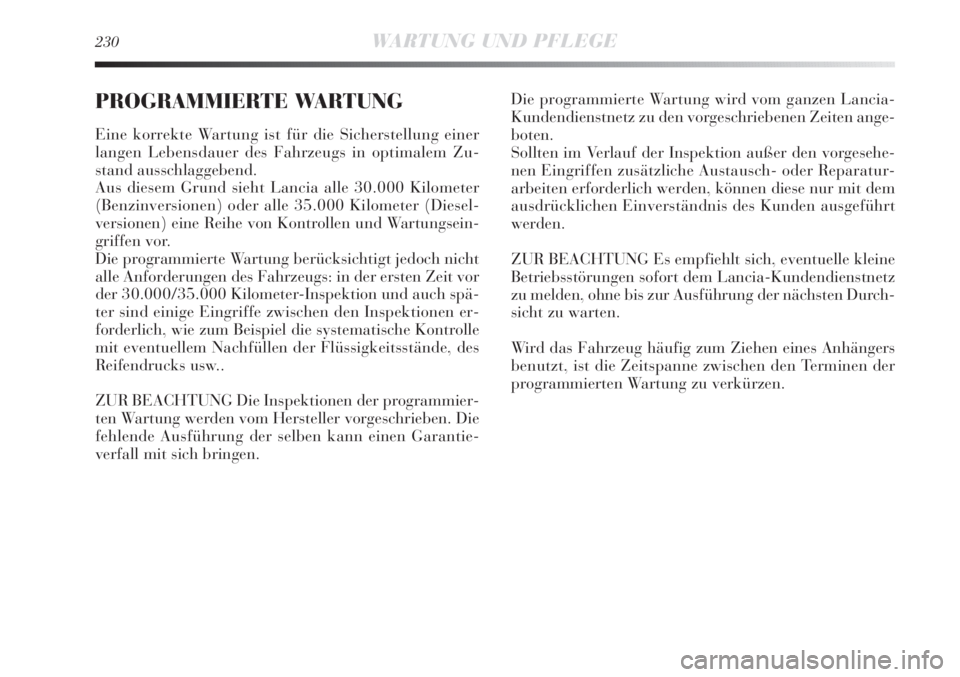

PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist für die Sicherstellung einer
langen Lebensdauer des Fahrzeugs in optimalem Zu-
stand ausschlaggebend.
Aus diesem Grund sieht Lancia alle 30.000 Kilometer
(Benzinversionen) oder alle 35.000 Kilometer (Diesel-
versionen) eine Reihe von Kontrollen und Wartungsein-
griffen vor.
Die programmierte Wartung berücksichtigt jedoch nicht
alle Anforderungen des Fahrzeugs: in der ersten Zeit vor
der 30.000/35.000 Kilometer-Inspektion und auch spä-
ter sind einige Eingriffe zwischen den Inspektionen er-
forderlich, wie zum Beispiel die systematische Kontrolle
mit eventuellem Nachfüllen der Flüssigkeitsstände, des
Reifendrucks usw..
ZUR BEACHTUNG Die Inspektionen der programmier-
ten Wartung werden vom Hersteller vorgeschrieben. Die
fehlende Ausführung der selben kann einen Garantie-
verfall mit sich bringen.Die programmierte Wartung wird vom ganzen Lancia-
Kundendienstnetz zu den vorgeschriebenen Zeiten ange-
boten.
Sollten im Verlauf der Inspektion außer den vorgesehe-
nen Eingriffen zusätzliche Austausch- oder Reparatur-
arbeiten erforderlich werden, können diese nur mit dem
ausdrücklichen Einverständnis des Kunden ausgeführt
werden.
ZUR BEACHTUNG Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem Lancia-Kundendienstnetz
zu melden, ohne bis zur Ausführung der nächsten Durch-
sicht zu warten.
Wird das Fahrzeug häufig zum Ziehen eines Anhängers
benutzt, ist die Zeitspanne zwischen den Terminen der
programmierten Wartung zu verkürzen.
