2012 Hyundai Sonata Manuel du propriétaire (in French)

751
Entretien

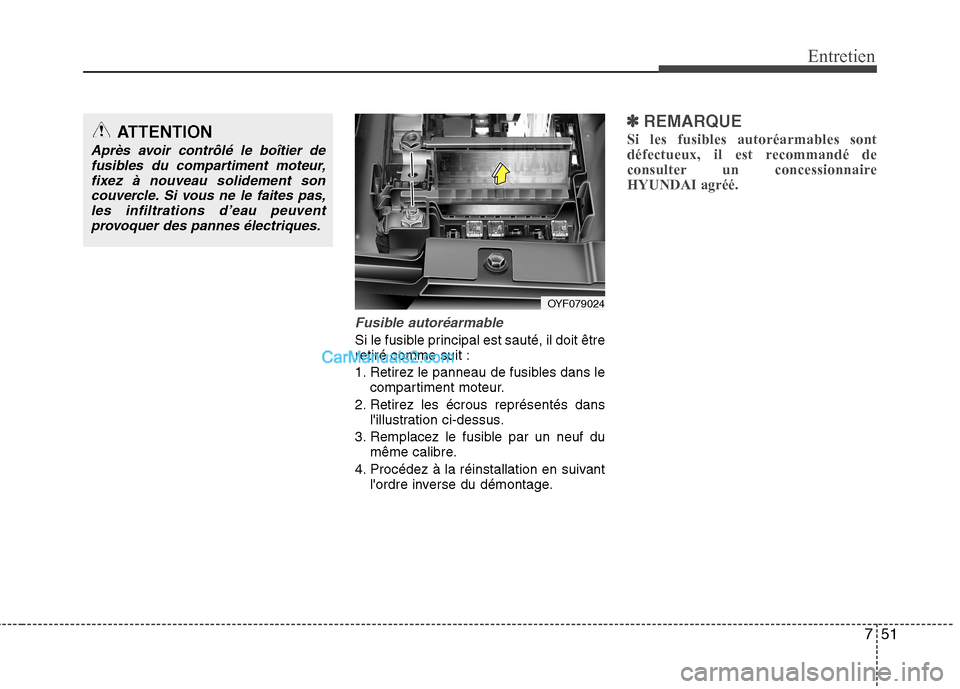

Fusible autoréarmable
Si le fusible principal est sauté, il doit être retiré comme suit :
1. Retirez le panneau de fusibles dans lecompartiment moteur.
2. Retirez les écrous représentés dans l'illustration ci-dessus.
3. Remplacez le fusible par un neuf du même calibre.
4. Procédez à la réinstallation en suivant l'ordre inverse du démontage.
✽✽ REMARQUE
Si les fusibles autoréarmables sont
défectueux, il est recommandé de
consulter un concessionnaireHYUNDAI agréé.ATTENTION
Après avoir contrôlé le boîtier de fusibles du compartiment moteur,
fixez à nouveau solidement soncouvercle. Si vous ne le faites pas,les infiltrations d’eau peuvent provoquer des pannes électriques.
OYF079024

Entretien
52
7
✽✽
REMARQUE
Toutes les descriptions de boîtiers de fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Cesinformations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.

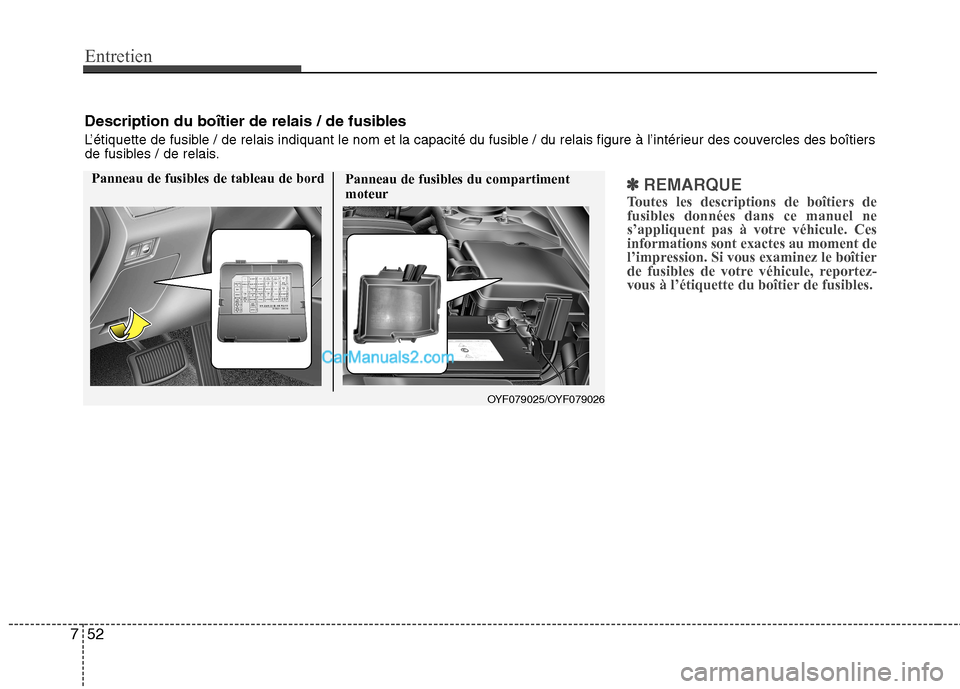

Description du boîtier de relais / de fusibles
L’étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l’intérieur des couvercles des boîtiers
de fusibles / de relais.
Panneau de fusibles du compartiment moteur
OYF079025/OYF079026
Panneau de fusibles de tableau de bord

753
Entretien

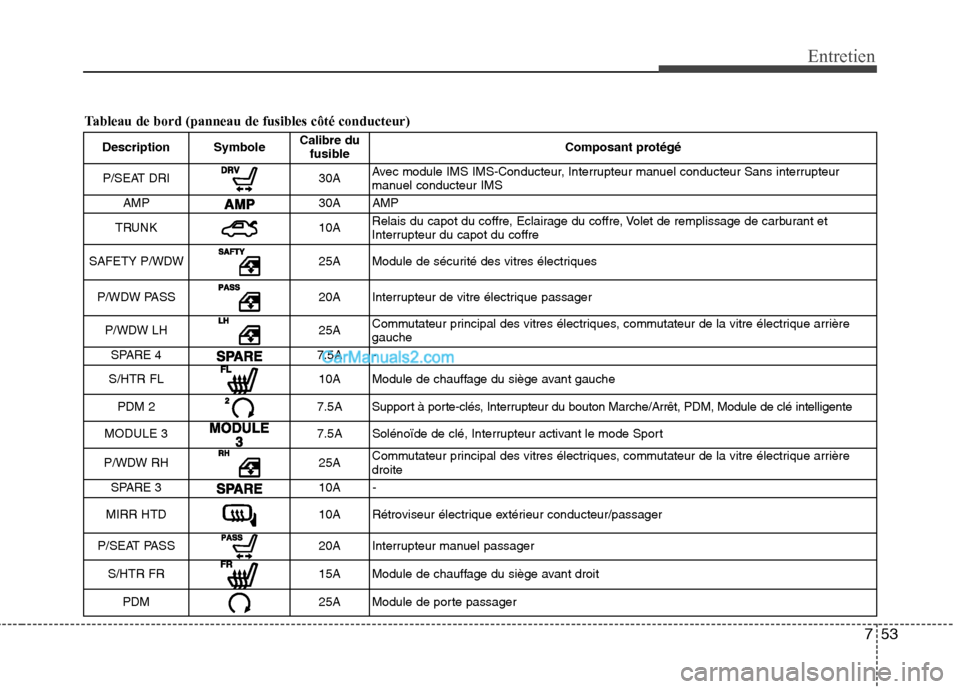

Tableau de bord (panneau de fusibles côté conducteur)Description Symbole Calibre du
fusible Composant protégé
P/SEAT DRI
30A Avec module IMS IMS-Conducteur, Interrupteur manuel conducteur Sans interrupteur
manuel conducteur IMS
AMP
30A AMP
TRUNK
10A Relais du capot du coffre, Eclairage du coffre, Volet de remplissage de carburant et
Interrupteur du capot du coffre
SAFETY P/WDW
25A Module de sécurité des vitres électriques
P/WDW PASS
20A Interrupteur de vitre électrique passager
P/WDW LH
25A Commutateur principal des vitres électriques, commutateur de la vitre électrique arrière gauche
SPARE 4
7.5A -
S/HTR FL
10A Module de chauffage du siège avant gauche
PDM 2
7.5A Support à porte-clés, Interrupteur du bouton Marche/Arrêt, PDM, Module de clé intelligente
MODULE 3
7.5A Solénoïde de clé, Interrupteur activant le mode Sport
P/WDW RH
25A Commutateur principal des vitres électriques, commutateur de la vitre électrique arrière droite
SPARE 3
10A -
MIRR HTD
10A Rétroviseur électrique extérieur conducteur/passager
P/SEAT PASS
20A Interrupteur manuel passager
S/HTR FR
15A Module de chauffage du siège avant droit
PDM
25A Module de porte passager

Entretien
54
7
Description Symbole Calibre du
fusible Composant protégé
I.O.D
POWER
CONNECTOR
10A Interrupteur du rétroviseur extérieur électrique, Tableau de bord, Lampe de la porte
conducteur/passager, Module IMS conducteur, Interrupteur d'éclairage de la clé de contact
et du chauffage de porte, BCM, module de commande de climatisation, Plafonnier,
Moniteur avant, Lampe du coffre à gants, Connecteur de liaison de données, InterrupteurIMS, Lampe de courtoisie gauche/droite, Capteur automatique de luminosité, Récepteur
RF, Lampe console plafonnier, Horloge
AUDIO POWER CONNECTOR
15A Système audio
CLOCK
10A BCM, Horloge, Moniteur avant, Module de clé intelligente, PDM, Audio, Interrupteur du
rétroviseur extérieur électrique, AMP, Lampe de console du plafonnier
SPARE 1
10A -
A/CON
7.5A Module de commande climatisation, Boîte de relais/fusibles E/R (RLY.10)
S/HTR RR
20A Relais gauche et droit du siège chauffant arrière gauche/droit
S/ROOF
20A Toit ouvrant panoramique
P/OUTLET
15A Prise de courant avant N° 2
MODULE 2
7.5A Module de commande de la carrosserie
WIPER
25A Boîte de fusibles et de relais E/R (RLY. 11/RLY 12), moteur de l'essuie-glace avant, interrupteur multi-fonctions (essuie-glace)
MODULE 5
7.5A Module IMS du conducteur, Toit ouvrant panoramique, PDM, Capteur de pluie
DR LOCK
20A Relais de verrouillage/déverrouillage des portières
C/LIGHTER
15A Prise de courant avant N°1, allume-cigare

755
Entretien

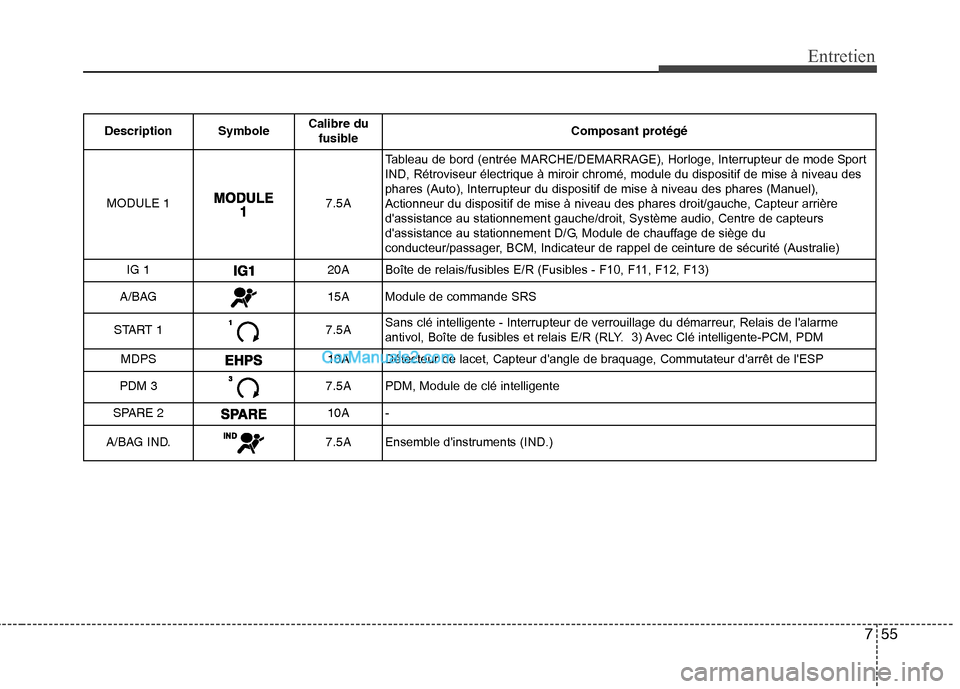

Description SymboleCalibre du
fusible Composant protégé
MODULE 1
7.5A Tableau de bord (entrée MARCHE/DEMARRAGE), Horloge, Interrupteur de mode Sport IND, Rétroviseur électrique à miroir chromé, module du dispositif de mise à niveau desphares (Auto), Interrupteur du dispositif de mise à niveau des phares (Manuel),Actionneur du dispositif de mise à niveau des phares droit/gauche, Capteur arrière
d'assistance au stationnement gauche/droit, Système audio, Centre de capteurs
d'assistance au stationnement D/G, Module de chauffage de siège du
conducteur/passager, BCM, Indicateur de rappel de ceinture de sécurité (Australie)
IG 1
20A Boîte de relais/fusibles E/R (Fusibles - F10, F11, F12, F13)
A/BAG
15A Module de commande SRS
START 1
7.5A Sans clé intelligente - Interrupteur de verrouillage du démarreur, Relais de l'alarme
antivol, Boîte de fusibles et relais E/R (RLY. 3) Avec Clé intelligente-PCM, PDM
MDPS
10A Détecteur de lacet, Capteur d'angle de braquage, Commutateur d'arrêt de l'ESP
PDM 3
7.5A PDM, Module de clé intelligente
SPARE 2
10A -
A/BAG IND.
7.5A Ensemble d'instruments (IND.)

Entretien
56
7
Description Symbole Calibre
du fusible Composant protégé
MULTI
FUSIBLES
60A Boîtier de jonction I/P (Fusible - F23 / F28, Module de commande IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, Connecteur d'alimentation - F17)
60A
Boîtier de jonction I/P (Fusible - F3 / F4 / F10 / F15 /F16, Connecteur d'alimentation - F18, Relais
des vitres électriques)
40ASans clé intelligente - Commutateur d'allumage, Avec clé intelligente - RLY. 1 (Relais ACC), RLY. 9 (Relais IG1)
40A Module de commande ESP, module de commande ABS
40A RLY. 3 (Relais du désembueur de lunette arrière)
40A RLY. 14 (Relai de la soufflante)
60ABoîtier de jonction I/P (Fusible - F1 / F2 / F9 / F14, Module de commande IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSIBLES
10A Module de commande de climatisation (Auto)
10A Interrupteur de feux de recul (M/T), RLY. 8 (Relais des feux de recul) (A/T)
10A Module de commande ESP, module de commande ABS, RLY 13 (Relais HAC)
15A Capteur de vitesse du véhicule (M/T), Commutateur de plage de vitesse (A/T), RLY. 6 (Relais Start2)
10A Commutateur des feux stop, PCM
30A Sans clé intelligente - Commutateur d'allumage, RLY. 3 (Relais Start1), Avec clé intelligente - RLY. 3
(Relais Start1), RLY. 10 (Relais IG2)
30ARelais du lave-phares
40A Boîtier EMS (Fusible - F35/ F36/ F37/ F38)
Panneau de fusibles principal du compartiment moteur

757
Entretien

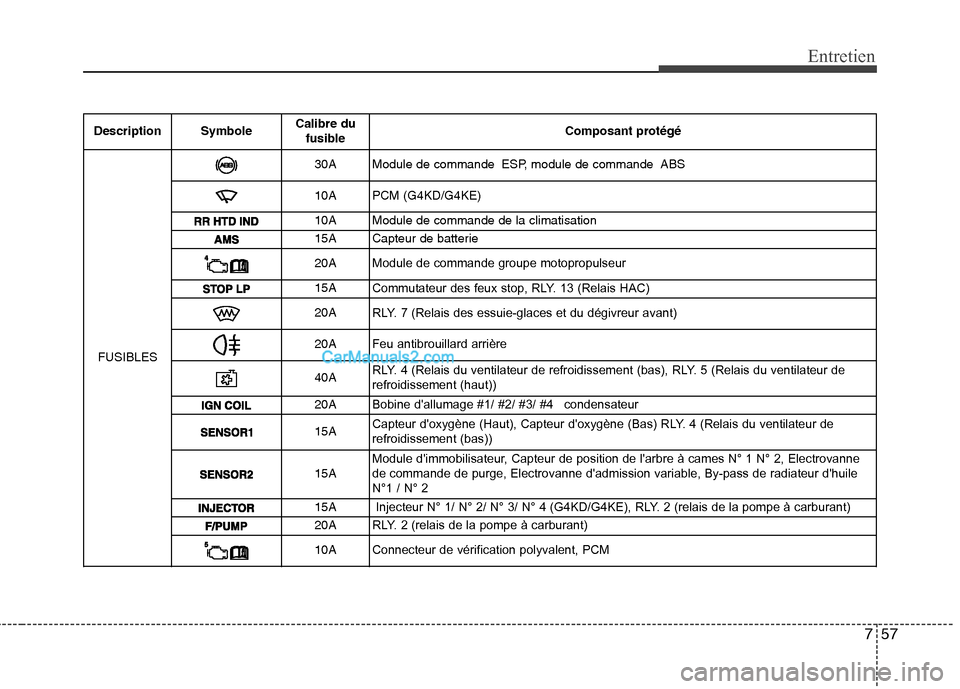

Description SymboleCalibre du
fusible Composant protégé
FUSIBLES
30A Module de commande ESP, module de commande ABS
10A PCM (G4KD/G4KE)
10A Module de commande de la climatisation
15A Capteur de batterie
20A Module de commande groupe motopropulseur
15A
Commutateur des feux stop, RLY. 13 (Relais HAC)
20ARLY. 7 (Relais des essuie-glaces et du dégivreur avant)
20A
Feu antibrouillard arrière
40ARLY. 4 (Relais du ventilateur de refroidissement (bas), RLY. 5 (Relais du ventilateur de refroidissement (haut))
20A
Bobine d'allumage #1/ #2/ #3/ #4 condensateur
15ACapteur d'oxygène (Haut), Capteur d'oxygène (Bas) RLY. 4 (Relais du ventilateur de refroidissement (bas))
15AModule d'immobilisateur, Capteur de position de l'arbre à cames N° 1 N° 2, Electrovanne
de commande de purge, Electrovanne d'admission variable, By-pass de radiateur d'huileN°1 / N° 2
15A
Injecteur N° 1/ N° 2/ N° 3/ N° 4 (G4KD/G4KE), RLY. 2 (relais de la pompe à carburant)
20A
RLY. 2 (relais de la pompe à carburant)
10AConnecteur de vérification polyvalent, PCM

Entretien
58
7

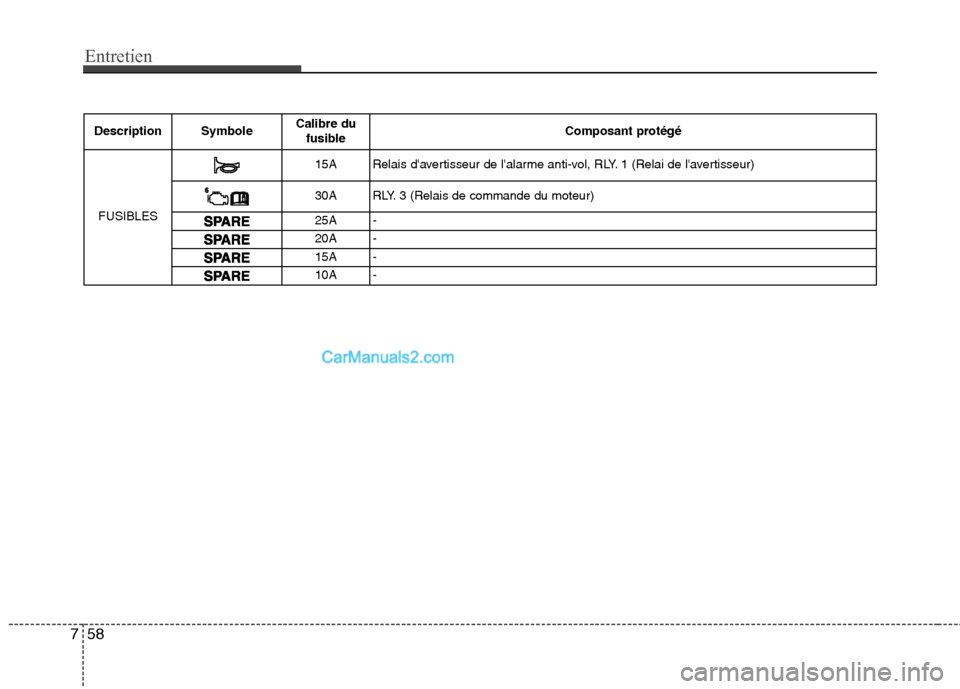

Description Symbole Calibre du
fusible Composant protégé
FUSIBLES
15A Relais d'avertisseur de l'alarme anti-vol, RLY. 1 (Relai de l'avertisseur)
30A RLY. 3 (Relais de commande du moteur)
25A -
20A -
15A -
10A -
