Entretien
56
7
Description Symbole Calibre
du fusible Composant protégé
MULTI
FUSIBLES
60A Boîtier de jonction I/P (Fusible - F23 / F28, Module de commande IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, Connecteur d'alimentation - F17)
60A
Boîtier de jonction I/P (Fusible - F3 / F4 / F10 / F15 /F16, Connecteur d'alimentation - F18, Relais
des vitres électriques)
40ASans clé intelligente - Commutateur d'allumage, Avec clé intelligente - RLY. 1 (Relais ACC), RLY. 9 (Relais IG1)
40A Module de commande ESP, module de commande ABS
40A RLY. 3 (Relais du désembueur de lunette arrière)
40A RLY. 14 (Relai de la soufflante)
60ABoîtier de jonction I/P (Fusible - F1 / F2 / F9 / F14, Module de commande IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSIBLES
10A Module de commande de climatisation (Auto)
10A Interrupteur de feux de recul (M/T), RLY. 8 (Relais des feux de recul) (A/T)
10A Module de commande ESP, module de commande ABS, RLY 13 (Relais HAC)
15A Capteur de vitesse du véhicule (M/T), Commutateur de plage de vitesse (A/T), RLY. 6 (Relais Start2)
10A Commutateur des feux stop, PCM
30A Sans clé intelligente - Commutateur d'allumage, RLY. 3 (Relais Start1), Avec clé intelligente - RLY. 3
(Relais Start1), RLY. 10 (Relais IG2)
30ARelais du lave-phares
40A Boîtier EMS (Fusible - F35/ F36/ F37/ F38)

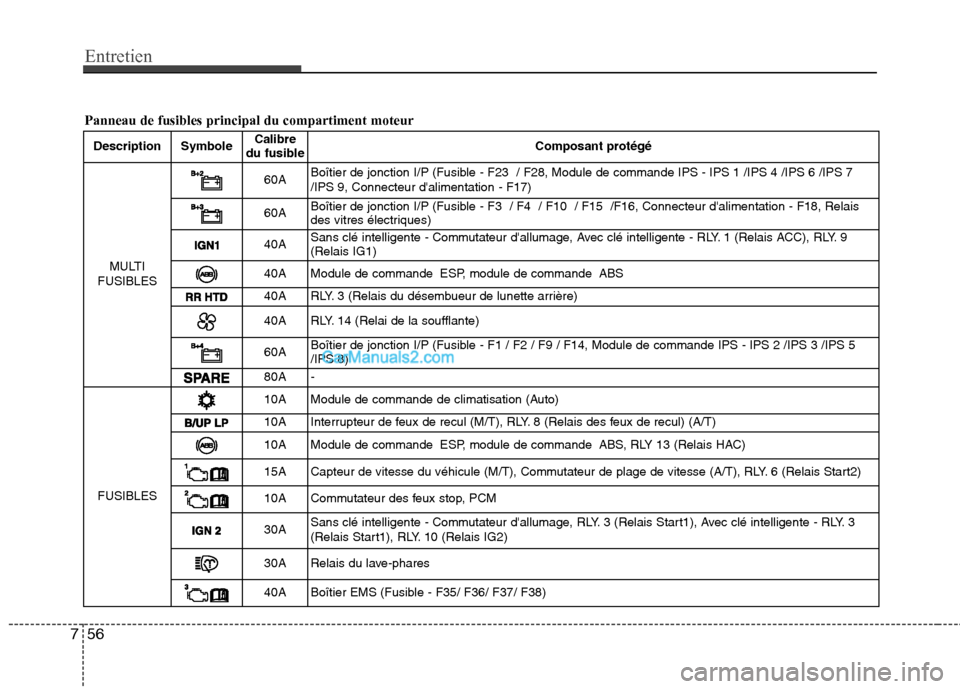

Panneau de fusibles principal du compartiment moteur
