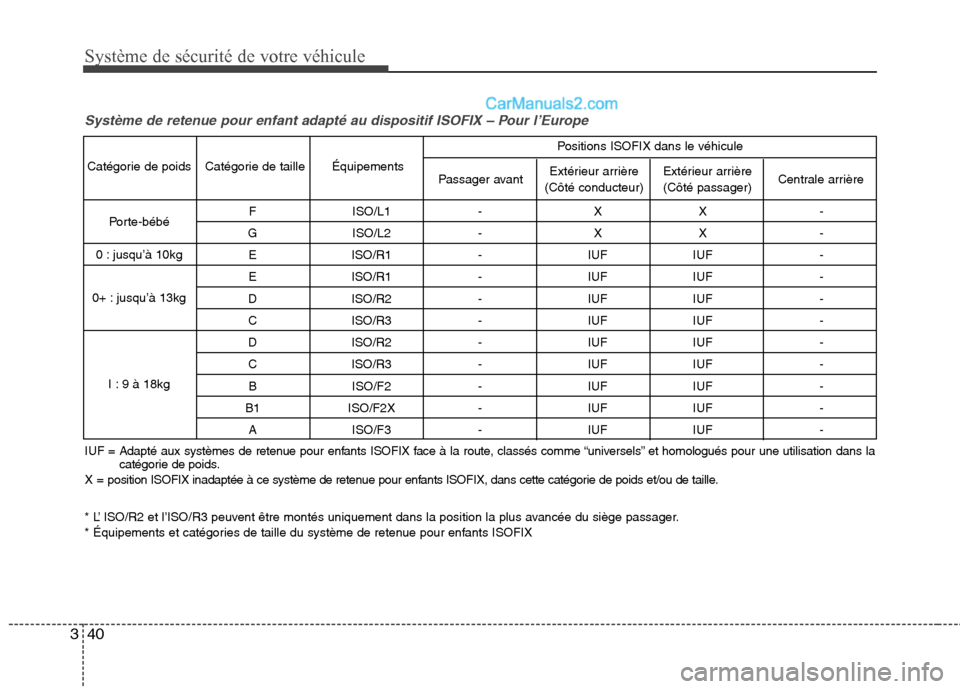

Système de sécurité de votre véhicule
40
3
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Extérieur arrière(Côté passager)
Extérieur arrière
(Côté conducteur)
Passager avant
Équipements
Catégorie de taille
Catégorie de poids
Porte-bébé
0 : jusqu’à 10kg
0+ : jusqu’à 13kg
I : 9 à 18kg Centrale arrière
Positions ISOFIX dans le véhicule
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans la
catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Équipements et catégories de taille du système de retenue pour enfants ISOFIX
Système de retenue pour enfant adapté au dispositif ISOFIX – Pour l’Europe

341

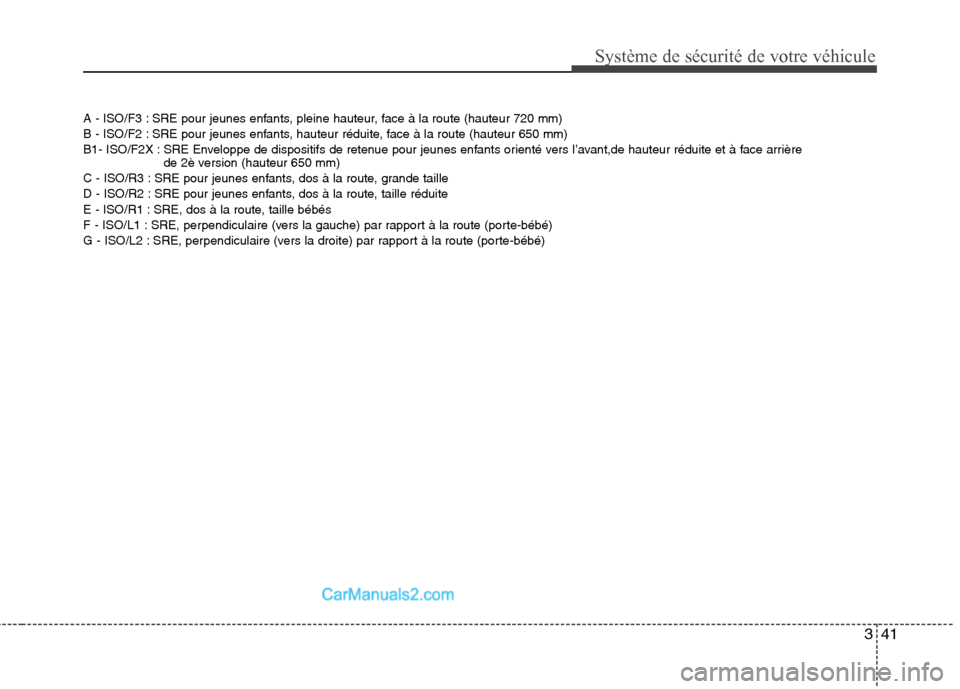

Système de sécurité de votre véhicule
A - ISO/F3 : SRE pour jeunes enfants, pleine hauteur, face à la route (hauteur 720 mm)
B - ISO/F2 : SRE pour jeunes enfants, hauteur réduite, face à la route (hauteur 650 mm)
B1- ISO/F2X : SRE Enveloppe de dispositifs de retenue pour jeunes enfants orienté vers l’avant,de hauteur réduite et à face arrière
de 2è version (hauteur 650 mm)
C - ISO/R3 : SRE pour jeunes enfants, dos à la route, grande taille
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

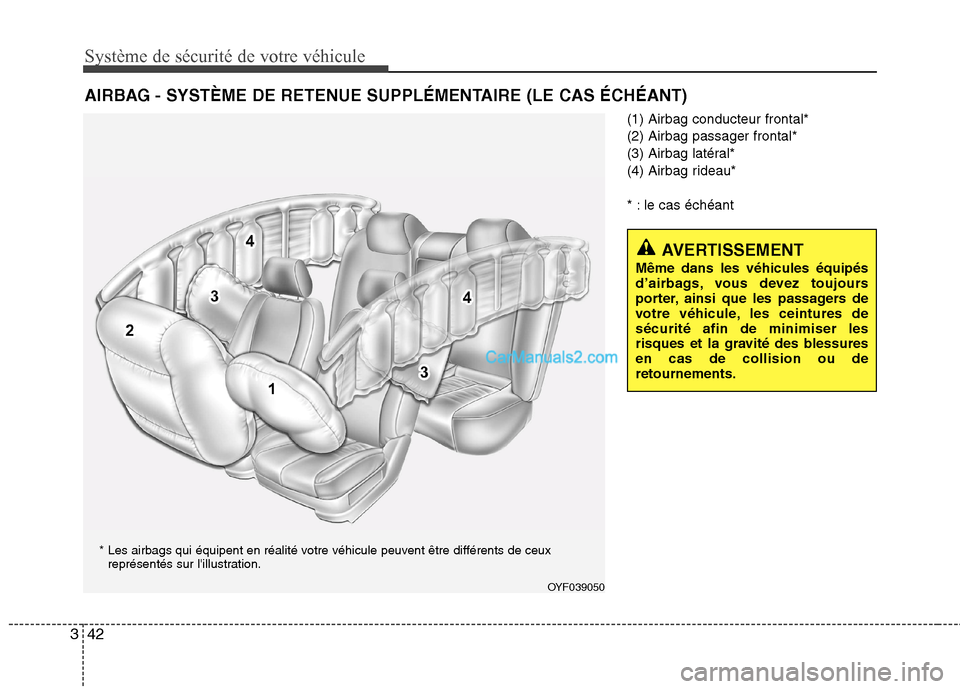

Système de sécurité de votre véhicule
42
3
(1) Airbag conducteur frontal* (2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures desécurité afin de minimiser les
risques et la gravité des blessuresen cas de collision ou deretournements.
OYF039050OYF039050
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

343

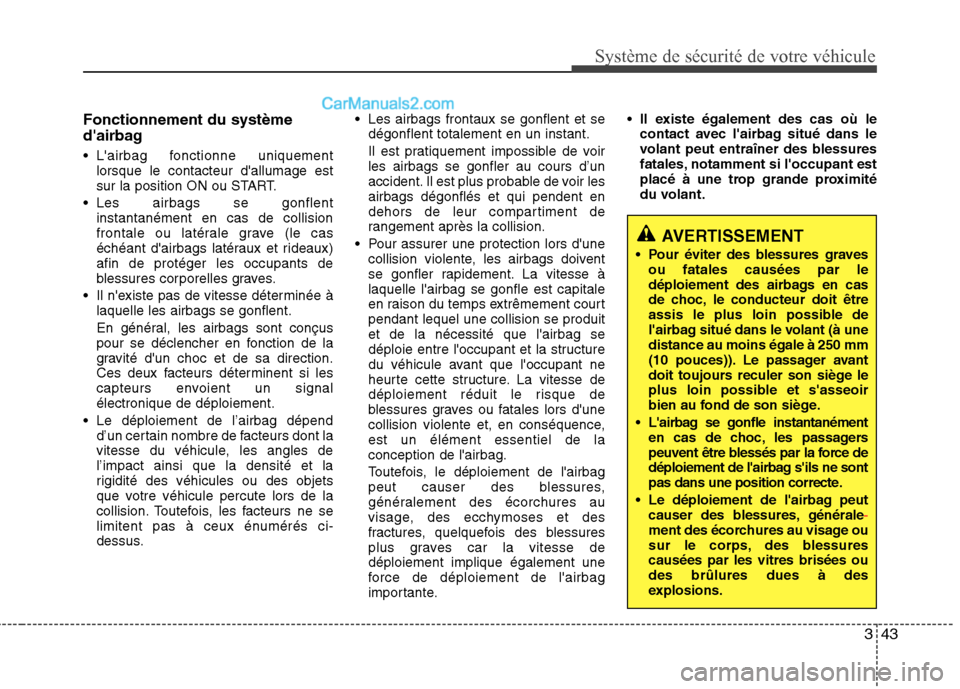

Système de sécurité de votre véhicule
Fonctionnement du système
d'airbag
L'airbag fonctionne uniquementlorsque le contacteur d'allumage est
sur la position ON ou START.
Les airbags se gonflent instantanément en cas de collision
frontale ou latérale grave (le cas
échéant d'airbags latéraux et rideaux)afin de protéger les occupants de
blessures corporelles graves.
Il n'existe pas de vitesse déterminée à laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signalélectronique de déploiement.
Le déploiement de l’airbag dépend d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles del’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus. Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir les airbags se gonfler au cours d’un
accident. Il est plus probable de voir lesairbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
Pour assurer une protection lors d'une collision violente, les airbags doivent
se gonfler rapidement. La vitesse àlaquelle l'airbag se gonfle est capitale
en raison du temps extrêmement courtpendant lequel une collision se produitet de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,est un élément essentiel de laconception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse dedéploiement implique également une
force de déploiement de l'airbag
importante. Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.
AVERTISSEMENT
Pour éviter des blessures graves ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à unedistance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
L'airbag se gonfle instantanément en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
Le déploiement de l'airbag peut causer des blessures, générale
-ment des écorchures au visage ou
sur le corps, des blessurescausées par les vitres brisées oudes brûlures dues à des
explosions.

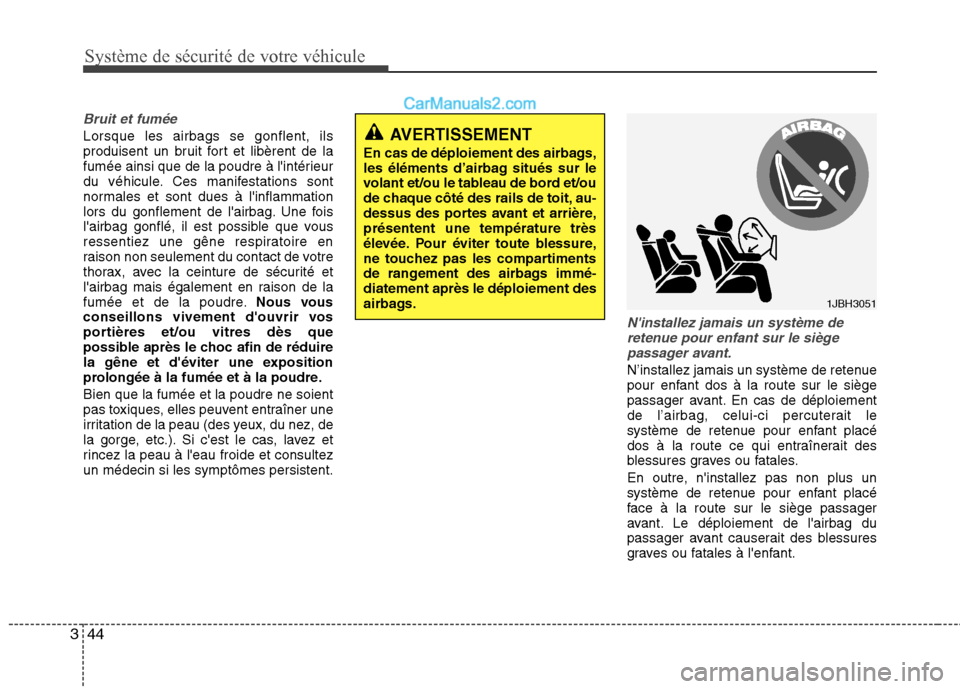

Système de sécurité de votre véhicule
44
3
Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre. Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre. Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultezun médecin si les symptômes persistent.
N'installez jamais un système de
retenue pour enfant sur le siège passager avant.
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbags immé-diatement après le déploiement des
airbags.
1JBH3051

345

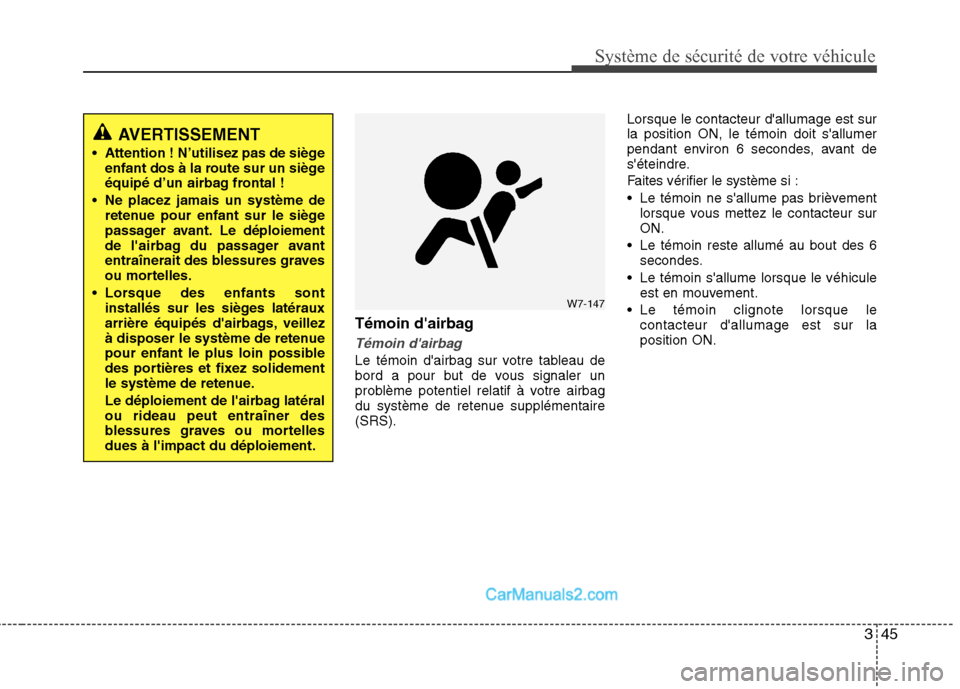

Système de sécurité de votre véhicule
Témoin d'airbag
Témoin d'airbag
Le témoin d'airbag sur votre tableau de
bord a pour but de vous signaler un
problème potentiel relatif à votre airbag
du système de retenue supplémentaire(SRS).Lorsque le contacteur d'allumage est surla position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
Faites vérifier le système si :
Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur ON.
Le témoin reste allumé au bout des 6 secondes.
Le témoin s'allume lorsque le véhicule est en mouvement.
Le témoin clignote lorsque le contacteur d'allumage est sur laposition ON.
AVERTISSEMENT
Attention ! N’utilisez pas de siège enfant dos à la route sur un siège
équipé d’un airbag frontal !
Ne placez jamais un système de retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
Lorsque des enfants sont installés sur les sièges latéraux
arrière équipés d'airbags, veillez
à disposer le système de retenue
pour enfant le plus loin possible
des portières et fixez solidement
le système de retenue.
Le déploiement de l'airbag latéral ou rideau peut entraîner des
blessures graves ou mortellesdues à l'impact du déploiement.
W7-147

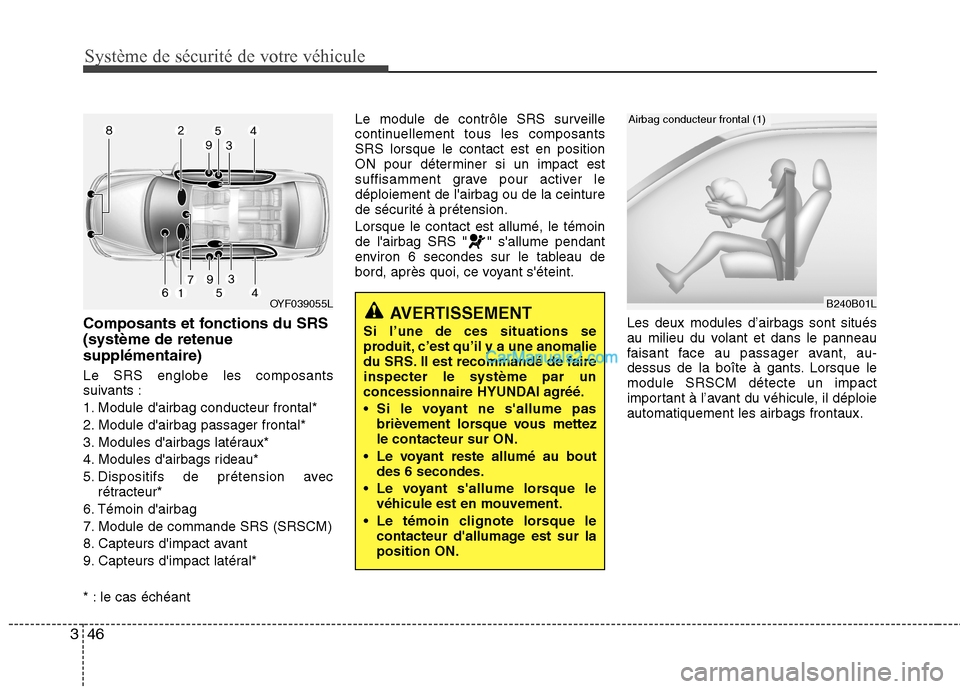

Système de sécurité de votre véhicule
46
3
Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal*
2. Module d'airbag passager frontal*
3. Modules d'airbags latéraux*
4. Modules d'airbags rideau*
5. Dispositifs de prétension avec
rétracteur*
6. Témoin d'airbag
7. Module de commande SRS (SRSCM)
8. Capteurs d'impact avant
9. Capteurs d'impact latéral*
* : le cas échéant Le module de contrôle SRS surveille
continuellement tous les composantsSRS lorsque le contact est en position
ON pour déterminer si un impact est
suffisamment grave pour activer ledéploiement de l'airbag ou de la ceinture
de sécurité à prétension. Lorsque le contact est allumé, le témoin
de l'airbag SRS " " s'allume pendant
environ 6 secondes sur le tableau de
bord, après quoi, ce voyant s'éteint.
Les deux modules d’airbags sont situés
au milieu du volant et dans le panneau
faisant face au passager avant, au-
dessus de la boîte à gants. Lorsque lemodule SRSCM détecte un impact
important à l’avant du véhicule, il déploieautomatiquement les airbags frontaux.AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Il est recommandé de faireinspecter le système par un
concessionnaire HYUNDAI agréé.
Si le voyant ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON.
Le voyant reste allumé au bout des 6 secondes.
Le voyant s'allume lorsque le véhicule est en mouvement.
Le témoin clignote lorsque le contacteur d'allumage est sur laposition ON.OYF039055LB240B01L
Airbag conducteur frontal (1)

347

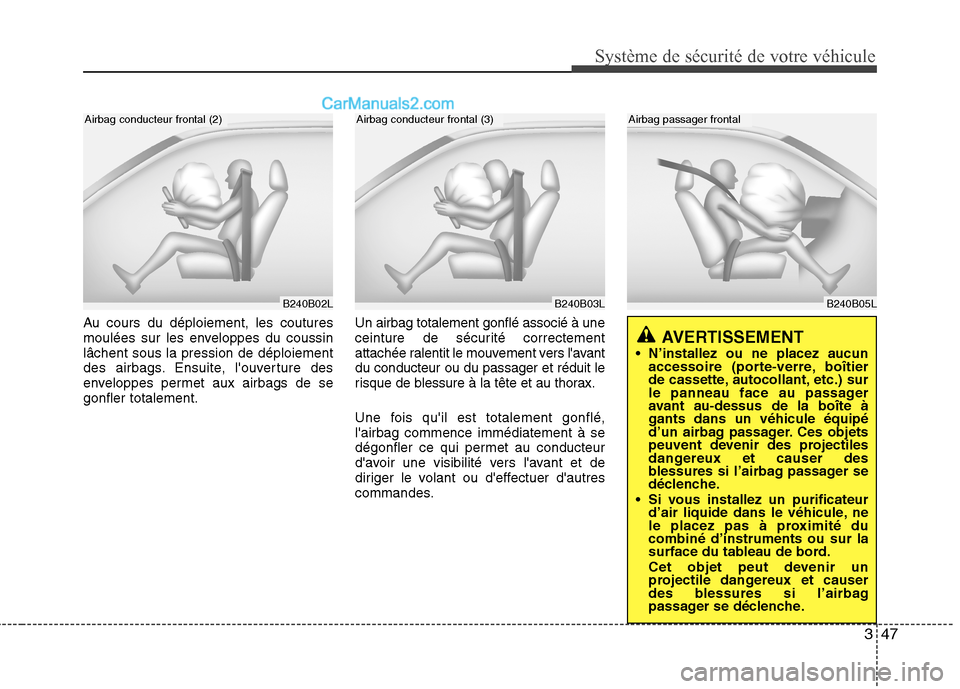

Système de sécurité de votre véhicule
Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement.Un airbag totalement gonflé associé à une
ceinture de sécurité correctement
attachée ralentit le mouvement vers l'avantdu conducteur ou du passager et réduit le
risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte àgants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
Si vous installez un purificateur d’air liquide dans le véhicule, ne
le placez pas à proximité ducombiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal
