Entretien
54
7

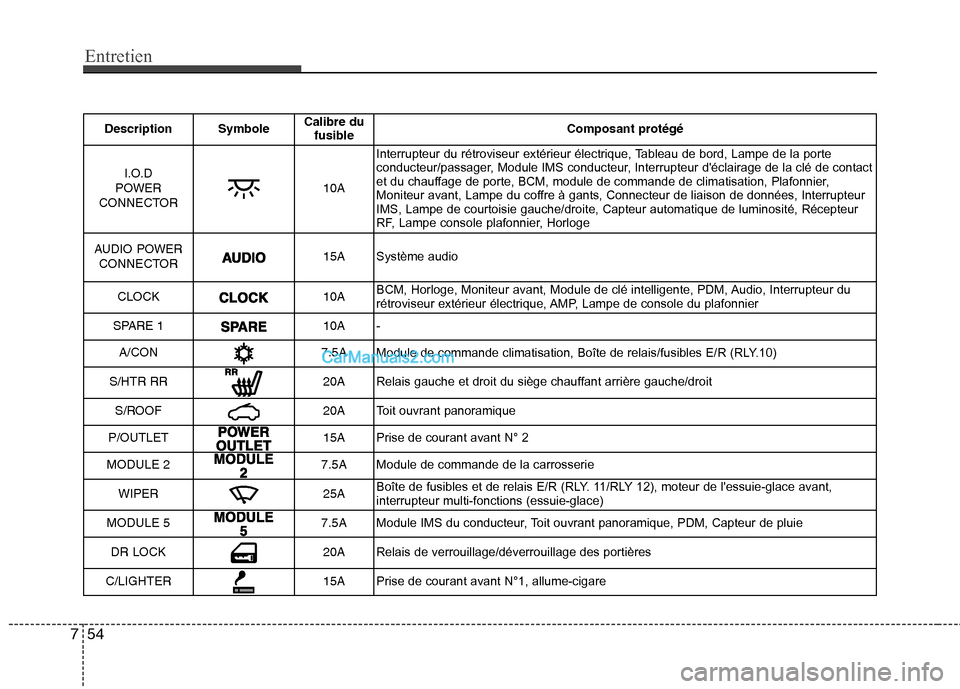

Description Symbole Calibre du
fusible Composant protégé
I.O.D
POWER
CONNECTOR
10A Interrupteur du rétroviseur extérieur électrique, Tableau de bord, Lampe de la porte
conducteur/passager, Module IMS conducteur, Interrupteur d'éclairage de la clé de contact
et du chauffage de porte, BCM, module de commande de climatisation, Plafonnier,
Moniteur avant, Lampe du coffre à gants, Connecteur de liaison de données, InterrupteurIMS, Lampe de courtoisie gauche/droite, Capteur automatique de luminosité, Récepteur
RF, Lampe console plafonnier, Horloge
AUDIO POWER CONNECTOR
15A Système audio
CLOCK
10A BCM, Horloge, Moniteur avant, Module de clé intelligente, PDM, Audio, Interrupteur du
rétroviseur extérieur électrique, AMP, Lampe de console du plafonnier
SPARE 1
10A -
A/CON
7.5A Module de commande climatisation, Boîte de relais/fusibles E/R (RLY.10)
S/HTR RR
20A Relais gauche et droit du siège chauffant arrière gauche/droit
S/ROOF
20A Toit ouvrant panoramique
P/OUTLET
15A Prise de courant avant N° 2
MODULE 2
7.5A Module de commande de la carrosserie
WIPER
25A Boîte de fusibles et de relais E/R (RLY. 11/RLY 12), moteur de l'essuie-glace avant, interrupteur multi-fonctions (essuie-glace)
MODULE 5
7.5A Module IMS du conducteur, Toit ouvrant panoramique, PDM, Capteur de pluie
DR LOCK
20A Relais de verrouillage/déverrouillage des portières
C/LIGHTER
15A Prise de courant avant N°1, allume-cigare
