2012 Hyundai Elantra Manual del propietario (in Spanish)

Qué hacer en caso de emergencia
16
6
La cubierta de la rueda de
repuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
No utilice la cubierta de la rueda de repuesto de emergencia en
ningún otra rueda, ni neumáticos
estándar, neumáticos de nieve,tapacubos o estabilizadores en la
rueda de repuesto de emergencia.
Si lo hace, puede dañar estoselementos u otros componentes
del coche.
No utilice más de una rueda de repuesto de emergencia al mismo
tiempo.
No arrastre un remolque mientras lleve la rueda de repuesto deemergencia

617
Qué hacer en caso de emergencia
REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.
Para obtener información sobre cómo arrastrar un remolque, consulte elcapítulo 5, “Arrastre de un remolque”.
El vehículo se puede remolcar con las
ruedas traseras apoyadas en el suelo
(sin carrito de transporte) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
PRECAUCIÓN
No se debe remolcar el vehículo hacia atrás con las ruedasdelanteras en el suelo, ya que podría averiarse.
No remolque con un equipo de tipo eslinga. Utilice un elevadorde ruedas o una plataforma.
OMC045012 carrito
A
B
C
HXD02
HXD03

Qué hacer en caso de emergencia
18
6

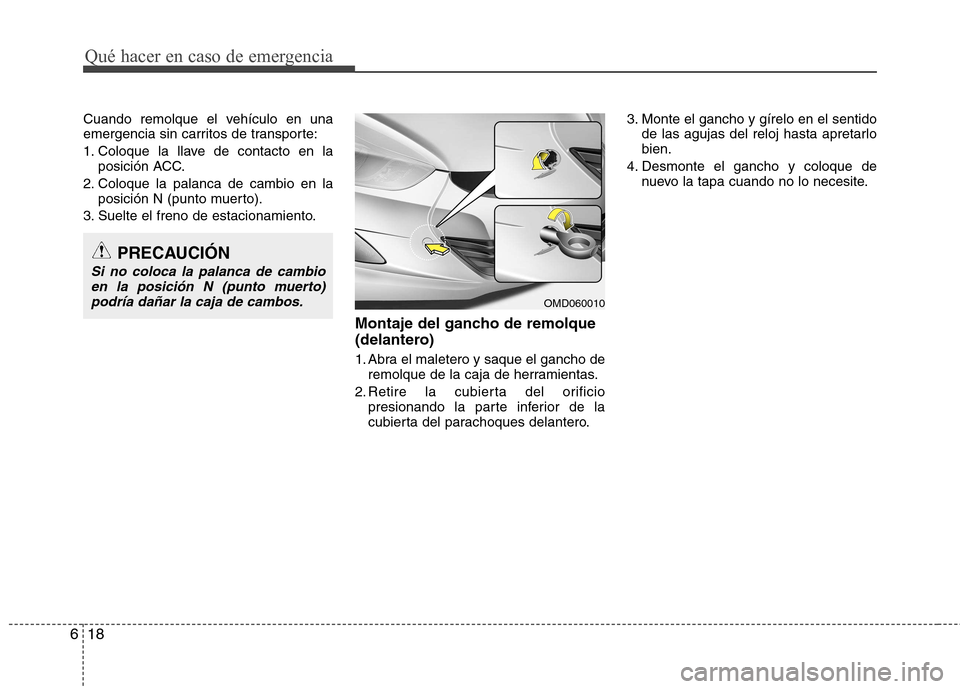

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la posición N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de remolque
(delantero)
1. Abra el maletero y saque el gancho deremolque de la caja de herramientas.
2. Retire la cubierta del orificio presionando la parte inferior de la
cubierta del parachoques delantero. 3. Monte el gancho y gírelo en el sentido
de las agujas del reloj hasta apretarlobien.
4. Desmonte el gancho y coloque de nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
OMD060010

619
Qué hacer en caso de emergencia
Remolque de emergencia (opcional) Si es necesario remolcar el vehículo, recomendamos que acuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho deremolque de emergencia situado bajo la
parte delantera (o trasera) del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
No utilice los ganchos de remolque
para sacar un vehículo del barro, terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
No remolque un vehículo más pesado que el vehículo remolcador.
Los conductores de ambos vehículos deberían comunicarse frecuentemente. Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
Sujete firmemente el cable o la cadena al gancho.
No dé tirones sobre el gancho. Aplique la fuerza de forma progresiva.
Para evitar que se produzcan daños en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre enlínea recta.
PRECAUCIÓN
Sujete una correa de remolque a
los ganchos dispuestos para estefin.
Si usa otras partes del vehículo que no sean los ganchos deremolque, puede dañar la carrocería del vehículo.
Utilice un cable o una cadena fabricados especialmente pararemolcar vehículos. Sujetefirmemente el cable o la cadena al gancho de remolque.
OMD060011N
OMD060007
■ Delantero
■Trasero

Qué hacer en caso de emergencia
20
6
Use un cable de remolque de menos
de 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm
(12 pulg.) a la parte central del cable
para ver bien éste.
Conduzca con cuidado evitando que el cable pierda tensión.
Precauciones para efectuar un
remolque de emergencia
Gire la llave de contacto a la posición ACC para que el volante no esté
bloqueado.
Coloque la palanca de cambio en la posición N (punto muerto).
Suelte el freno de estacionamiento.
Pise el pedal del freno con más fuerza de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
Se necesitará mayor esfuerzo para mover el volante, ya que el sistema dedirección asistida no funcionará.
Si baja por una pendiente prolongada, los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos seenfríen.
ADVERTENCIA
Tenga mucho cuidado cuando remolque el vehículo.
Evite tirones bruscos o maniobras irregulares que puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
Si no se puede mover el vehículo averiado, no se empeñe en
remolcarlo. Pida ayuda a unconcesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
Remolque el vehículo tan en línea recta como sea posible.
Manténgase alejado del vehículo durante el remolque.
OED066029

621
Qué hacer en caso de emergencia

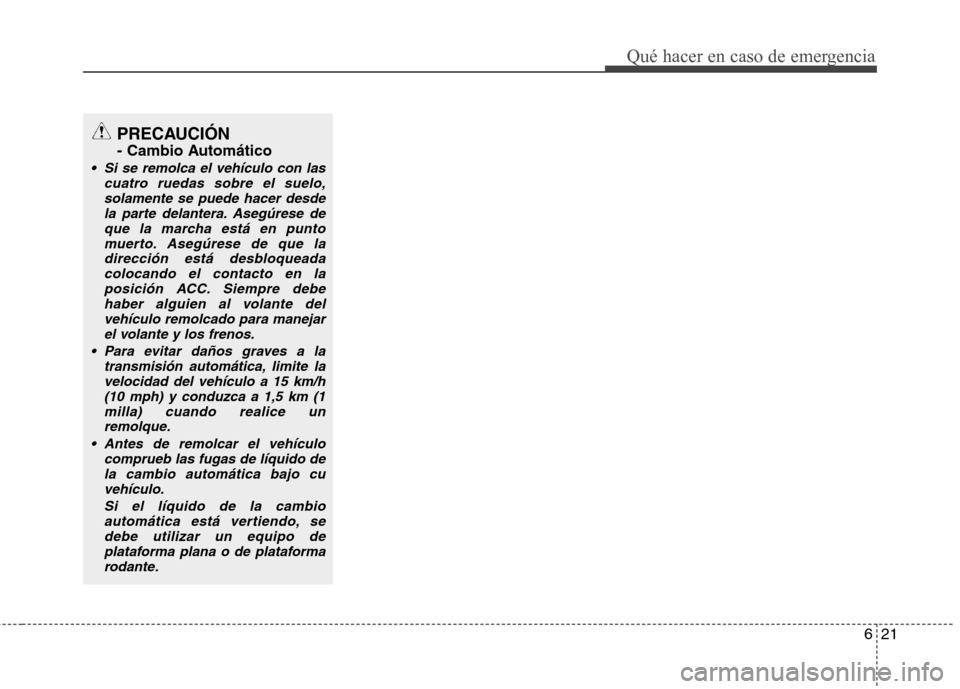

PRECAUCIÓN
- Cambio Automático
Si se remolca el vehículo con lascuatro ruedas sobre el suelo,solamente se puede hacer desde
la parte delantera. Asegúrese deque la marcha está en punto muerto. Asegúrese de que la
dirección está desbloqueadacolocando el contacto en la posición ACC. Siempre debehaber alguien al volante del
vehículo remolcado para manejarel volante y los frenos.
Para evitar daños graves a la transmisión automática, limite lavelocidad del vehículo a 15 km/h
(10 mph) y conduzca a 1,5 km (1milla) cuando realice unremolque.
Antes de remolcar el vehículo comprueb las fugas de líquido de
la cambio automática bajo cu vehículo.
Si el líquido de la cambioautomática está vertiendo, se
debe utilizar un equipo deplataforma plana o de plataformarodante.

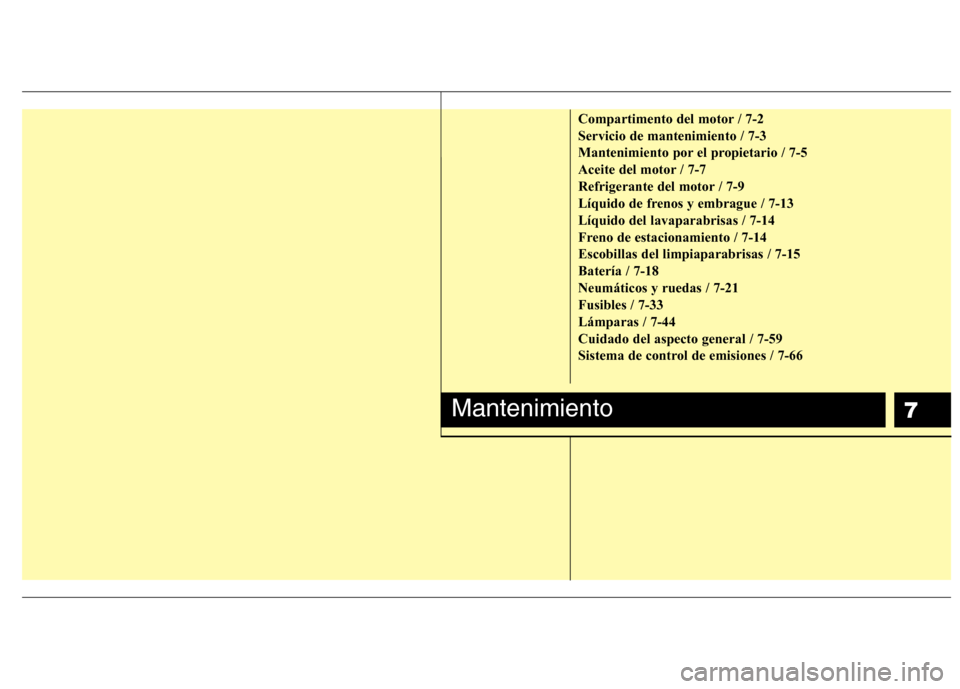

7
Compartimento del motor / 7-2 Servicio de mantenimiento / 7-3
Mantenimiento por el propietario / 7-5
Aceite del motor / 7-7
Refrigerante del motor / 7-9
Líquido de frenos y embrague / 7-13Líquido del lavaparabrisas / 7-14
Freno de estacionamiento / 7-14Escobillas del limpiaparabrisas / 7-15Batería / 7-18Neumáticos y ruedas / 7-21Fusibles / 7-33Lámparas / 7-44Cuidado del aspecto general / 7-59
Sistema de control de emisiones / 7-66
Mantenimiento

Mantenimiento
2
7

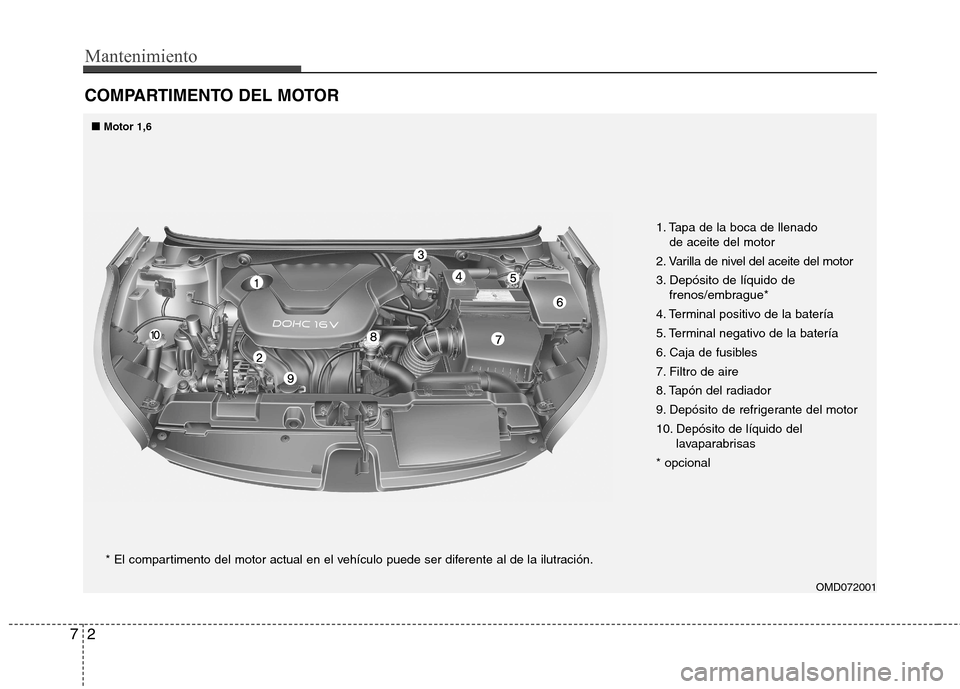

COMPARTIMENTO DEL MOTOR
OMD072001
■■
Motor 1,6
1. Tapa de la boca de llenado de aceite del motor
2. Varilla de nivel del aceite del motor 3.
Depósito de líquido de
frenos/embrague*
4. Terminal positivo de la batería
5. Terminal negativo de la batería
6. Caja de fusibles
7. Filtro de aire
8. Tapón del radiador
9. Depósito de refrigerante del motor
10. Depósito de líquido del lavaparabrisas
* opcional
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilutración.
