2012 Hyundai Elantra Manual del propietario (in Spanish)

735
Mantenimiento

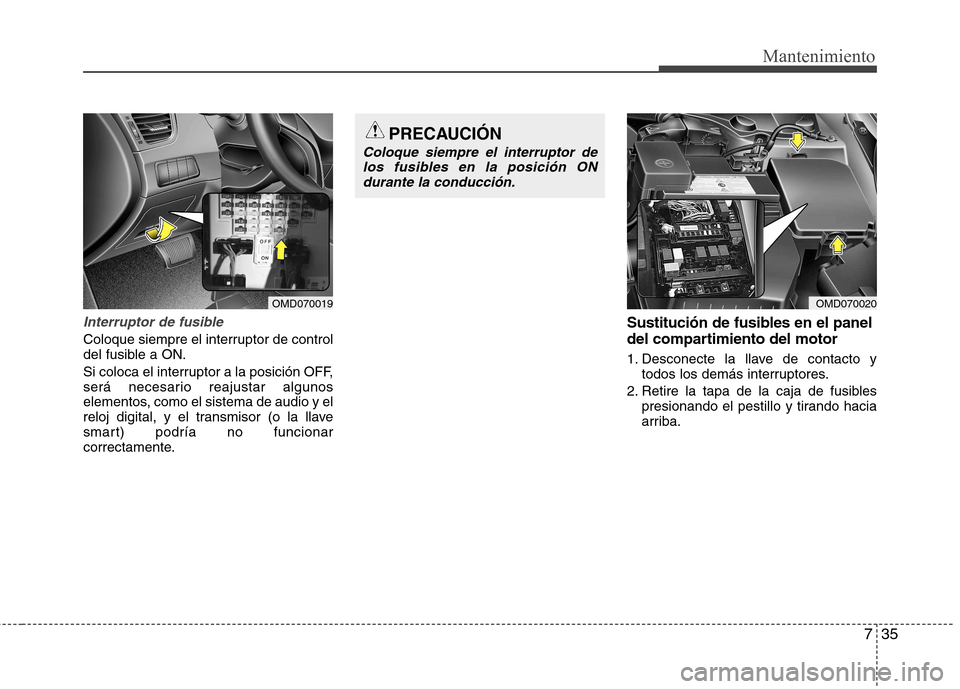

Interruptor de fusible
Coloque siempre el interruptor de control
del fusible a ON.
Si coloca el interruptor a la posición OFF,
será necesario reajustar algunos
elementos, como el sistema de audio y el
reloj digital, y el transmisor (o la llave
smart) podría no funcionar
correctamente.Sustitución de fusibles en el panel
del compartimiento del motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia
arriba.
OMD070019OMD070020
PRECAUCIÓN
Coloque siempre el interruptor de
los fusibles en la posición ONdurante la conducción.

Mantenimiento
36
7
3. Compruebe el estado del fusible
extraído y sustitúyalo si está fundido.
Para montar o desmontar un fusible,
utilice el quitafusibles en el panel de
fusibles del compartimento del motor.
4. Coloque un fusible nuevo de las mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
Fusible principal
Si el fusible principal está quemado, desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Retire las tuercas que se muestran en la figura anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
Multifusible
Si el Multifusible está quemado, desmóntelo como sigue:
1. Extraiga el panel de fusible en el ladoderecho del compartimento del motor.
2. Retire las tuercas que se muestran en la figura anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽✽
ATENCIÓN
Si se funde el fusible principal o el multifusible, consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimientodel motor, coloque su tapa
sujetándola bien. Si no, puedenproducirse averías eléctricas acausa del agua que pueda entrar.
OMD070021OMD070022

737
Mantenimiento
✽✽
ATENCIÓN
Es posible que no todas las descripciones del panel de fusiblescontenidas en este manual sean deaplicación para su vehículo. Lainformación es actual en el momento de
impresión. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.

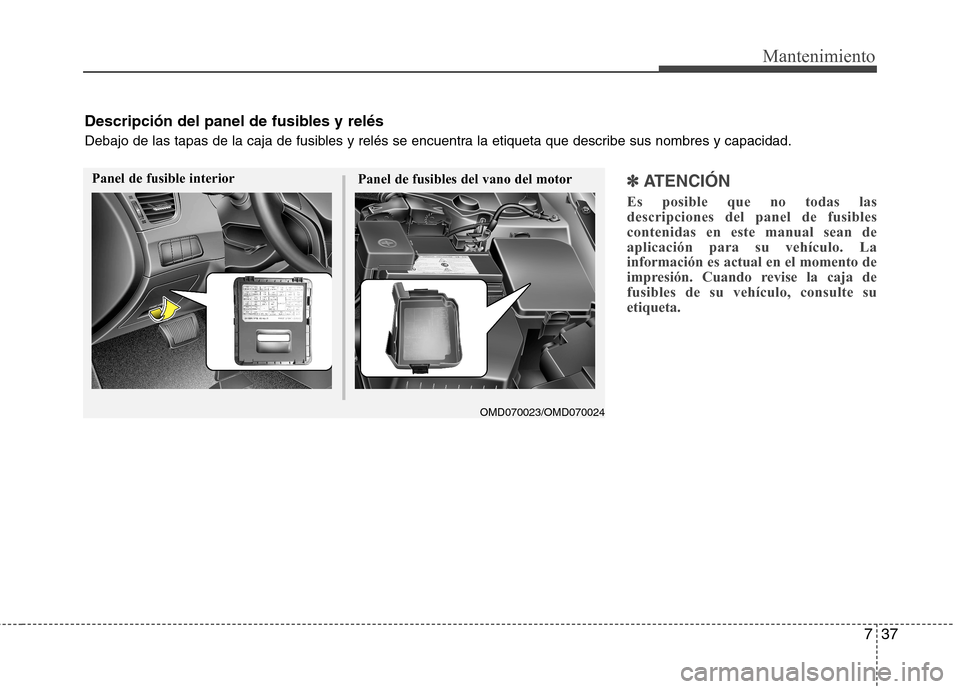

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Panel de fusible interior Panel de fusibles del vano del motor
OMD070023/OMD070024

Mantenimiento
38
7
Panel de fusible interior
DescripciónSímboloAmperaje del
fusibleCircuito protegido
START7,5A
Sin llave smart: caja de relés ICM (relé de la alarma antirrobo)
Con la llave smart : A/T - interruptor del margen del semieje, M/T - ECM, fusible E/R y caja de relés (relé 5), módulo de control de
la llave smart
A/BAG15AMódulo de control SRS
A/BAG IND7,5ATablero de instrumentos
MDPS7,5AMódulo de control EPS
POWER OUTLET FRT15AToma de corriente
BCM7,5AMódulo de control de llave smart, BCM
A/CON SW7,5AMódulo de control A/C
MODULE 27,5ARetrovisor electrocrómico, interruptor ESP OFF
SPARE 110A-
MODULE 47,5A
Sensor trasero de ayuda de estacionamiento IZQ/DCH (DENTRO),
sensor trasero de ayuda de estacionamiento IZQ/DCH (FUERA),
interruptor del dispositivo de nivelación de faros, actuador del dispositivo de nivelación
de faros IZQ/DCH, módulo de control A/C (A/C auto)
IG120AFusible E/R y caja de relés (fusibles - F9, F10, F11, F12, F13)
PDM 37,5AMódulo de control de la llave Smart
C/LIGHTER20AMechero

739
Mantenimiento
DescripciónSímboloAmperaje delfusibleCircuito protegido
MODULE 610AInterruptor del retrovisor eléctrico exterior, sistema de audio, reloj digital
HTD MIRR10ARetrovisor eléctrico exterior del conductor/acompañante, ECM(G4FC), módulo de control A/C
MODULE 37,5ASistema de audio, reloj digital, BCM, tablero de instrumentos,
módulo del calefactor del asiento del conductor/acompañante
SPARE 310A-
AMP 220A-
SUNROOF15ATecho solar
S/HEATER RR RH15AInterruptor del calefactor del asiento trasero DCH
SPARE 215A-
BLOWER10AMódulo de control A/C, reóstato del ventilador, ECM/PCM(G4NB)
INTERIOR LAMP10ALuz del maletero, luz de cortesía IZQ/DCH, luz del habitáculo,
luz de la consola del techo, ilum.
llave de encendido e interruptor de advertencia de las puertas
TRUNK10ARelé del maletero
MODULE 17,5AInterruptor de modo deportivo (A/T), solenoide de la llave (sin llave smart)
SPARE 415A-
S/HEATER RR LH15AInterruptor del calefactor del asiento trasero IZQ
MODULE 77,5AMódulo de control de llave smart, BCM
SPARE 610A-

Mantenimiento
40
7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
MULTIMEDIA 120ASistema de audio
P/WDW RH25ARelé del elevalunas eléctrico DCH, módulo de seguridad del elevalunas eléctrico del lado del conductor (conducción DCH)
PDM 27,5AMódulo de control llave smart, interruptor de botón de arranque/parada
FOG LP RR10ACaja de relés ICM (relé de la luz antiniebla trasera)
WIPER FRT25ACaja de relés ICM (relé del sensor de lluvia), interruptor multifunción,
fusibles E/R y caja de relés (relé 2), motor del limpiaparabrisas
MODULE 57,5ATablero de instrumentos ionizado, sensor de lluvia, techo solar
MULTIMEDIA 27,5A-
AMP 125A-
PDM 125AMódulo de control de la llave Smart
SPARE 520A-
A/CON7,5AFusible E/R y caja de relés (relé 10), módulo de control A/C
MEMORY10ABCM, luz automática y fotosensor, tablero de instrumentos, conector de enlace de datos,
conector de actualización de la caja de conexiones smart, módulo de control A/C, reloj digital
P/WDW LH25ARelé del elevalunas eléctrico IZQ,
módulo de seguridad del elevalunas eléctrico del lado del conductor (conducción IZQ)
DR LOCK20ARelé de bloqueo de puertas, relé de desbloqueo de puertas
P/SEAT DRV30AInterruptor manual del asiento del conductor

741
Mantenimiento
Panel de fusibles del vano del motor
Amperaje delfusibleSímboloCircuito protegido
MULTI
FUSIBLE
80AMódulo de control EPS
60ACaja de conexiones smart (ARISU-LT 1 (4CH), IPS 1, IPS 6, FUSIBLE - F24, F31, F42)
40ARELÉ 11, RELÉ 12
40AMódulo de control ABS, módulo de control ESP, conector de comprobación multiusos
40ARELÉ 1
40ARELÉ 10
60ACaja de conexiones smart (relé del sonido del intermitente, ARISU-LT 2 (4CH), IPS (1CH), IPS (2CH), FUSIBLE - F19, F33, F44)
FUSIBLE
10ARetrovisor electrocrómico, luz de combinación trasera (int.) IZQ, luz de combinación trasera (int.)
DCH, interruptor luz marcha atrás - M/T, BCM, tablero de instrumentos
15ASensor de velocidad del vehículo - M/T, interruptor de margen del semieje A/T, TCM(G4FC)
15AG4FC - Bobina de encendido 1 /2 /3 /4, condensador
10AMódulo de control ABS, módulo de control ESP, conector de comprobación multifunción,
sensor del intervalo de intermitencia (con ESP)
10AInterruptor de la luz de freno, M/T - ECM, A/T - PCM
10ASensor de lluvia, M/T - ECM(G4NB), A/T - PCM(G4NB)
50ACaja de conexiones smart
(dispositivo de corte automático de fugas de corriente, FUSIBLE - F25, F32, F38, F43)
40ACaja EMS (relé de control del motor, FUSIBLE - F32, F33, F34)

Mantenimiento
42
7
Amperaje del
fusibleSímboloCircuito protegido
FUSIBLE
20AA/T - TCM(G4FC)
15AInterruptor de la luz de freno, módulo de control de la llave smart, relé de la luz de freno
20AMódulo del calefactor del asiento del conductor/acompañante
15ARELÉ 3 (con alarma antirrobo), RELÉ 8
40ASin llave smart: Interruptor de encendido, RELÉ 5, con llave smart: RELÉ 5, RELÉ 9
30AMódulo de control ABS, módulo de control ESP, conector de comprobación multiusos
40ARelé de la bomba de combustible
15ARelé del componente del aire acondicionado
10ARelé comp. A/C
10AInyector 1/ 2/ 3/ 4, relé de la bomba de combustible, relé comp. A/C
10AECM
20AECM
10ASensor de posición del árbol de levas 1 /2, módulo del inmovilizador (sin llave smart)
10ASensor de oxígeno (ARRIBA), Sensor de oxígeno (ABAJO), válvula solenoide de admisión variable,
válvula de control del aceite 1/ 2, válvula solenoide de control de purgas, RELÉ 11
15ARelé de la bomba de combustible
15AECM, PCM
10ARelé del componente del aire acondicionado
