2012 Hyundai Elantra Manual del propietario (in Spanish)

743
Mantenimiento

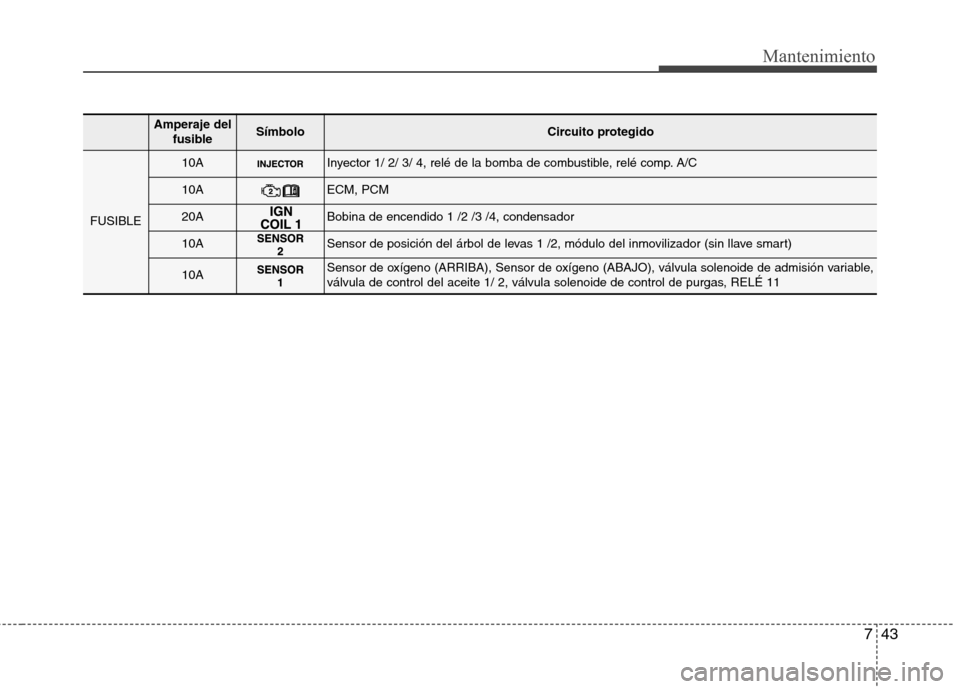

Amperaje delfusibleSímboloCircuito protegido
FUSIBLE
10AInyector 1/ 2/ 3/ 4, relé de la bomba de combustible, relé comp. A/C
10AECM, PCM
20ABobina de encendido 1 /2 /3 /4, condensador
10ASensor de posición del árbol de levas 1 /2, módulo del inmovilizador (sin llave smart)
10ASensor de oxígeno (ARRIBA), Sensor de oxígeno (ABAJO), válvula solenoide de admisión variable,
válvula de control del aceite 1/ 2, válvula solenoide de control de purgas, RELÉ 11

Mantenimiento
44
7
LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a la
condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara agua enlas conexiones de la lámpara, haga que lecomprueben el vehículo en unconcesionario autorizado de HYUNDAI.ADVERTENCIA
- Trabajo con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismoamperaje. De lo contrario, puede dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Podría ser necesario ajustar laorientación de los faros después devolver a instalar el conjunto de los
faros. Si tiene dudas sobre cómocambiar u orientar los faros,consulte con un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Si no dispone de las herramientasnecesarias, las lámparasadecuadas o la experiencia precisa,consulte con un concesionarioautorizado de HYUNDAI. En
muchos casos, es difícil sustituirlas lámparas de los faros, pues hayque desmontar otras partes delvehículo para llegar a ellas. Esto es
especialmente cierto si tiene quedesmontar los faros para acceder ala(s) lámpara(s). Al desmontar y montar los faros, es fácil dañar el
vehículo.

745
Mantenimiento
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)/Luz de posición
(2) Faros (cruce)
(3) Intermitente de giro delantero(4) Luz dedicada (DRL) (opcional)
(5) Luz antiniebla delantera (opcional)
(continúa)
Manipúlelas con cuidado y eviteque reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
Si se daña o se agrieta una lámpara, cámbiela inmediatamentey deshágase de ella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
ADVERTENCIA
- Lámparas halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046OMD070026

Mantenimiento
46
7
1. Abra el capó.
2. Desconecte el cable negativo de la
batería.
3. Afloje los pernos de retención y extraiga el conjunto de los faros de la
carrocería del vehículo. Si puede
alcanzar la bombilla sin retirar el
conjunto del faro, no es necesario querealice los pasos 3.
4. Desconecte el conector/los conectores eléctrico(s) de la parte trasera del faro.Bombilla de los faros (cruce/largas)
5. Quite la cubierta de la bombilla de losfaros girándola en el sentido contrario a las agujas del reloj.
6. Desconecte el conector de la clavija de la bombilla del faro.
7. Desenganche el cable de retén de la bombilla de faros presionándolo hastaabajo y luego empujándolo hacia
arriba.
8. Extraiga la bombilla del conjunto de faros.
9. Instale la nueva bombilla y enganche el cable de retén en su lugar,
alineándolo con la ranura de labombilla.
10. Conecte el conector de la clavija de la bombilla del faro. 11. Monte la cubierta de la bombilla de
los faros girándola en el sentido a lasagujas del reloj.
❈
❈ Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en ladirección opuesta.
OMD071028L
cruce
largas
OMD070027N

747
Mantenimiento
Luz de posición
Siga las pasos 1 a 4 de la página
anterior.
5. Retire el portalámparas y la bombillatirando de los mismos hacia fuera.
6. Monte una bombilla nueva en el portalámparas e introduzca el
portalámparas.
7. Reinstale el conjunto de la luz en el cuerpo del vehículo.
Bombilla del intermitentes delantero
Siga las pasos 1 a 4 de la página
anterior.
5. Extraiga el portalámparas del conjuntogirándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
6. Extraiga la bombilla del casquillo presionándola y girándola en sentido
antihorario hasta que las lengüetas de
la bombilla se alineen con las ranuras
del casquillo. Extraiga la bombilla del
casquillo.
7. Inserte una nueva bombilla en el casquillo y gírela hasta que laenganche en su posición correcta. 8. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
9. Reinstale el conjunto de la luz en el cuerpo del vehículo.
OMD071056L
IntermitenteOMD071062L
posición

Mantenimiento
48
7
Faro antiniebla delantero y luz
dedicada (opcional)
1. Desconecte el cable negativo de la batería.
2. Retire los tornillos situados debajo del parachoques delantero.
3. Desconecte el conector eléctrico del portalámparas.
Faros antiniebla delanteros (opcional)
4. Extraiga el portalámparas del conjuntode la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa. 5. Monte de nuevo el portalámparas en la
carcasa alineando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gírelo en sentido horario.
6. Conecte el conector eléctrico al portalámparas.
Luz dedicada Siga las pasos 1 a 3 de la página
anterior.
4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se
alineen con las ranuras del conjunto.
5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el portalámparas.
7. Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en
el conjunto y gírelo en sentido horario.
OMD071059L
OMD071060L
■
Tipo A
■ TipoB
Faros antiniebla delanteros
Faros antiniebla delanteros
Luz dedicadaOMD071058L

749
Mantenimiento
Orientación de los faros y las
luces antiniebla delanteras
Orientación de los faros
1. Infle los neumáticos a la presiónespecificada y retire toda carga del
vehículo excepto el conductor, elneumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una superficie plana.
3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
4. Con los faros y la batería en estado normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal. 5. Para orientar la luz de cruce derecha e
izquierda, gire el destornillador (1) en
sentido horario o antihorario.
Para orientar la luz de cruce hacia
arriba o hacia abajo, gire el
destornillador (2) en sentido horario o
antihorario.
Para orientar la luz de carretera hacia
arriba o hacia abajo, gire el
destornillador (3) en sentido horario o
antihorario.
Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador (1) en sentido horario o
antihorario.
OMD071057LOMD071061L

Mantenimiento
50
7
Punto de orientación
H1 : Height between the head lamp bulb center and ground (Low beam) H2 : Height between the head lamp bulb center and ground (High beam)H3 : Height between the fog lamp bulb center and groundW1 : Distance between the two head lamp bulbs centers (Low beam)W2 : Distance between the two head lamp bulbs centers (High beam)W3 : Distance between the two fog lamp bulbs centers
W2
H1 H2 H3
W1 W3
Screen
Ground< Distance between lamps >
< Ground Height >
Condición del
vehículo H1 H2 H3
W1 W2 W3
Con DRL* Sin DRL* Con DRL* Sin DRL*
Sin conductor 713 (28,1) 666 (26,2) 389 (15,3) 414 (16,3) 1.334 (52,5) 1.100 (43,3) 1.400 (55,1) 1.460 (57,5)
Con conductor 706 (27,8) 659 (25,9) 382 (15,0) 407 (16) 1.334 (52,5) 1.140 (44,9) 1.400 (55,1) 1.460 (57,5)
DRL : Luces diurnas

Pantalla
Suelo
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros
(luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
