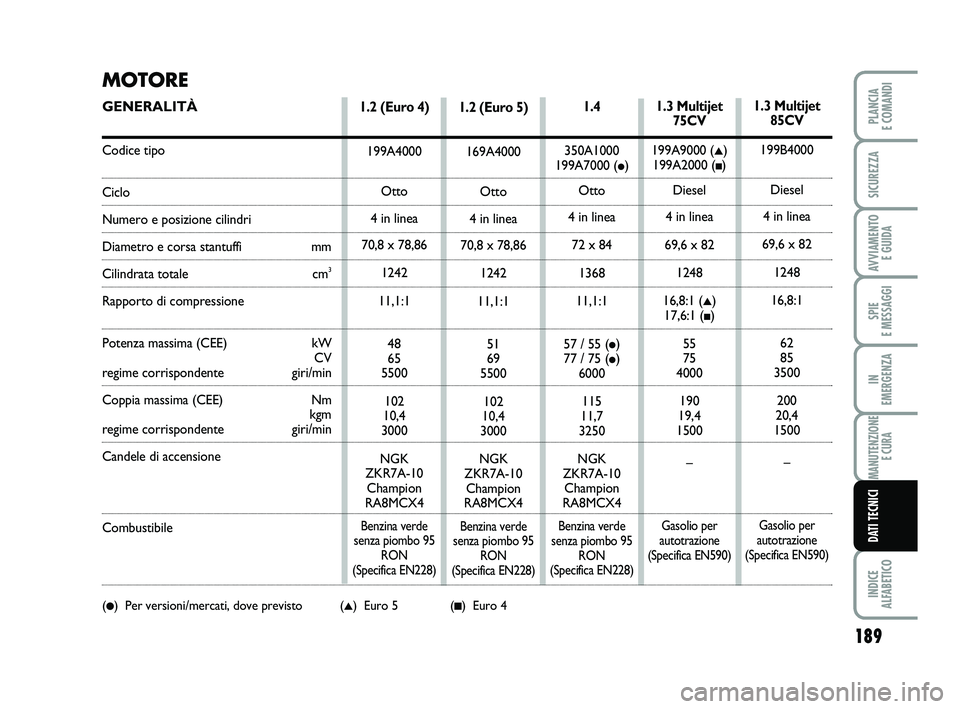

MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffimm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Combustibile
(●) Per versioni/mercati, dove previsto (▲) Euro 5 (■) Euro 4
189
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
1.3 Multijet75CV
199A9000 (▲)
199A2000 (■)
Diesel
4 in linea
69,6 x 82 1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Gasolio per
autotrazione
(Specifica EN590)
1.3 Multijet 85CV
199B4000
Diesel
4 in linea
69,6 x 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Gasolio per
autotrazione
(Specifica EN590)
1.4
350A1000
199A7000 (●)
Otto
4 in linea
72 x 84 1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Benzina verde
senza piombo 95 RON
(Specifica EN228)
1.2 (Euro 4)
199A4000
Otto
4 in linea
70,8 x 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Benzina verde
senza piombo 95 RON
(Specifica EN228)
1.2 (Euro 5)
169A4000
Otto
4 in linea
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Benzina verde
senza piombo 95 RON
(Specifica EN228)
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 189

190
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI

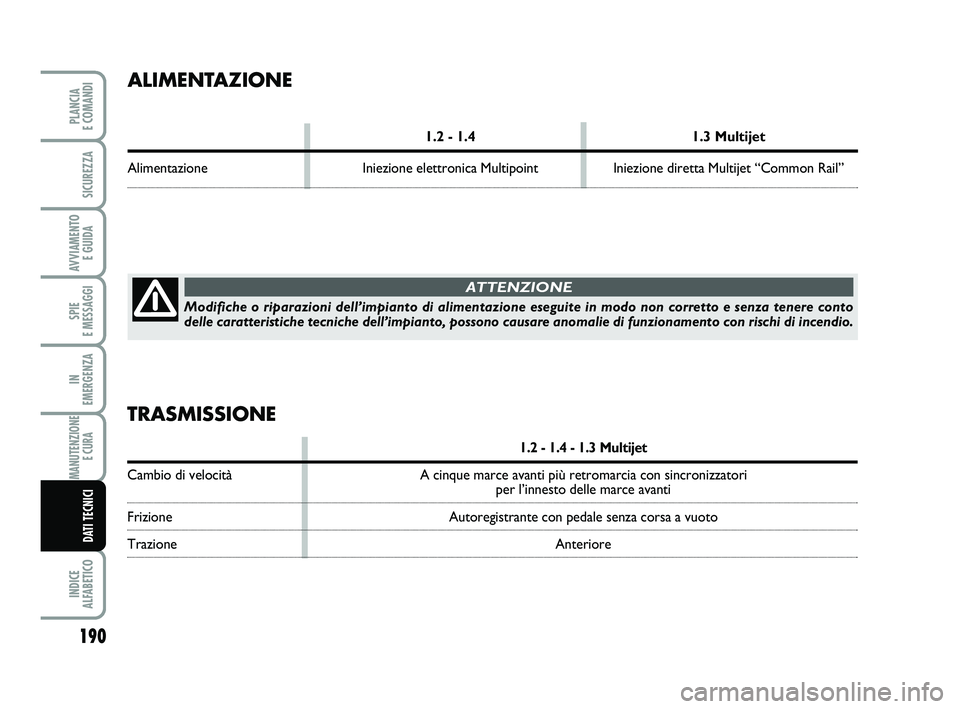

ALIMENTAZIONE
1.2 - 1.4 1.3 Multijet
Alimentazione Iniezione elettronica Multipoint Iniezione diretta Multijet “Common Rail”
Modifiche o riparazioni dell’impianto di alimentazione eseguite in mo\
do non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomali\
e di funzionamento con rischi di incendio.
ATTENZIONE
TRASMISSIONE
1.2 - 1.4 - 1.3 Multijet
Cambio di velocità A cinque marce avanti più retromarcia con sincronizzatori per l’innesto delle marce avanti
Frizione Autoregistrante con pedale senza corsa a vuoto
Trazione Anteriore
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 190

191
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI

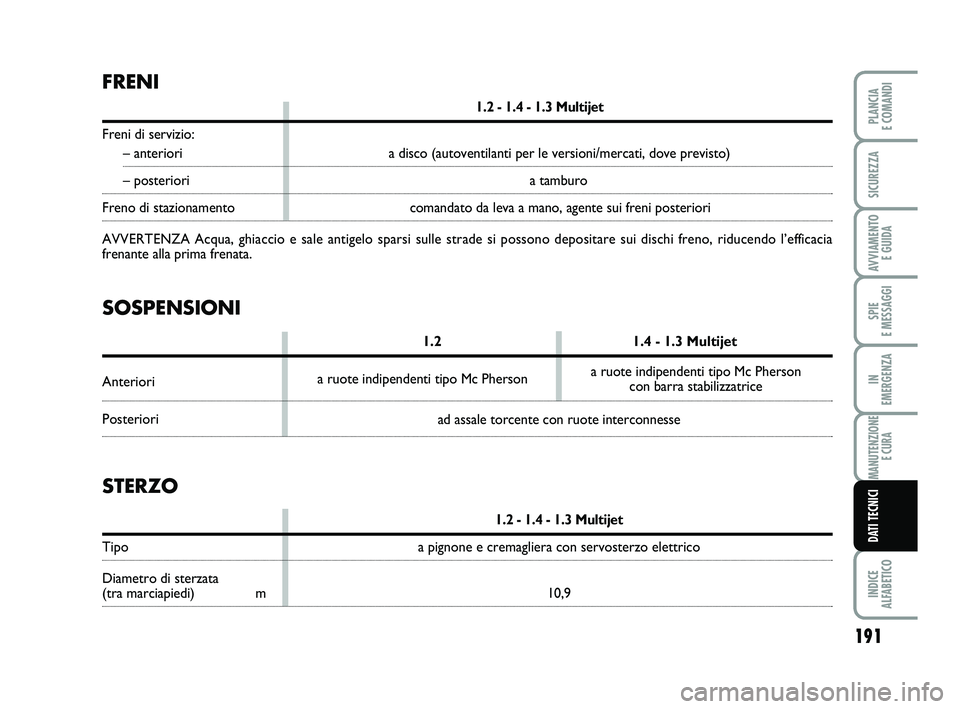

FRENI
1.2 - 1.4 - 1.3 Multijet
Freni di servizio:
– anteriori a disco (autoventilanti per le versioni/mercati, dove previsto)
– posteriori a tamburo
Freno di stazionamentocomandato da leva a mano, agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si posson\
o depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
STERZO
1.2 - 1.4 - 1.3 Multijet
Tipo a pignone e cremagliera con servosterzo elettrico
Diametro di sterzata
(tra marciapiedi) m 10,9
ad assale torcente con ruote interconnesse
SOSPENSIONI
1.2
1.4 - 1.3 Multijet
Anteriori
Posteriori a ruote indipendenti tipo Mc Pherson
a ruote indipendenti tipo Mc Pherson
con barra stabilizzatrice
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 191

192
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI

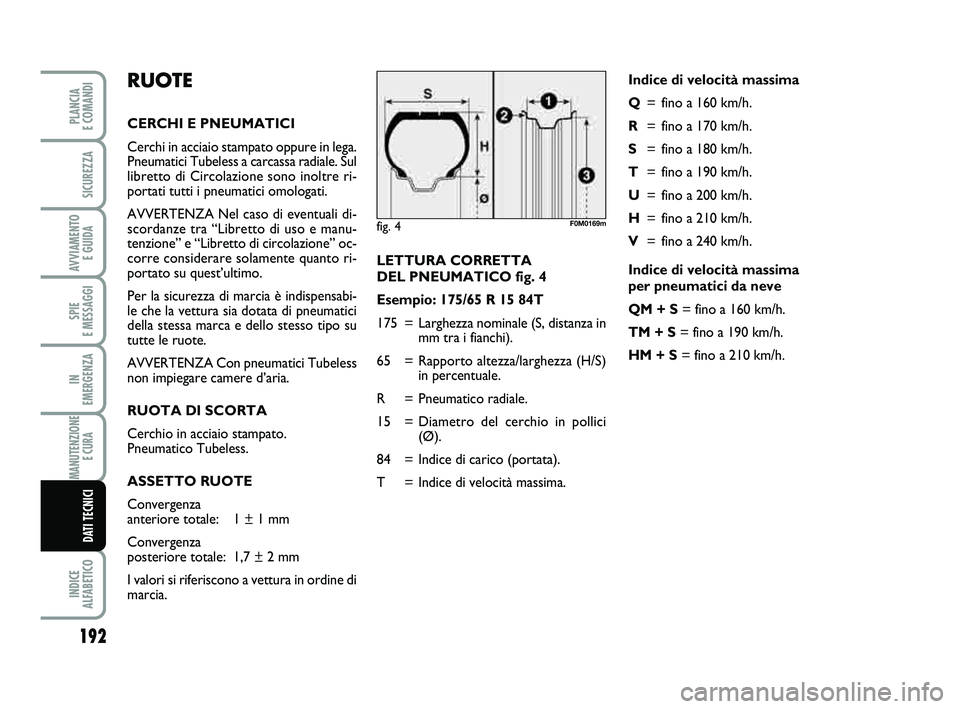

LETTURA CORRETTA
DEL PNEUMATICO fig. 4
Esempio: 175/65 R 15 84T
175 = Larghezza nominale (S, distanza in mm tra i fianchi).
65 = Rapporto altezza/larghezza (H/S) in percentuale.
R = Pneumatico radiale.
15 = Diametro del cerchio in pollici (Ø).
84 = Indice di carico (portata).
T = Indice di velocità massima.
RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.
ASSETTO RUOTE
Convergenza
anteriore totale: 1 ± 1 mm
Convergenza
posteriore totale: 1,7 ± 2 mm
I valori si riferiscono a vettura in ordine di
marcia.
fig. 4F0M0169m
Indice di velocità massima
Q = fino a 160 km/h.
R = fino a 170 km/h.
S = fino a 180 km/h.
T = fino a 190 km/h.
U = fino a 200 km/h.
H = fino a 210 km/h.
V = fino a 240 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S = fino a 160 km/h.
TM + S = fino a 190 km/h.
HM + S = fino a 210 km/h.
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 192

193
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI

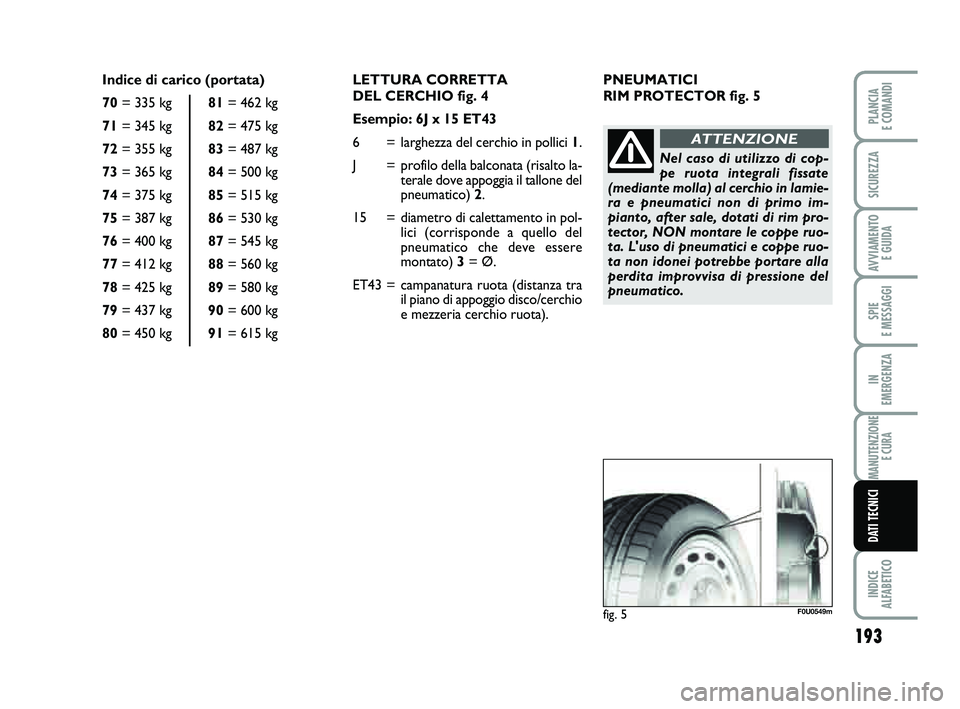

LETTURA CORRETTA
DEL CERCHIO fig. 4
Esempio: 6J x 15 ET43
6 = larghezza del cerchio in pollici 1 .
J = profilo della balconata (risalto la- terale dove appoggia il tallone del
pneumatico) 2.
15 = diametro di calettamento in pol- lici (corrisponde a quello del
pneumatico che deve essere
montato) 3= Ø.
ET43 = campanatura ruota (distanza tra il piano di appoggio disco/cerchio
e mezzeria cerchio ruota).
Indice di carico (portata)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg PNEUMATICI
RIM PROTECTOR fig. 5
fig. 5F0U0549m
Nel caso di utilizzo di cop-
pe ruota integrali fissate
(mediante molla) al cerchio in lamie-
ra e pneumatici non di primo im-
pianto, after sale, dotati di rim pro-
tector, NON montare le coppe ruo-
ta. L'uso di pneumatici e coppe ruo-
ta non idonei potrebbe portare alla
perdita improvvisa di pressione del
pneumatico.
ATTENZIONE
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 193

194
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88T 6J X 15'' - ET 43
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
6J X 15'' - ET 43
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
6J X 15'' - ET 43 ( ▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3

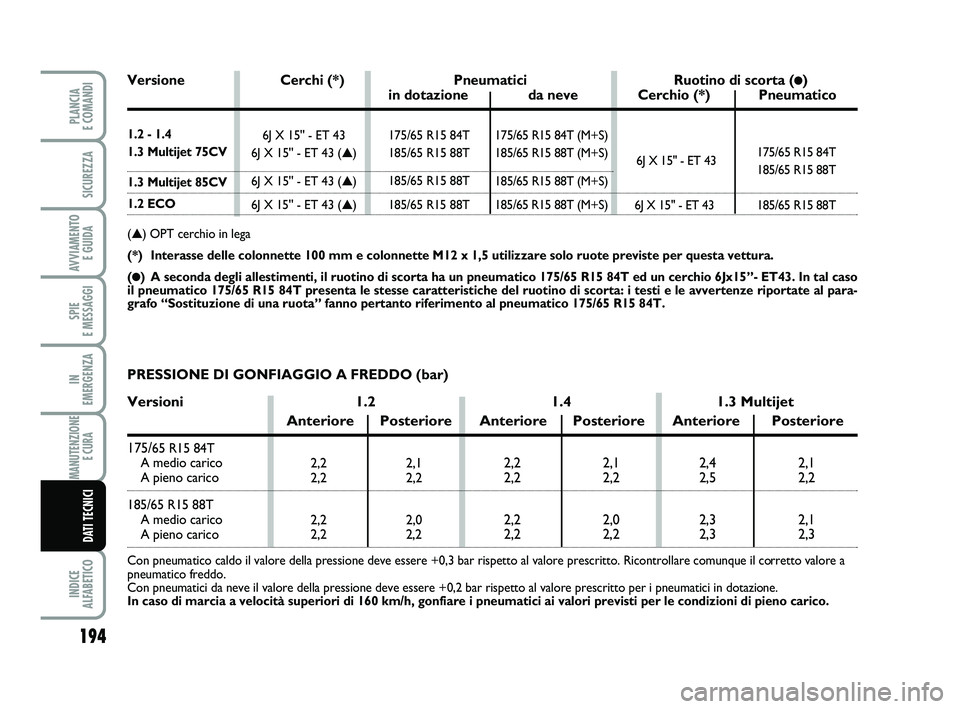

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Versioni 1.21.4 1.3 Multijet
Anteriore Posteriore Anteriore Posteriore Anteriore Posteriore
175/65 R15 84T
A medio carico
A pieno carico
185/65 R15 88T A medio carico
A pieno carico
Con pneumatico caldo il valore della pressione deve essere +0,3 bar risp\
etto al valore prescritto. Ricontrollare comunque il co rretto valore a
pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar ri\
spetto al valore prescritto per i pneumatici in dotazio ne.
In caso di marcia a velocità superiori di 160 km/h, gonfiare i pneuma\
tici ai valori previsti per le condizioni di pieno carico. 6J X 15'' - ET 43
Versione
Cerchi (*) Pneumatici Ruotino di scorta (ç)in dotazione da neve Cerchio (*) Pneumatico
1.2 - 1.4
1.3 Multijet 75CV
1.3 Multijet 85CV
1.2 ECO
(▲ ) OPT cerchio in lega
(*) Interasse delle colonnette 100 mm e colonnette M12 x 1,5 utilizzare solo\
ruote previste per questa vettura.
(
ç) A seconda degli allestimenti, il ruotino di scorta ha un pneumatico 175/\
65 R15 84T ed un cerchio 6Jx15”- ET43. In tal caso
il pneumatico 175/65 R15 84T presenta le stesse caratteristiche del ruot\
ino di scorta: i testi e le avvertenze riportate al par a-
grafo “Sostituzione di una ruota” fanno pertanto riferimento al pn\
eumatico 175/65 R15 84T.
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 194

195
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
PRESTAZIONI
Velocità massime raggiungibili dopo il primo periodo di uso della vet\
tura in km/h.
1.2 (Euro 4) 1.2 (Euro 5) - 1.2 ECO 1.4 1.3 Multijet 75CV 1.3 Multijet 85CV
155 156165165 172
185-206 PUNTO POP 1ed IT 27-09-2011 11:03 Pagina 195

196
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
DIMENSIONI
Le dimensioni sono espresse in mm e si ri-
feriscono alla vettura equipaggiata con
pneumatici in dotazione.
L’altezza si intende a vettura scarica.
Volume bagagliaio
Capacità con vettura scarica
(norme V .D.A.) ........................... 275 dm
3
Capacità con schienale e sedile
posteriore abbattuto .................1030 dm3
F0M604mfig. 6
Versioni A B C D E F G H I3 - 5 porte
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466 1967
AVVERTENZA A seconda della dimensione dei cerchi/pneumatici, risultano p\
ossibili piccole variazioni di misura.
