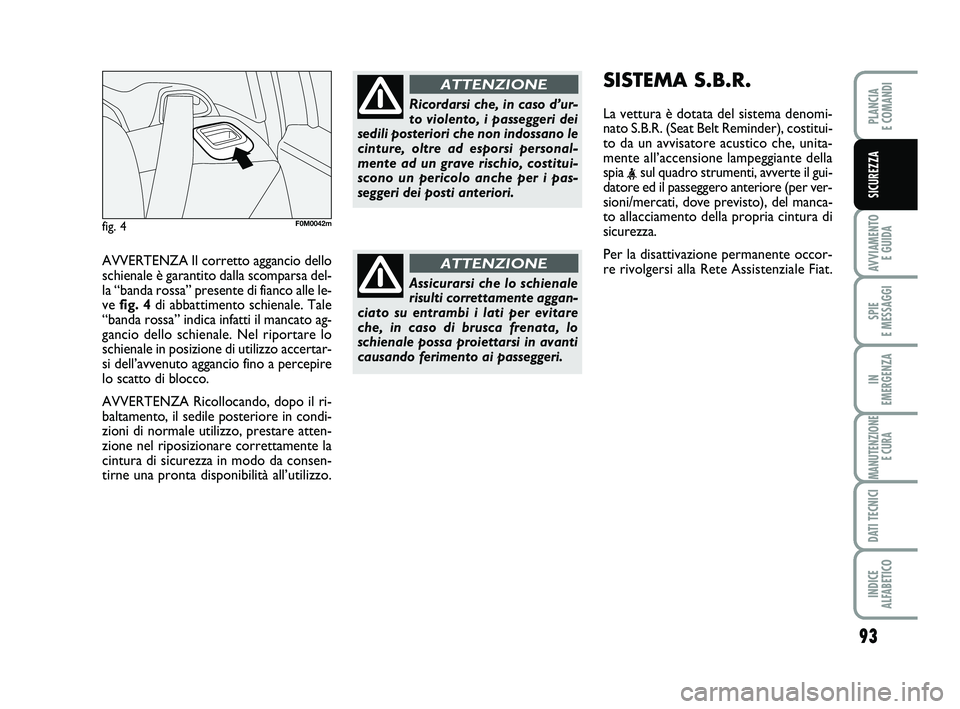

AVVERTENZA Il corretto aggancio dello
schienale è garantito dalla scomparsa del-
la “banda rossa” presente di fianco alle le-
ve fig. 4 di abbattimento schienale. Tale
“banda rossa” indica infatti il mancato ag-
gancio dello schienale. Nel riportare lo
schienale in posizione di utilizzo accertar-
si dell’avvenuto aggancio fino a percepire
lo scatto di blocco.
AVVERTENZA Ricollocando, dopo il ri-
baltamento, il sedile posteriore in condi-
zioni di normale utilizzo, prestare atten-
zione nel riposizionare correttamente la
cintura di sicurezza in modo da consen-
tirne una pronta disponibilità all’utilizzo.
fig. 4F0M0042m
Ricordarsi che, in caso d’ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per i pas-
seggeri dei posti anteriori.
ATTENZIONE
Assicurarsi che lo schienale
risulti correttamente aggan-
ciato su entrambi i lati per evitare
che, in caso di brusca frenata, lo
schienale possa proiettarsi in avanti
causando ferimento ai passeggeri.
ATTENZIONE
SISTEMA S.B.R.
La vettura è dotata del sistema denomi-
nato S.B.R. (Seat Belt Reminder), costitui-
to da un avvisatore acustico che, unita-
mente all’accensione lampeggiante della
spia
datore ed il passeggero anteriore (per ver-
sioni/mercati, dove previsto), del manca-
to allacciamento della propria cintura di
sicurezza.
Per la disattivazione permanente occor-
re rivolgersi alla Rete Assistenziale Fiat.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 93

94
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

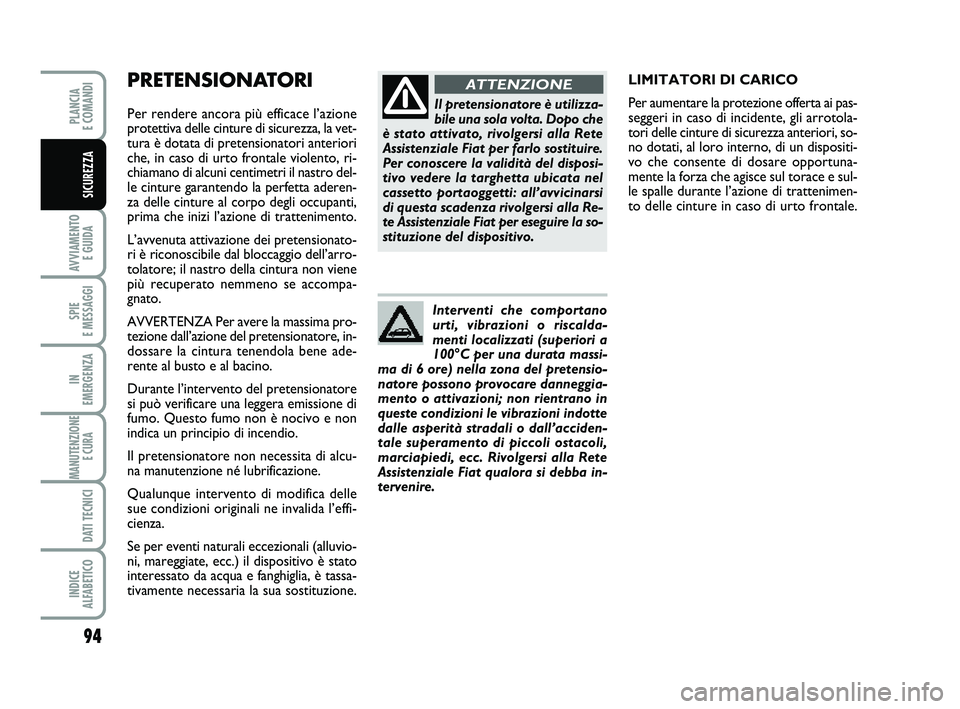

PRETENSIONATORI
Per rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza, la vet-
tura è dotata di pretensionatori anteriori
che, in caso di urto frontale violento, ri-
chiamano di alcuni centimetri il nastro del-
le cinture garantendo la perfetta aderen-
za delle cinture al corpo degli occupanti,
prima che inizi l’azione di trattenimento.
L’avvenuta attivazione dei pretensionato-
ri è riconoscibile dal bloccaggio dell’arro-
tolatore; il nastro della cintura non viene
più recuperato nemmeno se accompa-
gnato.
AVVERTENZA Per avere la massima pro-
tezione dall’azione del pretensionatore, in-
dossare la cintura tenendola bene ade-
rente al busto e al bacino.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione di
fumo. Questo fumo non è nocivo e non
indica un principio di incendio.
Il pretensionatore non necessita di alcu-
na manutenzione né lubrificazione.
Qualunque intervento di modifica delle
sue condizioni originali ne invalida l’effi-
cienza.
Se per eventi naturali eccezionali (alluvio-
ni, mareggiate, ecc.) il dispositivo è stato
interessato da acqua e fanghiglia, è tassa-
tivamente necessaria la sua sostituzione. LIMITATORI DI CARICO
Per aumentare la protezione offerta ai pas-
seggeri in caso di incidente, gli arrotola-
tori delle cinture di sicurezza anteriori, so-
no dotati, al loro interno, di un dispositi-
vo che consente di dosare opportuna-
mente la forza che agisce sul torace e sul-
le spalle durante l’azione di trattenimen-
to delle cinture in caso di urto frontale.Il pretensionatore è utilizza-
bile una sola volta. Dopo che
è stato attivato, rivolgersi alla Rete
Assistenziale Fiat per farlo sostituire.
Per conoscere la validità del disposi-
tivo vedere la targhetta ubicata nel
cassetto portaoggetti: all’avvicinarsi
di questa scadenza rivolgersi alla Re-
te Assistenziale Fiat per eseguire la so-
stituzione del dispositivo.
ATTENZIONE
Interventi che comportano
urti, vibrazioni o riscalda-
menti localizzati (superiori a
100°C per una durata massi-
ma di 6 ore) nella zona del pretensio-
natore possono provocare danneggia-
mento o attivazioni; non rientrano in
queste condizioni le vibrazioni indotte
dalle asperità stradali o dall’acciden-
tale superamento di piccoli ostacoli,
marciapiedi, ecc. Rivolgersi alla Rete
Assistenziale Fiat qualora si debba in-
tervenire.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 94

95
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

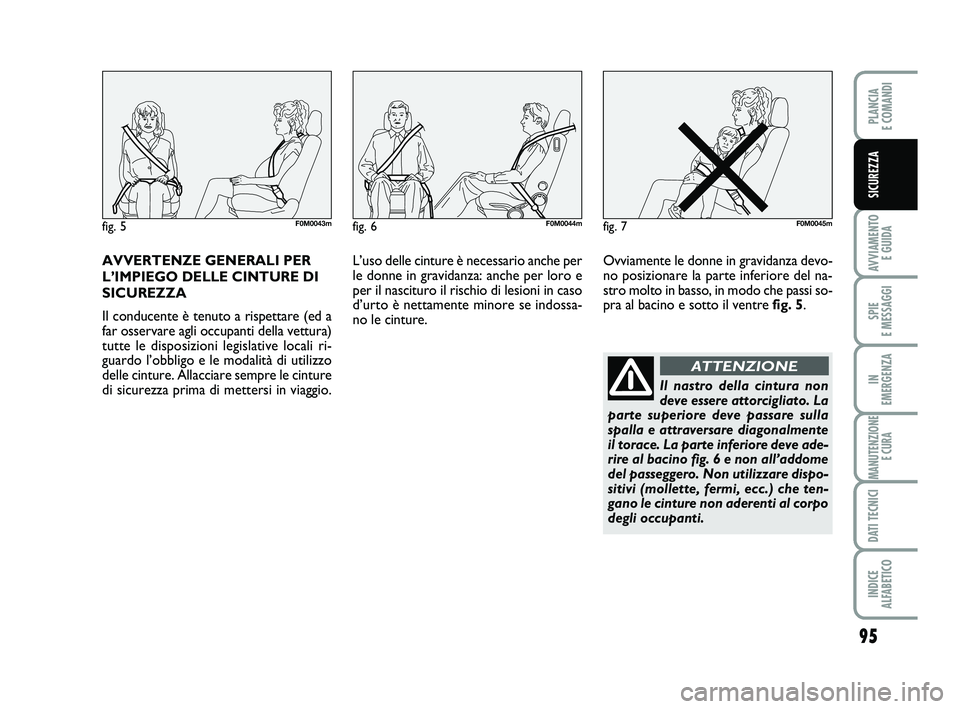

AVVERTENZE GENERALI PER
L’IMPIEGO DELLE CINTURE DI
SICUREZZA
Il conducente è tenuto a rispettare (ed a
far osservare agli occupanti della vettura)
tutte le disposizioni legislative locali ri-
guardo l’obbligo e le modalità di utilizzo
delle cinture. Allacciare sempre le cinture
di sicurezza prima di mettersi in viaggio. L’uso delle cinture è necessario anche per
le donne in gravidanza: anche per loro e
per il nascituro il rischio di lesioni in caso
d’urto è nettamente minore se indossa-
no le cinture.
Ovviamente le donne in gravidanza devo-
no posizionare la parte inferiore del na-
stro molto in basso, in modo che passi so-
pra al bacino e sotto il ventre
fig. 5.
fig. 5F0M0043mfig. 6F0M0044mfig. 7F0M0045m
Il nastro della cintura non
deve essere attorcigliato. La
parte superiore deve passare sulla
spalla e attraversare diagonalmente
il torace. La parte inferiore deve ade-
rire al bacino fig. 6 e non all’addome
del passeggero. Non utilizzare dispo-
sitivi (mollette, fermi, ecc.) che ten-
gano le cinture non aderenti al corpo
degli occupanti.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 95

96
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

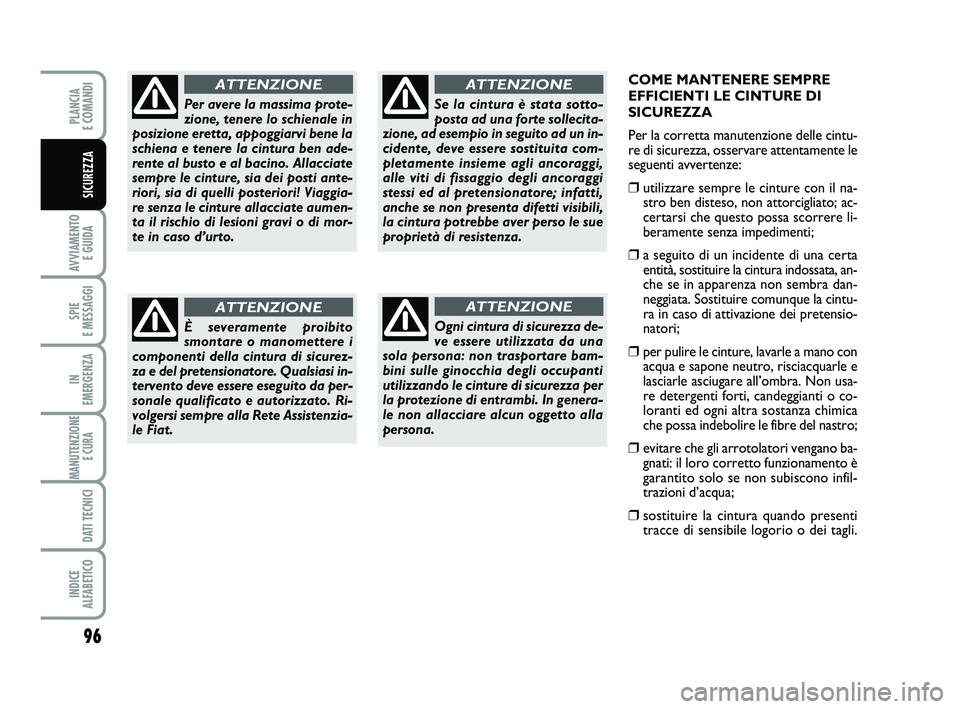

COME MANTENERE SEMPRE
EFFICIENTI LE CINTURE DI
SICUREZZA
Per la corretta manutenzione delle cintu-
re di sicurezza, osservare attentamente le
seguenti avvertenze:
❒utilizzare sempre le cinture con il na-
stro ben disteso, non attorcigliato; ac-
certarsi che questo possa scorrere li-
beramente senza impedimenti;
❒a seguito di un incidente di una certa
entità, sostituire la cintura indossata, an-
che se in apparenza non sembra dan-
neggiata. Sostituire comunque la cintu-
ra in caso di attivazione dei pretensio-
natori;
❒per pulire le cinture, lavarle a mano con
acqua e sapone neutro, risciacquarle e
lasciarle asciugare all’ombra. Non usa-
re detergenti forti, candeggianti o co-
loranti ed ogni altra sostanza chimica
che possa indebolire le fibre del nastro;
❒evitare che gli arrotolatori vengano ba-
gnati: il loro corretto funzionamento è
garantito solo se non subiscono infil-
trazioni d’acqua;
❒sostituire la cintura quando presenti
tracce di sensibile logorio o dei tagli.
Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino. Allacciate
sempre le cinture, sia dei posti ante-
riori, sia di quelli posteriori! Viaggia-
re senza le cinture allacciate aumen-
ta il rischio di lesioni gravi o di mor-
te in caso d’urto.
ATTENZIONE
È severamente proibito
smontare o manomettere i
componenti della cintura di sicurez-
za e del pretensionatore. Qualsiasi in-
tervento deve essere eseguito da per-
sonale qualificato e autorizzato. Ri-
volgersi sempre alla Rete Assistenzia-
le Fiat.
ATTENZIONE
Se la cintura è stata sotto-
posta ad una forte sollecita-
zione, ad esempio in seguito ad un in-
cidente, deve essere sostituita com-
pletamente insieme agli ancoraggi,
alle viti di fissaggio degli ancoraggi
stessi ed al pretensionatore; infatti,
anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
ATTENZIONE
Ogni cintura di sicurezza de-
ve essere utilizzata da una
sola persona: non trasportare bam-
bini sulle ginocchia degli occupanti
utilizzando le cinture di sicurezza per
la protezione di entrambi. In genera-
le non allacciare alcun oggetto alla
persona.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 96

97
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare sedu-
ti e assicurati dagli opportuni sistemi di ri-
tenuta.
Ciò vale a maggior ragione per i bambini.
Tale prescrizione è obbligatoria, secondo
la direttiva 2003/20/CE, in tutti i paesi
membri dell’Unione Europea.
In essi, rispetto agli adulti, la testa è pro-
porzionalmente più grande e pesante ri-
spetto al resto del corpo, mentre musco-
li e struttura ossea non sono completa-
mente sviluppati. Sono pertanto necessa-
ri, per il loro corretto trattenimento in ca-
so di urto, sistemi diversi dalle cinture de-
gli adulti. I risultati della ricerca sulla miglior prote-
zione dei bambini sono sintetizzati nel Re-
golamento Europeo CEE-R44, che oltre
a renderli obbligatori, suddivide i sistemi
di ritenuta in cinque gruppi:
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9-18 kg di peso
Gruppo 2 15-25 kg di peso
Gruppo 3 22-36 kg di peso
Come si vede vi è una parziale sovrappo-
sizione tra i gruppi, e difatti vi sono in com-
mercio dispositivi che coprono più di un
gruppo di peso.
TRASPORTARE BAMBINI IN SICUREZZA
Tutti i dispositivi di ritenuta bambino de-
vono riportare i dati di omologazione, in-
sieme con il marchio di controllo, su una
targhetta solidamente fissata al seggiolino,
che non deve essere assolutamente ri-
mossa.
Oltre 1,50 m di statura, i bambini, dal pun-
to di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normal-
mente le cinture.
Nella Lineaccessori Fiat sono disponibili
seggiolini bambino adeguati ad ogni grup-
po di peso. Si consiglia questa scelta, es-
sendo stati sperimentati specificatamente
per le vetture Fiat.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 97

98
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE

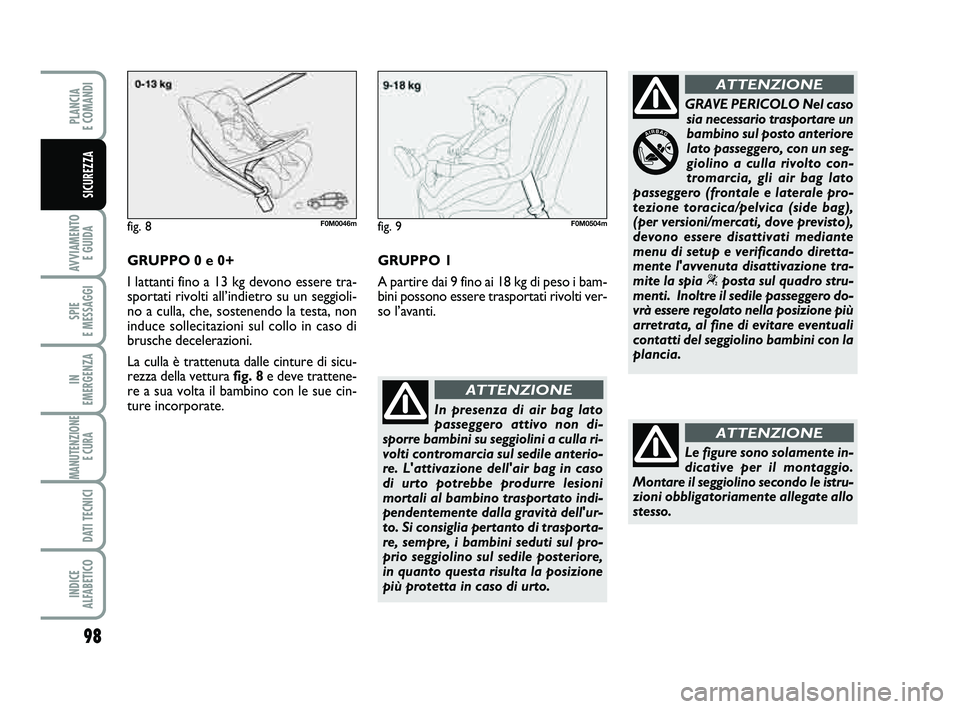

GRAVE PERICOLO Nel caso sia necessario trasportare un
bambino sul posto anteriore
lato passeggero, con un seg-
giolino a culla rivolto con-
tromarcia, gli air bag lato
passeggero (frontale e laterale pro-
tezione toracica/pelvica (side bag),
(per versioni/mercati, dove previsto),
devono essere disattivati mediante
menu di setup e verificando diretta-
mente l'avvenuta disattivazione tra-
mite la spia “ posta sul quadro stru-
menti. Inoltre il sedile passeggero do-
vrà essere regolato nella posizione più
arretrata, al fine di evitare eventuali
contatti del seggiolino bambini con la
plancia.
ATTENZIONE
fig. 8F0M0046mfig. 9F0M0504m
Le figure sono solamente in-
dicative per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
GRUPPO 0 e 0+
I lattanti fino a 13 kg devono essere tra-
sportati rivolti all’indietro su un seggioli-
no a culla, che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
La culla è trattenuta dalle cinture di sicu-
rezza della vettura fig. 8 e deve trattene-
re a sua volta il bambino con le sue cin-
ture incorporate. GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bam-
bini possono essere trasportati rivolti ver-
so l’avanti.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 98

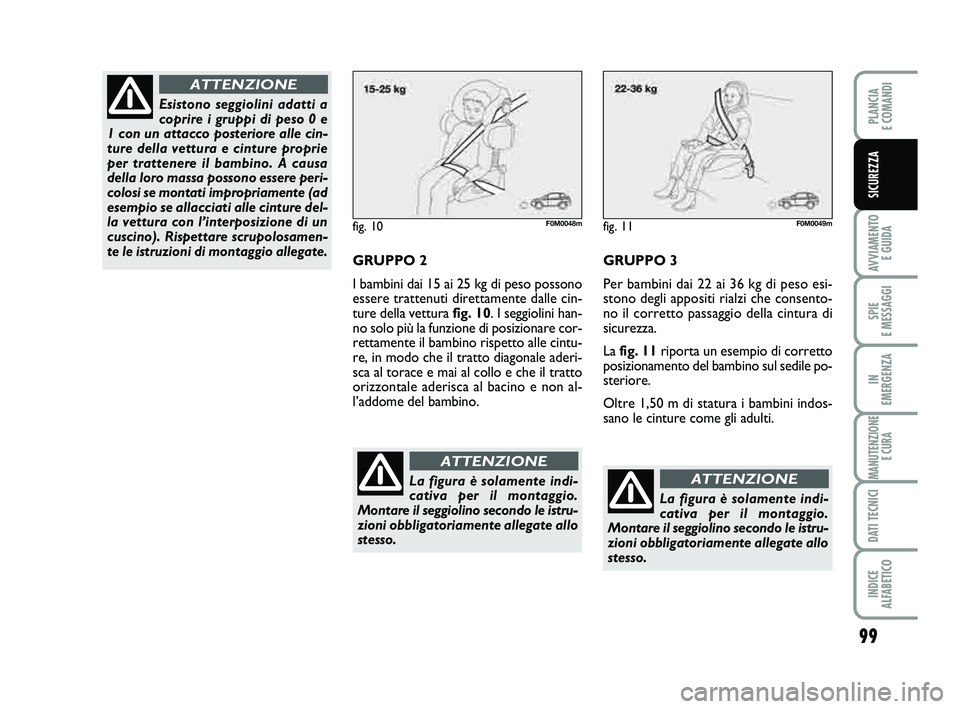

99
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
fig. 10F0M0048m
GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle cin-
ture della vettura fig. 10. I seggiolini han-
no solo più la funzione di posizionare cor-
rettamente il bambino rispetto alle cintu-
re, in modo che il tratto diagonale aderi-
sca al torace e mai al collo e che il tratto
orizzontale aderisca al bacino e non al-
l’addome del bambino.
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
Esistono seggiolini adatti a
coprire i gruppi di peso 0 e
1 con un attacco posteriore alle cin-
ture della vettura e cinture proprie
per trattenere il bambino. A causa
della loro massa possono essere peri-
colosi se montati impropriamente (ad
esempio se allacciati alle cinture del-
la vettura con l’interposizione di un
cuscino). Rispettare scrupolosamen-
te le istruzioni di montaggio allegate.
ATTENZIONE
GRUPPO 3
Per bambini dai 22 ai 36 kg di peso esi-
stono degli appositi rialzi che consento-
no il corretto passaggio della cintura di
sicurezza.
La fig. 11 riporta un esempio di corretto
posizionamento del bambino sul sedile po-
steriore.
Oltre 1,50 m di statura i bambini indos-
sano le cinture come gli adulti.
fig. 11F0M0049m
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 99

100
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI
SEGGIOLINI UNIVERSALI
La vettura è conforme alla nuova Direttiva Europea 2000/3/CE che rego\
lamenta la mon-
tabilità dei seggiolini bambini sui vari posti della vettura secondo \
la tabella seguente: Ricapitoliamo qui di seguito le
norme di sicurezza da seguire per
il trasporto di bambini:
1) La posizione consigliata per l’installa-
zione dei seggiolini bambini è sul sedile po-
steriore, in quanto è la più protetta in ca-
so di urto.
2) In caso di disattivazione airbag passeg-
gero controllare sempre, tramite l’accen-
sione permanente dell’apposita spia giallo
ambra sul quadro di bordo, l’avvenuta di-
sattivazione.
3) Rispettare scrupolosamente le istruzio-
ni fornite con il seggiolino stesso, che il for-
nitore deve obbligatoriamente allegare.
Conservarle nella vettura insieme ai docu-
menti e al presente libretto. Non utilizza-
re seggiolini usati privi delle istruzioni di uso.
4) Verificare sempre con una trazione sul
nastro l’avvenuto aggancio delle cinture.
5) Ciascun sistema di ritenuta è rigorosa-
mente monoposto; non trasportarvi mai
due bambini contemporaneamente.
6) Verificare sempre che le cinture non ap-
poggino sul collo del bambino.
7) Durante il viaggio non permettere al
bambino di assumere posizioni anomale o
di slacciare le cinture.
Passeggero Passeggero Passeggero
Gruppo Fasce di peso anteriore posteriore posteriore
centrale (●)
Gruppo 0, 0+ fino a 13 kg U (▼)U *
Gruppo 1 9-18 kg U (▼)U *
Gruppo 2 15-25 kg U (▼)U *
Gruppo 3 22-36 kg U (▼)U *
Legenda:
U = idoneo per i sistemi di ritenuta della categoria “Universale” \
secondo il Regolamento
Europeo CEE-R44 per i “Gruppi” indicati.
(
▼) sulle vetture il cui sedile passeggero non è regolabile in altezza\
, si deve tenere lo
schienale in posizione perfettamente verticale.
* In corrispondenza del posto centrale posteriore non può essere mont\
ato alcun tipo
di seggiolino.
(
●) Per versioni/mercati, dove previsto.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 100
