Attivazione/disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag - per
versioni/mercati, dove previsto)

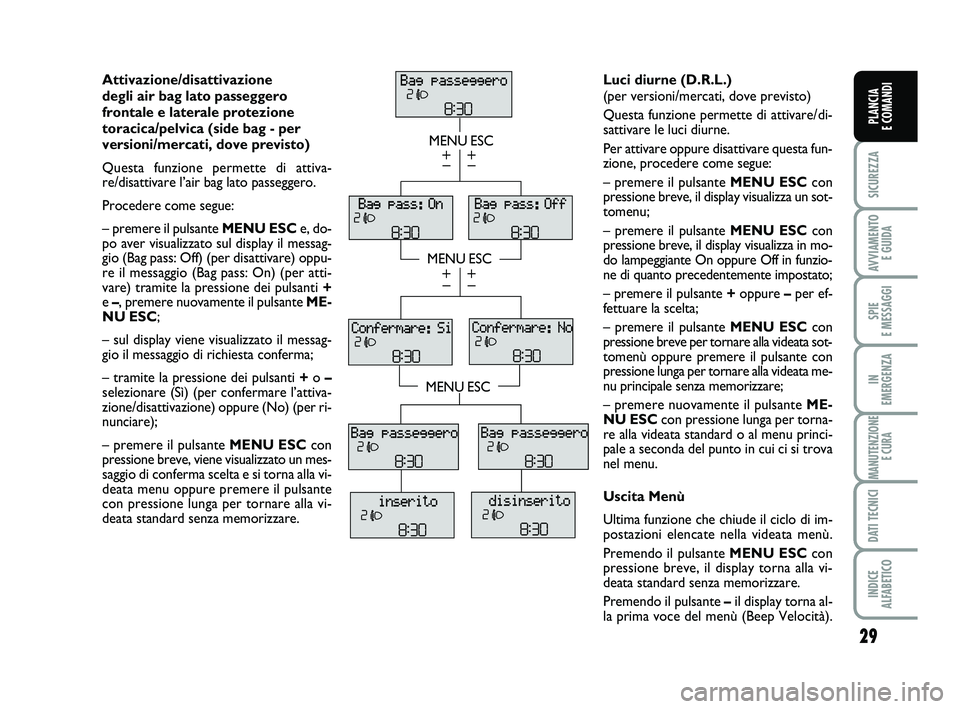

Questa funzione permette di attiva-
re/disattivare l’air bag lato passeggero.
Procedere come segue:
– premere il pulsante MENU ESC e, do-
po aver visualizzato sul display il messag-
gio (Bag pass: Off) (per disattivare) oppu-
re il messaggio (Bag pass: On) (per atti-
vare) tramite la pressione dei pulsanti +
e –, premere nuovamente il pulsante ME-
NU ESC;
– sul display viene visualizzato il messag-
gio il messaggio di richiesta conferma;
– tramite la pressione dei pulsanti +o –
selezionare (Sì) (per confermare l’attiva-
zione/disattivazione) oppure (No) (per ri-
nunciare);
– premere il pulsante MENU ESC con
pressione breve, viene visualizzato un mes-
saggio di conferma scelta e si torna alla vi-
deata menu oppure premere il pulsante
con pressione lunga per tornare alla vi-
deata standard senza memorizzare.
MENU ESC
MENU ESC
MENU ESC
–
+
–
+
–
+
–
+
Luci diurne (D.R.L.)
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/ di-
sattivare le luci diurne.
Per attivare oppure disattivare questa fun-
zione, procedere come segue:
– premere il pulsante
MENU ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU ESC con
pressione breve, il display visualizza in mo-
do lampeggiante On oppure Off in funzio-
ne di quanto precedentemente impostato;
– premere il pulsante + oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU ESC con
pressione breve per tornare alla videata sot-
tomenù oppure premere il pulsante con
pressione lunga per tornare alla videata me-
nu principale senza memorizzare;
– premere nuovamente il pulsante ME-
NU ESC con pressione lunga per torna-
re alla videata standard o al menu princi-
pale a seconda del punto in cui ci si trova
nel menu.
Uscita Menù
Ultima funzione che chiude il ciclo di im-
postazioni elencate nella videata menù.
Premendo il pulsante MENU ESCcon
pressione breve, il display torna alla vi-
deata standard senza memorizzare.
Premendo il pulsante –il display torna al-
la prima voce del menù (Beep Velocità).
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 29

30
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualiz-
zare, con chiave di avviamento in posizio-
ne MAR, le grandezze relative allo stato
di funzionamento della vettura. Tale fun-
zione è composta da due trip separati de-
nominati “Trip A” e “Trip B” capaci di mo-
nitorare la “missione completa” della vet-
tura (viaggio) in modo indipendente l’uno
dall’altro.
Entrambe le funzioni sono azzerabili (re-
set - inizio di una nuova missione).
Il “Trip A” consente la visualizzazione del-
le seguenti grandezze:
– Temperatura esterna
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida). Il “Trip B”, presente solo su display mul-
tifunzionale, consente la visualizzazione
delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).
Nota
Il “Trip B” è una funzione escludi-
bile (vedere paragrafo “Abilitazione Trip
B”). Le grandezze “Autonomia” e “Con-
sumo istantaneo” non sono azzerabili.
Grandezze visualizzate
Temperatura esterna
Indica la temperatura esterna all’abitaco-
lo del veicolo.
Autonomia
Indica la distanza che può essere ancora
percorsa con il combustibile presente
all’interno del serbatoio, ipotizzando di
proseguire la marcia mantenendo la stes-
sa condotta di guida. Sul display verrà vi-
sualizzata l’indicazione “----” al verificarsi
dei seguenti eventi:
– valore di autonomia inferiore a 50 km
(oppure 30 mi)
– in caso di sosta vettura con motore av-
viato per un tempo prolungato.
Distanza percorsa
Indica la distanza percorsa dall’inizio della
nuova missione. Consumo medio
Rappresenta la media dei consumi dall’ini-
zio della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata costan-
temente, del consumo di combustibile. In
caso di sosta vettura con motore avviato
sul display verrà visualizzata l’indicazione
“----”.
Velocità media
Rappresenta il valore medio della velocità
vettura in funzione del tempo complessi-
vamente trascorso dall’inizio della nuova
missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
AVVERTENZA In assenza di informazio-
ni, tutte le grandezze del Trip computer
visualizzano l’indicazione “----” al posto del
valore. Quando viene ripristinata la con-
dizione di normale funzionamento, il con-
teggio delle varie grandezze riprende in
modo regolare, senza avere né un azze-
ramento dei valori visualizzati preceden-
temente all'anomalia, né l’inizio di una nuo-
va missione.
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 30

31
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 21F0M0609m

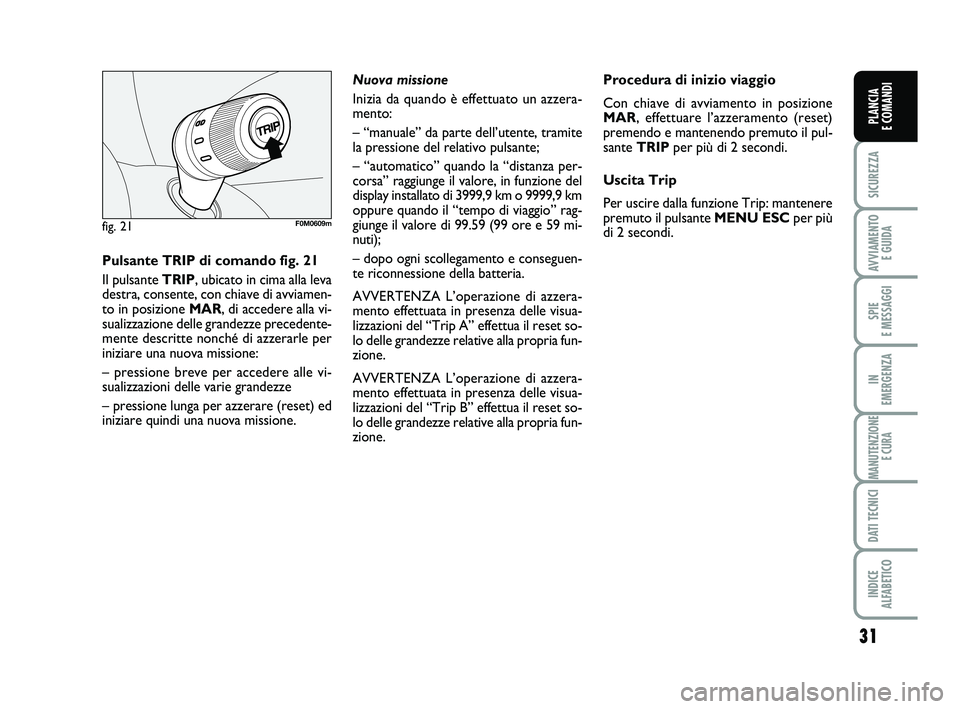

Pulsante TRIP di comando fig. 21
Il pulsante TRIP, ubicato in cima alla leva
destra, consente, con chiave di avviamen-
to in posizione MAR, di accedere alla vi-
sualizzazione delle grandezze precedente-
mente descritte nonché di azzerarle per
iniziare una nuova missione:
– pressione breve per accedere alle vi-
sualizzazioni delle varie grandezze
– pressione lunga per azzerare (reset) ed
iniziare quindi una nuova missione. Nuova missione
Inizia da quando è effettuato un azzera-
mento:
– “manuale” da parte dell’utente, tramite
la pressione del relativo pulsante;
– “automatico” quando la “distanza per-
corsa” raggiunge il valore, in funzione del
display installato di 3999,9 km o 9999,9 km
oppure quando il “tempo di viaggio” rag-
giunge il valore di 99.59 (99 ore e 59 mi-
nuti);
– dopo ogni scollegamento e conseguen-
te riconnessione della batteria.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip A” effettua il reset so-
lo delle grandezze relative alla propria fun-
zione.
AVVERTENZA L’operazione di azzera-
mento effettuata in presenza delle visua-
lizzazioni del “Trip B” effettua il reset so-
lo delle grandezze relative alla propria fun-
zione.Procedura di inizio viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto il pul-
sante
TRIP per più di 2 secondi.
Uscita Trip
Per uscire dalla funzione Trip: mantenere
premuto il pulsante MENU ESC per più
di 2 secondi.
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 31

32
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
I rivestimenti tessili della vo-
stra vettura sono dimensio-
nati per resistere a lungo al-
l'usura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è as-
solutamente necessario evitare sfrega-
menti traumatici e/o prolungati con ac-
cessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con una elevata
pressione sui filati, potrebbero provo-
care la rottura di alcuni fili con conse-
guente danneggiamento della fodera. Regolazione in altezza fig. 22
(per versioni/mercati, dove previsto)
Agire sulla leva B
e spostarla in alto o in bas-
so fino ad ottenere l’altezza desiderata.
AVVERTENZA La regolazione deve esse-
re effettuata unicamente stando seduti sul
sedile.
Regolazione inclinazione dello
schienale fig. 22
Ruotare il pomello C .
SEDILI ANTERIORI
fig. 22F0M0055m
Qualunque regolazione de-
ve essere eseguita esclusiva-
mente a vettura ferma.
ATTENZIONE
Regolazione in senso longitudinale
fig. 22
Sollevare la leva A e spingere il sedile avan-
ti o indietro: in posizione di guida le brac-
cia devono poggiare sulla corona del vo-
lante.
Rilasciata la leva di regola-
zione, verificare sempre che
il sedile sia bloccato sulle guide, pro-
vando a spostarlo avanti e indietro.
La mancanza di questo bloccaggio
potrebbe provocare lo spostamento
inaspettato del sedile e causare la
perdita di controllo della vettura.
ATTENZIONE
Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino.
ATTENZIONE
fig. 23F0M0057m
Ribaltamento schienale
(versioni 3 porte) fig. 23
Per accedere ai posti posteriori tirare ver-
so l’alto la maniglia A, si ribalta in tal mo-
do lo schienale ed il sedile è libero di scor-
rere in avanti spingendolo sullo schienale
stesso.
Riportando indietro lo schienale, il sedile
ritorna nella posizione di partenza (me-
moria meccanica).
Verificare sempre che il sedi-
le sia ben bloccato sulle gui-
de, provando a spingerlo avanti ed in-
dietro.
ATTENZIONE
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 32

33
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
I rivestimenti tessili della vo-
stra vettura sono dimensio-
nati per resistere a lungo al-
l'usura derivante dall'utilizzo
normale del mezzo. Pur tuttavia è as-
solutamente necessario evitare sfrega-
menti traumatici e/o prolungati con ac-
cessori di abbigliamento quali fibbie
metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in
modo localizzato e con una elevata
pressione sui filati, potrebbero provo-
care la rottura di alcuni fili con conse-
guente danneggiamento della fodera.
Riscaldamento sedili fig. 24
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR, premere il
pulsante
Fper l’inserimento/ disinseri-
mento della funzione. L’inserimento è evi-
denziato dall’accensione del led ubicato sul
pulsante stesso.
AVVERTENZA Il comando riscaldamento
sedili anteriori è collegato ad un termo-
stato che disattiva automaticamente il ri-
scaldamento al raggiungimento della tem-
peratura prestabilita.SEDILI POSTERIORI
Per l’abbattimento dei sedili posteriori fa-
re riferimento al paragrafo “Ampliamento
del bagagliaio” in questo capitolo.
fig. 24F0M0058m
033-069 PUNTO POP 1ed IT 27-09-2011 10:58 Pagina 33

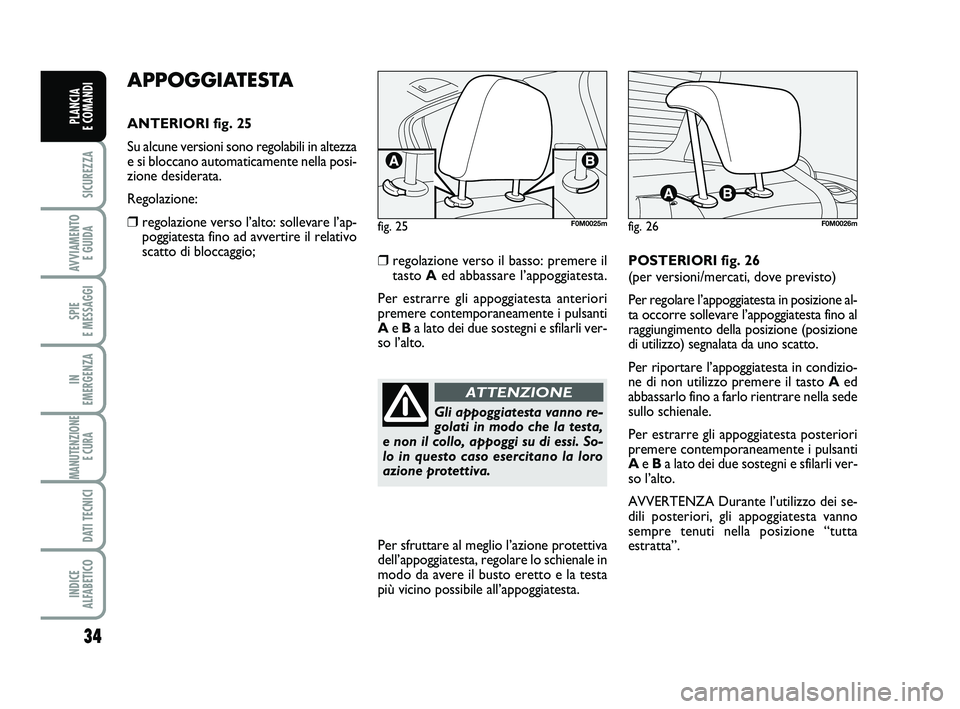

APPOGGIATESTA
ANTERIORI fig. 25
Su alcune versioni sono regolabili in altezza
e si bloccano automaticamente nella posi-
zione desiderata.
Regolazione:
❒regolazione verso l’alto: sollevare l’ap-
poggiatesta fino ad avvertire il relativo
scatto di bloccaggio;
34
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
❒regolazione verso il basso: premere il
tasto Aed abbassare l’appoggiatesta.
Per estrarre gli appoggiatesta anteriori
premere contemporaneamente i pulsanti
A e B a lato dei due sostegni e sfilarli ver-
so l’alto. POSTERIORI fig. 26
(per versioni/mercati, dove previsto)
Per regolare l’appoggiatesta in posizione al-
ta occorre sollevare l’appoggiatesta fino al
raggiungimento della posizione (posizione
di utilizzo) segnalata da uno scatto.
Per riportare l’appoggiatesta in condizio-
ne di non utilizzo premere il tasto A
ed
abbassarlo fino a farlo rientrare nella sede
sullo schienale.
Per estrarre gli appoggiatesta posteriori
premere contemporaneamente i pulsanti
A e B a lato dei due sostegni e sfilarli ver-
so l’alto.
AVVERTENZA Durante l’utilizzo dei se-
dili posteriori, gli appoggiatesta vanno
sempre tenuti nella posizione “tutta
estratta”.
fig. 25F0M0025mfig. 26F0M0026m
Gli appoggiatesta vanno re-
golati in modo che la testa,
e non il collo, appoggi su di essi. So-
lo in questo caso esercitano la loro
azione protettiva.
ATTENZIONE
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in
modo da avere il busto eretto e la testa
più vicino possibile all’appoggiatesta.
033-069 PUNTO POP 1ed IT 27-09-2011 10:58 Pagina 34

35
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 28
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
VOLANTE
Il volante è regolabile (per versioni/mer-
cati, dove previsto) in senso verticale e as-
siale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 27 spingendo-
la in avanti (posizione 1);
❒regolare il volante;
❒bloccare la leva Atirandola verso il vo-
lante (posizione 2 ).
fig. 27F0M0610m
Le regolazioni vanno esegui-
te solo con vettura ferma e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE
033-069 PUNTO POP 1ed IT 27-09-2011 10:58 Pagina 35

SPECCHI ESTERNI
Regolazione fig. 29
È possibile solo con chiave di avviamento
in posizione MAR.
Per effettuare la regolazione procedere
come segue:
❒mediante l’interruttore Bselezionare
lo specchio (sinistro o destro) su cui
eseguire la regolazione;
fig. 28F0M0028mfig. 29F0M0030m
Azionando la leva Aè possibile regolare
lo specchio su due diverse posizioni: nor-
male od antiabbagliante.
fig. 30F0M0250m
❒regolare lo specchio, agendo nei quat-
tro sensi sull’interruttore C.
Ripiegamento
In caso di necessità (per esempio quando
l’ingombro dello specchio crea difficoltà in
un passaggio stretto) è possibile ripiega-
re gli specchi spostandoli dalla posizione
1-fig. 30 alla posizione 2.
Durante la marcia gli specchi
devono sempre essere in po-
sizione 1-fig. 30.
Lo specchio retrovisore
esterno lato guida, essendo
curvo, altera leggermente la perce-
zione della distanza.
ATTENZIONE
Sbrinamento/disappannamento
(per versioni/mercati, dove previsto)
Gli specchi sono dotati di resistenze che
entrano in funzione quando si aziona il lu-
notto termico (premendo il pulsante
().
AVVERTENZA La funzione è temporiz-
zata e viene disattivata automaticamente
dopo alcuni minuti.
36
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
033-069 PUNTO POP 1ed IT 27-09-2011 10:58 Pagina 36
