101
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
In presenza di airbag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'airbag in caso di
urto potrebbe produrre lesioni mor-
tali al bambino trasportato indipen-
dentemente dalla gravità dell'urto. Si
consiglia pertanto di trasportare,
sempre, i bambini seduti sul proprio
seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
ATTENZIONE

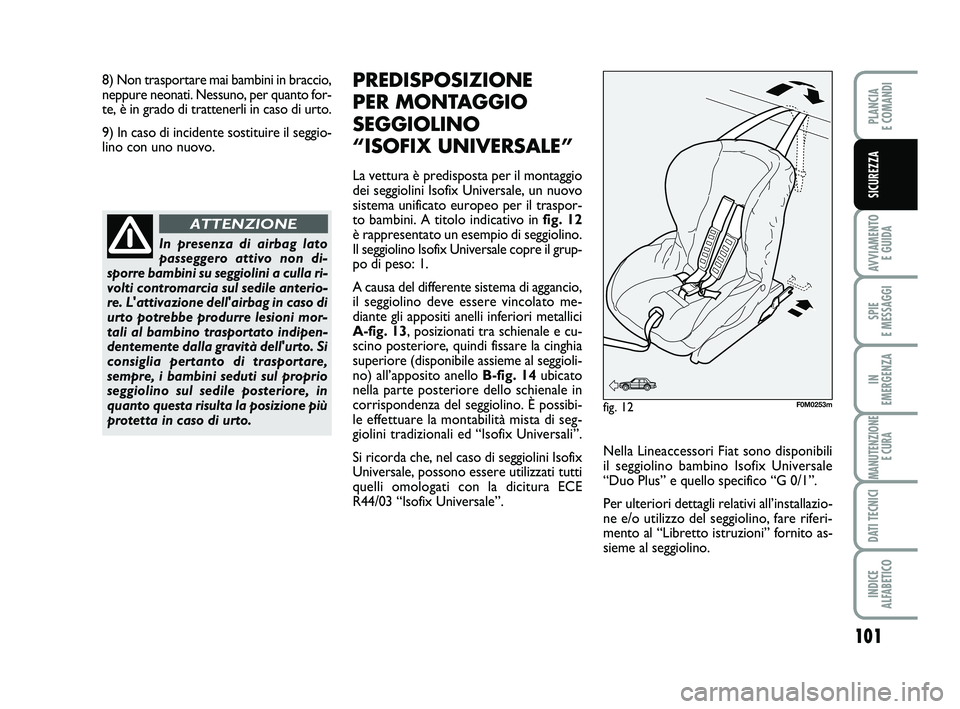

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX UNIVERSALE”
La vettura è predisposta per il montaggio
dei seggiolini Isofix Universale, un nuovo
sistema unificato europeo per il traspor-
to bambini. A titolo indicativo in fig. 12
è rappresentato un esempio di seggiolino.
Il seggiolino Isofix Universale copre il grup-
po di peso: 1.
A causa del differente sistema di aggancio,
il seggiolino deve essere vincolato me-
diante gli appositi anelli inferiori metallici
A-fig. 13, posizionati tra schienale e cu-
scino posteriore, quindi fissare la cinghia
superiore (disponibile assieme al seggioli-
no) all’apposito anello B-fig. 14ubicato
nella parte posteriore dello schienale in
corrispondenza del seggiolino. È possibi-
le effettuare la montabilità mista di seg-
giolini tradizionali ed “Isofix Universali”.
Si ricorda che, nel caso di seggiolini Isofix
Universale, possono essere utilizzati tutti
quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”.
fig. 12F0M0253m
Nella Lineaccessori Fiat sono disponibili
il seggiolino bambino Isofix Universale
“Duo Plus” e quello specifico “G 0/1”.
Per ulteriori dettagli relativi all’installazio-
ne e/o utilizzo del seggiolino, fare riferi-
mento al “Libretto istruzioni” fornito as-
sieme al seggiolino.
8) Non trasportare mai bambini in braccio,
neppure neonati. Nessuno, per quanto for-
te, è in grado di trattenerli in caso di urto.
9) In caso di incidente sostituire il seggio-
lino con uno nuovo.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 101

102
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

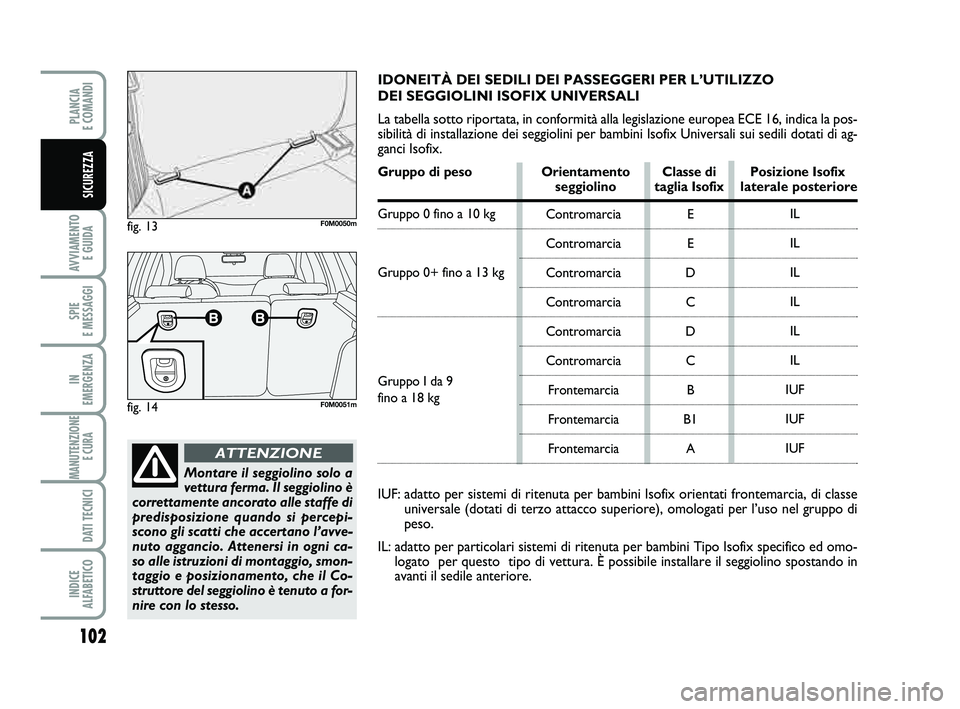

fig. 13F0M0050m
fig. 14F0M0051m
Montare il seggiolino solo a
vettura ferma. Il seggiolino è
correttamente ancorato alle staffe di
predisposizione quando si percepi-
scono gli scatti che accertano l’avve-
nuto aggancio. Attenersi in ogni ca-
so alle istruzioni di montaggio, smon-
taggio e posizionamento, che il Co-
struttore del seggiolino è tenuto a for-
nire con lo stesso.
ATTENZIONE
E
E
D C
D C B
B1 A
IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO
DEI SEGGIOLINI ISOFIX UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea E\
CE 16, indica la pos-
sibilità di installazione dei seggiolini per bambini Isofix Universal\
i sui sedili dotati di ag-
ganci Isofix.
Gruppo di peso Orientamento Classe di Posizione Isofix seggiolino taglia Isofix l aterale posteriore
Gruppo 0 fino a 10 kg
Gruppo 0+ fino a 13 kg
Gruppo I da 9
fino a 18 kg
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia\
, di classe
universale (dotati di terzo attacco superiore), omologati per l’uso\
nel gruppo di
peso.
IL: adatto per particolari sistemi di ritenuta per bambini Tipo Isofix speci\
fico ed omo- logato per questo tipo di vettura. È possibile installare il seggio\
lino spostando in
avanti il sedile anteriore.
IL
IL
IL
IL
IL
IL
IUF
IUF
IUF
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Contromarcia
Frontemarcia
Frontemarcia
Frontemarcia
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 102

103
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

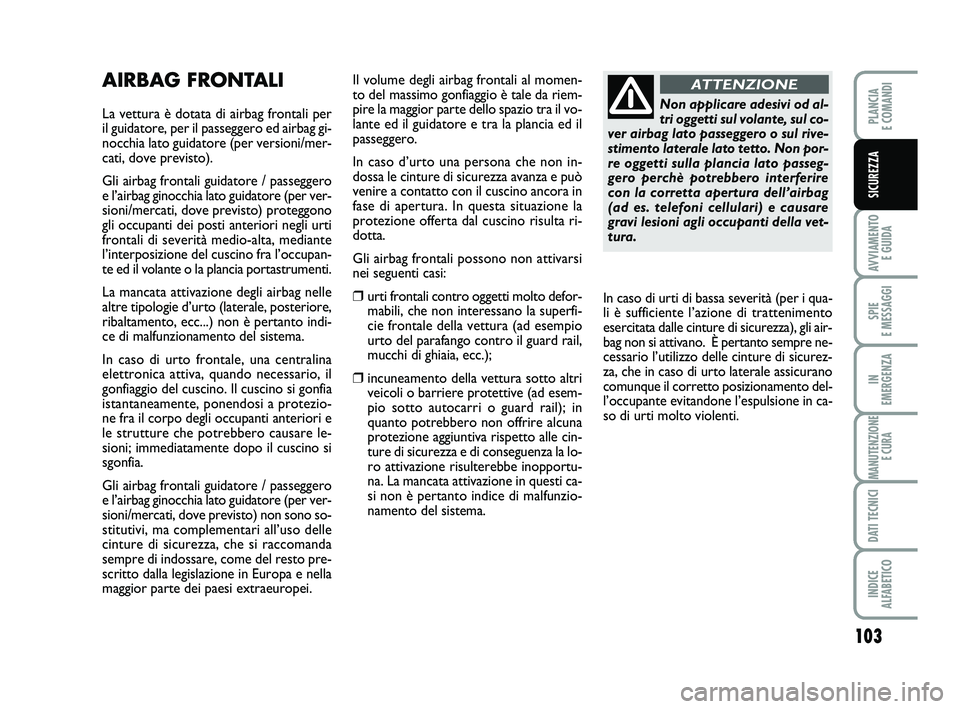

AIRBAG FRONTALI
La vettura è dotata di airbag frontali per
il guidatore, per il passeggero ed airbag gi-
nocchia lato guidatore (per versioni/mer-
cati, dove previsto).
Gli airbag frontali guidatore / passeggero
e l’airbag ginocchia lato guidatore (per ver-
sioni/mercati, dove previsto) proteggono
gli occupanti dei posti anteriori negli urti
frontali di severità medio-alta, mediante
l’interposizione del cuscino fra l’occupan-
te ed il volante o la plancia portastrumenti.
La mancata attivazione degli airbag nelle
altre tipologie d’urto (laterale, posteriore,
ribaltamento, ecc...) non è pertanto indi-
ce di malfunzionamento del sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino. Il cuscino si gonfia
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti anteriori e
le strutture che potrebbero causare le-
sioni; immediatamente dopo il cuscino si
sgonfia.
Gli airbag frontali guidatore / passeggero
e l’airbag ginocchia lato guidatore (per ver-
sioni/mercati, dove previsto) non sono so-
stitutivi, ma complementari all’uso delle
cinture di sicurezza, che si raccomanda
sempre di indossare, come del resto pre-
scritto dalla legislazione in Europa e nella
maggior parte dei paesi extraeuropei. Il volume degli airbag frontali al momen-
to del massimo gonfiaggio è tale da riem-
pire la maggior parte dello spazio tra il vo-
lante ed il guidatore e tra la plancia ed il
passeggero.
In caso d’urto una persona che non in-
dossa le cinture di sicurezza avanza e può
venire a contatto con il cuscino ancora in
fase di apertura. In questa situazione la
protezione offerta dal cuscino risulta ri-
dotta.
Gli airbag frontali possono non attivarsi
nei seguenti casi:
❒urti frontali contro oggetti molto defor-
mabili, che non interessano la superfi-
cie frontale della vettura (ad esempio
urto del parafango contro il guard rail,
mucchi di ghiaia, ecc.);
❒incuneamento della vettura sotto altri
veicoli o barriere protettive (ad esem-
pio sotto autocarri o guard rail); in
quanto potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle cin-
ture di sicurezza e di conseguenza la lo-
ro attivazione risulterebbe inopportu-
na. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzio-
namento del sistema.
Non applicare adesivi od al-
tri oggetti sul volante, sul co-
ver airbag lato passeggero o sul rive-
stimento laterale lato tetto. Non por-
re oggetti sulla plancia lato passeg-
gero perchè potrebbero interferire
con la corretta apertura dell’airbag
(ad es. telefoni cellulari) e causare
gravi lesioni agli occupanti della vet-
tura.
ATTENZIONE
In caso di urti di bassa severità (per i qua-
li è sufficiente l’azione di trattenimento
esercitata dalle cinture di sicurezza), gli air-
bag non si attivano. È pertanto sempre ne-
cessario l’utilizzo delle cinture di sicurez-
za, che in caso di urto laterale assicurano
comunque il corretto posizionamento del-
l’occupante evitandone l’espulsione in ca-
so di urti molto violenti.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 103

104
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

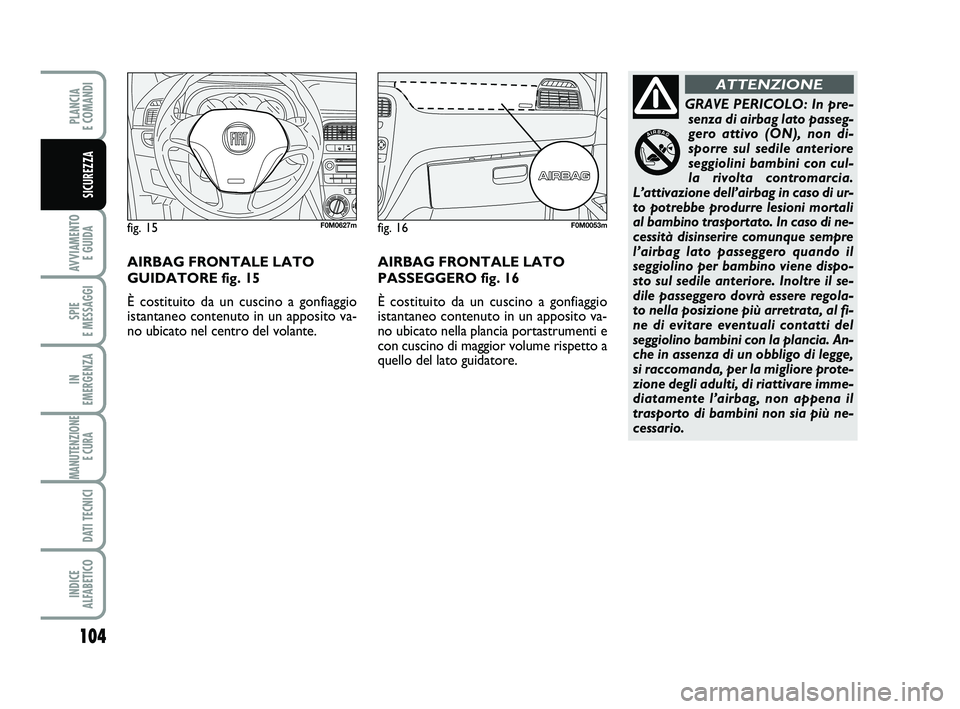

AIRBAG FRONTALE LATO
PASSEGGERO fig. 16
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nella plancia portastrumenti e
con cuscino di maggior volume rispetto a
quello del lato guidatore.
fig. 15F0M0627mfig. 16F0M0053m
AIRBAG FRONTALE LATO
GUIDATORE fig. 15
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nel centro del volante.
GRAVE PERICOLO: In pre- senza di airbag lato passeg-
gero attivo (ON), non di-
sporre sul sedile anteriore
seggiolini bambini con cul-
la rivolta contromarcia.
L’attivazione dell’airbag in caso di ur-
to potrebbe produrre lesioni mortali
al bambino trasportato. In caso di ne-
cessità disinserire comunque sempre
l’airbag lato passeggero quando il
seggiolino per bambino viene dispo-
sto sul sedile anteriore. Inoltre il se-
dile passeggero dovrà essere regola-
to nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del
seggiolino bambini con la plancia. An-
che in assenza di un obbligo di legge,
si raccomanda, per la migliore prote-
zione degli adulti, di riattivare imme-
diatamente l’airbag, non appena il
trasporto di bambini non sia più ne-
cessario.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 104

105
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

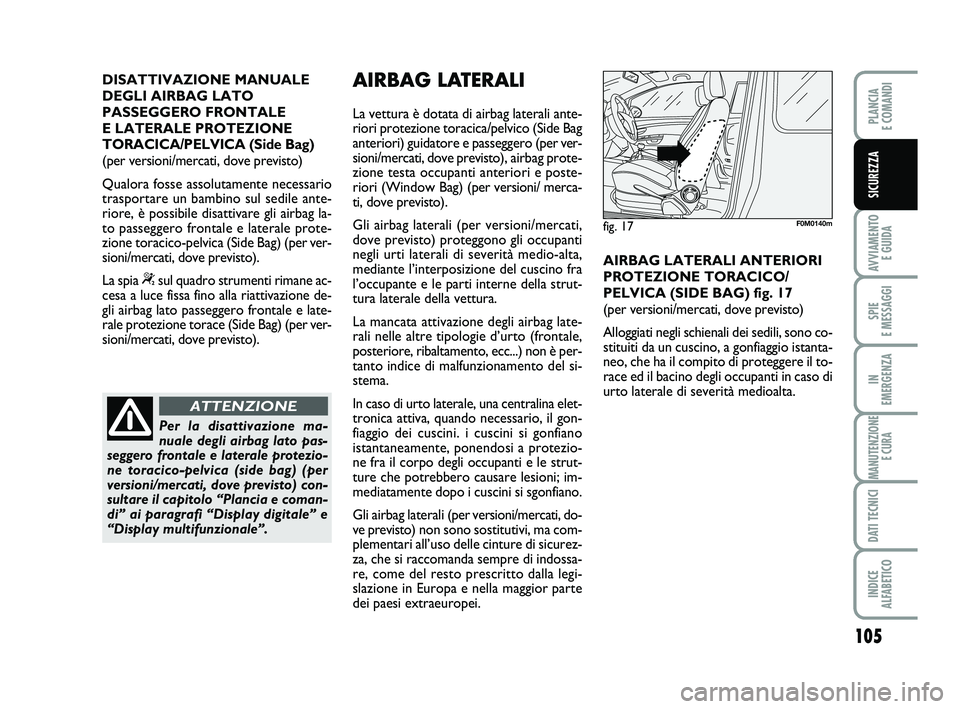

DISATTIVAZIONE MANUALE
DEGLI AIRBAG LATO
PASSEGGERO FRONTALE
E LATERALE PROTEZIONE
TORACICA/PELVICA (Side Bag)
(per versioni/mercati, dove previsto)
Qualora fosse assolutamente necessario
trasportare un bambino sul sedile ante-
riore, è possibile disattivare gli airbag la-
to passeggero frontale e laterale prote-
zione toracico-pelvica (Side Bag) (per ver-
sioni/mercati, dove previsto).
La spia
“sul quadro strumenti rimane ac-
cesa a luce fissa fino alla riattivazione de-
gli airbag lato passeggero frontale e late-
rale protezione torace (Side Bag) (per ver-
sioni/mercati, dove previsto).
Per la disattivazione ma-
nuale degli airbag lato pas-
seggero frontale e laterale protezio-
ne toracico-pelvica (side bag) (per
versioni/mercati, dove previsto) con-
sultare il capitolo “Plancia e coman-
di” ai paragrafi “Display digitale” e
“Display multifunzionale”.
ATTENZIONE
AIRBAG LATERALI
La vettura è dotata di airbag laterali ante-
riori protezione toracica/pelvico (Side Bag
anteriori) guidatore e passeggero (per ver-
sioni/mercati, dove previsto), airbag prote-
zione testa occupanti anteriori e poste-
riori (Window Bag) (per versioni/ merca-
ti, dove previsto).
Gli airbag laterali (per versioni/mercati,
dove previsto) proteggono gli occupanti
negli urti laterali di severità medio-alta,
mediante l’interposizione del cuscino fra
l’occupante e le parti interne della strut-
tura laterale della vettura.
La mancata attivazione degli airbag late-
rali nelle altre tipologie d’urto (frontale,
posteriore, ribaltamento, ecc...) non è per-
tanto indice di malfunzionamento del si-
stema.
In caso di urto laterale, una centralina elet-
tronica attiva, quando necessario, il gon-
fiaggio dei cuscini. i cuscini si gonfiano
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti e le strut-
ture che potrebbero causare lesioni; im-
mediatamente dopo i cuscini si sgonfiano.
Gli airbag laterali (per versioni/mercati, do-
ve previsto) non sono sostitutivi, ma com-
plementari all’uso delle cinture di sicurez-
za, che si raccomanda sempre di indossa-
re, come del resto prescritto dalla legi-
slazione in Europa e nella maggior parte
dei paesi extraeuropei. AIRBAG LATERALI ANTERIORI
PROTEZIONE TORACICO/
PELVICA (SIDE BAG) fig. 17
(per versioni/mercati, dove previsto)
Alloggiati negli schienali dei sedili, sono co-
stituiti da un cuscino, a gonfiaggio istanta-
neo, che ha il compito di proteggere il to-
race ed il bacino degli occupanti in caso di
urto laterale di severità medioalta.
fig. 17F0M0140m
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 105

106
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AIRBAG LATERALI
PROTEZIONE TESTA
(WINDOW BAG) fig. 18
(per versioni/mercati, dove previsto)
Sono costituiti da due cuscini a “tendina”
uno posto sul lato destro ed uno sul lato
sinistro della vettura, alloggiati dietro i ri-
vestimenti laterali del tetto e coperti da
apposite finizioni.
Hanno il compito di proteggere la testa
degli occupanti anteriori e posteriori in ca-
so di urto laterale, grazie all’ampia super-
ficie di sviluppo dei cuscini.
AVVERTENZA La migliore protezione da
parte del sistema in caso di urto laterale si
ha mantenendo una corretta posizione sul
sedile, permettendo in tal modo un cor-
retto dispiegamento degli airbag laterali.
fig. 18F0M0141m
AVVERTENZA L’attivazione degli airbag
frontali e/o laterali è anche possibile qua-
lora la vettura sia sottoposta a forti urti
che interessano la zona sottoscocca, co-
me ad esempio urti violenti contro gradi-
ni, marciapiedi o risalti fissi del suolo, ca-
dute della vettura in grandi buche o av-
vallamenti stradali.
AVVERTENZA L’entrata in funzione degli
airbag libera una piccola quantità di pol-
veri. Queste polveri non sono nocive e
non indicano un principio di incendio; inol-
tre la superficie del cuscino dispiegato e
l’interno della vettura possono venire ri-
coperti da un residuo polveroso: questa
polvere può irritare la pelle e gli occhi. Nel
caso di esposizione lavarsi con sapone
neutro ed acqua.
Le scadenze relative alla carica pirotecni-
ca ed al contatto spiralato sono indicate
nell’apposita targhetta ubicata nel casset-
to portaoggetti. All’avvicinarsi di queste
scadenze rivolgersi alla Rete Assistenzia-
le Fiat per la loro sostituzione. AVVERTENZA Nel caso di un incidente
in cui si sia attivato uno qualunque dei di-
spositivi di sicurezza, rivolgersi alla Rete
Assistenziale Fiat per far sostituire quelli
attivati e per far verificare l’integrità del-
l’impianto.
Tutti gli interventi di controllo, riparazio-
ne e sostituzione riguardanti l’airbag de-
vono essere effettuati presso la Rete As-
sistenziale Fiat.
In caso di rottamazione della vettura oc-
corre rivolgersi alla Rete Assistenziale Fiat
per far disattivare l’impianto, inoltre in ca-
so di cambio di proprietà della vettura è
indispensabile che il nuovo proprietario
venga a conoscenza delle modalità di im-
piego e delle avvertenze sopra indicate ed
entri in possesso del “Libretto di Uso e
Manutenzione”.
AVVERTENZA L’attivazione di preten-
sionatori, airbag frontali, airbag laterali an-
teriori, è decisa in modo differenziato, in
base al tipo di urto. La mancata attivazio-
ne di uno o più di essi non è pertanto in-
dice di malfunzionamento del sistema.
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 106

107
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
Non appoggiare la testa, le
braccia o i gomiti sulle por-
te, sui finestrini e nell’area di dispie-
gamento del cuscino dell’airbag la-
terale protezione testa (Window
Bag) per evitare possibili lesioni du-
rante la fase di gonfiaggio.
ATTENZIONE
Non sporgere mai la testa, le
braccia e i gomiti fuori dal fi-
nestrino.
ATTENZIONE
AVVERTENZE GENERALI
Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia (unitamente al mes-
saggio visualizzato dal display multi-
funzionale, per versioni/mercati, do-
ve previsto) è possibile che sia pre-
sente una anomalia nei sistemi di ri-
tenuta; in tal caso gli airbag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
Non ricoprire lo schienale
dei sedili anteriori e poste-
riori con rivestimenti o foderine che
non siano predisposti per uso con
Side-bag.
ATTENZIONE
Non viaggiare con oggetti in
grembo, davanti al torace e
tantomeno tenendo tra le labbra pi-
pa, matite ecc. In caso di urto con in-
tervento dell’airbag potrebbero arre-
carvi gravi danni.
ATTENZIONE
Con chiave di avviamento in-
serita ed in posizione MAR,
sia pure a motore spento, gli airbag
possono attivarsi anche a vettura fer-
ma, qualora questa venga urtata da
un altro veicolo in marcia. Quindi an-
che con vettura ferma non devono as-
solutamente essere posti bambini sul
sedile anteriore. D’altro canto si ri-
corda che qualora la chiave sia inse-
rita in posizione STOP nessun disposi-
tivo di sicurezza (airbag o pretensio-
natori) si attiva in conseguenza di un
urto; la mancata attivazione di tali di-
spositivi in questi casi, pertanto, non
può essere considerata come indice di
malfunzionamento del sistema.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 107

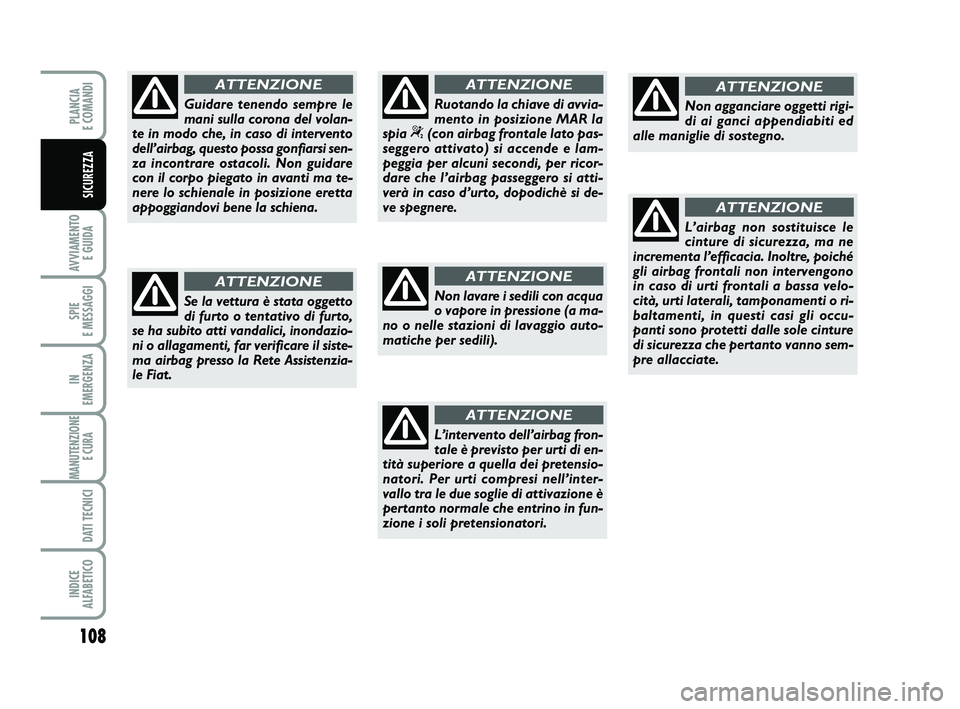

108
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
Guidare tenendo sempre le
mani sulla corona del volan-
te in modo che, in caso di intervento
dell’airbag, questo possa gonfiarsi sen-
za incontrare ostacoli. Non guidare
con il corpo piegato in avanti ma te-
nere lo schienale in posizione eretta
appoggiandovi bene la schiena.
ATTENZIONE
Se la vettura è stata oggetto
di furto o tentativo di furto,
se ha subito atti vandalici, inondazio-
ni o allagamenti, far verificare il siste-
ma airbag presso la Rete Assistenzia-
le Fiat.
ATTENZIONENon lavare i sedili con acqua
o vapore in pressione (a ma-
no o nelle stazioni di lavaggio auto-
matiche per sedili).
ATTENZIONE
Ruotando la chiave di avvia-
mento in posizione MAR la
spia
“(con airbag frontale lato pas-
seggero attivato) si accende e lam-
peggia per alcuni secondi, per ricor-
dare che l’airbag passeggero si atti-
verà in caso d’urto, dopodichè si de-
ve spegnere.
ATTENZIONE
L’intervento dell’airbag fron-
tale è previsto per urti di en-
tità superiore a quella dei pretensio-
natori. Per urti compresi nell’inter-
vallo tra le due soglie di attivazione è
pertanto normale che entrino in fun-
zione i soli pretensionatori.
ATTENZIONE
Non agganciare oggetti rigi-
di ai ganci appendiabiti ed
alle maniglie di sostegno.
ATTENZIONE
L’airbag non sostituisce le
cinture di sicurezza, ma ne
incrementa l’efficacia. Inoltre, poiché
gli airbag frontali non intervengono
in caso di urti frontali a bassa velo-
cità, urti laterali, tamponamenti o ri-
baltamenti, in questi casi gli occu-
panti sono protetti dalle sole cinture
di sicurezza che pertanto vanno sem-
pre allacciate.
ATTENZIONE
091-108 PUNTO POP 1ed IT 29-07-2011 8:44 Pagina 108
