2012 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

165
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA

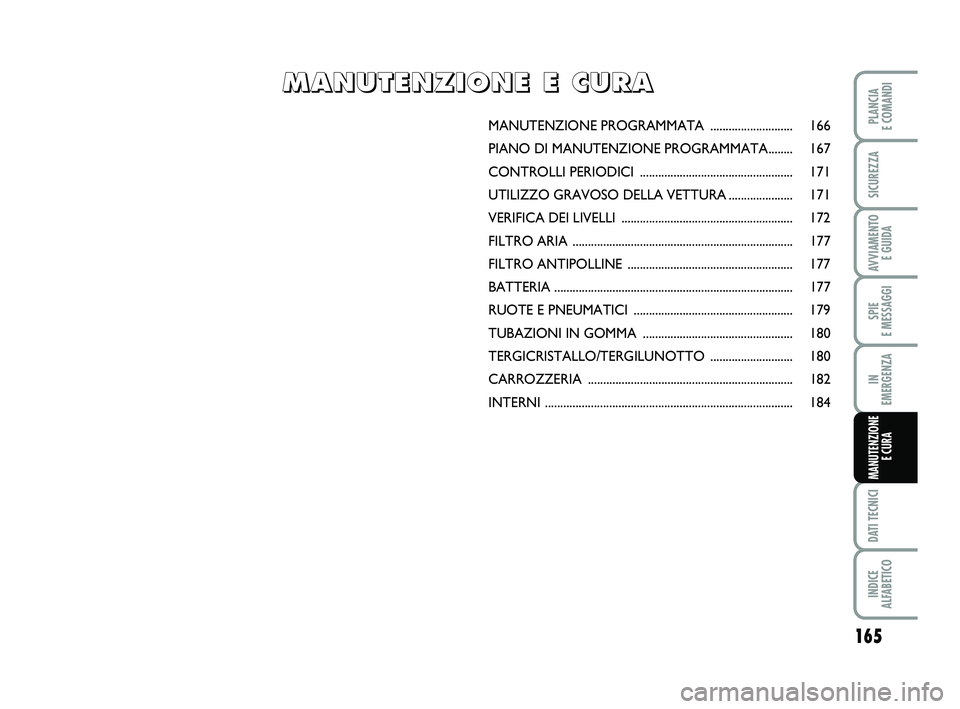

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA ........................... 166
PIANO DI MANUTENZIONE PROGRAMMATA ........ 167
CONTROLLI PERIODICI .................................................. 171
UTILIZZO GRAVOSO DELLA VETTURA ..................... 171

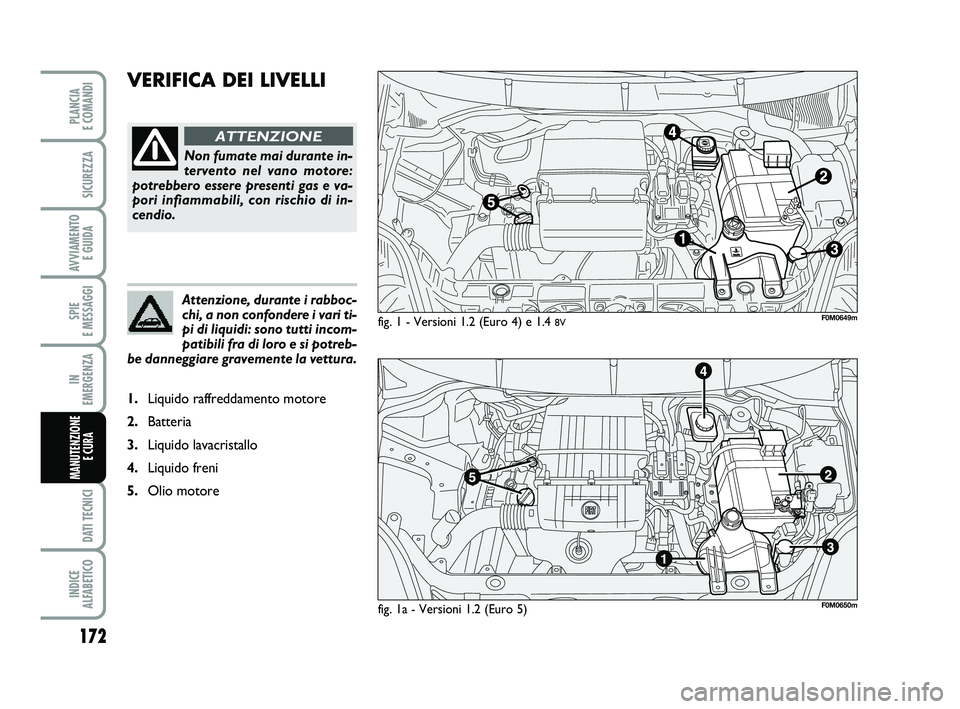

VERIFICA DEI LIVELLI ........................................................ 172
FILTRO AR IA .....................................................................\
... 177
FILTRO ANTI POLLINE ...................................................... 177
BATTERIA .....................................................................\
......... 177
RUOTE E PNEUMA TICI .................................................... 179
TUBAZIONI IN GOMMA ................................................. 180
TERGICRISTALLO/TERGILUNOTTO ........................... 180
CARROZZERIA ................................................................... 182
INTERNI .......................................................................\
.......... 184
M
M
A
A
N
N
U
U
T
T
E
E
N
N
Z
Z
I
I
O
O
N
N
E
E


E
E


C
C
U
U
R
R
A
A
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 165

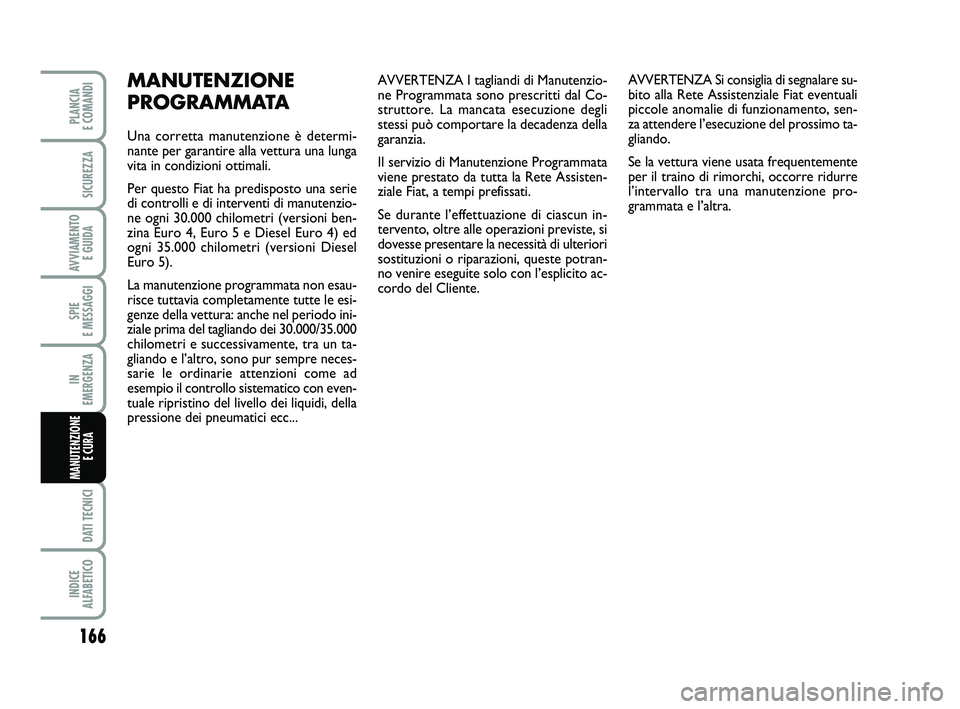

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Fiat eventuali
piccole anomalie di funzionamento, sen-
za attendere l’esecuzione del prossimo ta-
gliando.
Se la vettura viene usata frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-
grammata e l’altra.MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire alla vettura una lunga
vita in condizioni ottimali.
Per questo Fiat ha predisposto una serie
di controlli e di interventi di manutenzio-
ne ogni 30.000 chilometri (versioni ben-
zina Euro 4, Euro 5 e Diesel Euro 4) ed
ogni 35.000 chilometri (versioni Diesel
Euro 5).
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze della vettura: anche nel periodo ini-
ziale prima del tagliando dei 30.000/35.000
chilometri e successivamente, tra un ta-
gliando e l’altro, sono pur sempre neces-
sarie le ordinarie attenzioni come ad
esempio il controllo sistematico con even-
tuale ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
166
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 166

●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ● ●●
●●
●● ●● ●
●● ●● ● ●
●● ●● ● ●
167
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI MOTORI BENZINA EURO 4, BENZINA EURO 5 E DIESEL EURO 4
Migliaia di chilometri 30 60 90 120 150 180
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione\
Controllo funzionamento impianto illuminazione
(fari, indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi lavacristalli ed eventuale regola\
zione
spruzzatori
Controllo posizionamento/usura spazzole tergicristallo anteriore/posteri\
ore
Controllo condizioni ed usura pattini freni a disco anteriori/posteriori\

(per versioni/mercati, dove previsto) e funzionamento segnalatore usur\
a pattini
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori
Controllo visivo condizioni ed integrità: esterno carrozzeria, protet\
tivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico-alime\
ntazione
combustibile-freni), elementi in gomma (cuffie, manicotti, boccole, ec\
c.)
Controllo stato pulizia serrature, cofani, motore e baule, pulizia
e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(freni/frizione idraulica, lavacristalli, batteria, raffreddamento moto\
re, ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione
Controllo tensione ed eventuale regolazione cinghie comando accessori
(versioni 1.2 - 1.4 riscaldato)
Controllo ed eventuale regolazione gioco punterie (versioni 1.2 8V - 1.4 8V)
Controllo emissioni gas di scarico
Controllo funzionalità sistemi controllo motore (mediante presa diag\
nosi)
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 167

●● ●● ● ●●
●
●● ●● ● ●
●● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
(1) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è\
necessario sostituire olio motore e filtro olio ogni 12 mesi.
(2) Se la vettura viene utilizzata prevalentemente su percorsi urbani e comu\
nque con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e \
filtro olio ogni 12 mesi.
168
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA

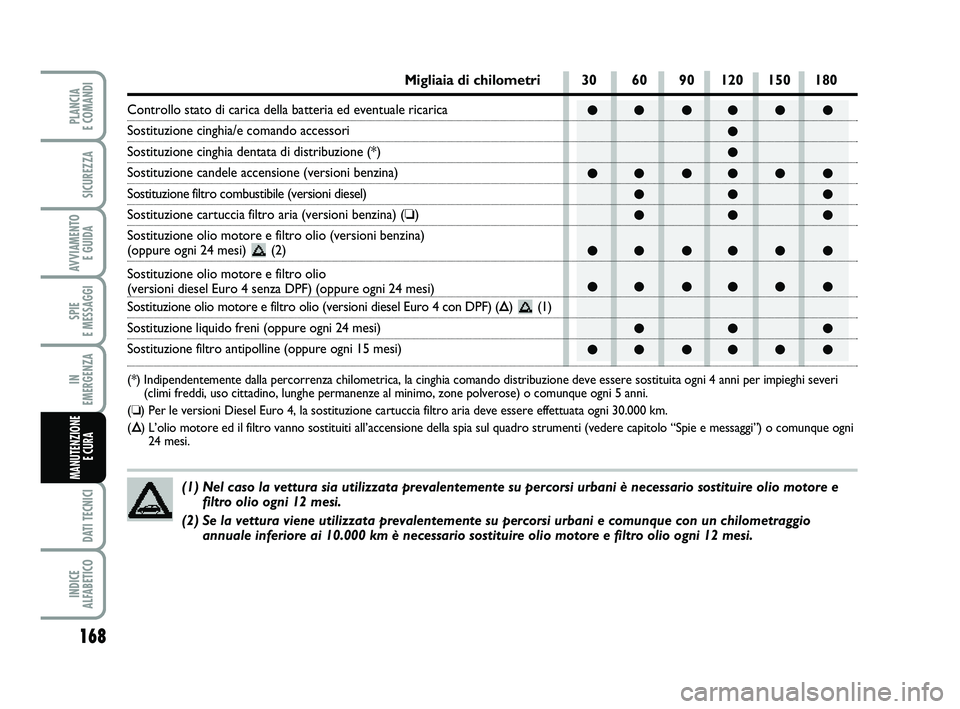

Migliaia di chilometri 30 60 90 120 150 180
Controllo stato di carica della batteria ed eventuale ricarica
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata di distribuzione (*)
Sostituzione candele accensione (versioni benzina)
Sostituzione filtro combustibile (versioni diesel)
Sostituzione cartuccia filtro aria (versioni benzina) (❏)
Sostituzione olio motore e filtro olio (versioni benzina)
(oppure ogni 24 mesi) (2)
Sostituzione olio motore e filtro olio
(versioni diesel Euro 4 senza DPF) (oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni diesel Euro 4 con DPF)\
(Õ) (1)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando dis\
tribuzione deve essere sostituita ogni 4 anni per i mpieghi severi
(climi freddi, uso cittadino, lunghe permanenze al minimo, zone polvero\
se) o comunque ogni 5 anni.
( ❏ ) Per le versioni Diesel Euro 4, la sostituzione cartuccia filtro aria \
deve essere effettuata ogni 30.000 km.
( Õ ) L’olio motore ed il filtro vanno sostituiti all’accensione della s\
pia sul quadro strumenti (vedere capitolo “Spie e messaggi”) o comunque ogni
24 mesi.
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 168

169
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ● ●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
VERSIONI MOTORI DIESEL EURO 5
Migliaia di chilometri 35 70 105 140 175
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione\
Controllo funzionamento impianto illuminazione (fari, indicatori di dir\
ezione,
emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro strum\
enti, ecc.)
Controllo funzionamento impianto tergi lavacristalli ed eventuale regola\
zione
spruzzatori
Controllo posizionamento/usura spazzole tergicristallo anteriore/posteri\
ore
Controllo condizioni ed usura pattini freni a disco anteriori e funziona\
mento segnalatore
usura pattini
Controllo condizioni ed usura pattini freni a disco posteriori (version\
i/mercati dove previsto)
Controllo condizioni e usura guarnizioni freni a tamburo posteriori (ve\
rsione 1.3 Multijet)
Controllo visivo condizioni ed integrità: esterno carrozzeria, protet\
tivo sotto scocca,
tratti rigidi e flessibili delle tubazioni (scarico-alimentazione combu\
stibile-freni),
elementi in gomma (cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature, cofani, motore e baule, pulizia e lub\
rificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(freni/frizione idraulica, lavacristalli, batteria, raffreddamento moto\
re, ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghie comando accessori
Controllo emissioni/fumosità
Controllo funzionalità sistemi controllo motore (mediante presa diag\
nosi)
Controllo stato di carica della batteria ed eventuale ricarica
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 169

170
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
●
●●
●●●● ●
●●
●●●● ●

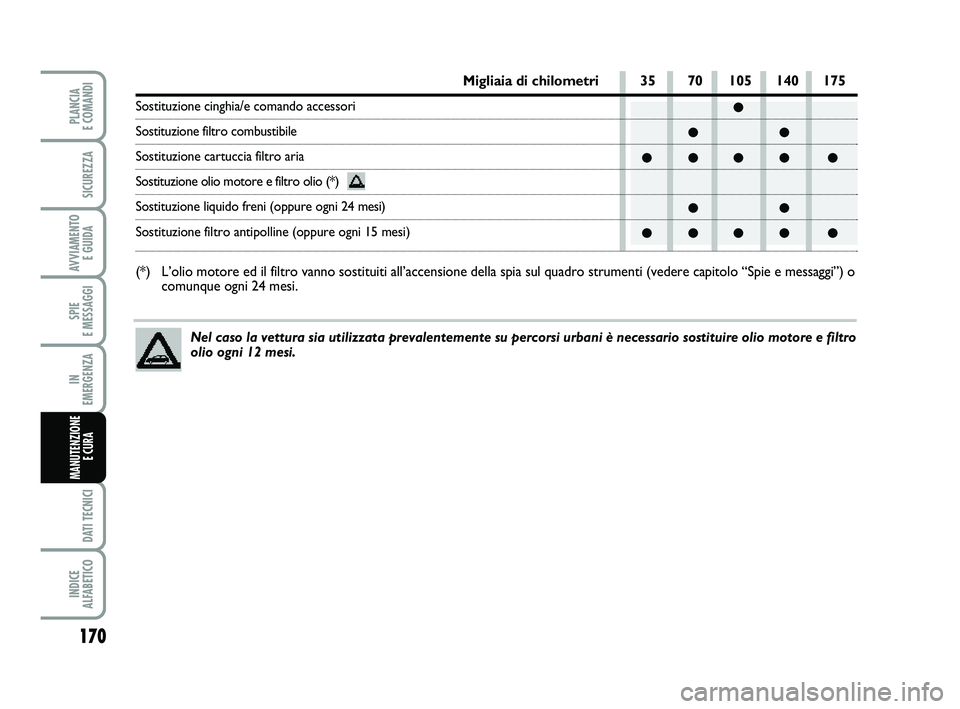

Migliaia di chilometri 35 70 105 140 175
Sostituzione cinghia/e comando accessori
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (*)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) L’olio motore ed il filtro vanno sostituiti all’accensione della s\
pia sul quadro strumenti (vedere capitolo “Spie e messaggi ”) o
comunque ogni 24 mesi.
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è\
necessario sostituire olio motore e filtro
olio ogni 12 mesi.
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 170

171
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata prevalen-
temente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bas-
sa velocità (esempio consegne porta a
porta) oppure in caso di lunga inatti-
vità;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature co-
fano motore e baule, pulizia e lubrifi-
cazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione combustibile - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello li-
quido batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione
filtro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneuma-
tici;
❒funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto tergi/lavacri-
stallo e posizionamento/usura spazzo-
le tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della
PETRONAS LUBRICANTS, studiati e rea-
lizzati espressamente per le vetture Fiat
(vedere la tabella “Rifornimenti” nel ca-
pitolo “Dati tecnici”).
165-184 PUNTO POP 1ed IT 27-09-2011 11:02 Pagina 171

172
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
MANUTENZIONE E CURA
VERIFICA DEI LIVELLI
fig. 1 - Versioni 1.2 (Euro 4) e 1.4 8V
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente la vettura.
1. Liquido raffreddamento motore
2. Batteria
3. Liquido lavacristallo
4. Liquido freni
5. Olio motore
F0M0649m
fig. 1a - Versioni 1.2 (Euro 5)F0M0650m
165-184 PUNTO POP 1ed IT 13-10-2011 14:25 Pagina 172
