2012 FIAT PUNTO Libretto Uso Manutenzione (in Italian)

109
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA

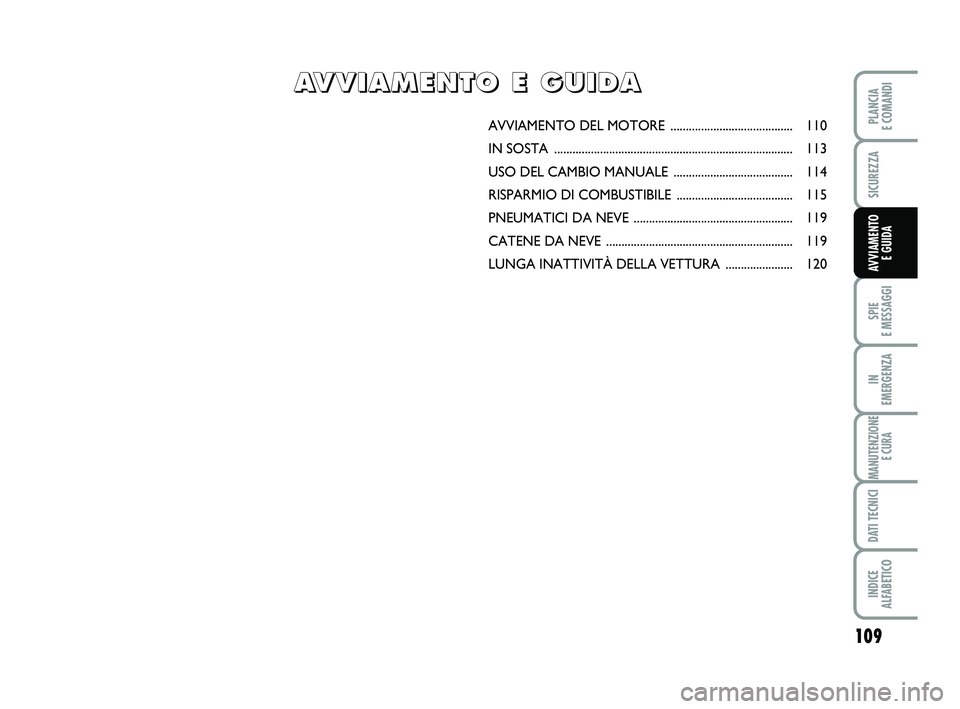

AVVIAMENTO DEL MOTORE ........................................ 110
IN SOSTA .......................................................................\
....... 113
USO DEL CAMBIO MANUALE ....................................... 114
RISPARMIO DI COMBUSTIBILE ...................................... 115
PNEUMATICI DA NEVE .................................................... 119
CATENE DA NEVE ............................................................. 119
LUNGA INATTIVITÀ DELLA VETTURA ...................... 120
A
A
V
V
V
V
I
I
A
A
M
M
E
E
N
N
T
T
O
O


E
E


G
G
U
U
I
I
D
D
A
A
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 109

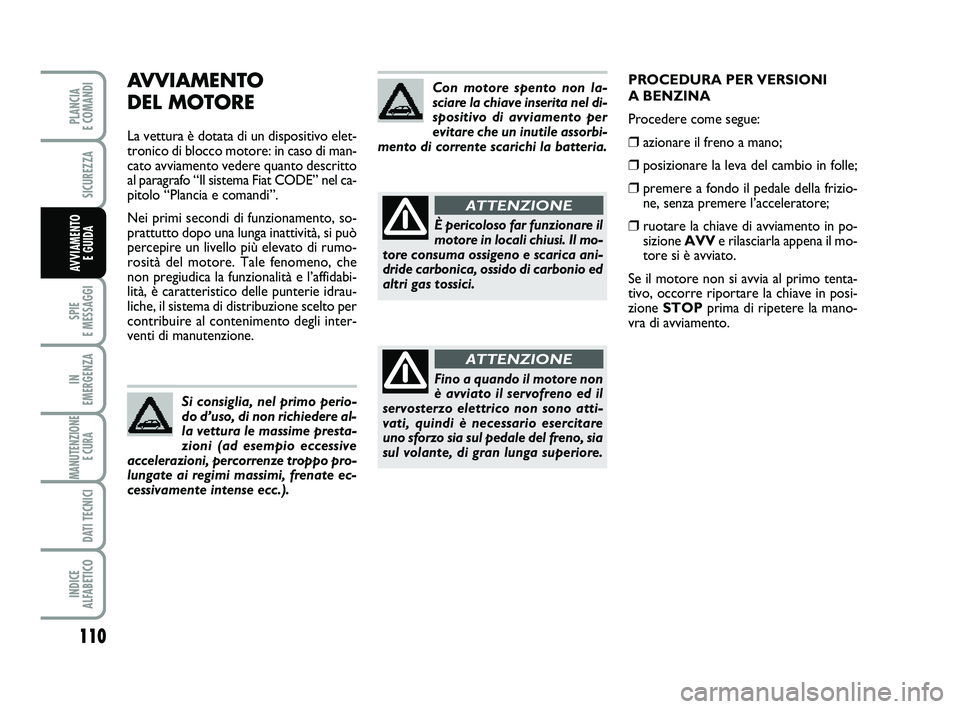

AVVIAMENTO
DEL MOTORE
La vettura è dotata di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Plancia e comandi”.
Nei primi secondi di funzionamento, so-
prattutto dopo una lunga inattività, si può
percepire un livello più elevato di rumo-
rosità del motore. Tale fenomeno, che
non pregiudica la funzionalità e l’affidabi-
lità, è caratteristico delle punterie idrau-
liche, il sistema di distribuzione scelto per
contribuire al contenimento degli inter-
venti di manutenzione.
110
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
Si consiglia, nel primo perio-
do d’uso, di non richiedere al-
la vettura le massime presta-
zioni (ad esempio eccessive
accelerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave inserita nel di-
spositivo di avviamento per
evitare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore.
ATTENZIONE
PROCEDURA PER VERSIONI
A BENZINA
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione AVVe rilasciarla appena il mo-
tore si è avviato.
Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione STOP prima di ripetere la mano-
vra di avviamento.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 110

111
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA

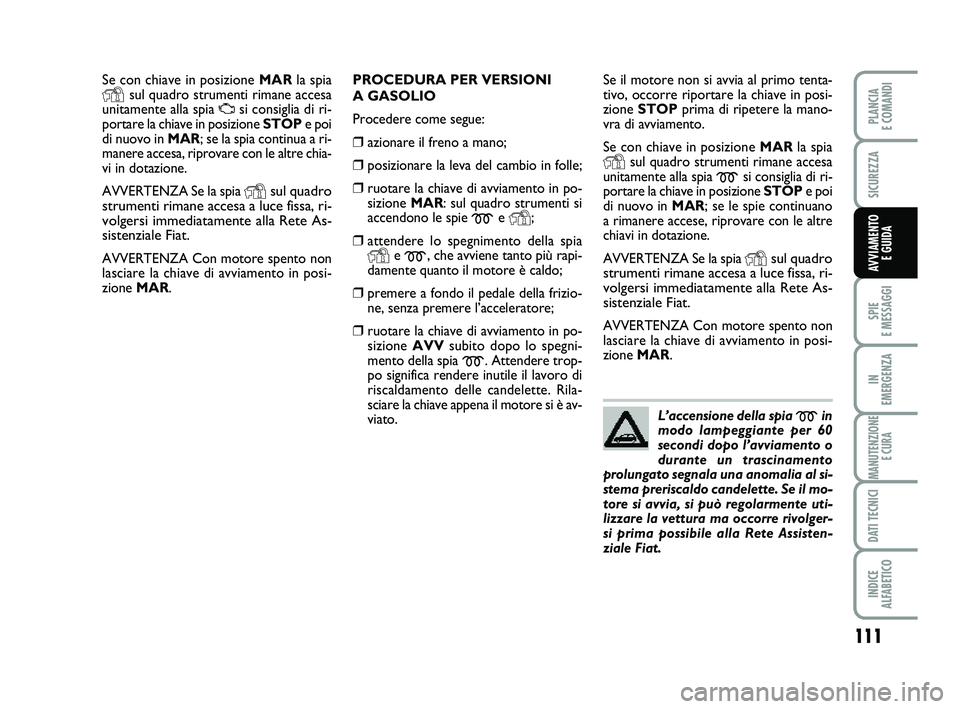

Se con chiave in posizione MARla spia
Ysul quadro strumenti rimane accesa
unitamente alla spia Usi consiglia di ri-
portare la chiave in posizione STOP e poi
di nuovo in MAR; se la spia continua a ri-
manere accesa, riprovare con le altre chia-
vi in dotazione.
AVVERTENZA Se la spia
Ysul quadro
strumenti rimane accesa a luce fissa, ri-
volgersi immediatamente alla Rete As-
sistenziale Fiat.
AVVERTENZA Con motore spento non
lasciare la chiave di avviamento in posi-
zione MAR. PROCEDURA PER VERSIONI
A GASOLIO
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒ruotare la chiave di avviamento in po-
sizione
MAR: sul quadro strumenti si
accendono le spie
me Y;
❒attendere lo spegnimento della spia
Ye m, che avviene tanto più rapi-
damente quanto il motore è caldo;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione AVVsubito dopo lo spegni-
mento della spia
m. Attendere trop-
po significa rendere inutile il lavoro di
riscaldamento delle candelette. Rila-
sciare la chiave appena il motore si è av-
viato. Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione
STOP prima di ripetere la mano-
vra di avviamento.
Se con chiave in posizione MARla spia
Ysul quadro strumenti rimane accesa
unitamente alla spia
msi consiglia di ri-
portare la chiave in posizione STOP e poi
di nuovo in MAR; se le spie continuano
a rimanere accese, riprovare con le altre
chiavi in dotazione.
AVVERTENZA Se la spia
Ysul quadro
strumenti rimane accesa a luce fissa, ri-
volgersi immediatamente alla Rete As-
sistenziale Fiat.
AVVERTENZA Con motore spento non
lasciare la chiave di avviamento in posi-
zione MAR.
L’accensione della spia
min
modo lampeggiante per 60
secondi dopo l’avviamento o
durante un trascinamento
prolungato segnala una anomalia al si-
stema preriscaldo candelette. Se il mo-
tore si avvia, si può regolarmente uti-
lizzare la vettura ma occorre rivolger-
si prima possibile alla Rete Assisten-
ziale Fiat.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 111

112
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA

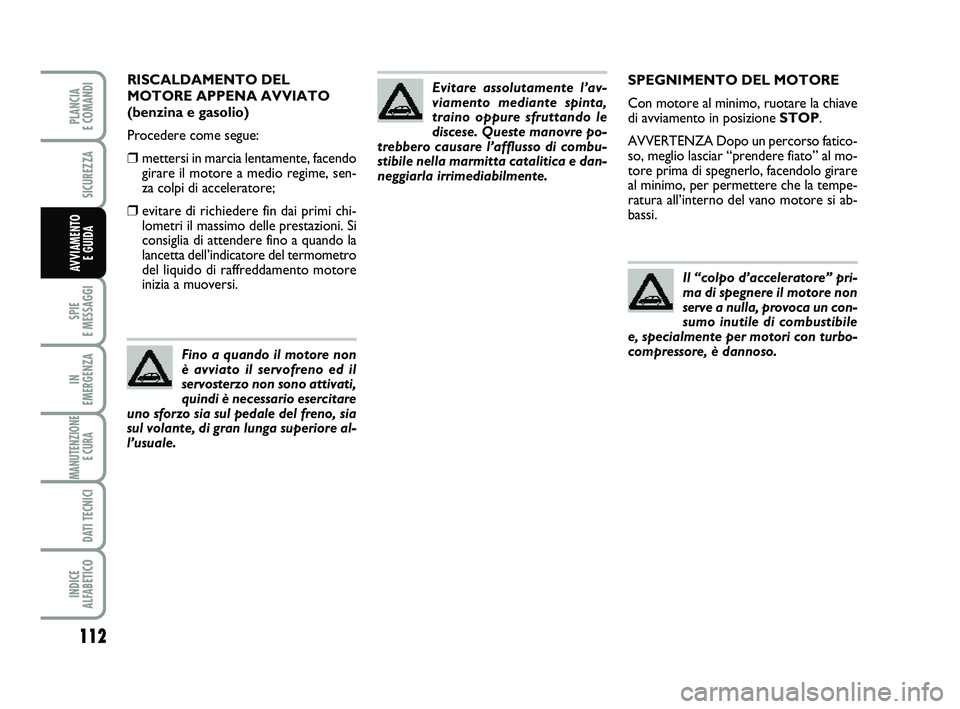

SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione STOP.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di combustibile
e, specialmente per motori con turbo-
compressore, è dannoso.RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
(benzina e gasolio)
Procedere come segue:
❒mettersi in marcia lentamente, facendo
girare il motore a medio regime, sen-
za colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termometro
del liquido di raffreddamento motore
inizia a muoversi.
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo non sono attivati,
quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore al-
l’usuale.
Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di combu-
stibile nella marmitta catalitica e dan-
neggiarla irrimediabilmente.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 112

113
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

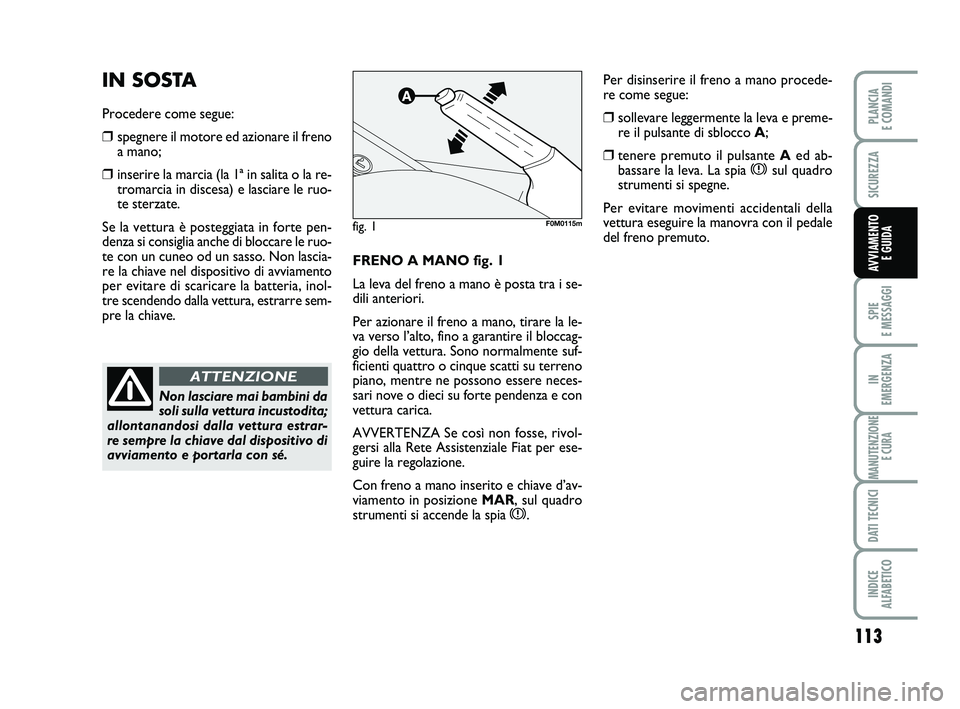

AVVIAMENTO E GUIDAFRENO A MANO fig. 1
La leva del freno a mano è posta tra i se-
dili anteriori.
Per azionare il freno a mano, tirare la le-
va verso l’alto, fino a garantire il bloccag-
gio della vettura. Sono normalmente suf-
ficienti quattro o cinque scatti su terreno
piano, mentre ne possono essere neces-
sari nove o dieci su forte pendenza e con
vettura carica.
AVVERTENZA Se così non fosse, rivol-
gersi alla Rete Assistenziale Fiat per ese-
guire la regolazione.
Con freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia
x.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il freno
a mano;
❒inserire la marcia (la 1ª in salita o la re-
tromarcia in discesa) e lasciare le ruo-
te sterzate.
Se la vettura è posteggiata in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso. Non lascia-
re la chiave nel dispositivo di avviamento
per evitare di scaricare la batteria, inol-
tre scendendo dalla vettura, estrarre sem-
pre la chiave.
Non lasciare mai bambini da
soli sulla vettura incustodita;
allontanandosi dalla vettura estrar-
re sempre la chiave dal dispositivo di
avviamento e portarla con sé.
ATTENZIONE
fig. 1F0M0115m
Per disinserire il freno a mano procede-
re come segue:
❒sollevare leggermente la leva e preme-
re il pulsante di sblocco A;
❒tenere premuto il pulsante Aed ab-
bassare la leva. La spia xsul quadro
strumenti si spegne.
Per evitare movimenti accidentali della
vettura eseguire la manovra con il pedale
del freno premuto.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 113

114
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA

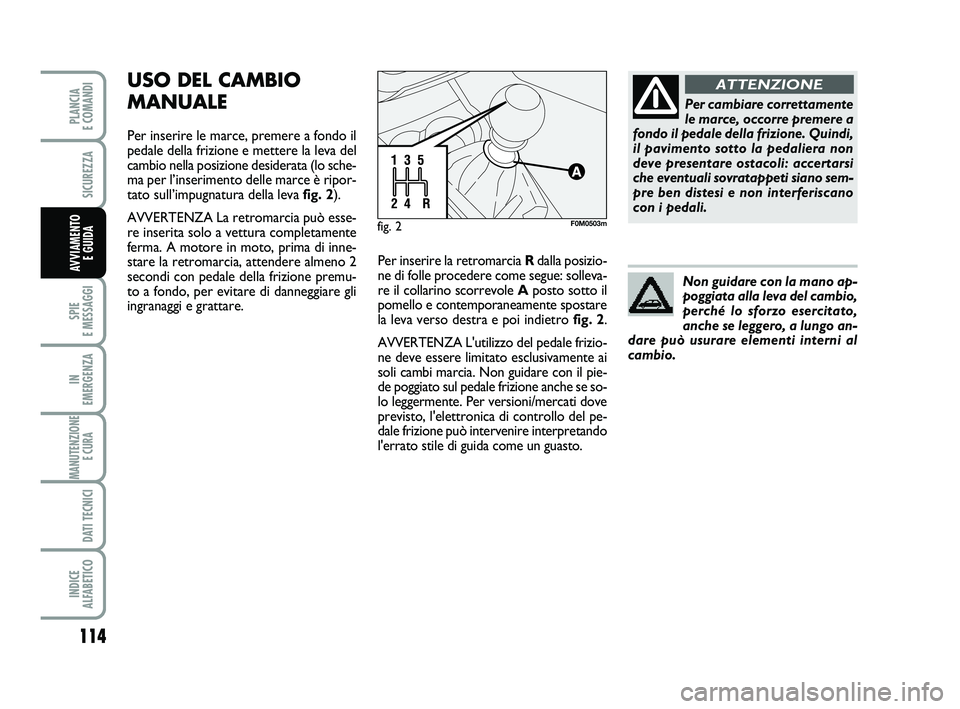

USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo sche-
ma per l’inserimento delle marce è ripor-
tato sull’impugnatura della leva fig. 2).
AVVERTENZA La retromarcia può esse-
re inserita solo a vettura completamente
ferma. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
fig. 2F0M0503m
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato,
anche se leggero, a lungo an-
dare può usurare elementi interni al
cambio.
Per inserire la retromarcia R dalla posizio-
ne di folle procedere come segue: solleva-
re il collarino scorrevole A posto sotto il
pomello e contemporaneamente spostare
la leva verso destra e poi indietro fig. 2.
AVVERTENZA L'utilizzo del pedale frizio-
ne deve essere limitato esclusivamente ai
soli cambi marcia. Non guidare con il pie-
de poggiato sul pedale frizione anche se so-
lo leggermente. Per versioni/mercati dove
previsto, l'elettronica di controllo del pe-
dale frizione può intervenire interpretando
l'errato stile di guida come un guasto.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 114

115
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
Portapacchi/portasci
Togliere il portapacchi od il portascì dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
della vettura influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente, provocando di conseguenza un au-
mento del consumo di combustibile (fino
a +25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (fino a +20% mediamen-
te): quando la temperatura esterna lo con-
sente utilizzare preferibilmente gli aera-
tori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi. STILE DI GUIDA
Avviamento
Non fare scaldare il motore con vettura
ferma né al regime minimo né elevato: in
queste condizioni il motore si scalda mol-
to più lentamente, aumentando consumi
ed emissioni. È consigliabile partire subi-
to e lentamente, evitando regimi elevati:
in tal modo il motore si scalderà più rapi-
damente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili provocando un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare
una marcia più alta. Utilizzare una marcia
bassa per ottenere una brillante accele-
razione comporta un aumento dei con-
sumi.
L’utilizzo improprio di una marcia alta au-
menta consumi, emissioni ed usura mo-
tore.RISPARMIO
DI COMBUSTIBILE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di combustibile ed un con-
tenimento delle emissioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso della vettura (soprattutto nel
traffico urbano), ed il suo assetto influen-
zano fortemente i consumi e la stabilità.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 115

116
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore. TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi la
vettura deve essere dotata di gancio di
traino omologato e di adeguato impianto
elettrico. L’installazione deve essere ese-
guita da personale specializzato che rila-
scia apposita documentazione per la cir-
colazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto ed
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.
Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino della vettura, riduce di uguale va-
lore la capacità di carico della vettura stes-
sa. Per essere sicuri di non superare il pe-
so massimo rimorchiabile (riportato sulla
carta di circolazione) si deve tenere conto
del peso del rimorchio a pieno carico, com-
presi gli accessori e i bagagli personali.
Velocità massima
Il consumo di combustibile aumenta no-
tevolmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese su-
perflue, che provocano eccessivo consu-
mo di combustibile ed aumento delle
emissioni.
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.
109-120 PUNTO POP 1ed IT 29-07-2011 8:45 Pagina 116
