2012 FIAT FIORINO Manual de Empleo y Cuidado (in Spanish)

144
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
Versiones Combi
Para sustituir la lámpara, proceder del si-
guiente modo:
❒presione el pulsador A-fig. 44y extra-
er la lámpara de techo desmontable B;
❒extraer la lámpara de techo intervi-
niendo en los puntos indicados por las
flechas; ❒sustituir la lámpara C-fig. 43separán-
dola de los contactos laterales; intro-
ducir la nueva lámpara asegurándose de
que la misma quede bloqueada correc-
tamente entre los contactos;
❒cerrar la tapa B-fig. 42y fijar la lám-
para de techo en su alojamiento ase-
gurándose de que haberla bloqueado.
fig. 44
A
U
T
O
F0T0108mfig. 45
A
U
T
O
F0T0109mfig. 43F0T0024m
❒sustituya la lámpara C-fig. 45soltán-
dola de los contactos laterales y ase-
gurándose de que la lámpara nueva que-
de bloqueada correctamente entre los
mismos contactos;
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 144

145
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA

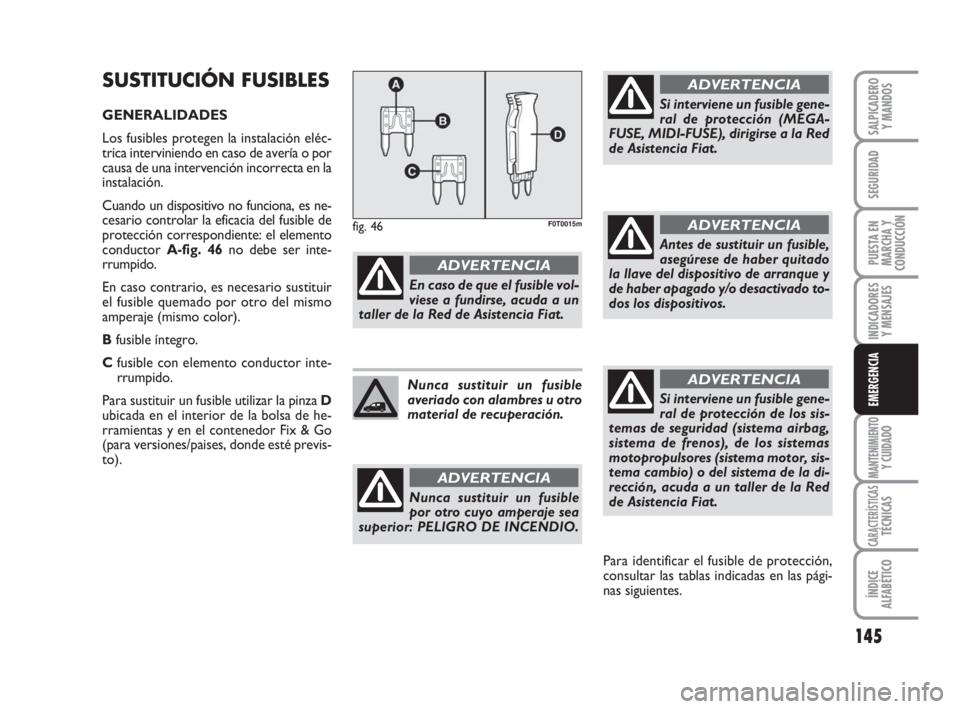

SUSTITUCIÓN FUSIBLES
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o por
causa de una intervención incorrecta en la
instalación.
Cuando un dispositivo no funciona, es ne-
cesario controlar la eficacia del fusible de
protección correspondiente: el elemento
conductor A-fig. 46no debe ser inte-
rrumpido.
En caso contrario, es necesario sustituir
el fusible quemado por otro del mismo
amperaje (mismo color).
Bfusible íntegro.
Cfusible con elemento conductor inte-
rrumpido.
Para sustituir un fusible utilizar la pinza D
ubicada en el interior de la bolsa de he-
rramientas y en el contenedor Fix & Go
(para versiones/paises, donde esté previs-
to).
En caso de que el fusible vol-
viese a fundirse, acuda a un
taller de la Red de Asistencia Fiat.
ADVERTENCIA
Nunca sustituir un fusible
por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.
ADVERTENCIA
Si interviene un fusible gene-
ral de protección (MEGA-
FUSE, MIDI-FUSE), dirigirse a la Red
de Asistencia Fiat.
ADVERTENCIA
Si interviene un fusible gene-
ral de protección de los sis-
temas de seguridad (sistema airbag,
sistema de frenos), de los sistemas
motopropulsores (sistema motor, sis-
tema cambio) o del sistema de la di-
rección, acuda a un taller de la Red
de Asistencia Fiat.
ADVERTENCIANunca sustituir un fusible
averiado con alambres u otro
material de recuperación.
fig. 46F0T0015m
Para identificar el fusible de protección,
consultar las tablas indicadas en las pági-
nas siguientes.
Antes de sustituir un fusible,
asegúrese de haber quitado
la llave del dispositivo de arranque y
de haber apagado y/o desactivado to-
dos los dispositivos.
ADVERTENCIA
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 145

146
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
FUSIBLES EN LA CAJA
CABLEADA DEL MOTOR
La caja de fusibles se encuentra en lado de-
recho del motor.Desmontaje de la tapa
de la caja de fusibles
Proceder de la siguiente manera:
❒quite la tapa A-fig. 47de protección
del polo positivo de la batería levan-
tándolo hacia arriba;
❒intervenga en la aleta A-fig. 48y quite
la tapa Bde protección de la caja de fu-
sibles;
❒desplace la tapa hacia el faro; girándola
hacia la izquierda (como lo indica la fle-
cha) y luego quitarla fig. 49.
❒de este modo se puede acceder a la
centralita de fusibles fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Efectuar un cuidadoso lavado
del compartimento motor,
cuidando de no mojar direc-
tamente con un chorro de
agua las centralitas.
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 146

147
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
Montaje de la tapa
de la caja de fusibles
Para montar la tapa proceder de la si-
guiente manera:
❒introduzca ambos enganches A-fig. 51
en los alojamientos correspondientes
ubicados en la caja de fusibles;
❒enganche nuevamente la aleta Ben el
alojamiento correspondiente hasta oír
un “clic” que confirma el bloqueo.
fig. 50F0T0181m
fig. 51F0T0174m
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 147

148
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
Body Computer F01 60 50
Disponible F02 – 50
Disponible F05 – 50
Electroventilador de refrigeración del motor monovelocidad (75W)/
Baja velocidad electroventilador de refrigeración del motor (187W) F06 20 50
Baja velocidad electroventilador de refrigeración del motor (350W) F06 30 50
Alta velocidad electroventilador de refrigeración del motor (187W) F07 30 50
Alta velocidad electroventilador de refrigeración del motor (350W) F07 40 50
Electroventilador climatizador F83 40 50
Disponible (kit remolque) (F09) (15) (50)
Señales acústicas F10 10 50
Luces de carretera F14 15 50
Disponible F15 – 50
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 148

149
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
Compresor acondicionador F19 7,5 50
Luneta térmica/Desempañador de espejos F20 30 50
Bomba de combustible F21 15 50
Luces antiniebla F30 15 50
Disponible F08 – 50
Encendedor/Tomas de corriente del habitáculo/Asientos calefaccionados F85 30 50
+15 Luces de marcha atrás/decímetro/Sensor de presencia de agua
en el gasóleo/Bobinas de relé T02, T05, T14, T17 y T19 F87 7,5 50
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 149

150
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
FUSIBLES EN LA CAJA
CABLEADA HABITÁCULO
Para acceder a los fusibles es necesario de-
senroscar los dos tornillos A-fig. 52 utili-
zando la pieza metálica de la llave de con-
tacto y posteriormente quitar la portezue-
la B.
Los fusibles se encuentran en ambas ca-
jas portafusibles como se muestran en la
fig. 53.
fig. 52F0T0178m
fig. 53F0T0183m
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 150

151
INDICADORES
Y MENSAJES
MANTENIMIENTOY CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EMERGENCIA
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO FIGURA
Luz de cruce (lado pasajero) F12 7,5 53
Luz de cruce (lado del conductor)/Corrector de alineación de faros F13 7,5 53
INT/A bobinas de relés SCM F31 5 53
Iluminación interna temporizada F32 7,5 53
Nodo Radio/Centralita sistema Bluetooth
®/Nodo Blue&Me™/
Toma diagnóstico sistema EOBD/Centralita alarma volumétricos/
Centralita sirena alarma F36 10 53
Nodo tablero de instrumentos/Mando de luces de paradas (NA) F37 5 53
Accionadores de las cerraduras de las puertas/maletero F38 20 53
Bomba bidireccional lavaparabrisas/lavaluneta F43 15 53
Elevaluna delantero (lado del conductor) F47 20 53
Elevaluna delantero (lado del pasajero) F48 20 53
Iluminación de mandos/Centralita de sensores de estacionamiento/
Mando de espejos exteriores eléctricos/Centralita alarma volumétricos F49 5 53
INT nodo Radio/ Centralita sistema Bluetooth
®/Nodo Blue&Me™/
Movimiento espejos exteriores eléctricos/Interruptor embrague/
Mando de luces de parada (NC) F51 5 53
Nodo tablero de instrumentos F53 5 53
123-154 Fiorino E 1ed:123-154 Fiorino SPA 3-12-2009 9:42 Pagina 151
