2012 CITROEN JUMPER MULTISPACE Kezelési útmutató (in Hungarian)

103


Gyermekek az autóban

BIZTON
SÁG
4
„ISOFIX” RÖGZÍTÉSEK

Minden ülőlapon három rögzítőgyűrű
található:


- két első, címkével jelzett rögzítőgyűrű
a gépjármű ülésének háttámlája és
ülőlapja között,

- egy címkével jelzett hátsó rögzítőgyűrű
a TOP TETHER nevű felső heveder
rögzítésére.
A gépjármű mindenben megfelel az új
ISOFIX szabályozásnak.
Ha gépjárműve rendelkezik szabványos
ISOFIX rögzítőelemekkel, azok
elhelyezkedését címkék jelölik. Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISOFIX gyermekülések a két első
rögzítőgyűrűbe könnyűszerrel rögzíthető
retesszel rendelkeznek.
Bizonyos gyermekülések a hátsó
rögzítőgyűrűbe illeszthető felső hevederrel
is rendelkeznek.
A heveder rögzítéséhez emelje fel a
gépjármű ülésének fejtámláját, és vezesse
át a horgot a rudak között. Ezt követően
rögzítse a horgot a hátsó rögzítőgyűrűhöz,
és feszítse meg a felső hevedert.
A nem megfelelően beszerelt gyermekülés
ütközés esetén kisebb védelmet nyújt a
gépjárműben utazó gyermek számára.
A gépjárművébe történő beszerelésre
alkalmas ISOFIX gyermekülésekről az
elhelyezésükre vonatkozó összefoglaló
táblázat alapján tájékozódhat.

104


Gyermekek az autóban


RÖMER Duo Plus ISOFIX

( B1
méretosztály)


1. csoport : 9 - 18 kg







Menetiránnyal szemben beszerelhető.
Rendelkezik az ISOFIX felső gyűrűbe rögzítendő,
„TOP TETHER” felső hevederrel.
A váz három dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
A gyermekülés ISOFIX rögzítéssel nem rendelkező ülőhelyeken is használható.
Ebben az esetben a gyermekülést a hárompontos biztonsági övvel kell a gépjármű üléséhez rögzíteni.

A gyermekülés beszerelésekor kövesse a gyártó által rendelkezésre bocsátott használati útmutató utasításait.















A CITROËN ÁLTAL AJÁNLOTT, GÉPJÁRMŰVÉHEZ RENDSZERESÍTETT ISOFIX GYERMEKÜLÉS

105


Gyermekek az autóban

BIZTON
SÁG
4


IUF
: Univerzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely. A
gépjármű ISOFIX ülőhelyeinek felső
gyűrűjéhez csatlakozó felső hevederrel
felszerelt „Menetiránnyal szemben” ISOFIX
gyermekülés.
ÖSSZEFOGLALÓ TÁBLÁZAT AZ ISOFIX GYERMEKÜLÉSEK ELHELYEZÉSÉHEZ

Az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott ülőhelyeire történő beszerelési lehetőségeit
mutatja be.
Az ISOFIX univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk valamelyikével jelölt ISOFIX méretosztály a
gyermekülésen, az ISOFIX logó mellett található.

IL-SU: Féluniverzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely.
Kitámasztóval rendelkező „Menetiránnyal
szemben“ ISOFIX gyermekülés.
„Menetiránynak háttal“ ISOFIX gyermekülés
vagy felső hevederrel vagy kitámasztóval
rendelkező kosár.
X
: nincs rögzítőszerkezet a gyermekülés
számára.

A gyermek súlya / korcsoportja


10 kg alatt
(0. csoport )
Kb. 6 hónapos
korig

10 kg alatt
(0. csoport )
13 kg alatt
(0+ csoport)
Kb. 1 éves korig

9 - 18 kg
(1. csoport)
Kb. 1-3 éves kor

ISOFIX gyermekülés típusa

Kosár


„menetiránynak
háttal“




„menetiránynak
háttal“



„menetiránnyal
szemben“


ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1

Hátsó szélső ülőhelyek
a
2.
sorban,

egyszemélyes ülésekkel az 1. sorban

IL-SU


IL-SU


IL-SU


IUF, IL-SU


Hátsó szélső ülőhelyek
a
2.
sorban,

kétszemélyes üléssorral az 1. sorban

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Hátsó ülőhelyek
a
3.
sorban

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Kosár: az ISOFIX ülőhely alsó gyűrűihez
rögzíthető, és két hátsó ülőhelyet foglal el.

106


Gyermekek az autóban
A CITROËN ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK

A CITROËN a hárompontos biztonsági övvel rögzíthető
gyermekülések teljes választékát kínálja:


0+ csoport: születéstől 13 kg-ig








L1
„RÖMER Baby-Safe Plus“
Menetiránynak háttal beszerelhető.


2. és 3. csoport: 15-36 kg







L3
„RECARO Start“
.






L4
„KLIPPAN Optima“
6 éves kortól (kb. 22 kg) elegendő a
magasító használata.







L5
„RÖMER KIDFIX“
A gépjármű ISOFIX rögzítéseihez rögzíthető.
A gyermeket a biztonsági öv óvja.

107


Gyermekek az autóban

BIZTON
SÁG
4

2. sor
Szélső ülőhelyek

U


U


U


U


Középső ülőhely

U


U


U


U

3. sor
Szélső ülőhelyek

U


U


U


U


Középső ülőhely

U


U


U


U

a: 0. csoport: születéstől 13 kg-ig. A kosarakat és „autós ágyakat” nem lehet az első utasülésre beszerelni.
b: mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.
U: biztonsági övvel rögzíthető, univerzális gyermekülés „menetiránynak háttal” és „menetiránnyal szemben” történő beszerelésére alkalmas
ülőhely.

A táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető, univerzális gyermekülések beszerelési lehetőségeit mutatja be a gyermek
súlyától, illetve a gépjármű adott ülőhelyétől függően.


Ülőhely


A gyermek súlya és korcsoportja



13 kg alatt
(0(a) és
0+ csoport)
Kb. 1 éves korig

9-18 kg
(1. csoport)
Kb. 1-3 éves kor

15
- 25 kg
(2. csoport)
Kb. 3-6 éves kor

22
- 36 kg
(3. csoport)
Kb. 6-10 éves kor

1. sor (b)
Egyszemélyes
ülés

U


U


U


U


Üléssor, oldalsó
ülőhely

U


U


U


U


Üléssor, középső
ülőhely

L1


L2

L2, L3, L4


L2, L3, L4

108


Gyermekek az autóban
Ha az első utasülésre „menetiránynak
háttal” szerel be gyermekülést, semlegesítse
az utasoldali légzsákot, ellenkező esetben
a légzsák működésbe lépése a gyermek
sérülését vagy halálát okozhatja.



Magasító beszerelése

A biztonsági öv mellkasi részének a
gyermek vállához kell illeszkednie, anélkül,
hogy érintené a nyakát.
Győződjön meg arról, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A CITROËN a háttámlával és
vállmagasságban övterelővel ellátott
ülésmagasítók használatát javasolja.

NÉHÁNY JÓTANÁCS A
GYERMEKÜLÉSEKHEZ
A gyermekülés nem megfelelő beszerelése a
gépjárműbe jelentősen csökkenti a gyermek
védelmét az esetleges ütközéseknél.
Még rövidebb utak során is ügyeljen arra,
hogy a biztonsági öv vagy a gyermekülés
hevedere a lehető legszorosabban
illeszkedjen a gyermek testéhez.
A gyermekülés „menetiránnyal szemben”
történő optimális beszerelése érdekében
győződjön meg arról, hogy a gyermekülés
háttámlája a gépjármű ülésének
háttámlájához támaszkodik-e, illetve, hogy a
fejtámla nincs-e útban.
Amennyiben el kell távolítania a fejtámlát,
gondoskodjon megfelelő elhelyezéséről vagy
rögzítéséről, nehogy hirtelen fékezés esetén
elszabaduljon.
10 év alatti gyermeket kizárólag abban
az esetben szállítson az első utasülésen
„menetiránnyal szemben”, ha a hátsó
ülőhelyeket már más gyermekek elfoglalták,
vagy ha a hátsó ülések használhatatlanok,
illetve nincsenek beszerelve.
Biztonsági okokból:


- soha ne hagyjon egy vagy több

gyermeket
felügyelet nélkül az autóban,

- soha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett járműben,

- soha ne hagyja a kulcsait a járműben, a
gyermek által elérhető helyen.

Ha gépjárműve rendelkezik ilyennel,
használja a „Biztonsági gyermekzárat”
az ajtók véletlen kinyitásának
megakadályozása érdekében.
Ha gépjárműve rendelkezik nyitható hátsó
ablakokkal, ügyeljen rá, hogy legfeljebb
egyharmad részükig nyissa ki azokat.
Szerelje fel a hátsó ablakokat
napfényrolókkal, hogy így óvja gyermekeit a
napsugárzástól.

109

Vontatás

TARTOZÉKOK
5

A tömegadatokról bővebb információt
a gépjármű hivatalos okmányaiban
(forgalmi engedély stb.) vagy a 8. fejezet
„Tömegadatok” c. pontjában talál.

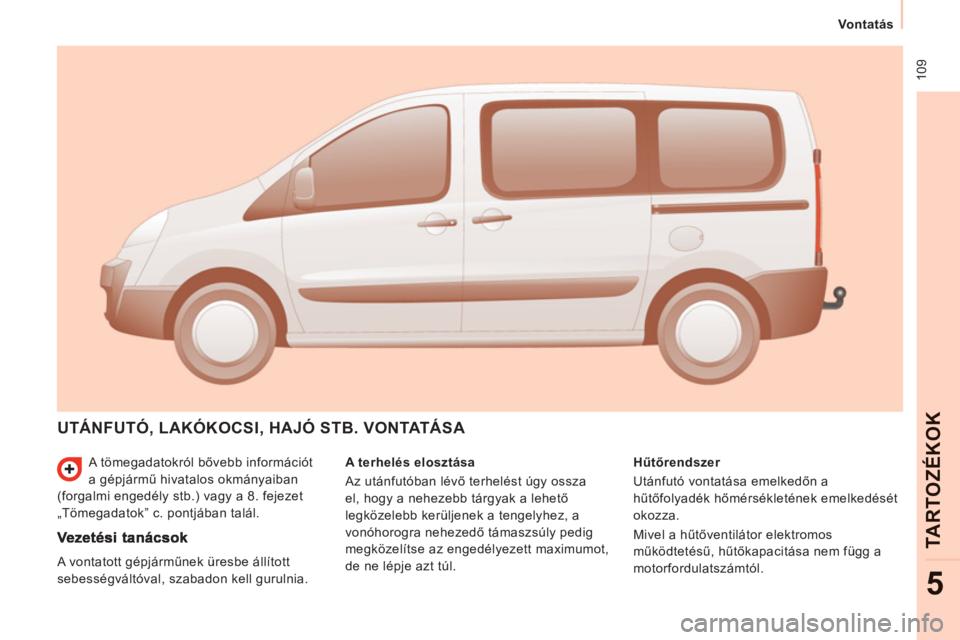

UTÁNFUTÓ, LAKÓKOCSI, HAJÓ STB. VONTATÁSA


A terhelés elosztása
Az utánfutóban lévő terhelést úgy ossza
el, hogy a nehezebb tárgyak a lehető
legközelebb kerüljenek a tengelyhez, a
vonóhorogra nehezedő támaszsúly pedig
megközelítse az engedélyezett maximumot,
de ne lépje azt túl.
Hűtőrendszer
Utánfutó vontatása emelkedőn a
hűtőfolyadék hőmérsékletének emelkedését
okozza.
Mivel a hűtőventilátor elektromos
működtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
A vontatott gépjárműnek üresbe állított
sebességváltóval, szabadon kell gurulnia.

11 0

Vontatás
Inkább kapcsolja a sebességváltót
magasabb fokozatba, hogy ezzel csökkentse
a motorfordulatszámot, és csökkentse a
sebességet.
Folyamatosan figyelje a hűtőfolyadék
hőmérsékletét.
Gumiabroncsok
Ellenőrizze a vontatást végző gépjármű
és az utánfutó gumiabroncsainak nyomását
(lásd 8. fejezet, „Azonosító elemek” c. pont),
betartva a javasolt nyomásértékeket.
Vontatás

Javasoljuk, hogy a gépjármű fejlesztése
során tartóssági teszten átesett eredeti
CITROËN vonóhorgokat és a hozzájuk
tartozó csatlakozókábeleket használja,
az eszköz feleszerelését pedig bízza a
CITROËN hálózatra.
Ha a vonóhorgot mégsem a CITROËN
hálózatban szerelteti fel, a műveletet
mindenképpen a gépjármű hátsó
részén található elektromos előkészítés
használatával, illetve a gyártó előírásainak
figyelembe vételével kell végrehajtani.
A fenti általános előírásoknak megfelelően
felhívjuk a figyelmét a CITROËN által nem
rendszeresített vonóhorog vagy elektromos
tartozék felszerelésében rejlő kockázatra.
Ilyen eszköz felszerelése a gépjármű
elektromos rendszerének meghibásodását
okozhatja. Előzetesen mindig tájékozódjon
a gyártónál. A motorhűtőfolyadék-hőmérséklet
visszajelzés megjelenésekor
azonnal álljon meg, és amint
lehetséges, állítsa le a motort.

A megfelelő használatról

Fokozott igénybevétel esetén (maximális
terhelés vontatása meredek emelkedőn,
magas külső hőmérséklet) a motor
automatikusan korlátozza teljesítményét.
Ebben az esetben a klímaberendezés
automatikus kikapcsolásával érhető el a
motor teljesítményének javítása.
6. fejezet, „Folyadékszintek” c. pont.
Fékek
Az utánfutó használata megnöveli
a féktávolságot. Haladjon alacsony
sebességgel, időben kapcsoljon vissza,
fékezzen fokozatosan.

Oldalszél
Az oldalszél-érzékenység megnövekedett.
Vezessen óvatosan, alacsony sebességgel.

ABS
/ESP
Az ABS és ESP rendszerek csak a
gépjárművet tartják ellenőrzésük alatt, az
utánfutót vagy a lakókocsit nem.

Hátsó parkolássegítő berendezés
Vontatást végző gépjárművön a berendezés
nem működik.
