2012 CITROEN JUMPER MULTISPACE Kezelési útmutató (in Hungarian)

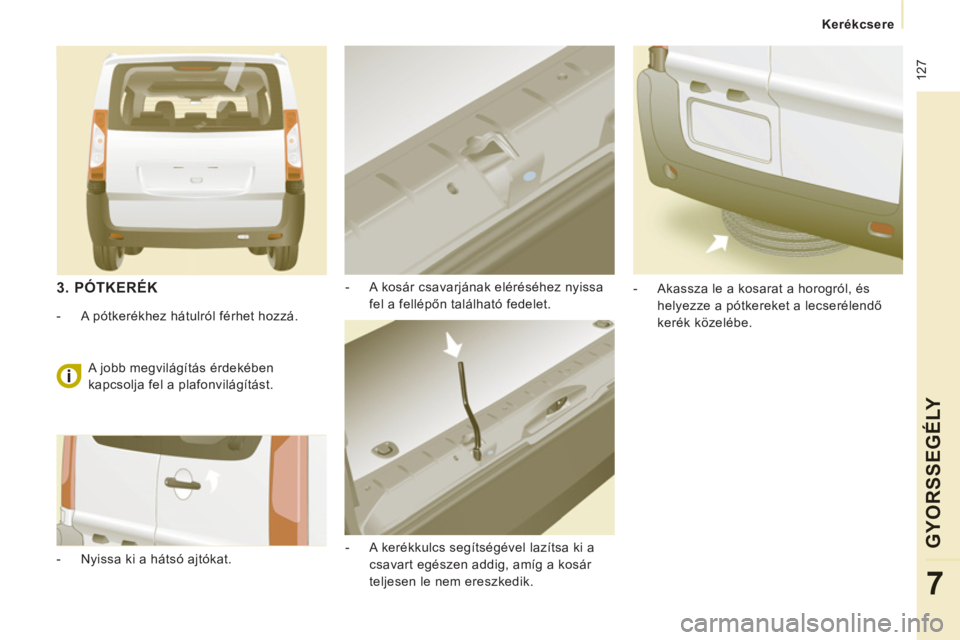

127


Kerékcsere
GYOR
SS
EGÉLY
7


- A kosár csavarjának eléréséhez nyissa
fel a fellépőn található fedelet.

- A kerékkulcs segítségével lazítsa ki a
csavart egészen addig, amíg a kosár
teljesen le nem ereszkedik.
- Akassza le a kosarat a horogról, és
helyezze a pótkereket a lecserélendő
kerék közelébe.
3. PÓTKERÉK



- A pótkerékhez hátulról férhet hozzá.

- Nyissa ki a hátsó ajtókat. A jobb megvilágítás érdekében
kapcsolja fel a plafonvilágítást.

128


Kerékcsere



4. A KERÉK LESZERELÉSE


- Helyezze az autóemelőt a lecserélendő
kerékhez legközelebb eső emelési
ponthoz.
Győződjön meg arról, hogy az
autóemelő talpa teljes felületén
érintkezik a talajjal, és szilárdan áll.

- Az autóemelő kihajtásával emelje el a
kereket a talajtól.

- Lazítsa ki teljesen a csavarokat.

- Vegye ki a csavarokat, és emelje le a
kereket.

- A vonószem segítségével vegye le a
dísztárcsát.

- Lazítsa meg, majd csavarozza ki a
kerékcsavarokat. Az autóemelőt csak a lecserélendő
kerék csavarjainak meglazítását, illetve
a vele átlósan szemközti kerék kiékelését
követően hajtsa ki.

129


Kerékcsere
GYOR
SS
EGÉLY
7


- Az emelő összehajtásával engedje le
teljesen a gépjárművet, majd távolítsa el
az emelőt.

- A kerékkulccsal erőltetés nélkül,
ütközésig húzza meg a kerékcsavarokat.

- A javítandó kereket helyezze vissza a
kosárba.
- Akassza vissza a horgot a kosárra,
majd a csavarral és a kulccsal emelje
fel a kosarat. Ellenőrizze, hogy a kerék
és a kosár megfelelően illeszkedik-e a
gépjűrmű lemezéhez.

- Gondosan ügyeljen a fellépőn található
fedél visszazárására.

- A dísztárcsát helyezze el a gépjárműben.


Soha ne feküdjön a csupán az
autóemelővel megemelt gépkocsi alá.

A kerékkulcs helyett soha ne
használjon csavarhúzót.


5. A PÓTKERÉK FELSZERELÉSE



- Helyezze fel a kereket az agyra, és
csavarja be kézzel a csavarokat.

- Hajtsa végre a kerékcsavarok első
meghúzását a kerékkulcs segítségével.

130


Hófogó

LEVEHETŐ HÓFOGÓ

Rendeltetéstől függően a levehető hófogó
az első lökhárító alsó részére szerelhető fel
annak érdekében, hogy megakadályozza
a hó felcsapódását a fűtésrendszer
hűtőventilátoráig.


FELSZERELÉS



- A hófogót illessze az első lökhárítóra a
középpontot jelző A jellel szemben.

- A hófogó négy sarkában található B fülek
megnyomásával rögzítse a helyére.

Ha a külső hőmérséklet meghaladja a
10°C-t (vagyis nem áll fenn a havazás
veszélye), vagy vontatás esetén ne felejtse
el eltávolítani a hófogót.

ELTÁVOLÍTÁS



- Illesszen csavarhúzót a fül mellett
található lyukba.

- Felfelé irányuló mozdulattal pattintsa ki
egymás után mind a négy B fület.



6. A MEGJAVÍTOTT KERÉKVISSZASZERELÉSE

A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen meg).

A gumiabroncsok címkéjének könnyebb
megtalálása érdekében olvassa el
a 8. fejezet „Azonosító elemek” c.
pontját.
A pótkerék nem szolgál nagyobb
távolságok megtételére, minél
hamarabb ellenőriztesse a pótkerék
csavarjainak meghúzását és a gumiabroncs
nyomását a CITROËN hálózatban vagy egy
szakszervizben. Az eredeti, sérült kereket
minél előbb javíttassa meg a CITROËN
hálózatban vagy egy szakszervizben.

131


Izzócsere
GYOR
SS
EGÉLY
7

IZZÓCSERE


C típus
Halogénizzó: mozdítsa ki
a rögzítőrugót a helyéről.
A típus
Teljes egészében üvegből
készült izzó: óvatósan
húzza, mert belsejében
nyomás uralkodik.

IZZÓTÍPUSOK

Gépjárművében különböző típusú izzók találhatók. Eltávolításukhoz:
B típus
Bajonettes izzó: nyomja
meg az izzót, majd
fordítsa el az óramutató
járásával ellentétes
irányba.
A halogénizzók cseréjét - az esetleges
súlyos égési sérülések elkerülése
érdekében - a világítás kikapcsolását
követően néhány perccel kell végrehajtani.
Az izzókat ne érintse puszta kézzel, és
olyan rongyot használjon, ami nem bolyhos.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.

132


Izzócsere


3.
Irányjelzők
B típus
, PY21W - 21W (borostyánszínű)


- Fordítsa el az izzó foglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.

- Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki az izzót.

- Cserélje ki az izzót.
- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.


ELSŐ FÉNYSZÓRÓK

Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók behelyezésekor fordított
sorrendben hajtsa végre a műveleteket.


1.
Tompított fényszóró / Távolsági
fényszóró
C típus
, H4 - 55W


- A rugalmas guminyelv meghúzásával
távolítsa el a borítást középről.

- Kösse ki az elektromos csatlakozót.

- Szabadítsa ki a rögzítőrugót.

- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.
2.
Helyzetjelző világítás
A típus
, W5W - 5W


- A rugalmas guminyelv meghúzásával
távolítsa el a borítást.

- A csatlakozónál húzza meg, majd
vegye ki a nyomással beillesztett
izzófoglalatot.

- Cserélje ki az izzót.

- A tökéletes szigetelés biztosítása
érdekében a borítás teljes kerületén
ellenőrizze annak megfelelő
illeszkedését.

4.
Ködfényszórók
C típus
, H1 - 55W
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

133


Izzócsere
GYOR
SS
EGÉLY
7


OLDALSÓ ISMÉTLŐ IRÁNYJELZŐ


A típus
, WY 5W (borostyánszínű)


- Nyomja hátra az irányjelzőt és
szabadítsa ki.

- Tartsa a csatlakozót, és fordítsa el balra
negyed fordulattal a foglalatot.

- Fordítsa el balra negyed fordulattal az
izzót, távolítsa el, és cserélje ki.

- Visszaszereléskor mozdítsa hátra az
irányjelzőt, majd csúsztassa előre.
Elöl / Hátul

A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos
színű izzókkal cserélhetők ki.


A típus
, 12V5W - 5W


- A plafonlámpa oldalain található résekbe
illesztett csavarhúzóval pattintsa le a
burát.

- Húzza ki az izzót és cserélje ki.

- Pattintsa vissza a burát a helyére, és
győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.



Mosás magasnyomású vízsugárral

Ha a makacs szennyeződések
eltávolításához ezt a típusú mosást
választja, a fényszóró védőrétegének és
szigetelésének kímélése érdekében a
vízsugárral kerülje el a fényszóró közvetlen
környékét.

134


Izzócsere


HÁTSÓ LÁMPÁK

Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
„Izzótípusok” c. részt.

- Határozza meg a hibás izzó helyét,
majd 180°-os szögben nyissa ki a hátsó
ajtókat. 2. fejezet, „Ajtók nyitása” c.
pont.

- Csavarozza ki a két rögzítőcsavart.
Kívülről húzza meg a burát.

- Tartsa meg a lámpatestet, és kösse ki az
elektromos csatlakozót.
- A foglalat kiemeléséhez távolítsa
el a 8 nyelvet.

- Könnyedén nyomja meg, és az
óramutató járásával ellentétes irányban
elfordítva emelje ki a hibás izzót.

- Cserélje ki az izzót.

1.
Féklámpa / helyzetjelző lámpa


B típus
, P 21/5 W - 21/5W

2.
Irányjelzők

B típus
, PY21W - 21W (borostyánszínű)

3.
Tolatólámpa


B típus
, P21W - 21W

4.
Ködfényszóró


B típus
, P21W - 21W Visszaszereléskor a következőkre fordítson
különös gondot:


- a 8 nyelv pontos visszahelyezésére,

- a lámpatest megfelelő szigetelése
érdekében a két fehér színű sarkantyú
pontos visszahelyezésére a két gumis
lyukba,

- ne csípje be a tápellátó kábelt.
