2012 CITROEN C5 Omistajan Käsikirjat (in Finnish)

XII
215
TEKNISET OMINAISUUDET

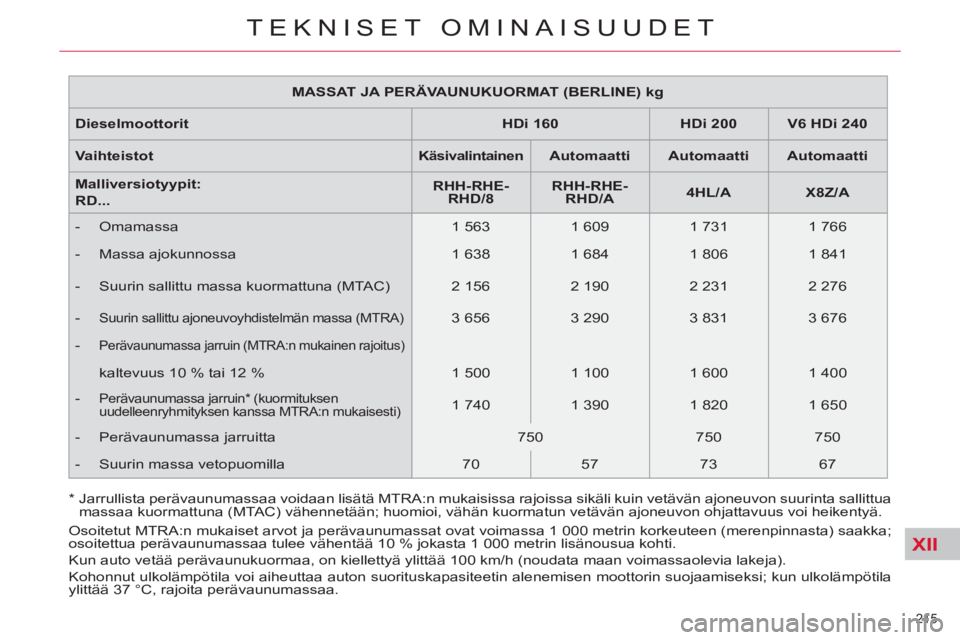

MASSAT JA PERÄVAUNUKUORMAT (BERLINE) kg


Dieselmoottorit

HDi 160


HDi 200


V6 HDi 240


Vaihteistot



Käsivalintainen



Automaatti


Automaatti


Automaatti


Malliversiotyypit:
RD...

RHH-RHE-
RHD/8


RHH-RHE-
RHD/A


4HL/A


X8Z/A



- Omamassa
1 563
1 609
1 731
1 766


- Massa ajokunnossa
1 638
1 684
1 806
1 841


- Suurin sallittu massa kuormattuna (MTAC)
2 156
2 190
2 231
2 276


-
Suurin sallittu ajoneuvoyhdistelmän massa (MTRA)

3 656
3 290
3 831
3 676


-
Perävaunumassa jarruin (MTRA:n mukainen rajoitus)

kaltevuus 10 % tai 12 %
1 500
1 100
1 600
1 400


-
Perävaunumassa jarruin * (kuormituksen
uudelleenryhmityksen kanssa MTRA:n mukaisesti)

1 740
1 390
1 820
1 650


- Perävaunumassa jarruitta
750
750
750


- Suurin massa vetopuomilla
70
57
73
67
Osoitetut MTRA:n mukaiset arvot ja perävaunumassat ovat voimassa 1 000 metrin korkeuteen (merenpinnasta) saakka;
osoitettua perävaunumassaa tulee vähentää 10 % jokasta 1 000 metrin lisänousua kohti.
Kun auto vetää perävaunukuormaa, on kiellettyä ylittää 100 km/h (noudata maan voimassaolevia lakeja).
Kohonnut ulkolämpötila voi aiheuttaa auton suorituskapasiteetin alenemisen moottorin suojaamiseksi; kun ulkolämpötila
ylittää 37 °C, rajoita perävaunumassaa.
* Jarrullista perävaunumassaa voidaan lisätä MTRA:n mukaisissa rajoissa sikäli kuin vetävän ajoneuvon suurinta sallittua
massaa kuormattuna (MTAC) vähennetään; huomioi, vähän kuormatun vetävän ajoneuvon ohjattavuus voi heikentyä.

XII
216
TEKNISET OMINAISUUDET

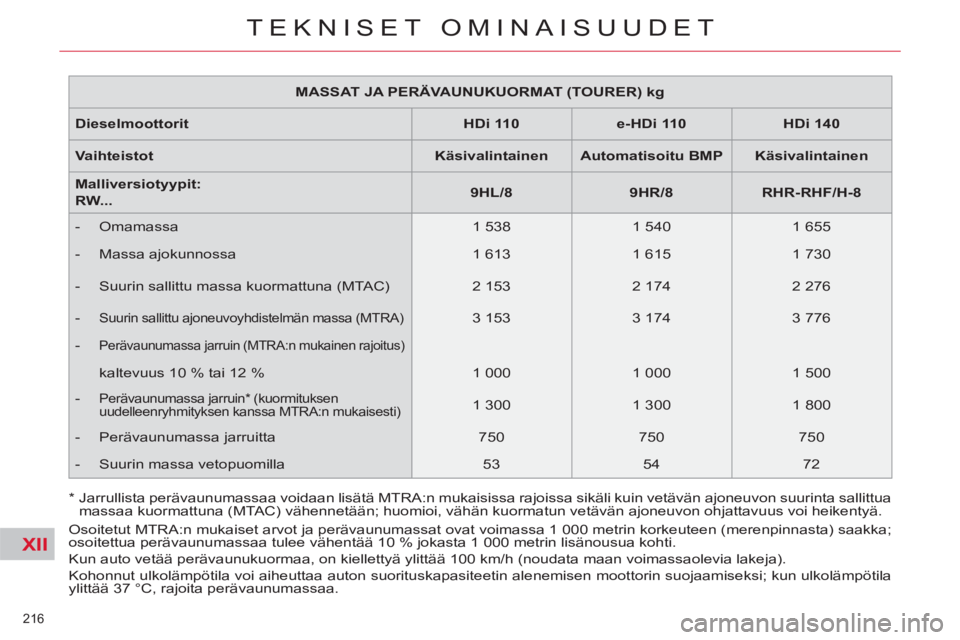

MASSAT JA PERÄVAUNUKUORMAT (TOURER) kg


Dieselmoottorit

HDi 110


e-HDi 110


HDi 140


Vaihteistot

Käsivalintainen


Automatisoitu BMP


Käsivalintainen


Malliversiotyypit:
RW...

9HL/8


9HR/8


RHR-RHF/H-8



- Omamassa
1 538
1 540
1 655


- Massa ajokunnossa
1 613
1 615
1 730


- Suurin sallittu massa kuormattuna (MTAC)
2 153
2 174
2 276


-
Suurin sallittu ajoneuvoyhdistelmän massa (MTRA)

3 153
3 174
3 776


-
Perävaunumassa jarruin (MTRA:n mukainen rajoitus)

kaltevuus 10 % tai 12 %
1 000
1 000
1 500


-
Perävaunumassa jarruin * (kuormituksen
uudelleenryhmityksen kanssa MTRA:n mukaisesti)

1 300
1 300
1 800


- Perävaunumassa jarruitta
750
750
750


- Suurin massa vetopuomilla
53
54
72
Osoitetut MTRA:n mukaiset arvot ja perävaunumassat ovat voimassa 1 000 metrin korkeuteen (merenpinnasta) saakka;
osoitettua perävaunumassaa tulee vähentää 10 % jokasta 1 000 metrin lisänousua kohti.
Kun auto vetää perävaunukuormaa, on kiellettyä ylittää 100 km/h (noudata maan voimassaolevia lakeja).
Kohonnut ulkolämpötila voi aiheuttaa auton suorituskapasiteetin alenemisen moottorin suojaamiseksi; kun ulkolämpötila
ylittää 37 °C, rajoita perävaunumassaa.
* Jarrullista perävaunumassaa voidaan lisätä MTRA:n mukaisissa rajoissa sikäli kuin vetävän ajoneuvon suurinta sallittua
massaa kuormattuna (MTAC) vähennetään; huomioi, vähän kuormatun vetävän ajoneuvon ohjattavuus voi heikentyä.

XII
217
TEKNISET OMINAISUUDET


MASSAT JA PERÄVAUNUKUORMAT (TOURER) kg


Dieselmoottorit

HDi 160


HDI 200


V6 HDi 240


Vaihteistot



Käsivalintainen



Automaatti


Automaatti


Automaatti


Malliversiotyypit:
RW...

RHH-RHE-
RHD/8


RHH-RHE-
RHD/A


4HL/A


X8Z/A



- Omamassa
1 595
1 642
1 767
1 763


- Massa ajokunnossa
1 670
1 717
1 842
1 838


- Suurin sallittu massa kuormattuna (MTAC)
2 238
2 286
2 367
2 347


-
Suurin sallittu ajoneuvoyhdistelmän massa (MTRA)

3 638
3 286
3 967
3 647


-
Perävaunumassa jarruin (MTRA:n mukainen rajoitus)

kaltevuus 10 % tai 12 %
1 400
1 000
1 600
1 300


-
Perävaunumassa jarruin * (kuormituksen
uudelleenryhmityksen kanssa MTRA:n mukaisesti)

1 670
1 290
1 890
1 570


- Perävaunumassa jarruitta
750
750
750


- Suurin massa vetopuomilla
67
53
76
63
Osoitetut MTRA:n mukaiset arvot ja perävaunumassat ovat voimassa 1 000 metrin korkeuteen (merenpinnasta) saakka;
osoitettua perävaunumassaa tulee vähentää 10 % jokasta 1 000 metrin lisänousua kohti.
Kun auto vetää perävaunukuormaa, on kiellettyä ylittää 100 km/h (noudata maan voimassaolevia lakeja).
Kohonnut ulkolämpötila voi aiheuttaa auton suorituskapasiteetin alenemisen moottorin suojaamiseksi; kun ulkolämpötila
ylittää 37 °C, rajoita perävaunumassaa.
* Jarrullista perävaunumassaa voidaan lisätä MTRA:n mukaisissa rajoissa sikäli kuin vetävän ajoneuvon suurinta sallittua
massaa kuormattuna (MTAC) vähennetään; huomioi, vähän kuormatun vetävän ajoneuvon ohjattavuus voi heikentyä.

XII
218
TEKNISET OMINAISUUDET
Osoitetut MTRA:n mukaiset arvot ja perävaunumassat ovat voimassa 1 000 metrin korkeuteen (merenpinnasta) saakka;
osoitettua perävaunumassaa tulee vähentää 10 % jokasta 1 000 metrin lisänousua kohti.
Kohonnut ulkolämpötila voi aiheuttaa auton suorituskapasiteetin alenemisen moottorin suojaamiseksi; kun ulkolämpötila
ylittää 37 °C, rajoita perävaunumassaa.
* Massa ajokunnossa on yhtäkuin omamassa + kuljettaja (75 kg).

**
Kun suurin sallittu massa taka-akselilla ylittyy vetävässä autossa, ajonopeus on rajoitettava 80 km:iin/h, kuten Euroopan
direktiivi 2.7 määrää.

***
Kun suurin sallittu massa ylittyy vetävässä autossa, ajonopeus on rajoitettava 80 km:iin/h, kuten Euroopan direktiivi
2.7 määrää.

****
Jarrullisen perävaunun suurin sallittu massa MTRA:n mukaisin rajoituksin; huomioi, vähän kuormatun vetävän
ajoneuvon ohjattavuus voi heiketä.

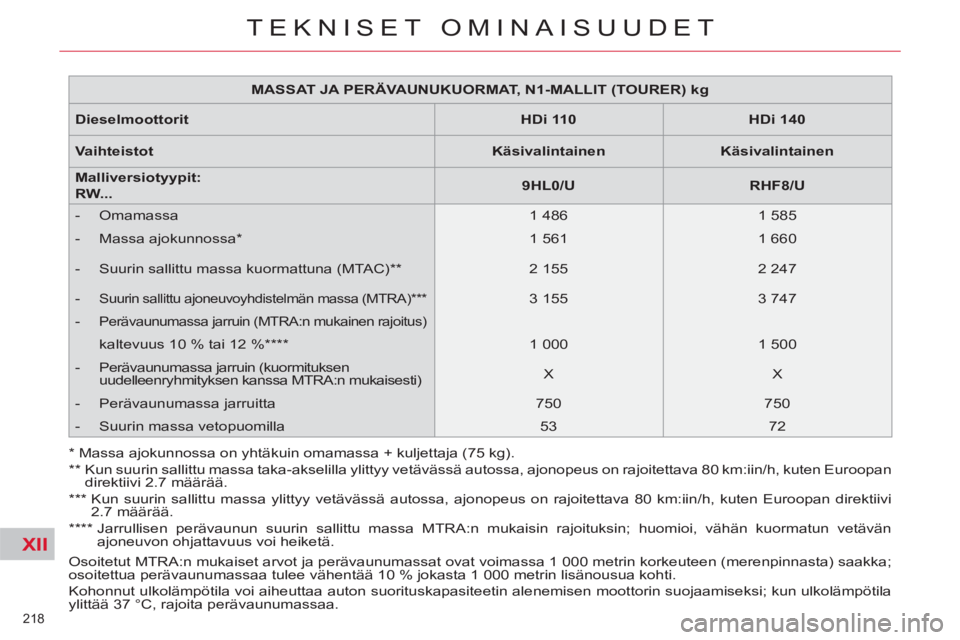

MASSAT JA PERÄVAUNUKUORMAT, N1-MALLIT (TOURER) kg


Dieselmoottorit


HDi 110


HDi 140


Vaihteistot


Käsivalintainen


Käsivalintainen


Malliversiotyypit:
RW...

9HL0/U


RHF8/U



- Omamassa
1 486
1 585


- Massa ajokunnossa *

1 561
1 660


- Suurin sallittu massa kuormattuna (MTAC) **

2 155
2 247


-
Suurin sallittu ajoneuvoyhdistelmän massa (MTRA) ***


3 155
3 747


-
Perävaunumassa jarruin (MTRA:n mukainen rajoitus)

kaltevuus 10 % tai 12 % ****
1 000
1 500


- Perävaunumassa jarruin (kuormituksen
uudelleenryhmityksen kanssa MTRA:n mukaisesti)
X
X


- Perävaunumassa jarruitta
750
750


- Suurin massa vetopuomilla
53
72

XII
219
TEKNISET OMINAISUUDET

* Ilman kuormaustankoja.

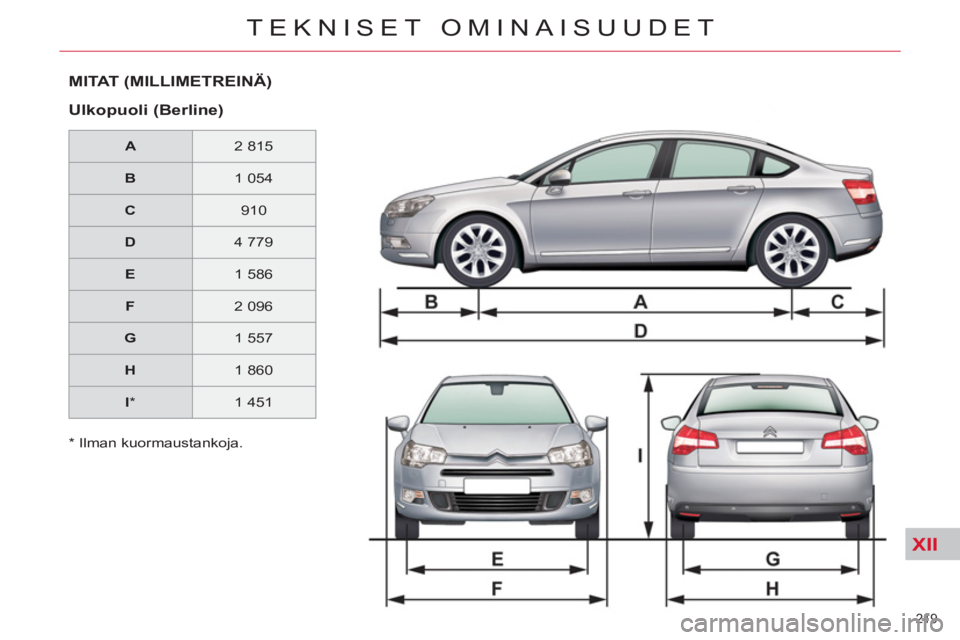

MI TAT (MILLIMETREINÄ)

Ulkopuoli (Berline)



A


2 815


B


1 054


C


910


D


4 779


E


1 586


F


2 096


G


1 557


H


1 860


I
*

1 451

XII
220
TEKNISET OMINAISUUDET

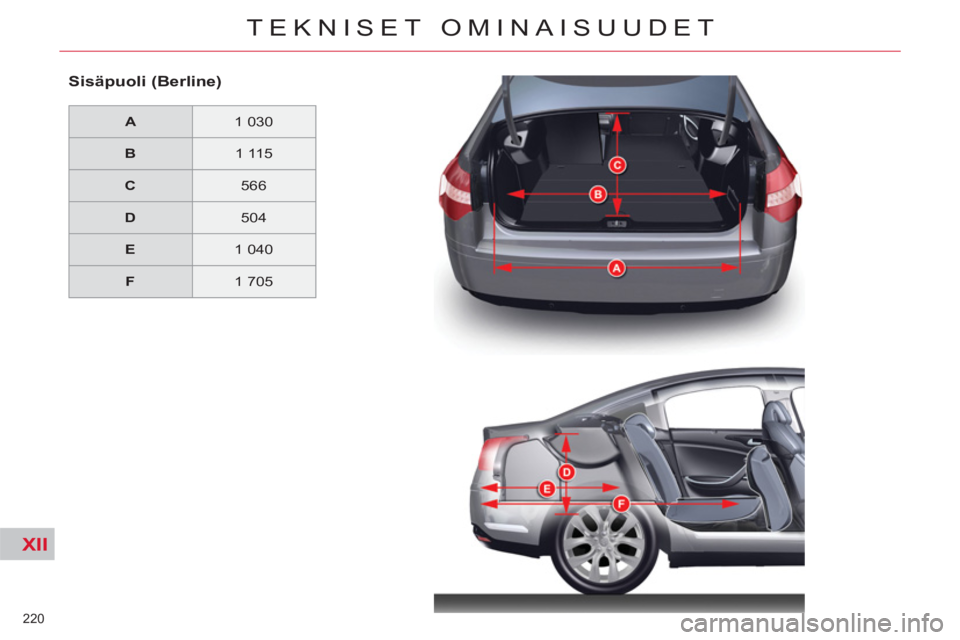

Sisäpuoli (Berline)



A


1 030


B


1 115


C


566


D


504


E


1 040


F


1 705

XII
221
TEKNISET OMINAISUUDET

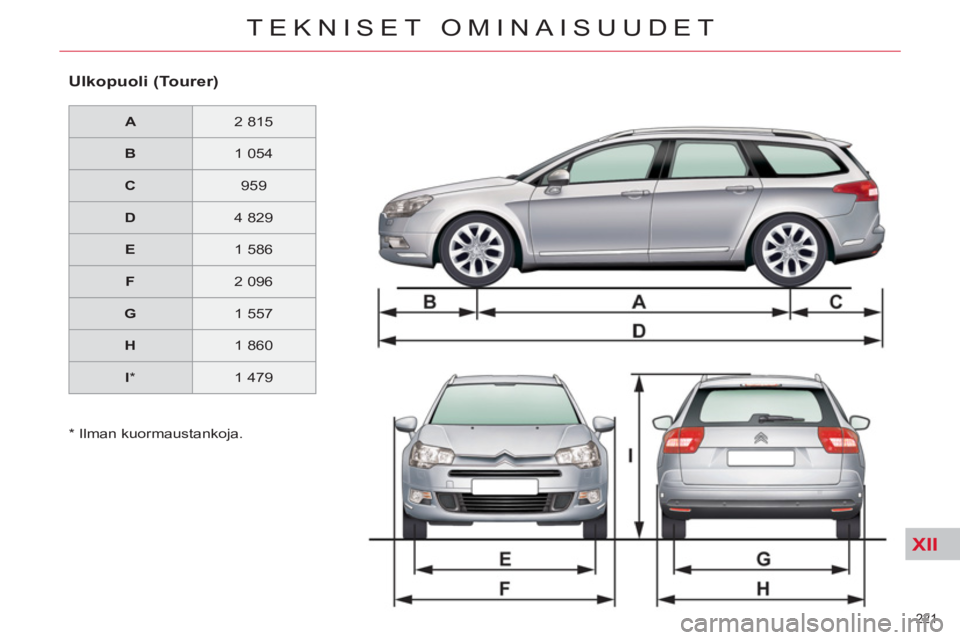

Ulkopuoli (Tourer)



A


2 815


B


1 054


C


959


D


4 829


E


1 586


F


2 096


G


1 557


H


1 860


I
*

1 479
*
Ilman kuormaustankoja.

XII
222
TEKNISET OMINAISUUDET

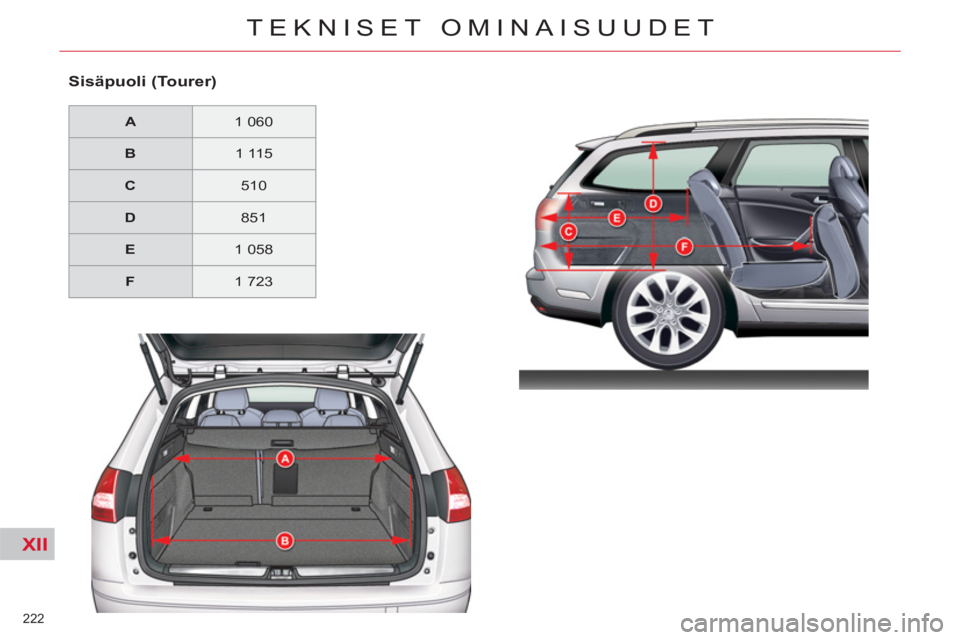

Sisäpuoli (Tourer)



A


1 060


B


1 115


C


510


D


851


E


1 058


F




1 723
