2012 CITROEN C5 Omistajan Käsikirjat (in Finnish)

IX
135
AJAMINEN


TILANNE



SEURAUKSET




4


Viestit "

Parking brake faulty
[seisontajarruhäiriö]"

ja "

Anti roll-back faulty
[mäkilähtöavustinhäiriö

]"

sekä seuraavat merkkivalot syttyvät:

ja/tai
vilkkuvat

- Automaattiset toiminnot ovat kytkeytyneet pois päältä.

- Mäkilähtöavustin ei ole käytettävissä.
Sähkötoimisen seisontajarrun kiristämiseksi:


)
Kytke auto liikkumattomaksi ja katkaise virta.

)
Vedä vipukytkimestä vähintään 5 sekuntia tai lukituksen loppuun
saakka.

)
Kytke virta ja varmista sähkötoimisen seisontajarrun merkkivalojen
syttyminen.


- Lukitus tapahtuu hitaammin kuin normaalisti.

- Jos merkkivalo (!) vilkkuu tai merkkivalot eivät syty, kun virta
on päällä, tämä menetelmä ei toimi. Ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Sähkötoimisen seisontajarrun lukituksen vapauttamiseksi:


)
Kytke virta.

)
Työnnä vipua ja pidä se työnnettynä noin 3 sekuntia.


5



Viesti "

Parking brake control faulty

- auto. parking brake
activated [seisontajarrun kytkinhäiriö -automatiikka
aktivoitu]

"
ja seuraavat merkkivalot syttyvät:

ja/tai
vilkkuvat

- Ainoastaan toiminnot automaattinen lukitus virran katketessa ja
automaattinen lukituksen vapautus kiihdytettäessä ovat käytössä.

- Sähkötoimisen seisontajarrun lukitus/lukituksen vapautus käsin
ja dynaaminen hätäjarrutus eivät ole käytettävissä.


6



Viesti "

Parking brake faulty [seisontajarruhäiriö]

"

tulee näyttöön ja seuraava merkkivalo:

vilkkuu

- Seisontajarrun lukitusta ei voida taata.

- Seisontajarru ei ole hetkellisesti käytössä.
Jos tämä tapaus ilmenee:


)
Odota noin 3 minuuttia.

)
Jos merkkivalo yhä vilkkuu 3 minuutin kuluttua, yritä alustaa
uudelleen seisontajarru, joko työntämällä ja päästämällä
kytkinvipu A
painaen samalla jarrupoljinta, tai vetämällä pitkään
kytkinvivusta A
.


7

Akkuhäiriö

-
Akun merkkivalon syttyminen edellyttää ehdotonta pysähtymistä,
tee se liikenteen mukaan. Pysäytä auto ja tee se liikkumattomaksi.

- Kiristä sähkötoiminen seisontajarru ennen moottorivirran katkaisua.

IX!
136
AJAMINEN

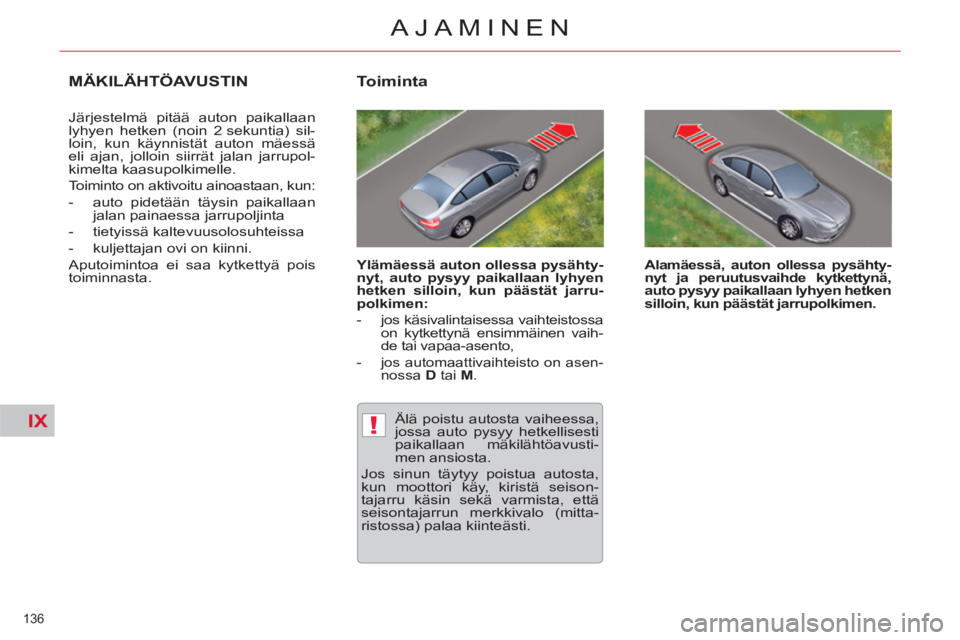

MÄKILÄHTÖAVUSTIN
Järjestelmä pitää auton paikallaan
lyhyen hetken (noin 2 sekuntia) sil-
loin, kun käynnistät auton mäessä
eli ajan, jolloin siirrät jalan jarrupol-
kimelta kaasupolkimelle.
Toiminto on aktivoitu ainoastaan, kun:


- auto pidetään täysin paikallaan
jalan painaessa jarrupoljinta

- tietyissä kaltevuusolosuhteissa

- kuljettajan ovi on kiinni.
Aputoimintoa ei saa kytkettyä pois
toiminnasta.

Toiminta


Ylämäessä auton ollessa pysähty-
nyt, auto pysyy paikallaan lyhyen
hetken silloin, kun päästät jarru-
polkimen:


-
jos käsivalintaisessa vaihteistossa
on kytkettynä ensimmäinen vaih-
de tai vapaa-asento,

- jos automaattivaihteisto on asen-
nossa D
tai M
.


Alamäessä, auton ollessa pysähty-
nyt ja peruutusvaihde kytkettynä,
auto pysyy paikallaan lyhyen hetken
silloin, kun päästät jarrupolkimen.


Älä poistu autosta vaiheessa,
jossa auto pysyy hetkellisesti
paikallaan mäkilähtöavusti-
men ansiosta.
Jos sinun täytyy poistua autosta,
kun moottori käy, kiristä seison-
tajarru käsin sekä varmista, että
seisontajarrun merkkivalo (mitta-
ristossa) palaa kiinteästi.

IX
137
AJAMINEN

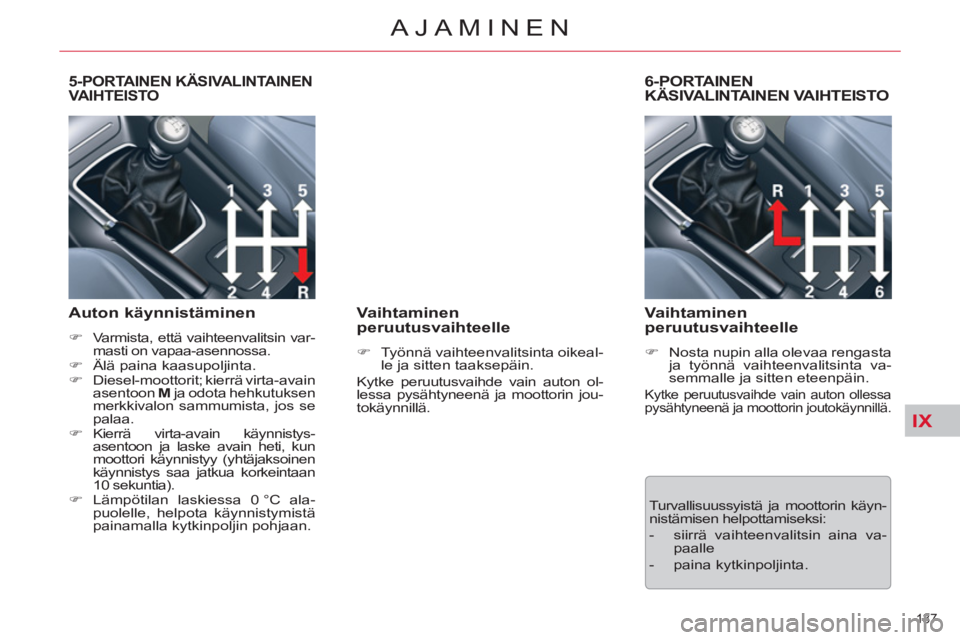

5-PORTAINEN KÄSIVALINTAINENVAIHTEISTO


Auton käynnistäminen



)
Varmista, että vaihteenvalitsin var-
masti on vapaa-asennossa.

)
Älä paina kaasupoljinta.

)
Diesel-moottorit; kierrä virta-avain
asentoon M
ja odota hehkutuksen
merkkivalon sammumista, jos se
palaa.

)
Kierrä virta-avain käynnistys-
asentoon ja laske avain heti, kun
moottori käynnistyy (yhtäjaksoinen
käynnistys saa jatkua korkeintaan
10 sekuntia).

)
Lämpötilan laskiessa 0 °C ala-
puolelle, helpota käynnistymistä
painamalla kytkinpoljin pohjaan.



Vaihtaminen
peruutusvaihteelle


)
Työnnä vaihteenvalitsinta oikeal-
le ja sitten taaksepäin.
Kytke peruutusvaihde vain auton ol-
lessa pysähtyneenä ja moottorin jou-
tokäynnillä.
6-PORTAINENKÄSIVALINTAINEN VAIHTEISTO


Vaihtaminen
peruutusvaihteelle


)
Nosta nupin alla olevaa rengasta
ja työnnä vaihteenvalitsinta va-
semmalle ja sitten eteenpäin.

Kytke peruutusvaihde vain auton ollessa
pysähtyneenä ja moottorin joutokäynnillä.
Turvallisuussyistä ja moottorin käyn-
nistämisen helpottamiseksi:


- siirrä vaihteenvalitsin aina va-
paalle

- paina kytkinpoljinta.

IX
!
138
AJAMINEN

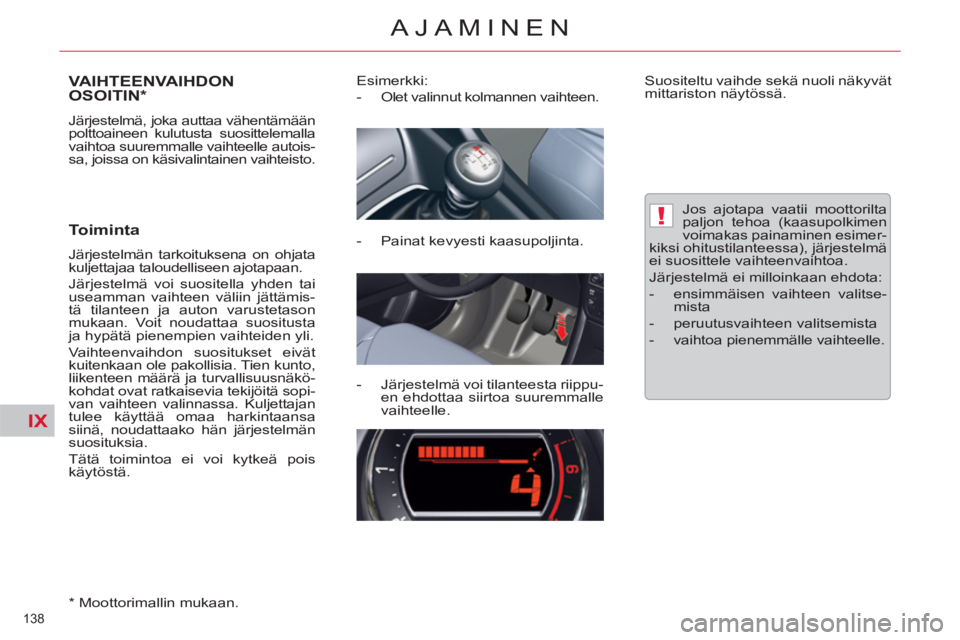

VAIHTEENVAIHDON
OSOITIN *

Järjestelmä, joka auttaa vähentämään
polttoaineen kulutusta suosittelemalla
vaihtoa suuremmalle vaihteelle autois-
sa, joissa on käsivalintainen vaihteisto.

Toiminta

Järjestelmän tarkoituksena on ohjata
kuljettajaa taloudelliseen ajotapaan.
Järjestelmä voi suositella yhden tai
useamman vaihteen väliin jättämis-
tä tilanteen ja auton varustetason
mukaan. Voit noudattaa suositusta
ja hypätä pienempien vaihteiden yli.
Vaihteenvaihdon suositukset eivät
kuitenkaan ole pakollisia. Tien kunto,
liikenteen määrä ja turvallisuusnäkö-
kohdat ovat ratkaisevia tekijöitä sopi-
van vaihteen valinnassa. Kuljettajan
tulee käyttää omaa harkintaansa
siinä, noudattaako hän järjestelmän
suosituksia.
Tätä toimintoa ei voi kytkeä pois
käytöstä.

* Moottorimallin mukaan.
Esimerkki:


- Olet valinnut kolmannen vaihteen.

- Painat kevyesti kaasupoljinta.

- Järjestelmä voi tilanteesta riippu-
en ehdottaa siirtoa suuremmalle
vaihteelle.
Suositeltu vaihde sekä nuoli näkyvät
mittariston näytössä.

Jos ajotapa vaatii moottorilta
paljon tehoa (kaasupolkimen
voimakas painaminen esimer-
kiksi ohitustilanteessa), järjestelmä
ei suosittele vaihteenvaihtoa.
Järjestelmä ei milloinkaan ehdota:


- ensimmäisen vaihteen valitse-
mista

- peruutusvaihteen valitsemista

- vaihtoa pienemmälle vaihteelle.

IX
139
AJAMINEN

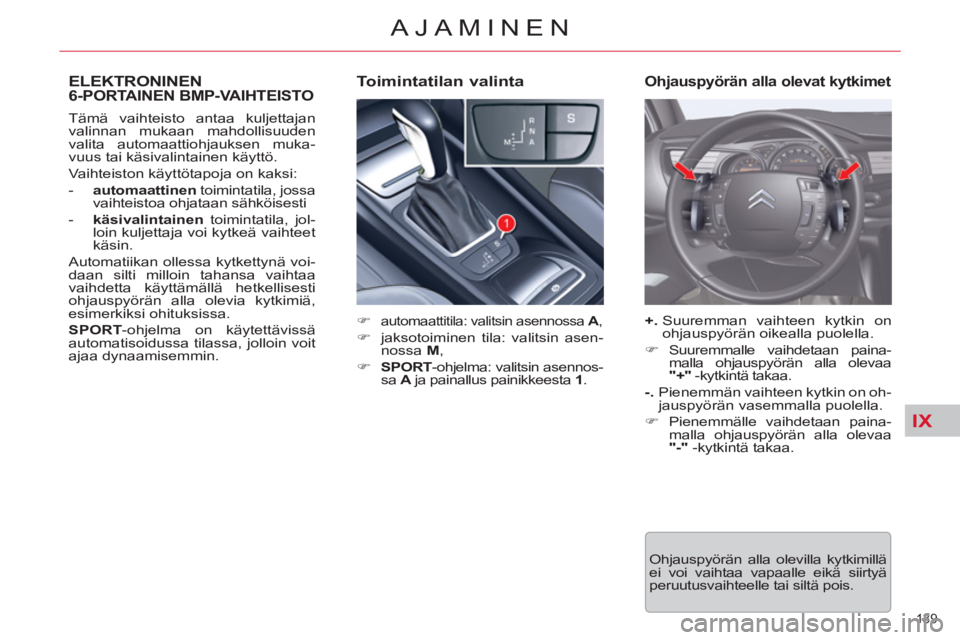

ELEKTRONINEN6-PORTAINEN BMP-VAIHTEISTO


)
automaattitila: valitsin asennossa A
,


)
jaksotoiminen tila: valitsin asen-
nossa M
,

)
SPORT
-ohjelma: valitsin asennos-
sa A


ja painallus painikkeesta 1
.

Tämä vaihteisto antaa kuljettajan
valinnan mukaan mahdollisuuden
valita automaattiohjauksen muka-
vuus tai käsivalintainen käyttö.
Vaihteiston käyttötapoja on kaksi:


- automaattinen
toimintatila, jossa
vaihteistoa ohjataan sähköisesti

- käsivalintainen
toimintatila, jol-
loin kuljettaja voi kytkeä vaihteet
käsin.
Automatiikan ollessa kytkettynä voi-
daan silti milloin tahansa vaihtaa
vaihdetta käyttämällä hetkellisesti
ohjauspyörän alla olevia kytkimiä,
esimerkiksi ohituksissa.

SPORT- ohjelma on käytettävissä
automatisoidussa tilassa, jolloin voit
ajaa dynaamisemmin.


Toimintatilan valinta


Ohjauspyörän alla olevilla kytkimillä
ei voi vaihtaa vapaalle eikä siirtyä
peruutusvaihteelle tai siltä pois.

+.
Suuremman vaihteen kytkin on
ohjauspyörän oikealla puolella.


)
Suuremmalle vaihdetaan paina-
malla ohjauspyörän alla olevaa
"+" - kytkintä takaa.

-.
Pienemmän vaihteen kytkin on oh-
jauspyörän vasemmalla puolella.


)
Pienemmälle vaihdetaan paina-
malla ohjauspyörän alla olevaa
"-" - kytkintä takaa.


Ohjauspyörän alla olevat kytkimet

IX
140
AJAMINEN
Valitsimen asento ja ajotavan tila nä-
kyvät mittarissa C
.
Näet valitun asennon myös valitsi-
men näyttökuviosta.


Vaihteiston näyttö mittaristossa

Moottorin käynnistäminen



)
Moottorin käynnistämiseksi valit-
simen on oltava asennossa N
.

)
Paina jarrupoljin pohjaan.

)
Käynnistä moottori.
N
tulee näkyviin mittaristoon.


Jos vaihteenvalitsin ei ole N
-asen-
nossa, kun moottori käynnistetään,
N
vilkkuu mittaristossa, samalla kuu-
luu merkkiääni ja näyttöön tulee viesti.



)
Valitse 1. vaihde (asento M
tai A
)
tai peruutusvaihde (asento R
).

)
Vapauta seisontajarru paitsi, jos
se on ohjelmoitu automaattisen
tilaan.

)
Vapauta jarrupoljin ja paina kaa-
supoljinta.


)
Jalan painaessa jarrupoljinta työn-
nä valitsinta eteen.


Peruutus

Älä kytke peruutusvaihdetta
ennen kuin auto on liikku-
maton.
Vältät nykäyksen, kun et
kiihdytä heti peruutusvaihteen kyt-
keytymisen jälkeen.


Vapaa-asento
Älä koskaan valitse asentoa N

auton liikkuessa.

IX
141
AJAMINEN

Vaihteiden siirto käsin

Tämän hetkellisen vaihteen siirron
kuljettaja voi suorittaa esimerkiksi
ohitustilanteessa, vaihteisto pysyy
automaattisessa toimintatilassa.


)
Käytä (+) tai (-) -kytkintä (ohjaus-
pyörän alla).
Vaihteisto kytkee kuljettajan valitseman
vaihteen, jos moottorin käyntinopeus
sallii sen.
Jos kytkimiä ei käytetä hetkeen,
vaihteisto palautuu automaattiseen
toimintatilaan.


)
Vie valitsin asentoon A
.
Vaihteisto valitsee jatkuvasti sopivim-
man vaihteen seuraavien tekijöiden
perusteella:


- ajotapa

- tien profi ili

- auton kuorma.


Automaattinen toimintatila


Kun haluat kiihtyvyyden olevan mah-
dollisimman hyvä, kuten esimerkiksi
ohitettaessa, paina voimakkaasti kaa-
supoljinta vastekohdan yli.



)
Vie valitsin asentoon M
.


Käsivalintainen toimintatila

Kiihdytettäessä voimakkaasti vaih-teisto ei kytkeydy suuremmalle vaih-teelle ilman, että kuljettaja käyttää
ohjauspyörän alla olevia kytkimiä.
Kun auto on liikkeellä, älä koskaan
valitse vapaa-asentoa N
.
Kytke peruutusvaihde R
ainoas-
taan, kun auto on pysähdyksissä ja
kun pidät jalkaa jarrupolkimella.


Vaihteensiirtokäskyt toteutetaan vain, jos auton käyntinopeus sallii sen.
Jalan nosto kaasupolkimelta ei ole
tarpeen vaihteensiirtojen aikana.
Jarrutettaessa tai hidastettaessa
vaihteisto vaihtaa automaattisesti
pienemmälle vaihteelle, jotta vaih-
teensiirto voidaan suorittaa.

SPORT
-ohjelma ei ole toiminnassa
käsivalintaisessa tilassa.

IX
!
142
AJAMINEN

Kun auto on paikallaan moot-
torin käydessä, vaihteenvalitsin
on ehdottomasti siirrettävä va-
paalle asentoon N
.
Aina ennen kuin moottoritilassa
tehdään toimenpiteitä, tarkista, että
vaihteenvalitsin on vapaa-asennos-
sa N
ja seisontajarru on kiristetty.



SPORT-ohjelma
Auton pysäyttäminen

Ennen kuin sammutat moottorin,
voit tehdä seuraavia valintoja:


- siirtää vivun asentoon N
, jolloin
vaihteisto kytkeytyy vapaalle

- jättää kytkettynä olevan vaihteen
päälle. Tässä tapauksessa autoa
ei voi siirtää.
Molemmissa tapauksissa on ehdot-
tomasti kiristettävä seisontajarru,
ellei sitä ole ohjelmoitu automaatti-
seen toimintatilaan.

Toimintahäiriö

Jos AUTO
-osoitus vilkkuu sytytys-
virran ollessa kytkettynä, ja samalla
kuuluu merkkiääni ja monitoiminäyt-
töön tulee viesti, vaihteistossa on
toimintahäiriö.
Tarkistuta järjestelmä CITROËN-ver-
kostolla tai valtuutetussa korjaamossa.


)
Valitsin asentoon A
ja moottori
käy, paina S- painiketta SPORT
-
ohjelman aktivoimiseksi, jolloin
voit ajaa dynaamisemmin.

S
tulee näkyviin mittaristoon.


)
Paina uudelleen painiketta S,
niin ohjelma kytkeytyy pois toi-
minnasta.

S
katoaa mittariston näytöltä.
Paina ehdottomasti jarrupoljinta moot-
torin käynnistyksen ajan.
Aina pysäköityäsi kiristä ehdottomasti
seisontajarru, jotta auto pysyy paikal-
laan, ellei seisontajarru ole ohjelmoitu
automaattiseen toimintatilaan.
