2012 CITROEN C5 Omistajan Käsikirjat (in Finnish)

XI
!
183

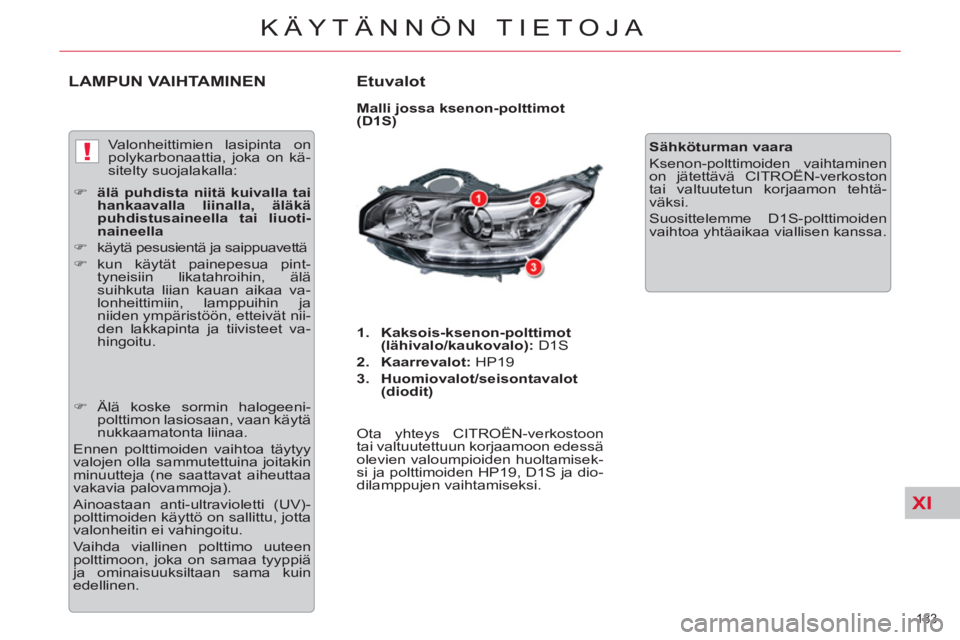

KÄYTÄNNÖN TIETOJA
LAMPUN VAIHTAMINEN
Etuvalot


Malli jossa ksenon-polttimot
(D1S)


1.
Kaksois-ksenon-polttimot
(lähivalo/kaukovalo):
D1S

2.
Kaarrevalot:
HP19

3.
Huomiovalot/seisontavalot
(diodit)


Ota yhteys CITROËN - verkostoon
tai valtuutettuun korjaamoon edessä
olevien valoumpioiden huoltamisek-
si ja polttimoiden HP19, D1S ja dio-
dilamppujen vaihtamiseksi.
Sähköturman vaara

Ksenon-polttimoiden vaihtaminen
on jätettävä CITROËN-verkoston
tai valtuutetun korjaamon tehtä-
väksi.
Suosittelemme D1S-polttimoiden
vaihtoa yhtäaikaa viallisen kanssa. Valonheittimien lasipinta on
polykarbonaattia, joka on kä-
sitelty suojalakalla:


)
älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuoti-
naineella


)
käytä pesusientä ja saippuavettä

)
kun käytät painepesua pint-
tyneisiin likatahroihin, älä
suihkuta liian kauan aikaa va-
lonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät nii-
den lakkapinta ja tiivisteet va-
hingoitu.



)
Älä koske sormin halogeeni-
polttimon lasiosaan, vaan käytä
nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä
ja ominaisuuksiltaan sama kuin
edellinen.

XI
184
KÄYTÄNNÖN TIETOJA

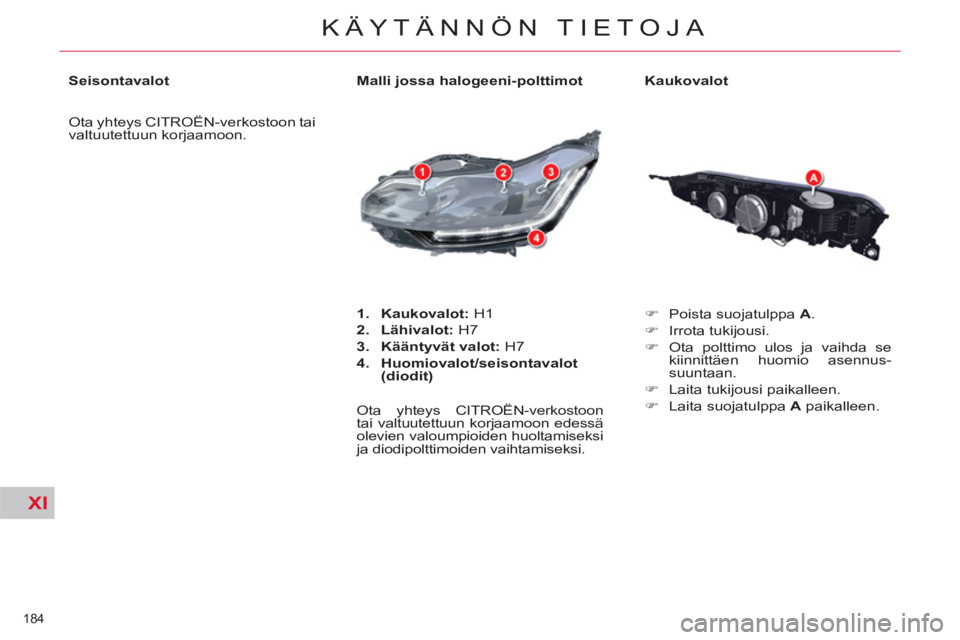

Kaukovalot


)
Poista suojatulppa A
.

)
Irrota tukijousi.

)
Ota polttimo ulos ja vaihda se
kiinnittäen huomio asennus-
suuntaan.

)
Laita tukijousi paikalleen.

)
Laita suojatulppa A
paikalleen.

Malli jossa halogeeni-polttimot


1.
Kaukovalot:
H1

2.
Lähivalot:
H7

3.
Kääntyvät valot:
H7

4.
Huomiovalot/seisontavalot
(diodit)


Ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon edessä
olevien valoumpioiden huoltamiseksi
ja diodipolttimoiden vaihtamiseksi.
Seisontavalot
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

XI
185
KÄYTÄNNÖN TIETOJA

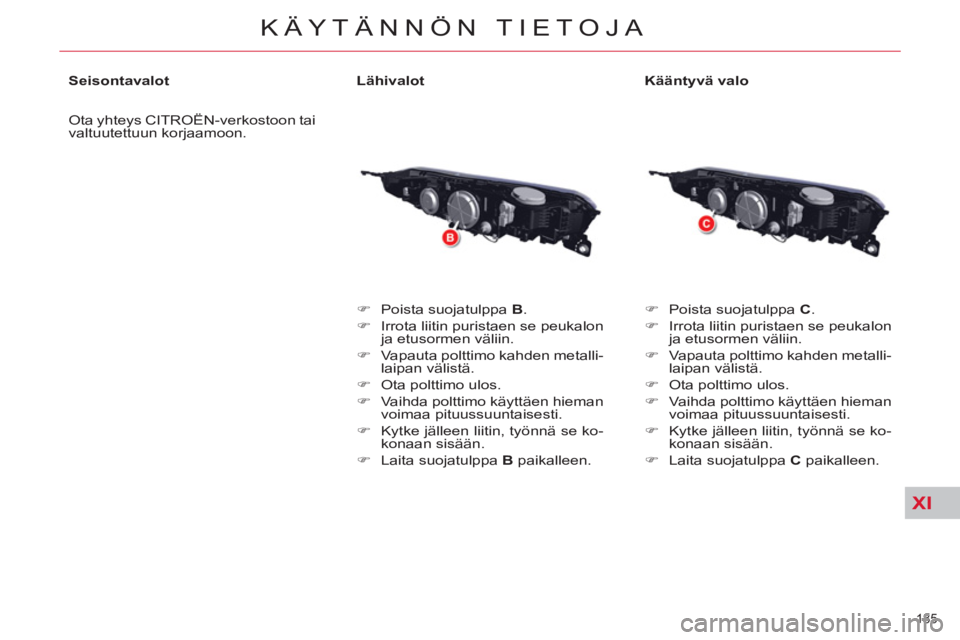

Seisontavalot
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Lähivalot


)
Poista suojatulppa B
.

)
Irrota liitin puristaen se peukalon
ja etusormen väliin.

)
Vapauta polttimo kahden metalli-
laipan välistä.

)
Ota polttimo ulos.

)
Vaihda polttimo käyttäen hieman
voimaa pituussuuntaisesti.

)
Kytke jälleen liitin, työnnä se ko-
konaan sisään.

)
Laita suojatulppa B
paikalleen.

Kääntyvä valo


)
Poista suojatulppa C
.

)
Irrota liitin puristaen se peukalon
ja etusormen väliin.

)
Vapauta polttimo kahden metalli-
laipan välistä.

)
Ota polttimo ulos.

)
Vaihda polttimo käyttäen hieman
voimaa pituussuuntaisesti.

)
Kytke jälleen liitin, työnnä se ko-
konaan sisään.

)
Laita suojatulppa C
paikalleen.

XI
186
KÄYTÄNNÖN TIETOJA

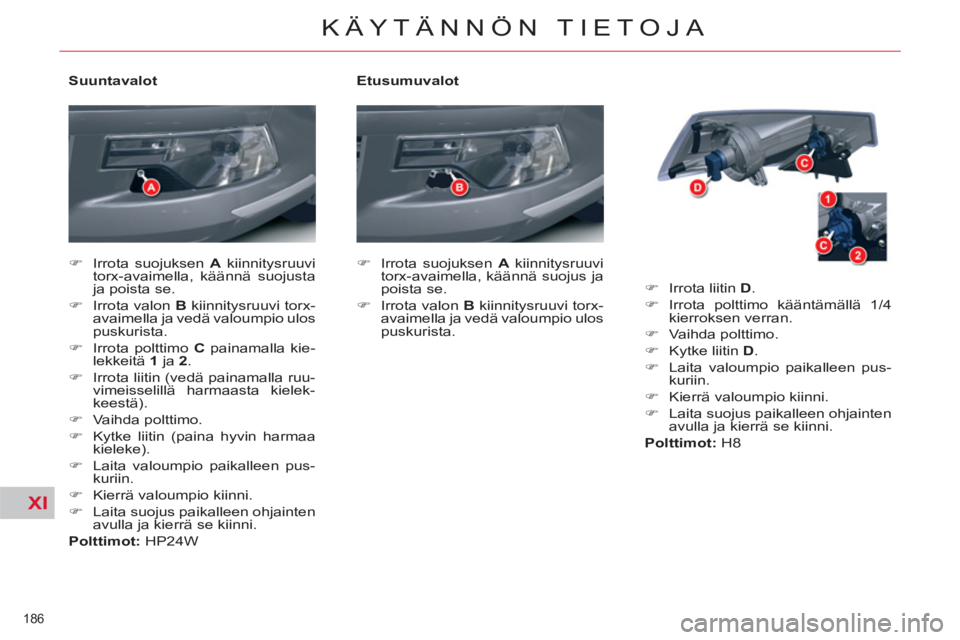

Etusumuvalot


)
Irrota suojuksen A
kiinnitysruuvi
torx-avaimella, käännä suojus ja
poista se.

)
Irrota valon B
kiinnitysruuvi torx-
avaimella ja vedä valoumpio ulos
puskurista.
)
Irrota liitin D
.

)
Irrota polttimo kääntämällä 1/4
kierroksen verran.

)
Vaihda polttimo.

)
Kytke liitin D
.

)
Laita valoumpio paikalleen pus-
kuriin.

)
Kierrä valoumpio kiinni.

)
Laita suojus paikalleen ohjainten
avulla ja kierrä se kiinni.

Polttimot:
H8
Suuntavalot


)
Irrota suojuksen A
kiinnitysruuvi
torx-avaimella, käännä suojusta
ja poista se.

)
Irrota valon B
kiinnitysruuvi torx-
avaimella ja vedä valoumpio ulos
puskurista.

)
Irrota polttimo C
painamalla kie-
lekkeitä 1
ja 2
.

)
Irrota liitin (vedä painamalla ruu-
vimeisselillä harmaasta kielek-
keestä).

)
Vaihda polttimo.

)
Kytke liitin (paina hyvin harmaa
kieleke).

)
Laita valoumpio paikalleen pus-
kuriin.

)
Kierrä valoumpio kiinni.

)
Laita suojus paikalleen ohjainten
avulla ja kierrä se kiinni.

Polttimot:
HP24W

XI
187
KÄYTÄNNÖN TIETOJA
Sivuvilkku on sinetöity.
Jos polttimo on viallinen, vaihda si-
vuvilkku.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

Sivuvilkku
























Takavalot (Berline)

Paina mieleesi viallisen lampun paikka.



1.
Jarru- ja seisontavalot:

P 21 W/5 W

2.
Seisontavalot:
R 5 W

3.
Peruutusvalo:
H 21 W

4.
Takasumuvalot:
H 21 W

5.
Suuntavalot:
PY 21 W

)
Avaa tavaratila.

)

Irrota ruuvimeisselin avulla 3 hakasta,
jotka pitävät sisäverhouksen paikal-
laan lampun alueella.

)
Irrota sisäverhous F
osittain.

)
Irrota liitin G
.


Takaluukun päällä olevan lampun vaihtaminen


)
Irrota lampunkanta H
.

)
Vaihda polttimo.

)
Laita paikalleen lampunkanta H
.

)

Varmista, että lampunkanta H
on hy-
vin kiinnitettynä kahdella klipsillä 6
.


)
Kytke liitin G
.

)
Aseta sisäverhous F
paikalleen
ja kiinnitä se hakasilla.




Kun asennat osat paikalleen,
katso etteivät sähköjohdot jää
puristuksiin.

XI
188
KÄYTÄNNÖN TIETOJA

Pyöränkotelon päällä olevan
lampun vaihtaminen


)
Irrota tavaratilassa oleva sisä-
verhouksen suojakansi A
. Vedä
kantta tavaratilan sisäänpäin ja
sen jälkeen ylöspäin.
)
Irrota liitin B
.

)
Avaa 2 kiinnikettä C
.

)
Irrota valokupu paikaltaan.
)
Irrota lampunkanta D
.

)
Vaihda polttimo.

)
Laita lampunkanta D
paikalleen.

)
Laita valokupu paikalleen.

)
Kierrä kiinni 2 kiinnikettä C
.

)
Kytke liitin B
.

)
Laita sisäverhous A
paikalleen.
Voit käyttää varapyörän tunkin kam-
pea kiinnikkeiden C
kiertämiseen
auki tai kiinni.

XI
189
KÄYTÄNNÖN TIETOJA

Takaluukun päällä olevan valon
vaihtaminen


)
Avaa tavaratila.

)
Irrota litteällä ruuvimeisselillä
muovisuoja F
.

)
Irrota liitin G
.

)
Kierrä auki kiinnitysmutteri H
.

)
Irrota valokupu.


























Takavalot (Tourer)

Paina mieleesi viallisen lampun
paikka.


1.
Jarruvalot ja seisontavalot:

P 21 W/5 W

2.
Seisontavalot:
R 5 W

3.
Peruutusvalo:
H 21 W

4.
Takasumuvalot:
H 21 W

5.
Suuntavalot:
PY 21 W
)
Irrota lampunkanta J
.

)
Vaihda polttimo.

)
Laita lampunkanta J
paikalleen
ja katso, että se kiinnittyy hyvin.

)
Aseta valokupu paikalleen.

)
Kierrä mutteri H
kiinni.

)
Kytke liitin G
.

)
Aseta ja kiinnitä muovisuoja F
.
Voit käyttää varapyörän tunkin kam-
pea mutterin H
kiertämiseksi auki ja
kiinni.

XI
190
KÄYTÄNNÖN TIETOJA

Pyöränkotelon päällä olevan
valon vaihtaminen
Irrota tavaratilassa oleva sivuver-
houssuoja A
.
Toimi seuraavasti:


)
Vedä sitä tavaratilaan päin.

)
Vedä ylöspäin.
)
Irrota liitin B
.

)
Kierrä mutteri C
auki.

)
Irrota valokupu paikaltaan.
)
Irrota lampunkanta D
.

)
Vaihda viallinen polttimo.

)
Laita lampunkanta paikalleen D
.

)
Aseta valokupu paikalleen.

)
Kierrä mutteri C
kiinni.

)
Kytke liitin B
.

)
Laita verhous A
paikalleen.
Voit käyttää varapyörän tunkin kam-
pea mutterin C
kiertämiseksi auki ja
kiinni.
