2012 CITROEN C5 Omistajan Käsikirjat (in Finnish)

X
!
175

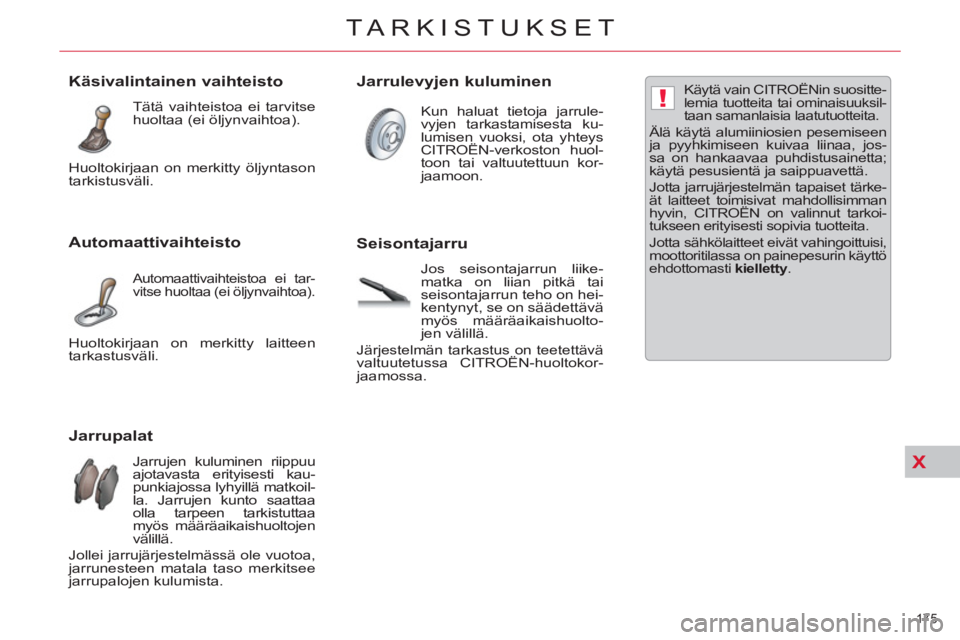

TARKISTUKSET




















Jarrupalat


Jarrujen kuluminen riippuu
ajotavasta erityisesti kau-
punkiajossa lyhyillä matkoil-
la. Jarrujen kunto saattaa
olla tarpeen tarkistuttaa
myös määräaikaishuoltojen
välillä.
Jollei jarrujärjestelmässä ole vuotoa, jarrunesteen matala taso merkitsee
jarrupalojen kulumista.


Käsivalintainen vaihteisto

Tätä vaihteistoa ei tarvitse
huoltaa (ei öljynvaihtoa).

Automaattivaihteisto
Automaattivaihteistoa ei tar-
vitse huoltaa (ei öljynvaihtoa).

Jarrulevyjen kuluminen


Kun haluat tietoja jarrule-
vyjen tarkastamisesta ku-
lumisen vuoksi, ota yhteys
CITROËN-verkoston huol-
toon tai valtuutettuun kor-
jaamoon.


Seisontajarru

Jos seisontajarrun liike-
matka on liian pitkä tai
seisontajarrun teho on hei-
kentynyt, se on säädettävä
myös määräaikaishuolto-
jen välillä.
Järjestelmän tarkastus on teetettävä valtuutetussa CITROËN-huoltokor-
jaamossa.

Käytä vain CITROËNin suositte-
lemia tuotteita tai ominaisuuksil-
taan samanlaisia laatutuotteita.
Älä käytä alumiiniosien pesemiseen
ja pyyhkimiseen kuivaa liinaa, jos-
sa on hankaavaa puhdistusainetta;
käytä pesusientä ja saippuavettä.
Jotta jarrujärjestelmän tapaiset tärke-
ät laitteet toimisivat mahdollisimman
hyvin, CITROËN on valinnut tarkoi-
tukseen erityisesti sopivia tuotteita.
Jotta sähkölaitteet eivät vahingoittuisi,
moottoritilassa on painepesurin käyttö
ehdottomasti kielletty
.

Huoltokirjaan on merkitty öljyntason
tarkistusväli.
Huoltokirjaan on merkitty laitteen
tarkastusväli.

XI
176
KÄYTÄNNÖN TIETOJA

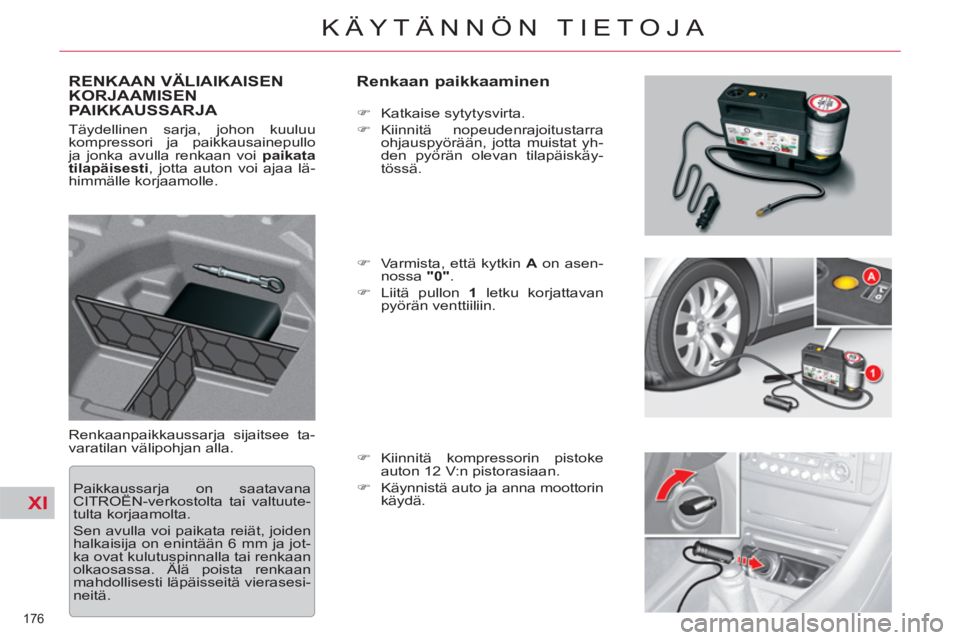

RENKAAN VÄLIAIKAISEN
KORJAAMISEN
PAIKKAUSSARJA
Renkaan paikkaaminen

Renkaanpaikkaussarja sijaitsee ta-
varatilan välipohjan alla.

)
Katkaise sytytysvirta.

)
Kiinnitä nopeudenrajoitustarra
ohjauspyörään, jotta muistat yh-
den pyörän olevan tilapäiskäy-
tössä.

)
Varmista, että kytkin A
on asen-
nossa "0"
.

)
Liitä pullon 1
letku korjattavan
pyörän venttiiliin.

)
Kiinnitä kompressorin pistoke
auton 12 V:n pistorasiaan.

)
Käynnistä auto ja anna moottorin
käydä. Täydellinen sarja, johon kuuluu
kompressori ja paikkausainepullo
ja jonka avulla renkaan voi paikata
tilapäisesti
, jotta auton voi ajaa lä-
himmälle korjaamolle.
Paikkaussarja on saatavana
CITROËN-verkostolta tai valtuute-
tulta korjaamolta.
Sen avulla voi paikata reiät, joiden
halkaisija on enintään 6 mm ja jot-
ka ovat kulutuspinnalla tai renkaan
olkaosassa. Älä poista renkaan
mahdollisesti läpäisseitä vierasesi-
neitä.

XI
!
177
KÄYTÄNNÖN TIETOJA

)

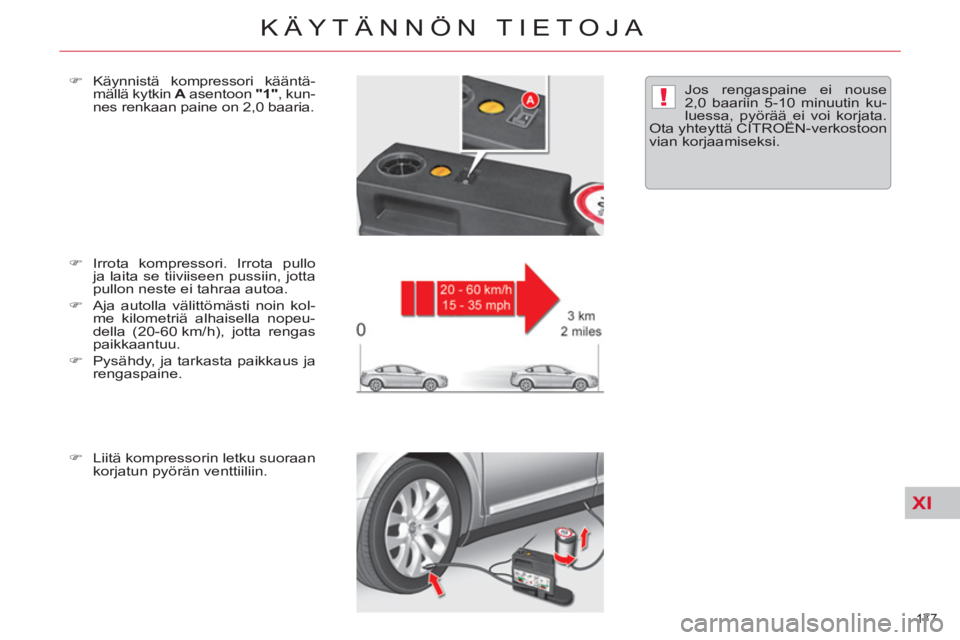

Irrota kompressori. Irrota pullo
ja laita se tiiviiseen pussiin, jotta
pullon neste ei tahraa autoa.

)
Aja autolla välittömästi noin kol-
me kilometriä alhaisella nopeu-
della (20-60 km/h), jotta rengas
paikkaantuu.

)
Pysähdy, ja tarkasta paikkaus ja
rengaspaine.

)
Liitä kompressorin letku suoraan
korjatun pyörän venttiiliin.
)
Käynnistä kompressori kääntä-
mällä kytkin A
asentoon "1"
, kun-
nes renkaan paine on 2,0 baaria. Jos rengaspaine ei nouse
2,0 baariin 5-10 minuutin ku-
luessa, pyörää ei voi korjata.
Ota yhteyttä CITROËN-verkostoon
vian korjaamiseksi.

XI
!
178
KÄYTÄNNÖN TIETOJA

)

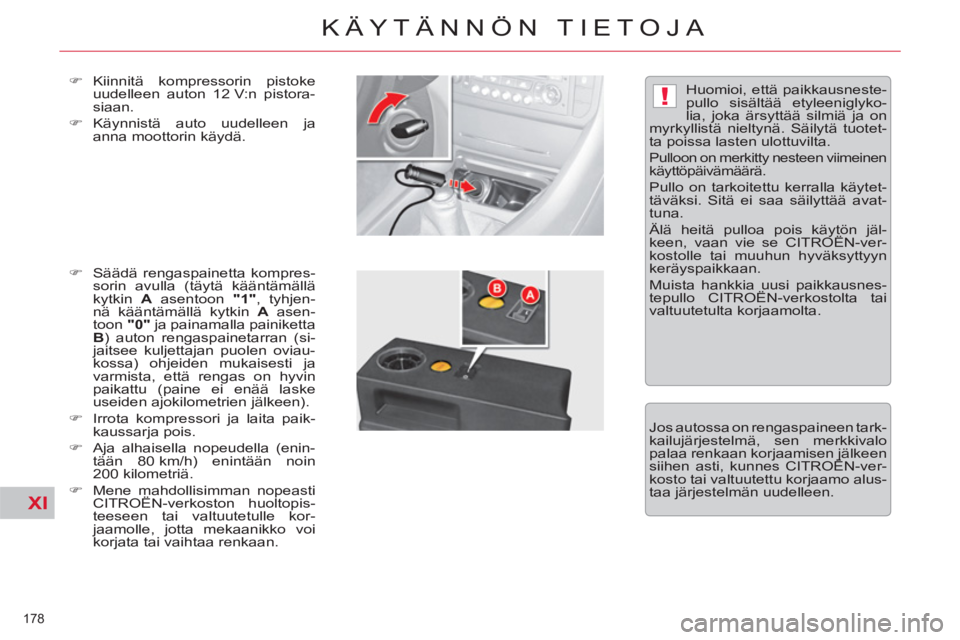

Kiinnitä kompressorin pistoke
uudelleen auton 12 V:n pistora-
siaan.

)
Käynnistä auto uudelleen ja
anna moottorin käydä.

)
Säädä rengaspainetta kompres-
sorin avulla (täytä kääntämällä
kytkin A
asentoon "1"
, tyhjen-
nä kääntämällä kytkin A
asen-
toon "0"
ja painamalla painiketta
B
) auton rengaspainetarran (si-
jaitsee kuljettajan puolen oviau-
kossa) ohjeiden mukaisesti ja
varmista, että rengas on hyvin
paikattu (paine ei enää laske
useiden ajokilometrien jälkeen).

)
Irrota kompressori ja laita paik-
kaussarja pois.

)
Aja alhaisella nopeudella (enin-
tään 80 km/h) enintään noin
200 kilometriä.

)
Mene mahdollisimman nopeasti
CITROËN-verkoston huoltopis-
teeseen tai valtuutetulle kor-
jaamolle, jotta mekaanikko voi
korjata tai vaihtaa renkaan. Huomioi, että paikkausneste-
pullo sisältää etyleeniglyko-
lia, joka ärsyttää silmiä ja on
myrkyllistä nieltynä. Säilytä tuotet-
ta poissa lasten ulottuvilta.
Pulloon on merkitty nesteen viimeinen
käyttöpäivämäärä.
Pullo on tarkoitettu kerralla käytet-
täväksi. Sitä ei saa säilyttää avat-
tuna.
Älä heitä pulloa pois käytön jäl-
keen, vaan vie se CITROËN-ver-
kostolle tai muuhun hyväksyttyyn
keräyspaikkaan.
Muista hankkia uusi paikkausnes-
tepullo CITROËN-verkostolta tai
valtuutetulta korjaamolta.
Jos autossa on rengaspaineen tark-
kailujärjestelmä, sen merkkivalo
palaa renkaan korjaamisen jälkeen
siihen asti, kunnes CITROËN-ver-
kosto tai valtuutettu korjaamo alus-
taa järjestelmän uudelleen.

XI
179
KÄYTÄNNÖN TIETOJA

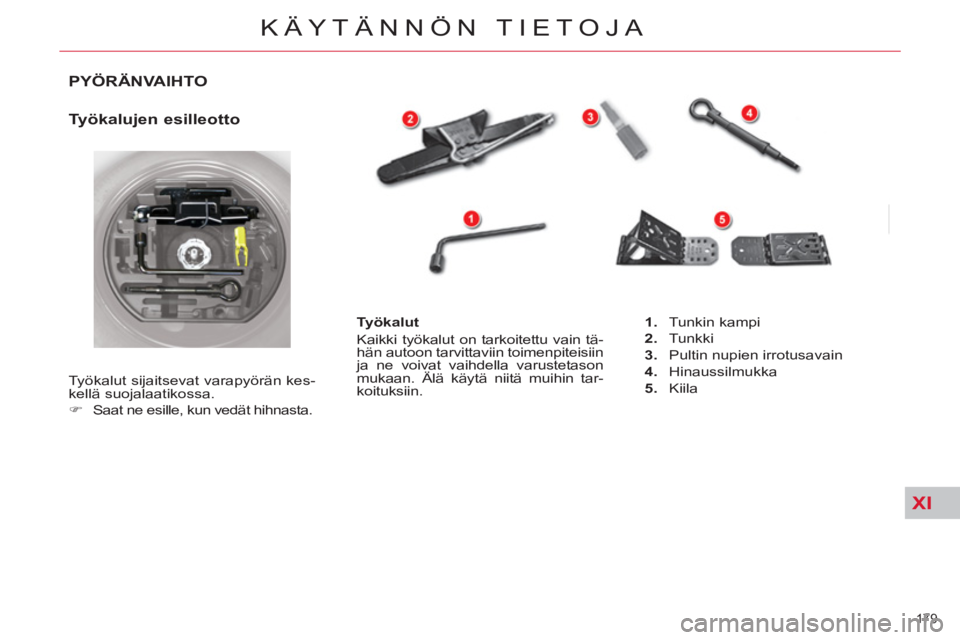

PYÖRÄNVAIHTO

Työkalujen esilleotto

Työkalut sijaitsevat varapyörän kes-
kellä suojalaatikossa.


)
Saat ne esille, kun vedät hihnasta.
Työkalut
Kaikki työkalut on tarkoitettu vain tä-
hän autoon tarvittaviin toimenpiteisiin
ja ne voivat vaihdella varustetason
mukaan. Älä käytä niitä muihin tar-
koituksiin.

1.
Tunkin kampi

2.
Tunkki

3.
Pultin nupien irrotusavain

4.
Hinaussilmukka

5.
Kiila

XI
!
180
KÄYTÄNNÖN TIETOJA

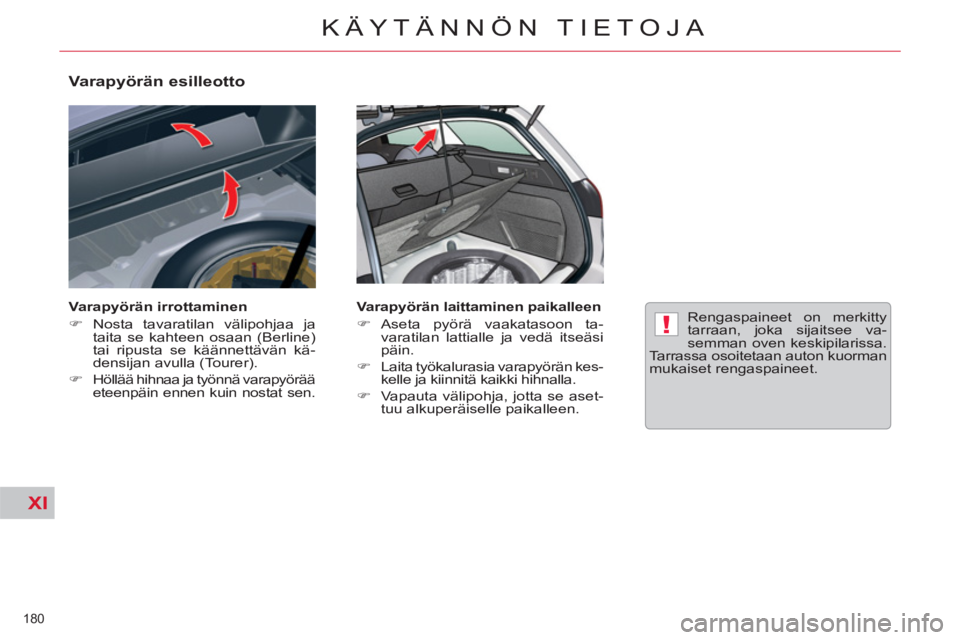

Varapyörän esilleotto


Varapyörän irrottaminen


)
Nosta tavaratilan välipohjaa ja
taita se kahteen osaan (Berline)
tai ripusta se käännettävän kä-
densijan avulla (Tourer).

)
Höllää hihnaa ja työnnä varapyörää
eteenpäin ennen kuin nostat sen.

Varapyörän laittaminen paikalleen


)
Aseta pyörä vaakatasoon ta-
varatilan lattialle ja vedä itseäsi
päin.

)
Laita työkalurasia varapyörän kes-
kelle ja kiinnitä kaikki hihnalla.

)
Vapauta välipohja, jotta se aset-
tuu alkuperäiselle paikalleen.
Rengaspaineet on merkitty
tarraan, joka sijaitsee va-
semman oven keskipilarissa.
Tarrassa osoitetaan auton kuorman
mukaiset rengaspaineet.

XI
!
181
KÄYTÄNNÖN TIETOJA

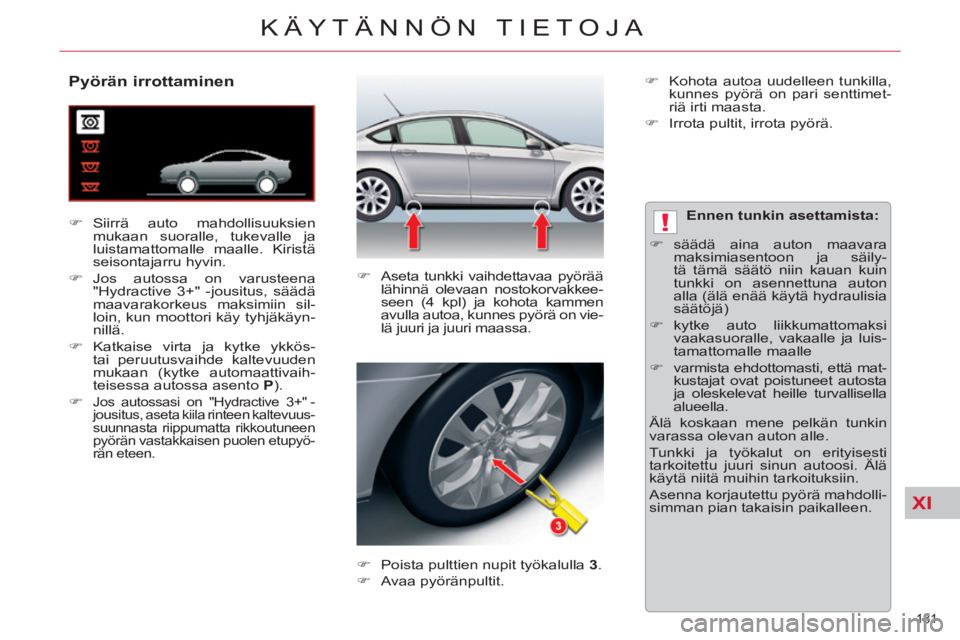

Pyörän irrottaminen



)
Siirrä auto mahdollisuuksien
mukaan suoralle, tukevalle ja
luistamattomalle maalle. Kiristä
seisontajarru hyvin.

)
Jos autossa on varusteena
"Hydractive 3+" -jousitus, säädä
maavarakorkeus maksimiin sil-
loin, kun moottori käy tyhjäkäyn-
nillä.

)
Katkaise virta ja kytke ykkös-
tai peruutusvaihde kaltevuuden
mukaan (kytke automaattivaih-
teisessa autossa asento P
).

)

Jos autossasi on "Hydractive 3+" -
jousitus, aseta kiila rinteen kaltevuus-
suunnasta riippumatta rikkoutuneen
pyörän vastakkaisen puolen etupyö-
rän eteen.

)
Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan nostokorvakkee-
seen (4 kpl) ja kohota kammen
avulla autoa, kunnes pyörä on vie-
lä juuri ja juuri maassa.

)
Poista pulttien nupit työkalulla 3
.

)
Avaa pyöränpultit.

Ennen tunkin asettamista:



)
säädä aina auton maavara
maksimiasentoon ja säily-
tä tämä säätö niin kauan kuin
tunkki on asennettuna auton
alla (älä enää käytä hydraulisia
säätöjä)

)
kytke auto liikkumattomaksi
vaakasuoralle, vakaalle ja luis-
tamattomalle maalle

)
varmista ehdottomasti, että mat-
kustajat ovat poistuneet autosta
ja oleskelevat heille turvallisella
alueella.
Älä koskaan mene pelkän tunkin
varassa olevan auton alle.
Tunkki ja työkalut on erityisesti
tarkoitettu juuri sinun autoosi. Älä
käytä niitä muihin tarkoituksiin.
Asenna korjautettu pyörä mahdolli-
simman pian takaisin paikalleen.
)
Kohota autoa uudelleen tunkilla,
kunnes pyörä on pari senttimet-
riä irti maasta.

)
Irrota pultit, irrota pyörä.

XI
!
182
KÄYTÄNNÖN TIETOJA

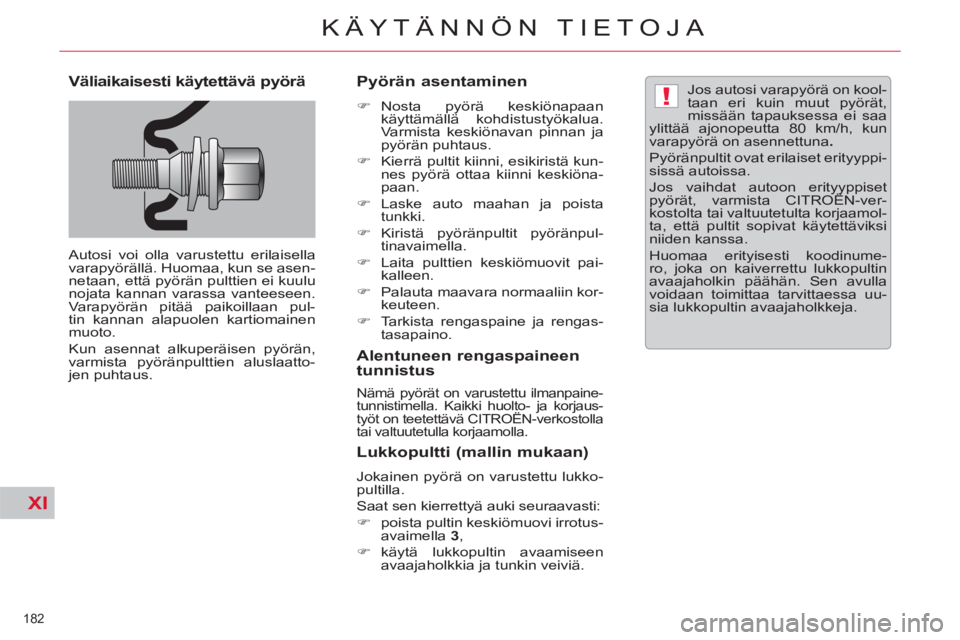

Väliaikaisesti käytettävä pyörä

Autosi voi olla varustettu erilaisella
varapyörällä. Huomaa, kun se asen-
netaan, että pyörän pulttien ei kuulu
nojata kannan varassa vanteeseen.
Varapyörän pitää paikoillaan pul-
tin kannan alapuolen kartiomainen
muoto.
Kun asennat alkuperäisen pyörän,
varmista pyöränpulttien aluslaatto-
jen puhtaus.


Pyörän asentaminen



)
Nosta pyörä keskiönapaan
käyttämällä kohdistustyökalua.
Varmista keskiönavan pinnan ja
pyörän puhtaus.

)
Kierrä pultit kiinni, esikiristä kun-
nes pyörä ottaa kiinni keskiöna-
paan.

)
Laske auto maahan ja poista
tunkki.

)
Kiristä pyöränpultit pyöränpul-
tinavaimella.

)
Laita pulttien keskiömuovit pai-
kalleen.

)
Palauta maavara normaaliin kor-
keuteen.

)
Tarkista rengaspaine ja rengas-
tasapaino.



Alentuneen rengaspaineen
tunnistus
Nämä pyörät on varustettu ilmanpaine-
tunnistimella. Kaikki huolto- ja korjaus-
työt on teetettävä CITROËN-verkostolla
tai valtuutetulla korjaamolla.


Lukkopultti (mallin mukaan)

Jokainen pyörä on varustettu lukko-
pultilla.
Saat sen kierrettyä auki seuraavasti:


)
poista pultin keskiömuovi irrotus-
avaimella 3
,

)
käytä lukkopultin avaamiseen
avaajaholkkia ja tunkin veiviä.

Jos autosi varapyörä on kool-
taan eri kuin muut pyörät,
missään tapauksessa ei saa
ylittää ajonopeutta 80 km/h, kun
varapyörä on asennettuna .

Pyöränpultit ovat erilaiset erityyppi-
sissä autoissa.
Jos vaihdat autoon erityyppiset
pyörät, varmista CITROËN - ver-
kostolta tai valtuutetulta korjaamol-
ta, että pultit sopivat käytettäviksi
niiden kanssa.
Huomaa erityisesti koodinume-
ro, joka on kaiverrettu lukkopultin
avaajaholkin päähän. Sen avulla
voidaan toimittaa tarvittaessa uu-
sia lukkopultin avaajaholkkeja.
