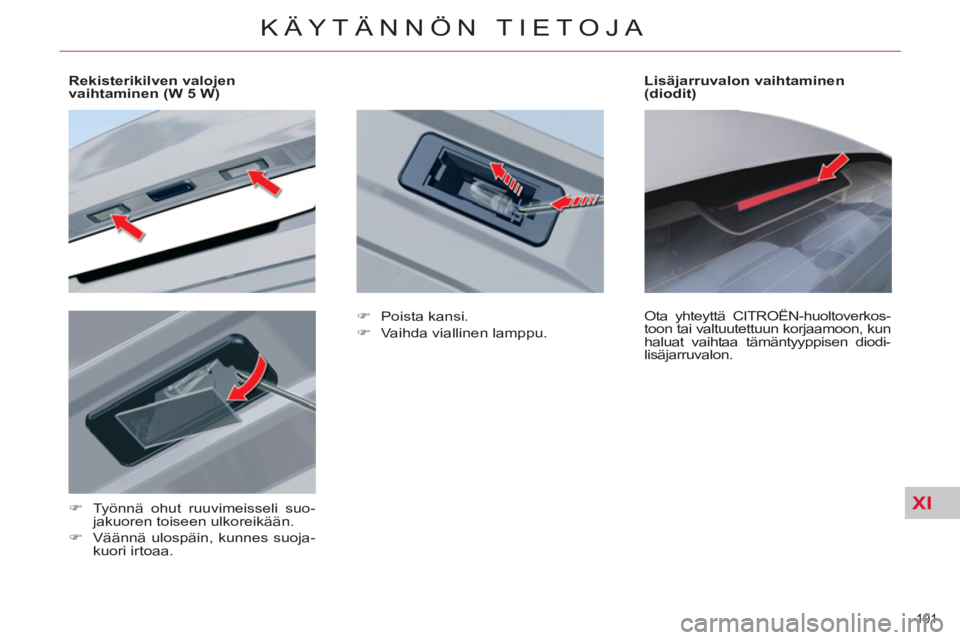

Rekisterikilven valojen
vaihtaminen (W 5 W)







)
Työnnä ohut ruuvimeisseli suo-
jakuoren toiseen ulkoreikään.

)
Väännä ulospäin, kunnes suoja-
kuori irtoaa.

Lisäjarruvalon vaihtaminen
(diodit)
Ota yhteyttä CITROËN-huoltoverkos-
toon tai valtuutettuun korjaamoon, kun
haluat vaihtaa tämäntyyppisen diodi-
lisäjarruvalon.

)
Poista kansi.

)
Vaihda viallinen lamppu.

XI
192
KÄYTÄNNÖN TIETOJA











Sisätilan lamppujen
vaihtaminen

Kattovalot


)
Irrota sisävalon läpinäkyvän kan-
nen pidikkeet.

Polttimo:
W 5W

Kohdevalot takana (Tourer)


)
Irrota kohdevalon kansi, niin saat
polttimon esiin.

Polttimo:
W 5W
Lukuvalo


)

Irrota muoviosa.

)

Pääset polttimoon käsiksi, kun irrotat tar-vittaessa kyseisen lukuvalon välilevyn.



Tavaratilan valaisin


)
Irrota muoviosa ja käytä poltti-
moa W 5W.


Kynnysvalo


)
Irrota muoviosa ja käytä poltti-
moa W 5W.

Jalkatilavalo


)
Irrota muoviosa ja käytä poltti-
moa W 5W.


Hansikaslokero


)
Irrota muoviosa ja käytä poltti-
moa W 5W.

XI
193
KÄYTÄNNÖN TIETOJA

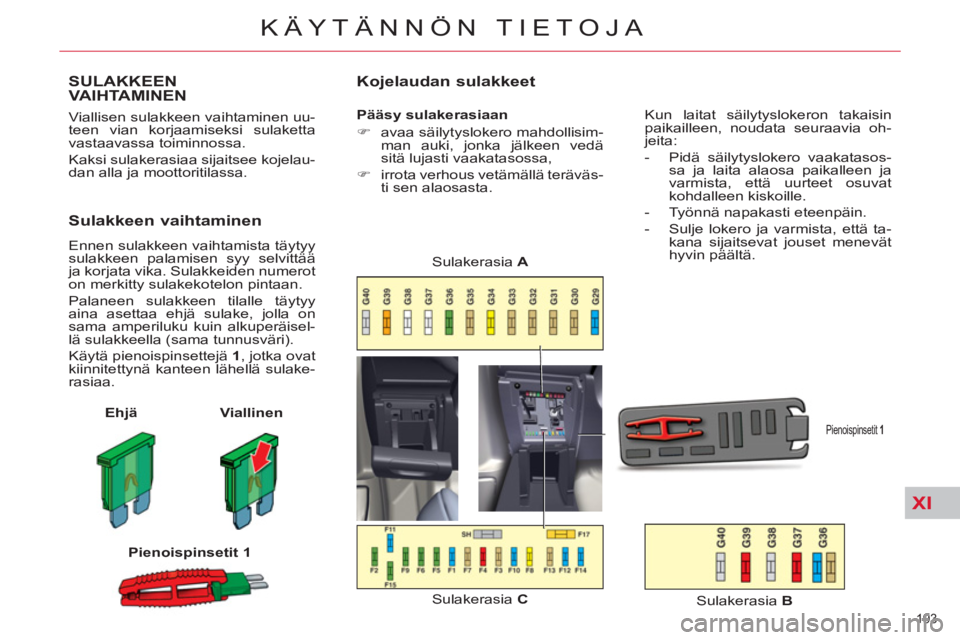

SULAKKEENVAIHTAMINEN
Viallisen sulakkeen vaihtaminen uu-
teen vian korjaamiseksi sulaketta
vastaavassa toiminnossa.
Kaksi sulakerasiaa sijaitsee kojelau-
dan alla ja moottoritilassa.

Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista täytyy
sulakkeen palamisen syy selvittää
ja korjata vika. Sulakkeiden numerot
on merkitty sulakekotelon pintaan.
Palaneen sulakkeen tilalle täytyy
aina asettaa ehjä sulake, jolla on
sama amperiluku kuin alkuperäisel-
lä sulakkeella (sama tunnusväri).
Käytä pienoispinsettejä 1
, jotka ovat
kiinnitettynä kanteen lähellä sulake-
rasiaa.

Ehjä

Viallinen


Pienoispinsetit 1




Kojelaudan sulakkeet


Pääsy sulakerasiaan


)
avaa säilytyslokero mahdollisim-
man auki, jonka jälkeen vedä
sitä lujasti vaakatasossa,

)
irrota verhous vetämällä teräväs-
ti sen alaosasta.
Sulakerasia C
Sulakerasia A


Pienoispinsetit 1



Kun laitat säilytyslokeron takaisin
paikailleen, noudata seuraavia oh-
jeita:


- Pidä säilytyslokero vaakatasos-
sa ja laita alaosa paikalleen ja
varmista, että uurteet osuvat
kohdalleen kiskoille.

- Työnnä napakasti eteenpäin.

- Sulje lokero ja varmista, että ta-
kana sijaitsevat jouset menevät
hyvin päältä.
Sulakerasia B

XI
194
KÄYTÄNNÖN TIETOJA

Sulaketaulukko



Numero





Amperiluku



Toiminnot




G29



-

Ei käytössä


G30



5 A

Sivupeilien lämmitys


G31



5 A

Sade- ja aurinkotunnistin


G32



5 A

Turvavöiden kiinnittämisen muistutusvalo


G33



5 A

Himmenevät peilit


G34



20 A

Suojaluukku (Berline)


G35



5 A

Matkustajan oven valo - etumatkustajan sivupeilin liike


G36



30 A

Moottoroitu tavaratila (Tourer)


G37



20 A

Lämmitettävät etuistuimet


G38



30 A

Kuljettajan sähkötoiminen istuin


G39



30 A

Etumatkustajan sähkötoiminen istuin - HIFI-vahvistin


G40



3 A

Virransyöttö vetolaitteen ohjainrasiaan
SULAKERASIA B



Numero




Amperiluku



Toiminnot




G36



15 A

6-portainen automaattivaihteisto


5 A

4-portainen automaattivaihteisto


G37



10 A

Huomiovalot - Vianmäärityksen pistorasia


G38



3 A

ESP


G39



10 A

Hydraulinen jousitus


G40



3 A

STOP kontaktori

XI
195
KÄYTÄNNÖN TIETOJA

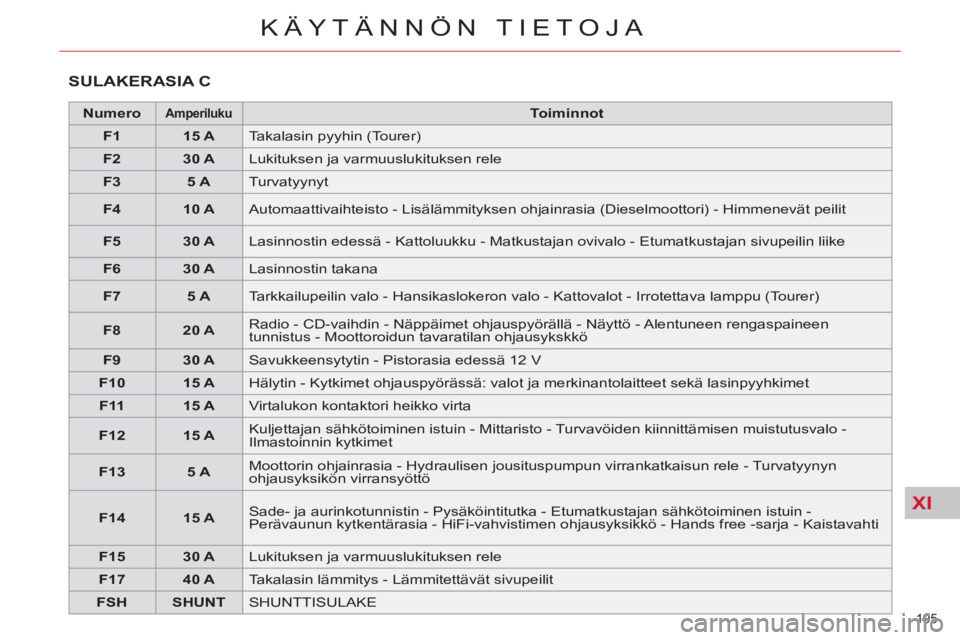

SULAKERASIA C



Numero




Amperiluku



Toiminnot




F1



15 A

Takalasin pyyhin (Tourer)


F2



30 A

Lukituksen ja varmuuslukituksen rele


F3



5 A

Turvatyynyt


F4



10 A

Automaattivaihteisto - Lisälämmityksen ohjainrasia (Dieselmoottori) - Himmenevät peilit


F5



30 A

Lasinnostin edessä - Kattoluukku - Matkustajan ovivalo - Etumatkustajan sivupeilin liike


F6



30 A

Lasinnostin takana


F7



5 A

Tarkkailupeilin valo - Hansikaslokeron valo - Kattovalot - Irrotettava lamppu (Tourer)


F8



20 A

Radio - CD-vaihdin - Näppäimet ohjauspyörällä - Näyttö - Alentuneen rengaspaineen
tunnistus - Moottoroidun tavaratilan ohjausykskkö


F9



30 A

Savukkeensytytin - Pistorasia edessä 12 V


F10



15 A

Hälytin - Kytkimet ohjauspyörässä: valot ja merkinantolaitteet sekä lasinpyyhkimet


F11



15 A

Virtalukon kontaktori heikko virta


F12



15 A

Kuljettajan sähkötoiminen istuin - Mittaristo - Turvavöiden kiinnittämisen muistutusvalo -
Ilmastoinnin kytkimet


F13



5 A

Moottorin ohjainrasia - Hydraulisen jousituspumpun virrankatkaisun rele - Turvatyynyn
ohjausyksikön virransyöttö


F14



15 A

Sade- ja aurinkotunnistin - Pysäköintitutka - Etumatkustajan sähkötoiminen istuin -
Perävaunun kytkentärasia - HiFi-vahvistimen ohjausyksikkö - Hands free -sarja - Kaistavahti


F15



30 A

Lukituksen ja varmuuslukituksen rele


F17



40 A

Takalasin lämmitys - Lämmitettävät sivupeilit


FSH



SHUNT

SHUNTTISULAKE

XI
196
KÄYTÄNNÖN TIETOJA

Moottoritilan sulakkeet


Toimenpiteen jälkeen sulje kansi
huolellisesti.


Sulakerasioissa lisäsuojana ole-
via MAXI-sulakkeita saa käsitellä
vain CITROËN-verkosto tai val-
tuutettu korjaamo.

Pääsy sulakerasiaan


)
Kierrä jokaista ruuvia 1/4 kierros.

)
Vaihda sulake.

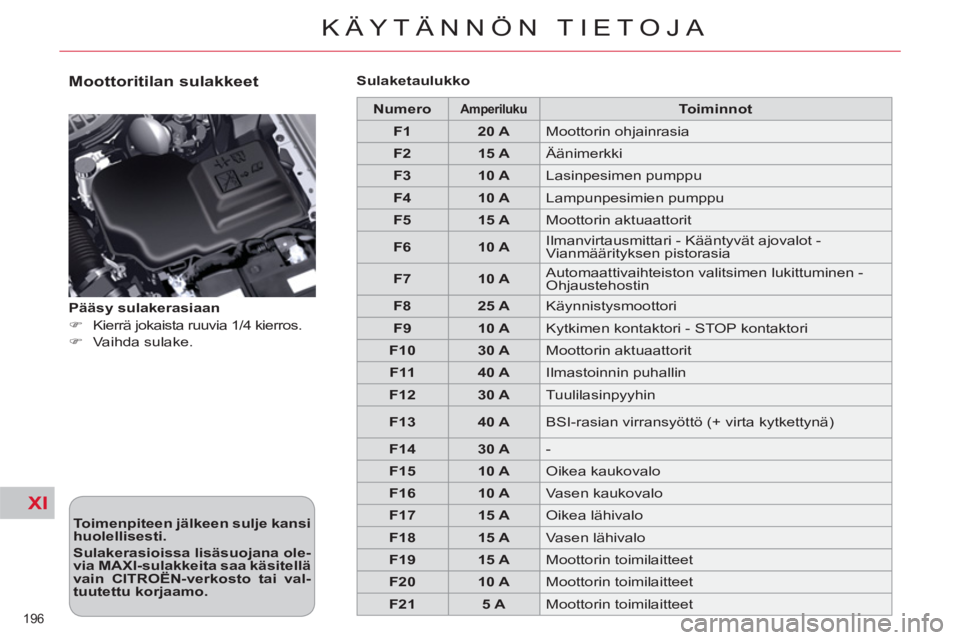

Sulaketaulukko



Numero





Amperiluku



Toiminnot




F1



20 A

Moottorin ohjainrasia


F2



15 A

Äänimerkki


F3



10 A

Lasinpesimen pumppu


F4



10 A

Lampunpesimien pumppu


F5



15 A

Moottorin aktuaattorit


F6



10 A

Ilmanvirtausmittari - Kääntyvät ajovalot -
Vianmäärityksen pistorasia


F7



10 A

Automaattivaihteiston valitsimen lukittuminen -
Ohjaustehostin


F8



25 A

Käynnistysmoottori


F9



10 A

Kytkimen kontaktori - STOP kontaktori


F10



30 A

Moottorin aktuaattorit


F11



40 A

Ilmastoinnin puhallin


F12



30 A

Tuulilasinpyyhin


F13



40 A

BSI-rasian virransyöttö (+ virta kytkettynä)


F14



30 A

-


F15



10 A

Oikea kaukovalo


F16



10 A

Vasen kaukovalo


F17



15 A

Oikea lähivalo


F18



15 A

Vasen lähivalo


F19



15 A

Moottorin toimilaitteet


F20



10 A

Moottorin toimilaitteet


F21



5 A

Moottorin toimilaitteet

XI
!
197
KÄYTÄNNÖN TIETOJA

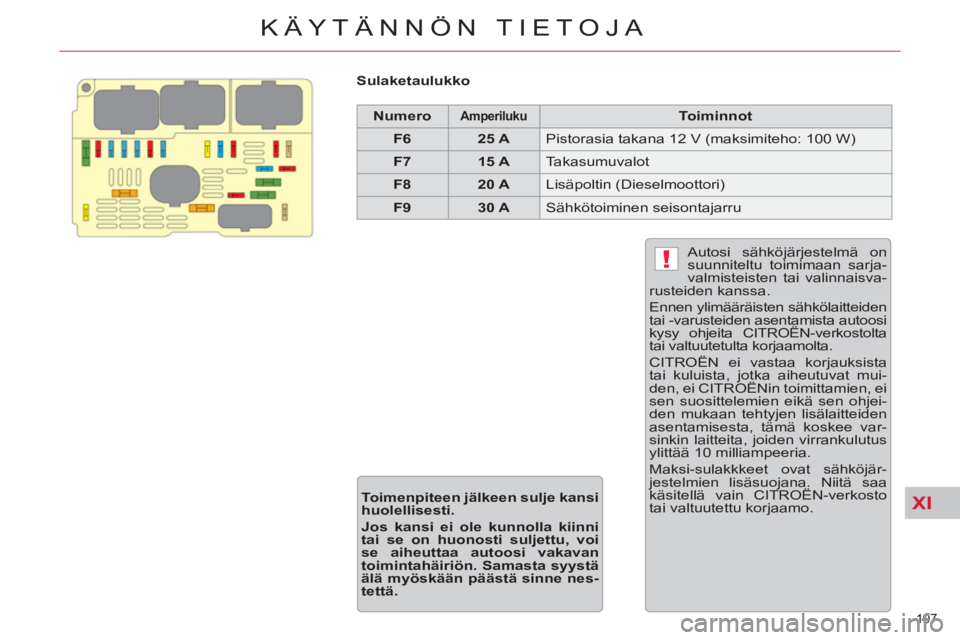

Sulaketaulukko



Numero





Amperiluku



Toiminnot




F6



25 A

Pistorasia takana 12 V (maksimiteho: 100 W)


F7



15 A

Takasumuvalot


F8



20 A

Lisäpoltin (Dieselmoottori)


F9



30 A

Sähkötoiminen seisontajarru

Autosi sähköjärjestelmä on
suunniteltu toimimaan sarja-
valmisteisten tai valinnaisva-
rusteiden kanssa.
Ennen ylimääräisten sähkölaitteiden
tai -varusteiden asentamista autoosi
kysy ohjeita CITROËN-verkostolta
tai valtuutetulta korjaamolta.
CITROËN ei vastaa korjauksista
tai kuluista, jotka aiheutuvat mui-
den, ei CITROËNin toimittamien, ei
sen suosittelemien eikä sen ohjei-
den mukaan tehtyjen lisälaitteiden
asentamisesta, tämä koskee var-
sinkin laitteita, joiden virrankulutus
ylittää 10 milliampeeria.
Maksi-sulakkkeet ovat sähköjär-
jestelmien lisäsuojana. Niitä saa
käsitellä vain CITROËN-verkosto
tai valtuutettu korjaamo.
Toimenpiteen jälkeen sulje kansi
huolellisesti.


Jos kansi ei ole kunnolla kiinni
tai se on huonosti suljettu, voi
se aiheuttaa autoosi vakavan
toimintahäiriön. Samasta syystä
älä myöskään päästä sinne nes-
tettä.

XI
!
198
KÄYTÄNNÖN TIETOJA

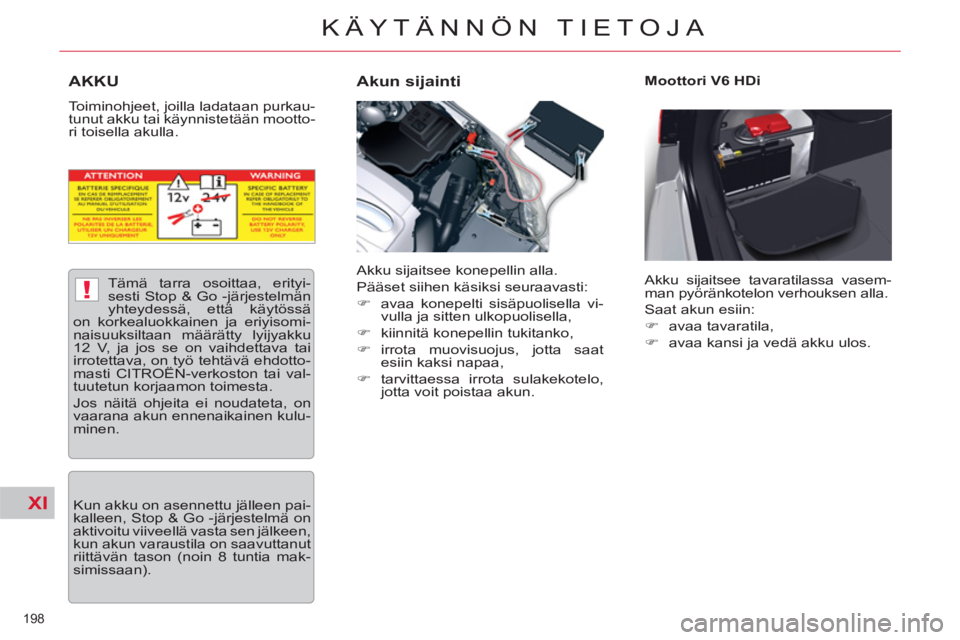

AKKU
Toiminohjeet, joilla ladataan purkau-
tunut akku tai käynnistetään mootto-
ri toisella akulla.

Akun sijainti

Moottori V6 HDi
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:


)
avaa konepelti sisäpuolisella vi-
vulla ja sitten ulkopuolisella,

)
kiinnitä konepellin tukitanko,

)
irrota muovisuojus, jotta saat
esiin kaksi napaa,

)
tarvittaessa irrota sulakekotelo,
jotta voit poistaa akun. Akku sijaitsee tavaratilassa vasem-
man pyöränkotelon verhouksen alla.
Saat akun esiin:


)
avaa tavaratila,

)
avaa kansi ja vedä akku ulos.







Tämä tarra osoittaa, erityi-
sesti Stop & Go -järjestelmän
yhteydessä, että käytössä
on korkealuokkainen ja eriyisomi-
naisuuksiltaan määrätty lyijyakku
12 V, ja jos se on vaihdettava tai
irrotettava, on työ tehtävä ehdotto-
masti CITROËN-verkoston tai val-
tuutetun korjaamon toimesta.
Jos näitä ohjeita ei noudateta, on
vaarana akun ennenaikainen kulu-
minen.

Kun akku on asennettu jälleen pai-
kalleen, Stop & Go -järjestelmä on
aktivoitu viiveellä vasta sen jälkeen,
kun akun varaustila on saavuttanut
riittävän tason (noin 8 tuntia mak-
simissaan).
