2012 CITROEN C5 Omistajan Käsikirjat (in Finnish)

IV
79

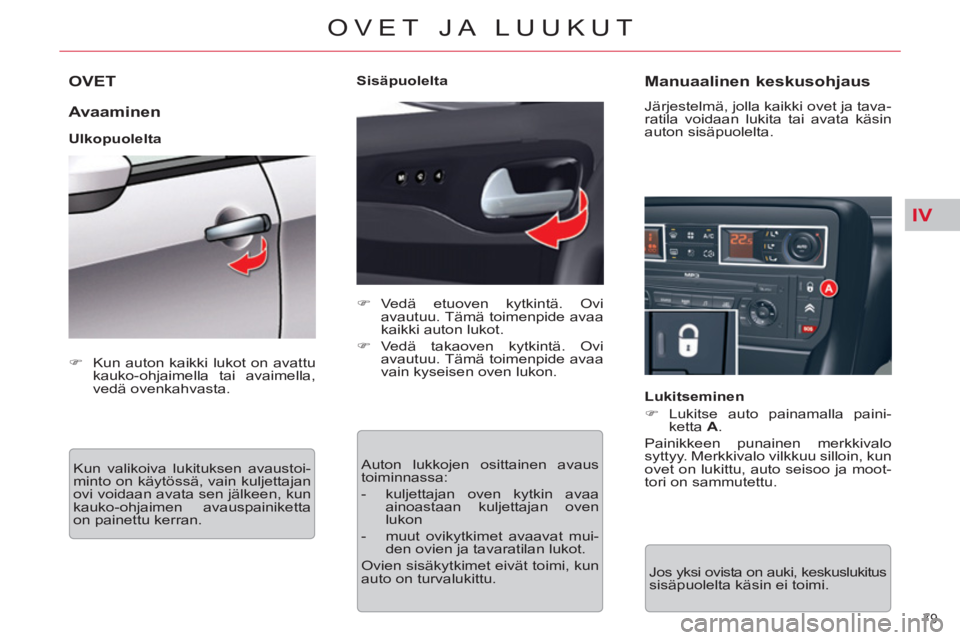

OVET JA LUUKUT
OVET

Avaaminen


Ulkopuolelta
Kun valikoiva lukituksen avaustoi-
minto on käytössä, vain kuljettajan
ovi voidaan avata sen jälkeen, kun
kauko-ohjaimen avauspainiketta
on painettu kerran.

)
Vedä etuoven kytkintä. Ovi
avautuu. Tämä toimenpide avaa
kaikki auton lukot.

)
Vedä takaoven kytkintä. Ovi
avautuu. Tämä toimenpide avaa
vain kyseisen oven lukon.


Auton lukkojen osittainen avaus
toiminnassa:


- kuljettajan oven kytkin avaa
ainoastaan kuljettajan oven
lukon

- muut ovikytkimet avaavat mui-
den ovien ja tavaratilan lukot.
Ovien sisäkytkimet eivät toimi, kun
auto on turvalukittu.












Manuaalinen keskusohjaus

Järjestelmä, jolla kaikki ovet ja tava-
ratila voidaan lukita tai avata käsin
auton sisäpuolelta.

Lukitseminen


)
Lukitse auto painamalla paini-
ketta A
.
Painikkeen punainen merkkivalo
syttyy. Merkkivalo vilkkuu silloin, kun
ovet on lukittu, auto seisoo ja moot-
tori on sammutettu.
Jos yksi ovista on auki, keskuslukitus
sisäpuolelta käsin ei toimi.

)
Kun auton kaikki lukot on avattu
kauko-ohjaimella tai avaimella,
vedä ovenkahvasta.



Sisäpuolelta

IV
80
OVET JA LUUKUT

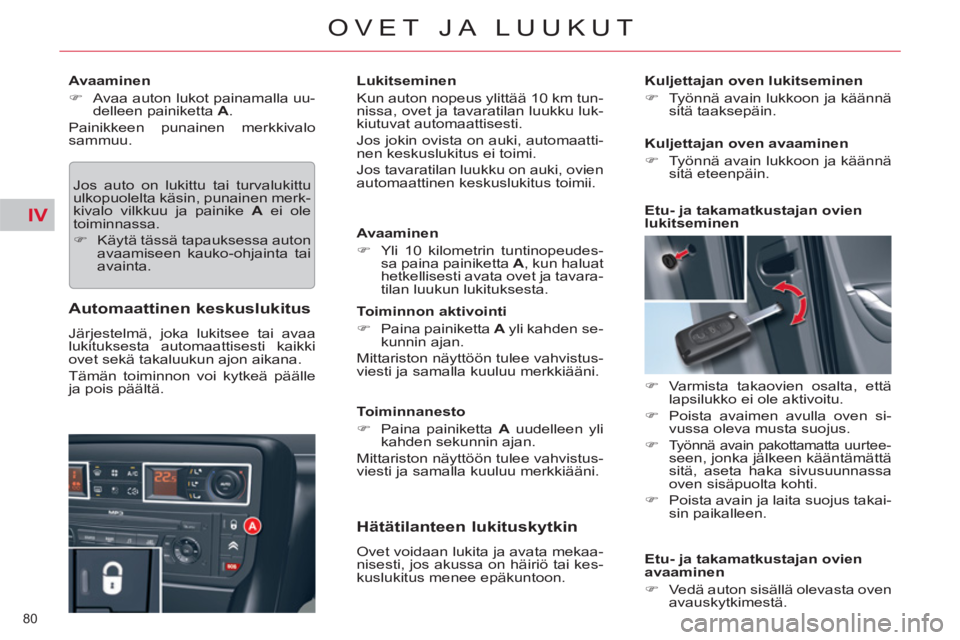

Avaaminen


)
Avaa auton lukot painamalla uu-
delleen painiketta A
.
Painikkeen punainen merkkivalo
sammuu.
Jos auto on lukittu tai turvalukittu
ulkopuolelta käsin, punainen merk-
kivalo vilkkuu ja painike A
ei ole
toiminnassa.


)
Käytä tässä tapauksessa auton
avaamiseen kauko-ohjainta tai
avainta.




Automaattinen keskuslukitus

Järjestelmä, joka lukitsee tai avaa
lukituksesta automaattisesti kaikki
ovet sekä takaluukun ajon aikana.
Tämän toiminnon voi kytkeä päälle
ja pois päältä.
Lukitseminen
Kun auton nopeus ylittää 10 km tun-
nissa, ovet ja tavaratilan luukku luk-
kiutuvat automaattisesti.
Jos jokin ovista on auki, automaatti-
nen keskuslukitus ei toimi.
Jos tavaratilan luukku on auki, ovien
automaattinen keskuslukitus toimii.

Avaaminen


)
Yli 10 kilometrin tuntinopeudes-
sa paina painiketta A
, kun haluat
hetkellisesti avata ovet ja tavara-
tilan luukun lukituksesta.


Toiminnon aktivointi


)
Paina painiketta A
yli kahden se-
kunnin ajan.
Mittariston näyttöön tulee vahvistus-
viesti ja samalla kuuluu merkkiääni.

Toiminnanesto


)
Paina painiketta A
uudelleen yli
kahden sekunnin ajan.
Mittariston näyttöön tulee vahvistus-
viesti ja samalla kuuluu merkkiääni.








Hätätilanteen lukituskytkin

Ovet voidaan lukita ja avata mekaa-
nisesti, jos akussa on häiriö tai kes-
kuslukitus menee epäkuntoon.
Kuljettajan oven lukitseminen


)
Työnnä avain lukkoon ja käännä
sitä taaksepäin.


Kuljettajan oven avaaminen


)
Työnnä avain lukkoon ja käännä
sitä eteenpäin.


Etu- ja takamatkustajan ovien
lukitseminen


)
Varmista takaovien osalta, että
lapsilukko ei ole aktivoitu.

)
Poista avaimen avulla oven si-
vussa oleva musta suojus.

)

Työnnä avain pakottamatta uurtee-seen, jonka jälkeen kääntämättä
sitä, aseta haka sivusuunnassa
oven sisäpuolta kohti.

)
Poista avain ja laita suojus takai-
sin paikalleen.


Etu- ja takamatkustajan ovien
avaaminen


)
Vedä auton sisällä olevasta oven
avauskytkimestä.

IV
81
OVET JA LUUKUT

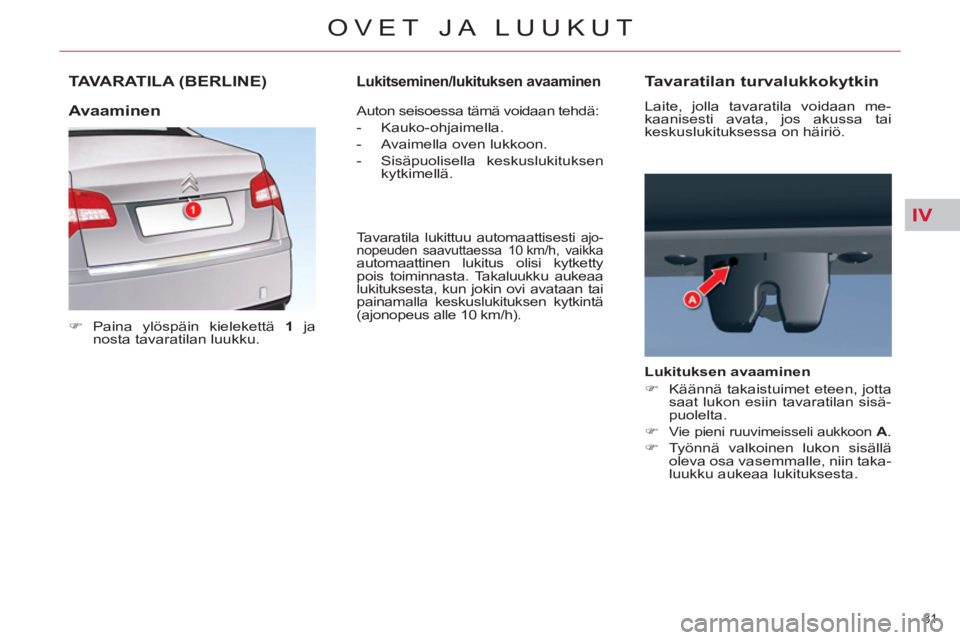

TAVARATILA (BERLINE)


)
Paina ylöspäin kielekettä 1
ja
nosta tavaratilan luukku.
Auton seisoessa tämä voidaan tehdä:


- Kauko-ohjaimella.

- Avaimella oven lukkoon.

- Sisäpuolisella keskuslukituksen
kytkimellä.

Tavaratila lukittuu automaattisesti ajo-
nopeuden saavuttaessa 10 km/h, vaikka
automaattinen lukitus olisi kytketty
pois toiminnasta. Takaluukku aukeaa
lukituksesta, kun jokin ovi avataan tai
painamalla keskuslukituksen kytkintä
(ajonopeus alle 10 km/h).


Avaaminen


Lukitseminen/lukituksen avaaminen






Tavaratilan turvalukkokytkin

Laite, jolla tavaratila voidaan me-
kaanisesti avata, jos akussa tai
keskuslukituksessa on häiriö.

Lukituksen avaaminen


)
Käännä takaistuimet eteen, jotta
saat lukon esiin tavaratilan sisä-
puolelta.

)

Vie pieni ruuvimeisseli aukkoon A
.


)
Työnnä valkoinen lukon sisällä
oleva osa vasemmalle, niin taka-
luukku aukeaa lukituksesta.

IV
82
OVET JA LUUKUT

Motorisoitu aukeaminen
TAVARATILA (TOURER)

Avaaminen käsin



)
Paina ylöspäin kielekettä A
ja
nosta takaluukku.



)

Paina ylöspäin kielekettä A
tai pai-na kauko-ohjaimen painiketta B
. Älä saata takaluukkua käsin silloin,
kun painetaan kielekkeestä A
.


Sulkeminen käsin



)
Vedä takaluukku alas sisäpuoli-
sesta kädensijasta C
.



Motorisoitu sulkeminen



)
Paina painiketta D
takaluukun
sähköisen sulkeutumisen ohjaa-
miseksi.
Älä häiritse takaluukun sulkeutu-
mista; mikä tahansa este luukun
sulkeutuessa pysäyttää luukun liik-
keen ja se nousee automaattisesti
muutaman senttimetrin.


Lukitseminen/lukituksen
avaaminen
Tapahtuu auton seisoessa seuraa-
vasti:


- kauko-ohjaimella

- avaimella oven lukkoon

- sisäpuolisella keskuslukituksen
kytkimellä.


Takaluukun aukeamisen/
sulkeutumisen keskeytys
Kun takaluukku on avatumassa tai
sulkeutumassa sähköisesti, voit
milloin tahansa keskeyttää luukun
liikkeen painamalla takaluukun paini-
ketta D
, kielekettä A
tai painiketta B
.
Voit tämän jälkeen avata tai sulkea
takaluukun sähköisesti tai käsin lii-
kuttamalla tarvittaessa sitä päinvas-
taiseen suuntaan, jotta luukku irtoaa
lukituksesta. Takaluukku lukittuu automaattisesti
ajon aikana ajonopeuden noustes-
sa 10 km/h, vaikka automaattinen
keskuslukitus olisi kytketty pois toi-
minnasta. Takaluukku avautuu luki-
tuksesta, kun jokin ovista avataan tai
painamalla keskuslukituksen paini-
ketta (ajonopeus alle 10 km/h).


Väliasennon muistiintallennus

On mahdollista tallentaa muistiin
takaluukun avautumiskulma:


)
Saata luukku käsin tai automaat-
tisesti haluamaasi asentoon.

)
Paina pitkään painiketta D
. Kuulet
lyhyen merkkipiippauksen.

)
Päästä painikkeesta D
.

IV
83
OVET JA LUUKUT

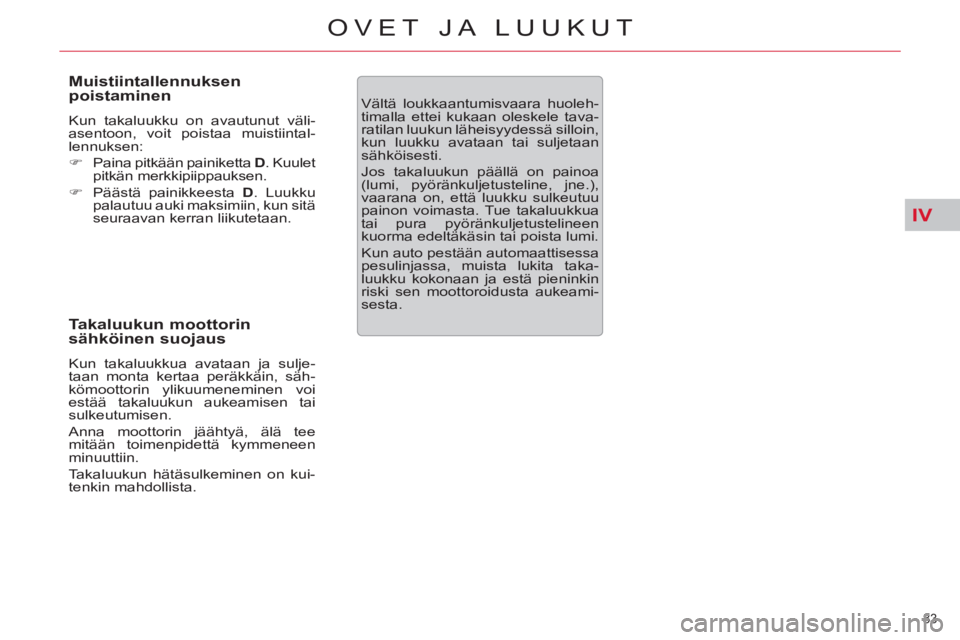

Muistiintallennuksen
poistaminen
Kun takaluukku on avautunut väli-
asentoon, voit poistaa muistiintal-
lennuksen:


)
Paina pitkään painiketta D
. Kuulet
pitkän merkkipiippauksen.

)
Päästä painikkeesta D
. Luukku
palautuu auki maksimiin, kun sitä
seuraavan kerran liikutetaan.



Takaluukun moottorin
sähköinen suojaus
Kun takaluukkua avataan ja sulje-
taan monta kertaa peräkkäin, säh-
kömoottorin ylikuumeneminen voi
estää takaluukun aukeamisen tai
sulkeutumisen.
Anna moottorin jäähtyä, älä tee
mitään toimenpidettä kymmeneen
minuuttiin.
Takaluukun hätäsulkeminen on kui-
tenkin mahdollista.
Vältä loukkaantumisvaara huoleh-
timalla ettei kukaan oleskele tava-
ratilan luukun läheisyydessä silloin,
kun luukku avataan tai suljetaan
sähköisesti.
Jos takaluukun päällä on painoa
(lumi, pyöränkuljetusteline, jne.),
vaarana on, että luukku sulkeutuu
painon voimasta. Tue takaluukkua
tai pura pyöränkuljetustelineen
kuorma edeltäkäsin tai poista lumi.
Kun auto pestään automaattisessa
pesulinjassa, muista lukita taka-
luukku kokonaan ja estä pieninkin
riski sen moottoroidusta aukeami-
sesta.

IV
84
OVET JA LUUKUT

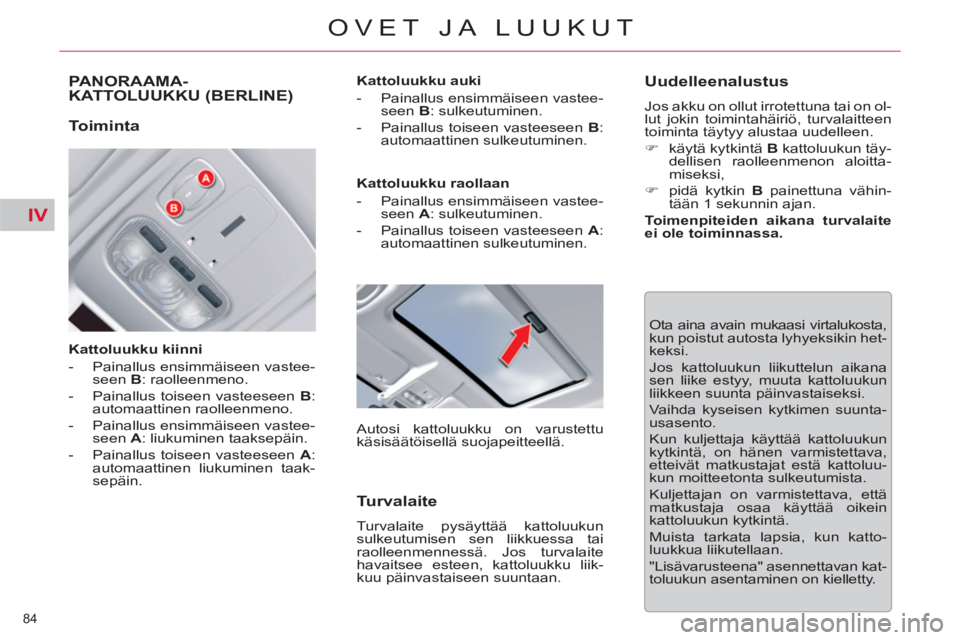

PANORAAMA-KATTOLUUKKU (BERLINE)

Kattoluukku kiinni


- Painallus ensimmäiseen vastee-
seen B
: raolleenmeno.

- Painallus toiseen vasteeseen B
:
automaattinen raolleenmeno.

- Painallus ensimmäiseen vastee-
seen A
: liukuminen taaksepäin.

- Painallus toiseen vasteeseen A
:
automaattinen liukuminen taak-
sepäin.

Kattoluukku auki


- Painallus ensimmäiseen vastee-
seen B
: sulkeutuminen.

- Painallus toiseen vasteeseen B
:
automaattinen sulkeutuminen.


Ota aina avain mukaasi virtalukosta,
kun poistut autosta lyhyeksikin het-
keksi.
Jos kattoluukun liikuttelun aikana
sen liike estyy, muuta kattoluukun
liikkeen suunta päinvastaiseksi.
Vaihda kyseisen kytkimen suunta-
usasento.
Kun kuljettaja käyttää kattoluukun
kytkintä, on hänen varmistettava,
etteivät matkustajat estä kattoluu-
kun moitteetonta sulkeutumista.
Kuljettajan on varmistettava, että
matkustaja osaa käyttää oikein
kattoluukun kytkintä .
Muista tarkata lapsia, kun katto-
luukkua liikutellaan.
"Lisävarusteena" asennettavan kat-
toluukun asentaminen on kielletty.


Toiminta


Kattoluukku raollaan


- Painallus ensimmäiseen vastee-
seen A
: sulkeutuminen.

- Painallus toiseen vasteeseen A
:
automaattinen sulkeutuminen.

Autosi kattoluukku on varustettu
käsisäätöisellä suojapeitteellä.


Turvalaite

Turvalaite pysäyttää kattoluukun
sulkeutumisen sen liikkuessa tai
raolleenmennessä. Jos turvalaite
havaitsee esteen, kattoluukku liik-
kuu päinvastaiseen suuntaan.


Uudelleenalustus

Jos akku on ollut irrotettuna tai on ol-
lut jokin toimintahäiriö, turvalaitteen
toiminta täytyy alustaa uudelleen.


)
käytä kytkintä B
kattoluukun täy-
dellisen raolleenmenon aloitta-
miseksi,

)
pidä kytkin B
painettuna vähin-
tään 1 sekunnin ajan.

Toimenpiteiden aikana turvalaite
ei ole toiminnassa.

IV
85
OVET JA LUUKUT

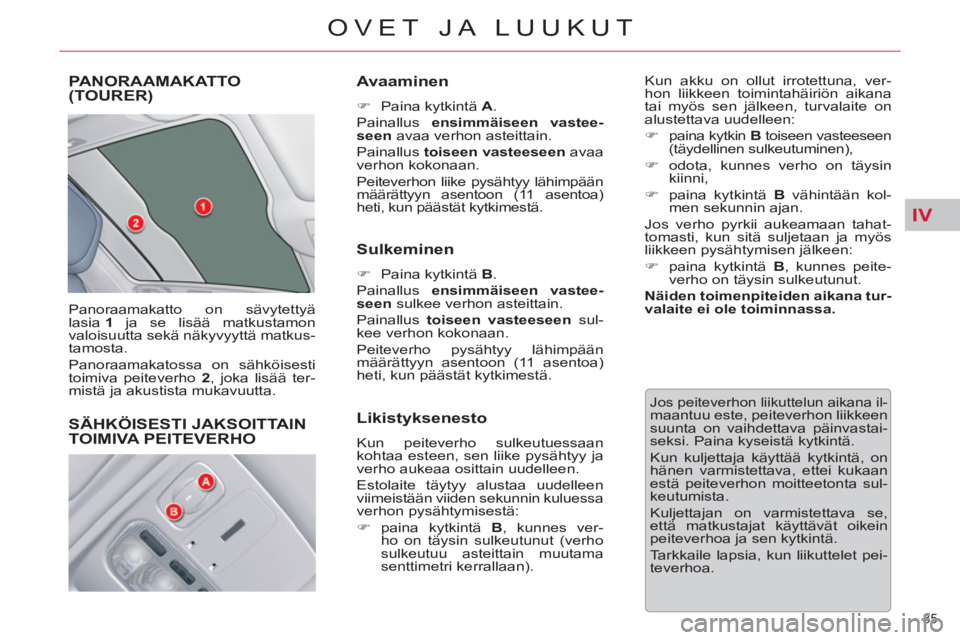

PANORAAMAKATTO(TOURER)
Panoraamakatto on sävytettyä
lasia 1
ja se lisää matkustamon
valoisuutta sekä näkyvyyttä matkus-
tamosta.
Panoraamakatossa on sähköisesti
toimiva peiteverho 2
, joka lisää ter-
mistä ja akustista mukavuutta.

Avaaminen



)
Paina kytkintä A
.
Painallus ensimmäiseen vastee-
seen
avaa verhon asteittain.
Painallus toiseen vasteeseen
avaa
verhon kokonaan.
Peiteverhon liike pysähtyy lähimpään
määrättyyn asentoon (11 asentoa)
heti, kun päästät kytkimestä.


Sulkeminen



)
Paina kytkintä B
.
Painallus ensimmäiseen vastee-
seen
sulkee verhon asteittain.
Painallus toiseen vasteeseen
sul-
kee verhon kokonaan.
Peiteverho pysähtyy lähimpään
määrättyyn asentoon (11 asentoa)
heti, kun päästät kytkimestä. Kun akku on ollut irrotettuna, ver-
hon liikkeen toimintahäiriön aikana
tai myös sen jälkeen, turvalaite on
alustettava uudelleen:


)
paina kytkin B
toiseen vasteeseen
(täydellinen sulkeutuminen),

)
odota, kunnes verho on täysin
kiinni,

)
paina kytkintä B
vähintään kol-
men sekunnin ajan.
Jos verho pyrkii aukeamaan tahat-
tomasti, kun sitä suljetaan ja myös
liikkeen pysähtymisen jälkeen:


)
paina kytkintä B
, kunnes peite-
verho on täysin sulkeutunut.

Näiden toimenpiteiden aikana tur-
valaite ei ole toiminnassa.




Jos peiteverhon liikuttelun aikana il-maantuu este, peiteverhon liikkeen
suunta on vaihdettava päinvastai-
seksi . Paina kyseistä kytkintä .
Kun kuljettaja käyttää kytkintä , on
hänen varmistettava, ettei kukaan
estä peiteverhon moitteetonta sul-
keutumista .
Kuljettajan on varmistettava se,
että matkustajat käyttävät oikein
peiteverhoa ja sen kytkintä .
Tarkkaile lapsia, kun liikuttelet pei-
teverhoa .


Likistyksenesto

Kun peiteverho sulkeutuessaan
kohtaa esteen, sen liike pysähtyy ja
verho aukeaa osittain uudelleen.
Estolaite täytyy alustaa uudelleen
viimeistään viiden sekunnin kuluessa
verhon pysähtymisestä:


)
paina kytkintä B
, kunnes ver-
ho on täysin sulkeutunut (verho
sulkeutuu asteittain muutama
senttimetri kerrallaan).

SÄHKÖISESTI JAKSOITTAIN TOIMIVA PEITEVERHO

IV
!
86
OVET JA LUUKUT
POLTTOAINESÄILIÖ

Polttoainesäiliön tilavuus: noin
71 litraa

* .


Polttoaineen alin taso

Kun polttoainesäiliön alin
taso saavutetaan, tämä
merkkivalo mittaristossa
syttyy, kuuluu merkkiääni
ja monitoiminäyttöön tulee viesti.
Kun merkkivalo syttyy ensimmäisen
kerran, säiliössä on jäljellä noin 5 litraa
polttoainetta.
Lisää ehdottomasti polttoainetta, et-
tei se pääse loppumaan kokonaan.


)
Paina kannen vasenta yläreu-
naa, jonka jälkeen vedä kannen
reunasta.


)
kierrä avainta neljänneskierros,
niin kansi aukeaa tai menee kiinni,

)
laita täytön ajaksi tulppa pidik-
keeseen A
,

)
täytä nestesäiliö täyteen, mutta
älä enää jatka täyttöpistoolin
kolmannen keskeytyksen jäl-
keen
; se voi aiheuttaa toiminta-
häiriön autoosi.

Polttoainesäiliön täyttö tehdään
moottori sammutettuna ja virta
katkaistuna.


Katalyyttipuhdistimella varuste-
tussa bensiinikäyttöisessä au-
tossa on ehdottomasti käytettävä
lyijytöntä bensiiniä.



Polttoaineen täyttöaukon
kannen avaaminen
Polttoainetta on täytettävä vähin-
tään 5 litraa, jotta polttoainemittari
voi ottaa sen huomioon.
Tavallisen bensiinin täyttöpistooli ei
mahdu tämän auton pienempään
täyttöputkeen, millä on pyritty estä-
mään vääränlaisen bensiinin tank-
kaaminen.
Tulpan avaaminen voi laukaista
imuilman äänen. Tämä alipaine,
joka on aivan normaalia johtuu
polttonestekierron tiiviydestä.


Täyttö







Älä koskaan lisää polttones-tettä polttonestesäiliöön silloin, kun moottori on Stop & Go -
järjestelmän STOP-tilassa; katkaise
sytytysvirta ehdottomasti virta-avai-
mella.

*
55 litraa Slovakiassa
