2012 CITROEN C5 InstruktionsbÖcker (in Swedish)

VI
103
INREDNING I BILEN
INREDNING I BAGAGEUTRYMMET (SEDAN)


1.
Batteriets placering i fordon med
motorn V6 HDi.

2.
Golv i bagageutrymme (förva-
ringsplats för reservhjul).
3.
Bagagerumsbelysning.

4.
Placering av CD-växlare för
6 CD-skivor.







Lastöglor



)
Använd de 4 lastöglorna på ba-
gageutrymmets golv för att för-
ankra lasten.
Av säkerhetsskäl rekommenderar vi
att tunga föremål placeras så långt
fram på golvet som möjligt, om en
kraftig inbromsning skulle inträffa.

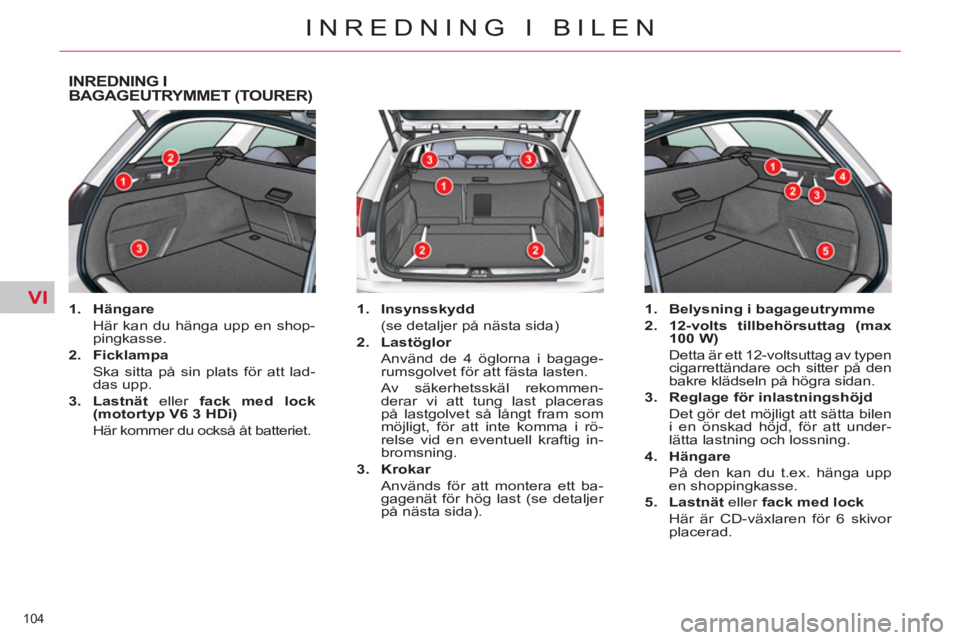

VI
104
INREDNING I BILEN
INREDNING I
BAGAGEUTRYMMET (TOURER)


1.
Hängare

Här kan du hänga upp en shop-
pingkasse.

2.
Ficklampa

Ska sitta på sin plats för att lad-
das upp.

3.
Lastn

ät
eller fack med lock

(motortyp V6 3 HDi)

Här kommer du också åt batteriet.

1.
Insynsskydd

(se detaljer på nästa sida)

2.
Lastöglor

Använd de 4 öglorna i bagage-
rumsgolvet för att fästa lasten.
Av säkerhetsskäl rekommen-
derar vi att tung last placeras
på lastgolvet så långt fram som
möjligt, för att inte komma i rö-
relse vid en eventuell kraftig in-
bromsning.

3.
Krokar

Används för att montera ett ba-
gagenät för hög last (se detaljer
på nästa sida).

1.
Belysning i bagageutrymme


2.
12-volts tillbehörsuttag (max
100 W)

Detta är ett 12-voltsuttag av typen
cigarrettändare och sitter på den
bakre klädseln på högra sidan.

3.
Reglage för inlastningshöjd

Det gör det möjligt att sätta bilen
i en önskad höjd, för att under-
lätta lastning och lossning.

4.
Hängare

På den kan du t.ex. hänga upp
en shoppingkasse.

5.
Lastn

ät
eller fack med lock

Här är CD-växlaren för 6 skivor
placerad.

VI
105
INREDNING I BILEN
INSYNSSKYDD (TOURER)

Rulla in skyddet



)
Tryck lätt på handtaget (PRESS).
Insynsskyddet rullas in automa-
tiskt.
Den rörliga delen A
kan fällas ner
längs baksätets ryggstöd.


Borttagning



)
Tryck ihop reglage 1
och lyft upp
insynsskyddet först till höger och
sedan till vänster för att ta bort det.



Montering



)
Placera insynsskyddets vänstra
ytterände på sin plats B
bakom
baksätet.

)
Tryck ihop inrullningsmekanis-
mens reglage 1
och sätt det på
sin plats till höger C
.

)
Släpp reglaget för att sätta fast
insynsskyddet.

)
Rulla ut det till spärrläget på bak-
lucksstolpen.








Lastnät för hög last (Tourer)

Nätet fästs vid de specifi ka övre och
nedre fästena och gör det möjligt att
använda hela lastvolymen ända upp
till taket:


- bakom de bakre sätena (rad 2),

- bakom de främre sätena (rad 1)
då de bakre sätena är nedfällda.
Då nätet sätts på plats ska du kon-
trollera att bälteslåsen syns från ba-
gagerummet. Detta underlättar då
de ska lossas eller spännas.

VI
106
INREDNING I BILEN

Montering


)
fäll ned baksätenas ryggstöd,

)
placera lastnätets upprullare
ovanpå de bägge skenorna 1

som sitter bakom baksätena (helt
baksäte 2/3). De bägge spåren 2

ska placeras ovanför de bägge
skenorna,

)
skjut in de bägge skenorna 1

i spåren 2
och tryck på upprul-
laren (i längdled) från höger till
vänster för att spärra den,

)
fäll tillbaka baksätenas ryggstöd.

Rad 1
Rad 2

Användning i rad 1:



)
fäll ner baksä-
tenas ryggstöd,


)
öppna kå-
porna 3
på de
motsvarande
övre fästena,

)
rulla ut nätet för hög last och
placera metallstångens ena yt-
terände i motsvarande fästkåpa.
Se till att kroken verkligen hakar
fast i skenan inuti kåpan 3
,

)
dra i lastnätets metallstång för
att haka fast den andra kroken i
den andra fästkåpan,


Användning i rad 2:



)
öppna de 4
övre
fästkåporna som
ska användas,


)
rulla ut lastnätet från baksätet
och tryck för att frigöra fästkro-
karna,

)
placera metallstångens ena ände
i motsvarande fästkåpa. Se till
att kroken verkligen hakar tag i
skenan inuti kåpan,

)
placera den andra kroken i den
andra kåpan och dra metall-
stången åt dig.

VII
107
BARNSÄKERHET

*

Reglerna för transport av barn är
specifi ka för varje land. Ta reda på
lagstiftningen i ditt land. OBS! För
Sverige, kontakta din lokala åter-
försäljare för mer information.
ALLMÄNT OM
BILBARNSTOLAR
Även om CITROËN har lagt speciell
vikt vid barnens säkerhet när bilen
konstruerades, beror deras säker-
het även på dig.
För maximal säkerhet bör du följa
dessa anvisningar:


- enligt EU:s bestämmelser måste
barn under 12 år eller under
1,50 m transporteras i godkän-
da bilbarnstolar som är anpas-
sade till deras vikt
, på platser
som är utrustade med säker-
hetsbälten eller ISOFIX-fästen
*
.

- statistiskt sett är de säkraste
platserna för transport av barn
i bilens baksäte
.

- barn under 9 kg måste trans-
porteras i bakåtvänt läge i
fram- eller baksätet.



CITROËN
rekommenderar
att
barn sitter i bilens baksäte
.


- Små barn åker säkrast i bak-
åtvä

nda
bilbarnstolar
.

- Vår rekommendation är att
barn ska sitta bak

åtvänt
till
cirka fyra års ålder eller så
länge det är möjligt.
BILBARNSTOL FRAM


Bakåtvänt läge
När en bilbarnstol av bakåtvänd typ
monteras på frampassagerarens
plats
, måste passagerarens krock-
kudde vara urkopplad. Annars ris-
kerar barnet att skadas allvarligt
eller dödas då krockkudden blåses
upp.


Framåtvänt läge
När en bilbarnstol av framåtvänd typ
monteras på frampassagerarens
plats
skall bilsätet justeras till mittlä-
get i längdled med ryggstödet upp-
rätt. Låt passagerarens krockkudde
vara inkopplad.

Mittläget i längdled

VII
!
108
BARNSÄKERHET


Passagerarens krockkudde OFF
Läs föreskrifterna på etiketten som
sitter på varje sida av solskyddet på
passagerarsidan:

För att garantera barnets säkerhet måste du ovillkorligen koppla bort
passagerarens krockkudde fram då en bilbarnstol monteras med ryg-
gen mot färdriktningen på passagerarsätet fram.
Annars riskerar barnet att dödas eller skadas allvarligt när krockkudden
blåses upp.

VII
109
BARNSÄKERHET
BILBARNSTOLAR SOM REKOMMENDERAS AV CITROËN

CITROËN har en komplett serie bilbarnstolar som fästs med hjälp av ett trepunktsbälte
.


Grupp 0+: från födseln till 13 kg









L1

"RÖMER Baby-Safe Plus"
monteras i bakåtvänt läge.


Grupp 2 och grupp 3: från 15 till 36 kg








L3

"RECARO Start"






L4

"KLIPPAN Optima"
Från och med 6 år (cirka 22 kg)
används endast bälteskudden.







L5

"RÖMER KIDFIX"
Kan monteras i bilens ISOFIX-fästen.
Barnet hålls fast med säkerhetsbältet.

VII
110
BARNSÄKERHET
PLACERING AV BARNSTOLAR SOM SÄTTS FAST MED BÄLTET
I enlighet med EU:s bestämmelser visar tabellen vilka installationsmöjligheter som fi nns för barnstolar som sätts fast med
säkerhetsbältet och som är godkända som universalstolar (a), beroende på barnets vikt och placering i fordonet.
(a) Universell bilbarnstol: bilbarnstol som kan installeras i alla fordon med säkerhetsbälte.
(b) Se gällande lagstiftning i respektive land, före installation av barn på denna plats.
(c) Grupp 0: från födsel till 10 kg. Babyliftar och barnvagnsinsatser får inte installeras på passagerarplatsen fram.

U:
plats som är anpassad för installation av en universell bakåtvänd bilbarnstol och/eller universell framåtvänd bilbarnstol.

U (R):
Samma som U
, med fordonets säte inställt i det högsta läget.

Plats(er)



Barnets vikt



Grupper 0
(c) och 0+
<13 kg


Grupp1
9 till 18 kg


Grupp 2
15 till 25 kg




Grupp 3
22 till 36 kg



Rad 1
Passagerarsäte fram (b)
med höjdreglage

U (R)



U (R)



U (R)



U (R)



Passagerarsäte fram (b)
utan höjdreglage

U



U



U



U



Rad 2
Sidoplatser bak

U



U



U



U



Mittplats bak

U



U



U



U
