2012 CITROEN C3 PICASSO Návod na použití (in Czech)

11
PRAKTICKÉ INFORMACE

Postup


)
Nasaďte kolo na náboj.

)
Zašroubujte šrouby rukou až na
doraz.

)
Proveďte předběžné utažení šroubu
proti krádeži (pokud je jím vozidlo
vybaveno) klíčem na demontáž kola
1
opatřeným nástrčkovým klíčem
pro bezpečnostní šrouby 4
.

)
Proveďte předběžné utažení ostat-
ních šroubů samotným klíčem 1
.

)
Spusťte vozidlo na zem.

)
Složte zvedák 2
a odkliďte ho.

Po výměně kola
Pro správné uložení vadného
kola do zavazadlového prostoru
vyjměte nejprve středový kryt.
Pokud používáte rezervní kolo
typu „dojezdové“, nepřekračujte
rychlost 80 km/h.
Nechte urychleně zkontrolovat
utažení šroubů a tlak v pneuma-
tice rezervního kola v servisu
sítě CITROËN nebo v odbor-
ném servisu.
Nechte opravit vadné kolo a poté
jej co nejdříve namontujte zpět
na vozidlo.


Montáž kola


)
Dotáhněte šroub proti krádeži
(pokud je jimi vozidlo vybaveno) klí-
čem 1
opatřeným nástrčkovým klí-
čem 4
.

)
Dotáhněte ostatní šrouby samotným
klíčem 1
.

)
Namontujte krytky na všechny šrou-
by (pouze u hliníkových ráfků).

)
Uložte nářadí do schránky.

11
144
PRAKTICKÉ INFORMACE
VÝMĚNA ŽÁROVKY

Postup výměny vadné žárovky za novou
žárovku.



1.
Směrová světla
(H21 W žlutá).


2.
Potk

ávací světla (H7-55 W).


3.
Dálková světla (H1-55 W).


4.
Obrysová světla (W 5 W).


5.
Světlomety do mlhy
(PSX24 W).


Světlomety jsou vybavené prů-
hlednými kryty z polykarbonátů
s ochrannou vrstvou:


)
nečistěte je suchou nebo
abrazivní utěrkou ani roz-
pouštědly,


)
použijte houbu a mýdlovou
vodu,

)
při použití vysokotlakého čis-
ticího zařízení nesměrujte
na světlomety proud vody
příliš dlouho, mohlo by dojít
k poškození ochranné vrstvy
nebo těsnění světlometů.


Přední světla




)
Žárovky se nedotýkejte
prsty, použijte látku, která
nepouští vlákna.
Výměnu žárovky lze provádět
až několik minut po zhasnutí
světlometu (nebezpečí vážného
popálení).
Důležité je používat výhradně
žárovky typu bez UV, aby nedo-
šlo ke zničení refl ektoru.
Žárovku vždy nahraďte novou
žárovkou stejného typu a shod-
ných charakteristik.

11
145
PRAKTICKÉ INFORMACE


Výměna žárovek směrových světel
Žárovky žluté barvy směro-
vých světel musí být nahrazeny
žárovkami se stejnými charakte-
ristikami a barvou.

)
Demontujte ochranný plastový kryt.

)
Vyjměte žárovku a vyměňte ji.
Při montáži proveďte úkony v obráceném
pořadí.
Po montáži pečlivě uzavřete
plastový kryt pro zajištění těs-
nosti světlometu.
Rychlé blikání kontrolky smě-
rových světel (pravých nebo
levých) signalizuje závadu
žárovek.













Výměna žárovek dálkových světel


)
Přitažením za jazýček sejměte
ochranný plastový kryt.

)
Odpojte konektor žárovky.

)
Odkloňte pružiny pro uvolnění
žárovky.

)
Vyjměte žárovku a vyměňte ji.
Při zpě
tné montáži postupujte v obráce-
ném pořadí úkonů.

Výměna žárovek obrysových světel


)
Zatažením za jazýček sejměte
ochranný plastový kryt.

)
Zatáhněte za držák žárovky.

)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.






Výměna žárovek potkávacích světel


)
Přitažením za jazýček sejměte
ochranný plastový kryt.

)
Otočte žárovkou o čtvrt otáčky.

)
Vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v opačném
pořadí.

11
146
PRAKTICKÉ INFORMACE

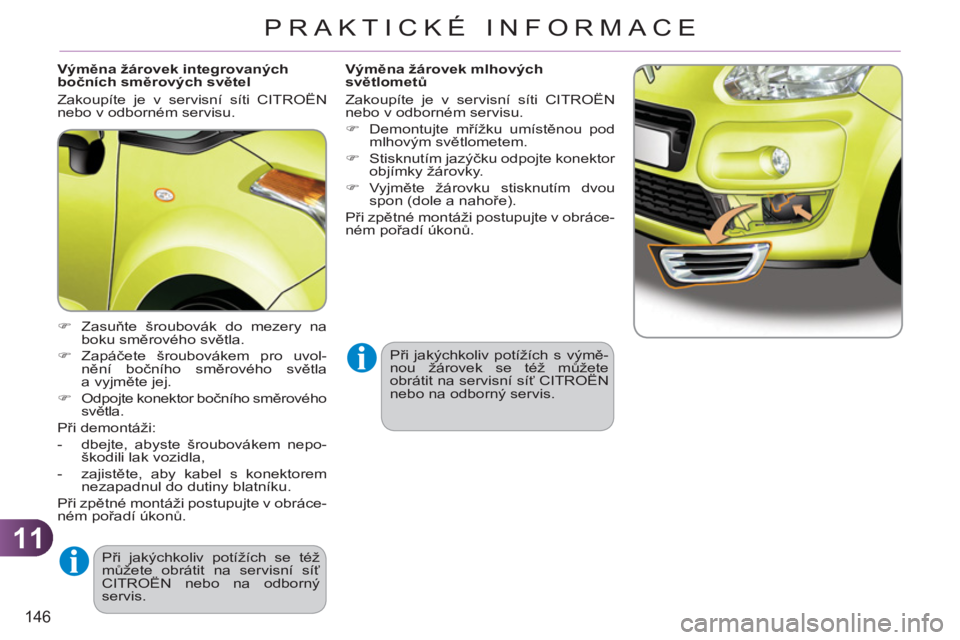

Výměna žárovek integrovaných
bočních směrových světel
Zakoupíte je v servisní síti CITROËN
nebo v odborném servisu.


)
Zasuňte šroubovák do mezery na
boku směrového světla.

)
Zapáčete šroubovákem pro uvol-
nění bočního směrového světla
a vyjměte jej.

)
Odpojte konektor bočního směrového
světla.
Při demontáži:


- dbejte, abyste šroubovákem nepo-
škodili lak vozidla,

- zajistěte, aby kabel s konektorem
nezapadnul do dutiny blatníku.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Při jakýchkoliv potížích se též
můžete obrátit na servisní síť
CITROËN nebo na odborný
servis.







Výměna žárovek mlhových
světlometů
Zakoupíte je v servisní síti CITROËN
nebo v odborném servisu.


)
Demontujte mřížku umístěnou pod
mlhovým světlometem.

)
Stisknutím jazýčku odpojte konektor
objímky žárovky.

)
Vyjměte žárovku stisknutím dvou
spon (dole a nahoře).
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Při jakýchkoliv potížích s výmě-
nou žárovek se též můžete
obrátit na servisní síť CITROËN
nebo na odborný servis.

11
147
PRAKTICKÉ INFORMACE

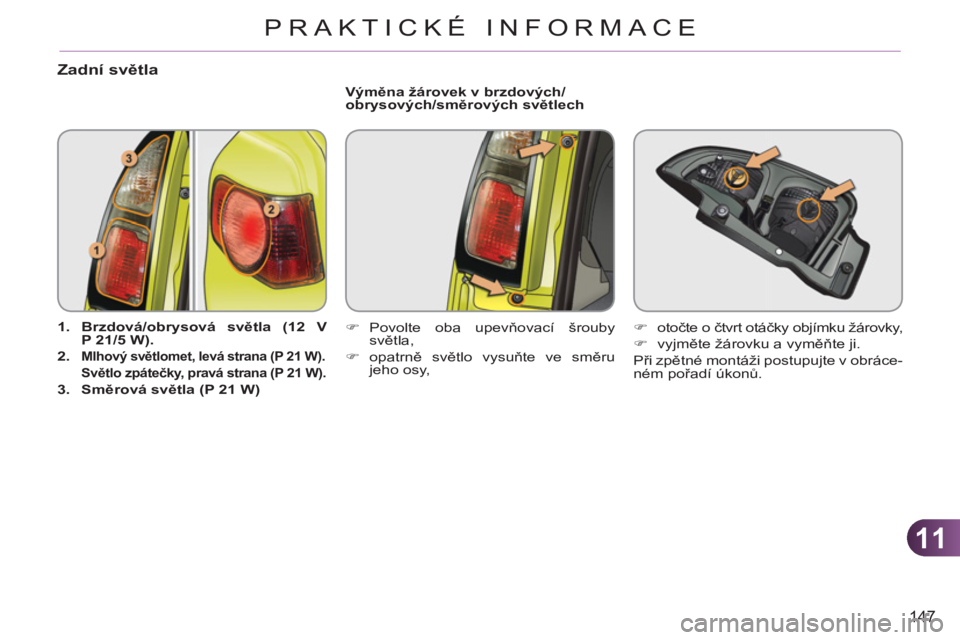

Zadní světla



1.
Brzdová/obrysová světla (

12 V
P 21

/5 W).


2.


Mlhový světlomet, levá strana (

P 21 W

)

.

Světlo zpátečky, pravá strana (

P 21
W).



3.
Směrová světla (

P 21
W)


Výměna žárovek v brzdových/
obrysových/směrových světlech


)
Povolte oba upevňovací šrouby
světla,

)
opatrně světlo vysuňte ve směru
jeho osy,
)
otočte o čtvrt otáčky objímku žárovky,

)
vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.

11
148
PRAKTICKÉ INFORMACE

Výměna žárovky v mlhovém světle/
ve zpátečce


)
Otevřete zavazadlový prostor,

)
stiskněte jazýčky pomocí dvou šrou-
bováků,

)
odpojte konektor světla,

)

otočte objímkou žárovky o čtvrt otáčky,


)
vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovky třetího brzdového
světla (4 žárovky W5W)


)
Otevřete zavazadlový prostor,

)
demontujte dva uzávěry na výztuži,

)
zatlačte na těleso světla dvěma
šroubováky, abyste ho vytlačili
z jeho uložení,

)
otočte objímkou vadné žárovky
o čtvrt otáčky,

)
vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.
Výměna žárovky osvětlení
registrační značky (W5W)


)
Vsuňte šroubovák do jednoho
z vně
jších otvorů průhledného krytu,

)
vytlačte jej směrem ven, aby se
vycvaknul,

)
vyjměte průhledný kryt,

)
vyjměte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráce-
ném pořadí úkonů.

11
PRAKTICKÉ INFORMACE
Vnitřní osvětlení


Stropní světla (1/W5W)
Pro přístup k vadné žárovce odepněte
tenkým šroubovákem na straně ovládá-
ní kryt stropního svítidla 1
.

Čtecí lampičky (2/W5W)
Uvolněte kryt stropního světla. Pro pří-
stup k vadné žárovce uvolněte v případě
potřeby přepážku lampičky 2
.
Světla v prostoru nohou (W5W)
Pro přístup k vadné žárovce odepněte
kryt pomocí tenkého šroubováku.

Osvětlení zavazadlového prostoru
(W5W)
Sejměte kryt tak, že budete tlačit patku
směrem dozadu.
Přenosná svítilna (Krypton 3,6 V)


)
Otevřete patku.

)
Zatlačte šroubovákem do otvoru
patky a vyjměte pouzdro.

)
Pro výměnu žárovky úplně otevřete
pouzdro.


Osvětlení na vnějších zpětných
zrcátkách (W5W)
Pro přístup k vadné žárovce odepněte
kryt pomocí tenkého šroubováku.

11
PRAKTICKÉ INFORMACE
CITROËN odmítá odpovědnost
za náklady na opravu vozidla
nebo za poruchy jeho funkce
způsobené montáží doplňkové-
ho vybavení, které nebylo dodá-
no nebo doporučeno společností
CITROËN nebo nebylo namon-
továno podle požadavků výrob-
ce vozu, zejména v případě, že
celková spotřeba dodatečně při-
pojených přístrojů nebo zařízení
přesáhne hodnotu 10 mA.

Montáž elektrického
příslušenství
Elektrický obvod vozidla je
navržen tak, aby mohl pracovat
se sériovým a na přání monto-
vaným vybavením.
Před montáží dalšího vybavení
nebo elektrických doplňků do
vozidla se poraďte s pracovní-
ky servisní sítě CITROËN nebo
odborného servisu.
VÝMĚNA POJISTKY

Postup výměny vadné pojistky za novou
pojistku pro opravu vadné funkce.

Přístup k nářadí

Pinzeta pro vysunutí a zasunutí náhrad-
ních pojistek je umístěna na vnitřní
straně víka pojistkové skříňky v palubní
desce.
Přístup:


)
uvolněte víko zatažením za jeho
boky,

)
vyjměte víko,

)
vyndejte pinzetu.

Výměna pojistky

Před výměnou pojistky je nutno zjistit
příčinu poruchy a odstranit ji.


)
Pohledem určete vadnou pojistku
podle stavu jejího vlákna.


)
Pro vytažení pojistky z uložení
použijte speciální pinzetu.

)
Vadnou pojistku nahraďte vždy
pojistkou se stejnou proudovou hod-
notou.

)
Ověřte, že souhlasí číslo vyražené na
skříňce, proudová hodnota vyznače-
ná na pojistce a hodnota v následují-
cích tabulkách.
Dobrá

Špatná
