2012 CITROEN C3 PICASSO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

11
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Διαδικασία


)
Τοποθετήστε τον τροχό στην πλήμνη.

)
Βιδώστε τα μπουλόνια με το χέρι
μέχρι τέρμα.

)
Σφίξτε αρχικά το αντικλεπτικό μπουλό-
νι (αν περιλαμβάνεται στον εξοπλισμό
του αυτοκινήτου) με το μπουλονόκλει-
δο 1
στο οποίο έχετε τοποθετήσει τον
αντάπτορα για τα αντικλεπτικά μπου-
λόνια 4
.

)
Σφίξτε αρχικά
τα υπόλοιπα μπουλό-
νια μόνο με το μπουλονόκλειδο 1
.

)
Κατεβάστε τελείως το αυτοκίνητο.

)
Κατεβάστε τον γρύλο 2
και αφαιρέ-
στε τον.

Μετά από αλλαγή τροχού

Για να τακτοποιήσετε σωστά το τρυπημένο/σκασμένο ελαστικό στο πορτ-μπαγκάζ, αφαιρέστε πρώτα
το μεσαίο κάλυμμα.
Όταν χρησιμοποιείτε τον εφεδρικό
τροχό λεπτού τύπου, μην υπεβαί-
νετε την ταχύτητα των 80 χλμ/ώρα.

Επισκεφθείτε το συντομότερο εγκε-
κριμένο συνεργείο της CITROËN
για να ελέγξουν το σφίξιμο των
μπουλονιών καθώς και την πίεση
της ρεζέρβας.

Δώστε για επισκευή το τρυπημέ-
νο/σκασμένο ελαστικό και αλλάξτε
αμέσως τον τροχό στο αυτοκίνητο.


Τοποθέτηση του τροχού


)
Ασφαλίστε καλά το αντικλεπτικό μπου-
λόνι (αν περιλαμβάνεται στον εξοπλισμό
του αυτοκινήτου) με το μπουλονόκλειδο 1
στο οποίο έχετε τοποθετήσει τον αντά-
πτορα για τα αντικλεπτικά μπουλόνια 4
.

)
Ασφαλίστε καλά τα υπόλοιπα μπουλόνια
μόνο με το μπουλονόκλειδο 1
.

)
Τοποθετήστε ξανά τα καπάκια σε κάθε
ένα από τα υπόλοιπα μπουλόνια (για
τους τροχούς αλουμινίου μόνο).

)
Τακτοποιείτε τα εργαλεία μέσα στο κουτί-
βάση.

11
144
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

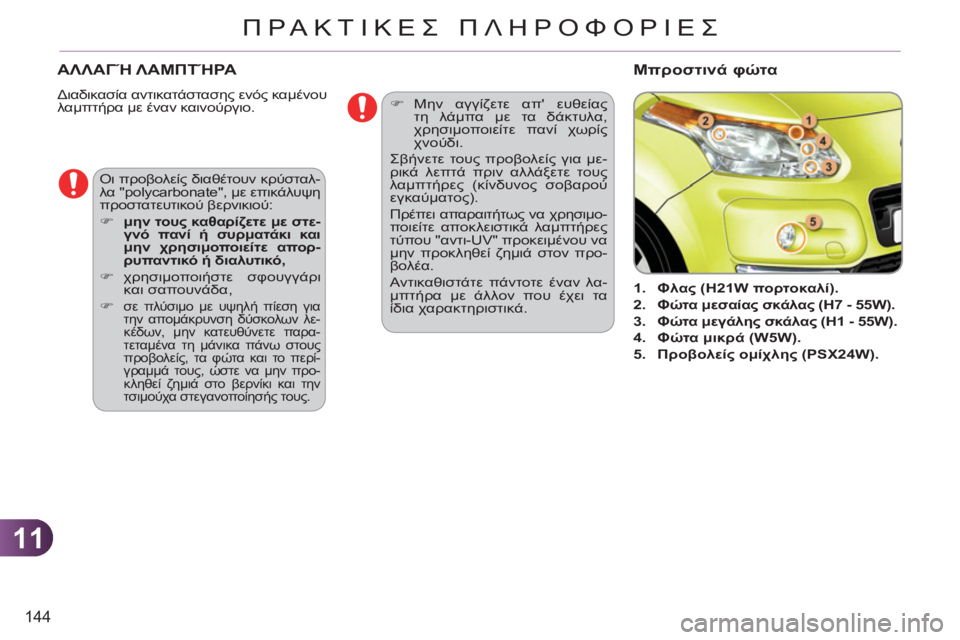

ΑΛΛΑΓΉΛΑΜΠΤΉΡΑ

Διαδικασία αντικατάστασης ενός καμένου
λαμπτήρα με έναν καινούργιο.



1.
Φλας (H21W πορτοκαλί).


2.
Φώτα μεσαίας σκάλας (H7 - 55W).

3.
Φώτα μεγάλης σκάλας (H1 - 55W).

4.
Φώτα μικρά (W5W).


5.
Προβολείς ομίχλης (PSX24W).


Οι προβολείς διαθέτουν κρύσταλ-
λα "polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:


)
μην τους καθαρίζετε με στε-
γνό πανί ή συρματάκι
και
μην χρησιμοποιείτε απορ-
ρυπαντικό ή διαλυτικό,

)
χρησιμοποιήστε σφουγγάρι
και σαπουνάδα,

)

σε πλύσιμο με υψηλή πίεση για
την απομάκρυνση δύσκολων λε-
κέδων, μην κατευθύνετε παρα-
τεταμένα τη μάνικα πάνω στους
προβολείς, τα φώτα και το περί-
γραμμά τους, ώστε να μην προ-
κληθεί ζημιά στο βερνίκι και την
τσιμούχα στεγανοποίησής τους.


Μπροστινά φώτα





)
Μην αγγίζετε απ' ευθείας
τη λάμπα με τα δάκτυλα,
χρησιμοποιείτε πανί χωρίς
χνούδι.
Σβήνετε τους προβολείς για με-
ρικά λεπτά πριν αλλάξετε τους
λαμπτήρες (κίνδυνος σοβαρού
εγκαύματος).
Πρέπει απαραιτήτως να χρησιμο-
ποιείτε αποκλειστικά λαμπτήρες
τύπου "αντι-UV" προκειμένου να
μην προκληθεί ζημιά στον προ-
βολέα.
Αντικαθιστάτε πάντοτε έναν λα
-
μπτήρα με άλλον που έχει τα
ίδια χαρακτηριστικά.

11
145
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ



Αλλαγή λαμπτήρων φλας
Οι λαμπτήρες πορτοκαλί χρώ-
ματος, όπως αυτοί των φλας,
πρέπει να αντικαθίστανται από
λαμπτήρες ίδιων χαρακτηριστι-
κών και χρώματος.

)
Βγάλτε το πλαστικό προστατευτικό
κάλυμμα.

)
Τραβήξτε το ντουί και αντικαταστή-
στε τη λάμπα.
Για την επανατοποθέτηση, προβαίνετε
στην ίδια διαδικασία με αντίστροφη σειρά.

Κατά την επανατοποθέτηση, κλείνετε
πολύ προσεκτικά το πλαστικό κάλυμ-
μα ώστε να διασφαλιστεί η στεγανότη-
τα του φωτιστικού σώματος.


Το να αναβοσβήνει γρήγορα η
ένδειξη φλας (δεξιά ή αριστερά)
δηλώνει βλάβη λαμπτήρα.













Αλλαγή λαμπτήρων φώτων μεγάλης
σκάλας


)
Αφαιρείτε το πλαστικό προστατευτικό
κάλυμμα, τραβώντας το έλασμα.

)
Αποσυνδέετε τη φίσα του λαμπτήρα.

)
Παραμερίστε τα ελατήρια για να
ελευθερωθεί ο λαμπτήρας.

)

Τραβάτε τον λαμπτήρα και τον αλλάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.


Αλλαγή λαμπτήρων φώτων θέσης


)
Αφαιρείτε το πλαστικό προστατευτικό
κάλυμμα, τραβώντας το έλασμα.

)
Τραβάτε το ντουί.

)
Τραβάτε τον λαμπτήρα και τον αλ-
λάζετε.

Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.








Αλλαγή λαμπτήρων φώτων μεσαίας
σκάλας


)
Αφαιρείτε το πλαστικό κάλυμμα
προστασίας, τραβώντας το έλασμα.

)
Γυρίστε κατά ένα τέταρτο τη βάση
του λαμπτήρα.

)
Αφαιρείτε τον λαμπτήρα και τον αλ-
λάζετε.

Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστροφη
σειρά.

11
146
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Αλλαγή λαμπτήρων πλαϊνών φλας
και ενσωματωμένου φλας

Για να προμηθευθείτε αυτούς τους λαμπτήρες, απευ-
θυνθείτε σε εγκεκριμένο συνεργείο της CITROËN.



)
Εισάγετε ένα κατσαβίδι στο πλάι του
φλας.

)
Ανασηκώνετε το κατσαβίδι για να
βγει το πλαϊνό φλας και το αφαιρείτε.

)
Αποσυνδέετε τη φίσα του πλαϊνού
φλας.
Κατά την εξαγωγή:


- προσέξτε να μην προξενήσετε ζημιά
στο χρώμα του αυτοκινήτου με το
κατσαβίδι,

- προσέξτε να μην
περάσει το καλώδιο
και η φίσα στο εσωτερικό του φτερού.

Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

Σε περίπτωση δυσκολίας κατά
την αντικατάσταση, μπορείτε
απευθυνθείτε σε εγκεκριμένο
συνεργείο της CITROËN.







Αλλαγή προβολέων ομίχλης
Για να τους προμηθευτείτε, απευθυν-
θείτε σε εγκεκριμένο συνεργείο της
CITROËN.


)
Τραβήξτε τη θυρίδα πρόσβασης,
που βρίσκεται κάτω από τον προβο-
λέα ομίχλης.

)
Αποσυνδέετε τη φίσα από το ντουί,
πιέζοντας το έλασμα
.

)
Βγάλτε το ντουί πιέζοντας τα δύο
κλιπ (πάνω και κάτω).
Για την επανατοποθέτηση, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστρο-
φη σειρά.
Σε περίπτωση δυσκολίας στην
αντικατάσταση αυτών των λα-
μπτήρων, μπορείτε επίσης να
απευθυνθείτε σε εγκεκριμένο
συνεργείο της CITROËN.

11
147
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Πίσω φώτα



1.
Φώτα φρένων/θέσης (μικρά)
(12VP21/5 W).


2.
Φως ομίχλης, αριστερής πλευράς
(PR21W)

Φως όπισθεν, δεξιάς πλευράς
(P21W).


3.
Φλας (P 21 W).


Αλλαγή λαμπτήρων stop/μικρών/
φλας


)
Ξεβιδώστε τις 2 βίδες στήριξης του
φωτιστικού σώματος,

)
βγάλτε με προσοχή το φωτιστικό
σώμα τραβώντας το προς τα έξω,
)
γυρίστε κατά 1/4 στροφής το ντουί,

)

βγάλτε τη λάμπα και αντικαταστήστε την.

Για την επανατοποθέτηση, προβείτε στην
ίδια διαδικασία με αντίστροφη σειρά.

11
148
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ


Αλλαγή λάμπας ομίχλης/λάμπας
όπισθεν


)
Ανοίξτε την πόρτα του χώρου απο-
σκευών,

)

πιέστε τα ελάσματα με δύο κατσαβίδια,


)
αποσυνδέστε τη φίσα του φωτιστι-
κού σώματος,

)
γυρίστε κατά 1/4 το ντουί,

)

βγάλτε τη λάμπα και αντικαταστήστε την.

Για την επανατοποθέτηση, ακολουθήστε
την αντίστροφη διαδικασία.
Αλλαγή λάμπας 3ου φωτός stop
(4 λάμπες W5W)


)
Ανοίξτε το πορτ-μπαγκάζ,

)
βγάλτε τις δύο τάπες,

)
σπρώξτε το σώμα του φωτιστικού
σώματος με δύο κατσαβίδια για να
το βγάλετε,

)
γυρίστε κατά 1/4 το ντουί της καμέ-
νης λάμπας,

)
τραβήξτε τη λάμπα και αλλάξτε την.
Για την επανατοποθέτηση, ακολουθή-
στε την αντίστροφη διαδικασία.
Αλλαγή φώτων πινακίδας (W5W)


)
Βάλτε ένα λεπτό κατσαβίδι στις εξω-
τερικές οπές του διάφανου στοιχείου,

)
Σπρώξτε το προς τα έξω για να το
ξακουμπώσετε.

)
Αφαιρέστε το διαφανές κάλυμμα.

)
βγάλτε τη
λάμπα και αντικαταστήστε
την.
Για την επανατοποθέτηση, ακολουθήστε
την αντίστροφη διαδικασία.

11
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
Εσωτερικός φωτισμός


Πλαφονιέρες (1/W5W)
Απασφαλίστε το κάλυμμα της πλαφονι-
έρας 1
με λεπτό κατσαβίδι, για να απο-
κτήσετε πρόσβαση στη λάμπα.

Σποτ (2/W5W)
Απασφαλίστε το κάλυμμα της πλαφονι-
έρας. Για να αποκτήσετε πρόσβαση στη
λάμπα, απασφαλίστε αν χρειάζεται το
διαχωριστικό του σποτ 2
.
Φωτισμός στα πόδια (W5W)
Ξεκουμπώστε το κάλυμμα με λεπτό
κα-
τσαβίδι, για να αποκτήσετε πρόσβαση
στην καμένη λάμπα.

Φωτισμός πορτ-μπαγκάζ (W5W)
Απασφαλίστε το κουτί πιέζοντας τη
βάση προς τα πίσω.
Λαμπτήρας αποσπώμενος
(Krypton 3,6V)


)
Ανοίξτε τη βάση.

)
Σπρώξτε με κατσαβίδι στη τρύπα
κάτω από τη βάση και ανακτήστε το
κουτί.

)
Ανοίξτε τελείως το κουτί
για να αλλά-
ξετε τη λάμπα



Φωτισμός εξωτερικών καθρεπτών
(W5W)
Ξεκουμπώστε το κάλυμμα με λεπτό κα-
τσαβίδι, για να αποκτήσετε πρόσβαση
στην καμένη λάμπα.

11
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Η CITROËN δεν φέρει καμία ευ-
θύνη για τις δαπάνες επισκευής
του αυτοκινήτου σας ή για τυχόν
δυσλειτουργίες που οφείλονται
στην εγκατάσταση πρόσθετων
αξεσουάρ, που δεν αγοράστη-
καν ή δεν είναι εγκεκριμένα από
την CITROËN ή που δεν το-
ποθετήθηκαν σύμφωνα με τις
προδιαγραφές της, ιδίως όταν η
κατανάλωση του συνόλου των
συνδεμένων
πρόσθετων συσκευ-
ών υπερβαίνει τα 10 μιλιαμπέρ.

Τοποθέτηση έξτρα ηλεκτρικού
εξοπλισμού
Το ηλεκτρικό σύστημα του αυτο-
κινήτου σας έχει σχεδιαστεί για
να λειτουργεί με τον εργοστασια-
κό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξο-
πλισμό ή ηλεκτρικά αξεσουάρ
στο αυτοκίνητό σας, συμβουλευ-
θείτε εγκεκριμένο συνεργείο της
CITROËN.
ΑΛΛΑΓΉ ΑΣΦΑΛΕΙΏΝ

Διαδικασία αντικατάστασης μιας καμέ-
νης ασφάλειας με καινούργια ασφάλεια
προκειμένου να αποκατασταθεί βλάβη
της αντίστοιχης λειτουργίας.


Πρόσβαση στα εργαλεία

Το τσιμπιδάκι με το οποίο αφαιρούμε
τις ασφάλειες και το σημείο για τις εφε-
δρικές ασφάλειες βρίσκονται στο πίσω
μέρος του καπακιού της ασφαλειοθήκης
του ταμπλό.
Για να τα φθάσετε:


)
Ξεκουμπώνετε το καπάκι τραβώ-
ντας το δεξί μέρος,

)
αφαιρείτε τελείως το καπάκι,

)
βγάζετε το τσιμπιδάκι.

Αντικατάσταση μιας ασφάλειας

Πριν αντικαταστήσετε μια ασφάλεια,
πρέπει να γνωρίζετε την αιτία της βλά-
βης και να την έχετε αποκαταστήσετε.


)
Εντοπίζετε την καμένη ασφάλεια
εξετάζοντας την κατάσταση του νή-
ματός της.


)
Χρησιμοποιείτε το ειδικό τσιμπιδάκι
για να βγάλετε την ασφάλεια από
την υποδοχή της.

)
Αντικαθιστάτε πάντοτε την καμένη
ασφάλεια
με άλλη ασφάλεια αντί-
στοιχης έντασης.

)
Ελέγχετε αν υπάρχει αντιστοιχία
ανάμεσα στον αριθμό που αναγρά-
φεται στην ασφαλειοθήκη, την έντα-
ση που αναγράφεται στο επάνω
μέρος και τους παρακάτω πίνακες.
Καλή

Καμένη
