2012 CITROEN C-CROSSER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

IX
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
143
Αλλαγή λαμπτήρων φώτων όπισθεν


)
Ανοίγετε την πόρτα χώρου απο-
σκευών (βλέπε κεφάλαιο "Πόρτες"),

)
Από το εσωτερικό της πόρτας χώρου
αποσκευών, βάζετε ένα κατσαβίδι
στην οπή του καλύμματος A
για να
δημιουργήσετε μοχλό και ανοίγετε το
κάλυμμα.
Αλλαγή λαμπτήρων φώτων
πινακίδας κυκλοφορίας


)
Ανοίγετε την πόρτα χώρου
απο-
σκευών (βλέπε κεφάλαιο "Πόρτες")
για να φθάσετε τους λαμπτήρες της
πινακίδας κυκλοφορίας D
,

)
Αφαιρείτε πιέζοντας ταυτόχρονα τη μο-
νάδα φωτισμού D
προς τα αριστερά.
)
Στρίβετε το ντουί B
προς τα αριστερά
και το αφαιρείτε.
)
Τραβάτε τη λάμπα C
και την αλλάζετε.
Για την επανατοποθέτηση
, πραγματο-
ποιείτε την ίδια διαδικασία με αντίστροφη
σειρά.
)
Βάζετε ένα λεπτό κατσαβίδι μέσα
στην οπή του διαφανούς καλύμμα-
τος για να πιέσετε το έλασμα E
.

)
Αφαιρείτε το διαφανές κάλυμμα.

)
Τραβάτε τη λάμπα και την αλλάζετε.

Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.



)
Για να επανατοποθετήσετε τη μο-
νάδα φωτισμού, βάζετε πρώτα την
άκρη του ελάσματος F
και κατόπιν
ευθυγραμμίζετε το έλασμα G
.

IX
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
144
Αλλαγή λαμπτήρων φώτων ομίχλης


)

Ανοίγετε την πόρτα χώρου αποσκευών
και το πίσω κάτω πορτάκι (βλέπε το κεφά-
λαιο "Πόρτες") και γέρνετε το κάλυμμα A
.


)
Αφαιρείτε τα 4 κλιπ B
με ένα κατσαβίδι
για να ελευθερωθεί το κάλυμμα του φω-
τιστικού σώματος.


)
Αφαιρείτε τις βίδες C
και βγάζετε τη
μονάδα φωτισμού.
)
Στρίβετε προς τα αριστερά το σύνολο
ντουί και λάμπας D
.

)
Αφαιρείτε τη λάμπα.

Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.



)
Κατά την επανατοποθέτηση της μο-
νάδας φωτισμού, ευθυγραμμίζετε
τα κλιπ E
με τις οπές που υπάρχουν
στο αμάξωμα.

IX
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
145

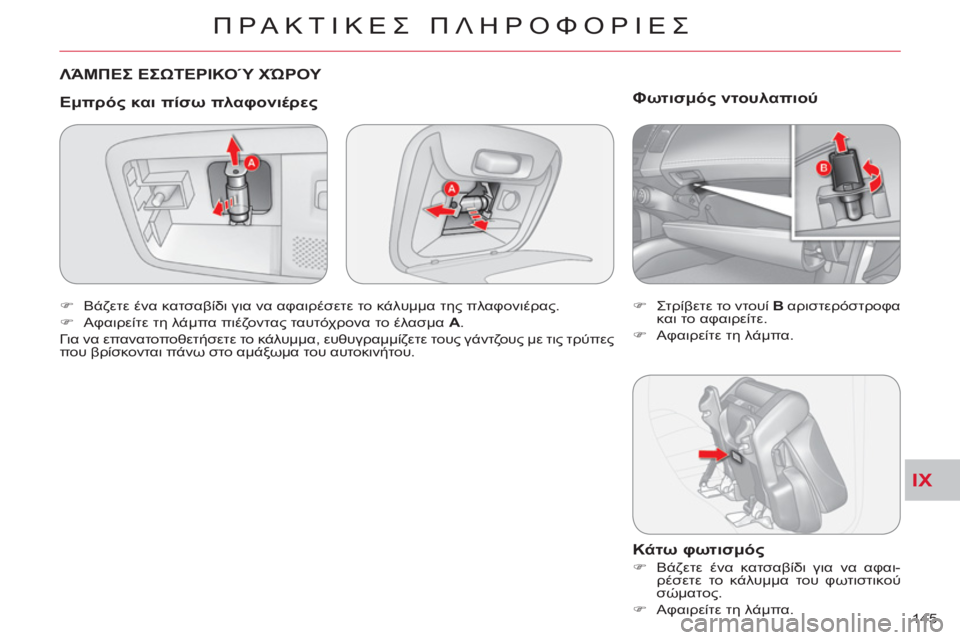

ΛΆΜΠΕΣ ΕΣΩΤΕΡΙΚΟΎ ΧΏΡΟΥ

Εμπρό
ς και πίσω πλαφονιέρες



)
Βάζετε ένα κατσαβίδι για να αφαιρέσετε το κάλυμμα της πλαφονιέρας.

)
Αφαιρείτε τη λάμπα πιέζοντας ταυτόχρονα το έλασμα A
.
Για να επανατοποθετήσετε το κάλυμμα, ευθυγραμμίζετε τους γάντζους με τις τρύπες
που βρίσκονται πάνω στο αμάξωμα του αυτοκινήτου.
Φωτισμός ντουλαπιού



)
Στρίβετε το ντουί B
αριστερόστροφα
και το αφαιρείτε.

)
Αφαιρείτε τη λάμπα.

Κάτω φωτισμός



)
Βάζετε ένα κατσαβίδι για να αφαι-
ρέσετε το κάλυμμα του φωτιστικού
σώματος.

)
Αφαιρείτε τη λάμπα.

IX
!
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
146

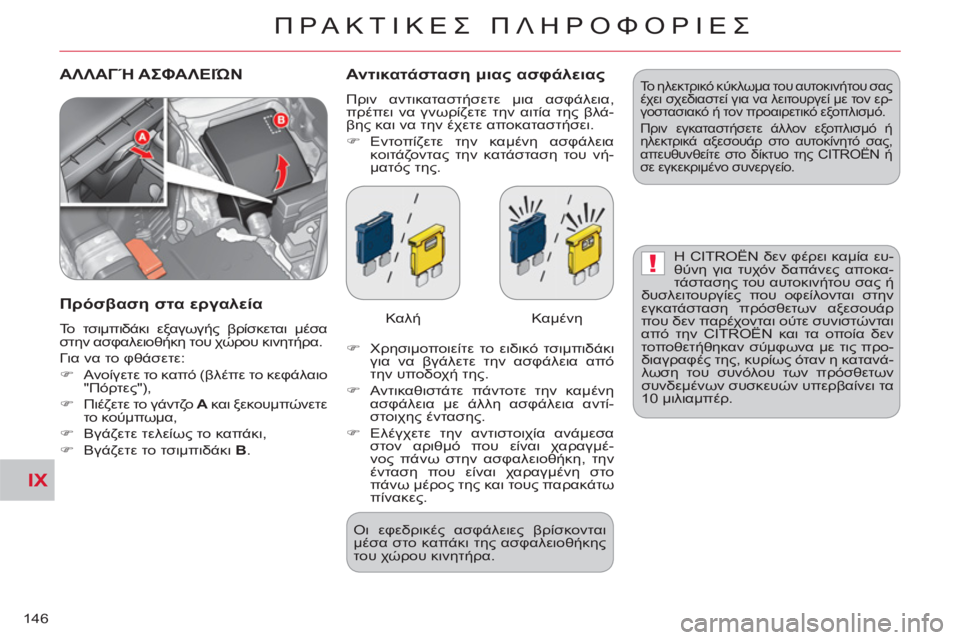

ΑΛΛΑΓΉ ΑΣΦΑΛΕΙΏΝ
Αντικατάσταση μιας ασφάλειας

Πριν αντικαταστήσετε μια ασφάλεια,
πρέπει να γνωρίζετε την αιτία της βλά-
βης και να την έχετε αποκαταστήσει.


)
Εντοπίζετε την καμένη ασφάλεια
κοιτάζοντας την κατάσταση του νή-
ματός της.


Πρόσβαση στα εργαλεία

Το τσιμπιδάκι εξαγωγής βρίσκεται μέσα
στην ασφαλειοθήκη του χώρου κινητήρα.
Για να το φθάσετε:


)
Ανοίγετε το καπό (βλέπε το κεφάλαιο
"Πόρτες"),

)
Πιέζετε το γάντζο A
και ξεκουμπώνετε
το κούμπωμα,

)
Βγάζετε τελείως το καπάκι,

)
Βγάζετε το τσιμπιδάκι B
.
Καλή Καμένη


)
Χρησιμοποιείτε το
ειδικό τσιμπιδάκι
για να βγάλετε την ασφάλεια από
την υποδοχή της.

)
Αντικαθιστάτε πάντοτε την καμένη
ασφάλεια με άλλη ασφάλεια αντί-
στοιχης έντασης.

)
Ελέγχετε την αντιστοιχία ανάμεσα
στον αριθμό που είναι χαραγμέ-
νος πάνω στην ασφαλειοθήκη, την
ένταση που είναι χαραγμένη στο
πάνω μέρος της και τους παρακάτω
πίνακες
.
Οι εφεδρικές ασφάλειες βρίσκονται
μέσα στο καπάκι της ασφαλειοθήκης
του χώρου κινητήρα.
Το ηλεκτρικό κύκλωμα του αυτοκινήτου σας
έχει σχεδιαστεί για να λειτουργεί με τον ερ-
γοστασιακό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξοπλισμό ή
ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας,
απευθυνθείτε στο δίκτυο της CITROËN ή
σε εγκεκριμένο συνεργείο.

Η CITROËN δεν φέρει καμία ευ-
θύνη για τυχόν δαπάνες αποκα-
τάστασης του αυτοκινήτου σας ή
δυσλειτουργίες που οφείλονται στην
εγκατάσταση πρόσθετων αξεσουάρ
που δεν παρέχονται ούτε συνιστώνται
από την CITROËN και τα οποία δεν
τοποθετήθηκαν σύμφωνα με τις προ-
διαγραφές της, κυρίως όταν η κατανά-
λωση του συνόλου των πρόσθετων
συνδεμένων συσκευών
υπερβαίνει τα
10 μιλιαμπέρ.

IX
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
147

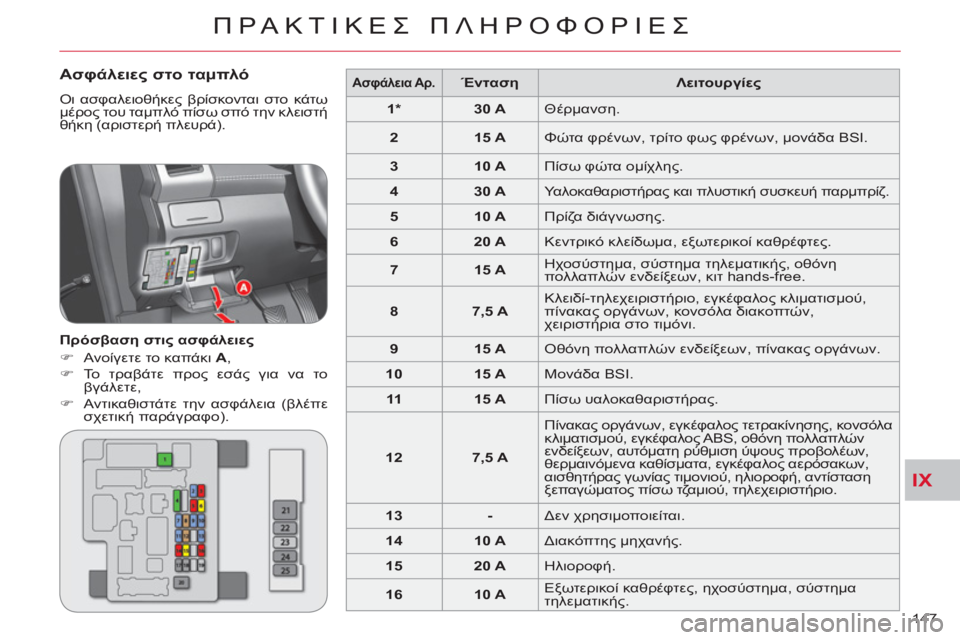

Ασφάλειες στο ταμπλό

Οι ασφαλειοθήκες βρίσκονται στο κάτω
μέρος του ταμπλό πίσω σπό την κλειστή
θήκη (αριστερή πλευρά).

Πρόσβαση στις ασφάλειες


)
Ανοίγετε το καπάκι A
,

)
Το τραβάτε προς εσάς για να το
βγάλετε,

)
Αντικαθιστάτε την ασφάλεια (βλέπε
σχετική παράγραφο).



Ασφάλεια Αρ.




Ένταση



Λειτουργίες




1*



30 A

Θέρμανση.


2



15 A

Φώτα φρένων, τρίτο φως φρένων, μονάδα BSI.


3



10 A

Πίσω φώτα ομίχλης.


4



30 A

Υαλοκαθαριστήρας και πλυστική συσκευή παρμπρίζ.


5



10 A

Πρίζα διάγνωσης.


6



20 A

Κεντρικό κλείδωμα, εξωτερικοί καθρέφτες.


7



15 A

Ηχοσύστημα, σύστημα τηλεματικής, οθόνη
πολλαπλών ενδείξεων, κιτ hands-free.


8



7,5 A

Κλειδί-τηλεχειριστήριο, εγκέφαλος κλιματισμού,
πίνακας οργάνων, κονσόλα διακοπτών,
χειριστήρια στο τιμόνι.


9



15 A

Οθόνη πολλαπλών ενδείξεων, πίνακας οργάνων.


10



15 A

Μονάδα BSI.


11



15 A

Πίσω υαλοκαθαριστήρας.


12



7,5 A

Πίνακας οργάνων, εγκέφαλος τετρακίνησης, κονσόλα
κλιματισμού, εγκέφαλος ABS, οθόνη πολλαπλών
ενδείξεων, αυτόματη ρύθμιση ύψους προβολέων,
θερμαινόμενα καθίσματα, εγκέφαλος αερόσακων,
αισθητήρας γωνίας
τιμονιού, ηλιοροφή, αντίσταση
ξεπαγώματος πίσω τζαμιού, τηλεχειριστήριο.


13



-
Δεν χρησιμοποιείται.


14



10 A

Διακόπτης μηχανής.


15



20 A

Ηλιοροφή.


16



10 A

Εξωτερικοί καθρέφτες, ηχοσύστημα, σύστημα
τηλεματικής.

IX
!
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
148

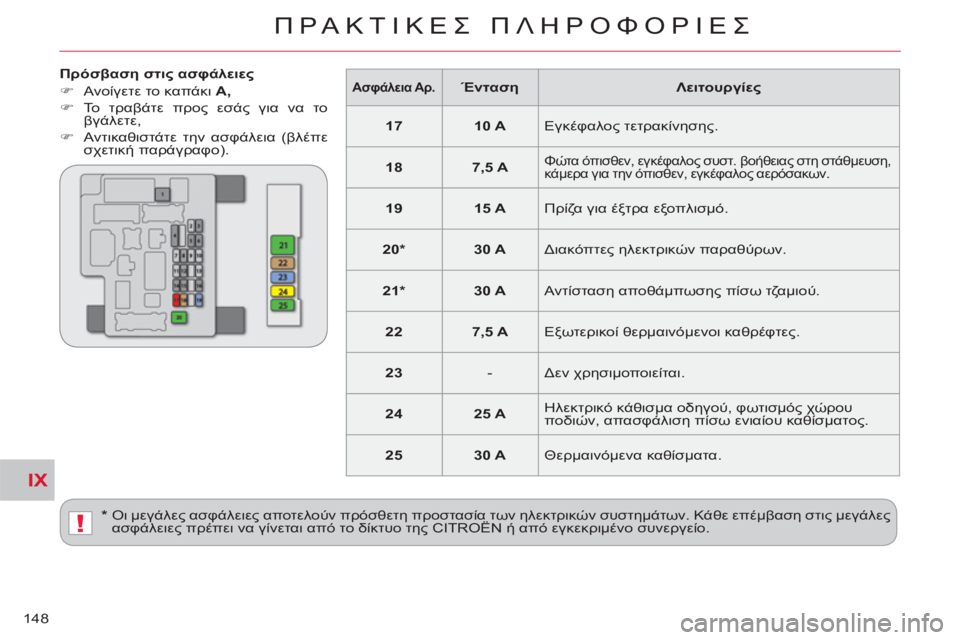

Πρόσβαση στις ασφάλειες


)
Ανοίγετε το καπάκι A,


)
Το τραβάτε προς εσάς για να το
βγάλετε,

)
Αντικαθιστάτε την ασφάλεια (βλέπε
σχετική παράγραφο).

*
Οι μεγάλες ασφάλειες αποτελούν πρόσθετη προστασία των ηλεκτρικών συστημάτων. Κάθε επέμβαση στις μεγάλες
ασφάλειες πρέπει να γίνεται από το δίκτυο της CITROËN ή από
εγκεκριμένο συνεργείο.




Ασφάλεια Αρ.




Ένταση



Λειτουργίες




17



10 A

Εγκέφαλος τετρακίνησης.


18



7,5 A



Φώτα όπισθεν, εγκέφαλος συστ. βοήθειας στη στάθμευση,
κάμερα για την όπισθεν, εγκέφαλος αερόσακων.



19



15 A

Πρίζα για έξτρα εξοπλισμό.


20

*



30 A

Διακόπτες ηλεκτρικών παραθύρων.


21

*



30 A

Αντίσταση αποθάμπωσης πίσω τζαμιού.


22



7,5 A

Εξωτερικοί θερμαινόμενοι καθρέφτες.


23


- Δεν χρησιμοποιείται.


24



25 A

Ηλεκτρικό κάθισμα οδηγού, φωτισμός χώρου
ποδιών, απασφάλιση πίσω ενιαίου καθίσματος.


25



30 A

Θερμαινόμενα καθίσματα.

IX
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
149

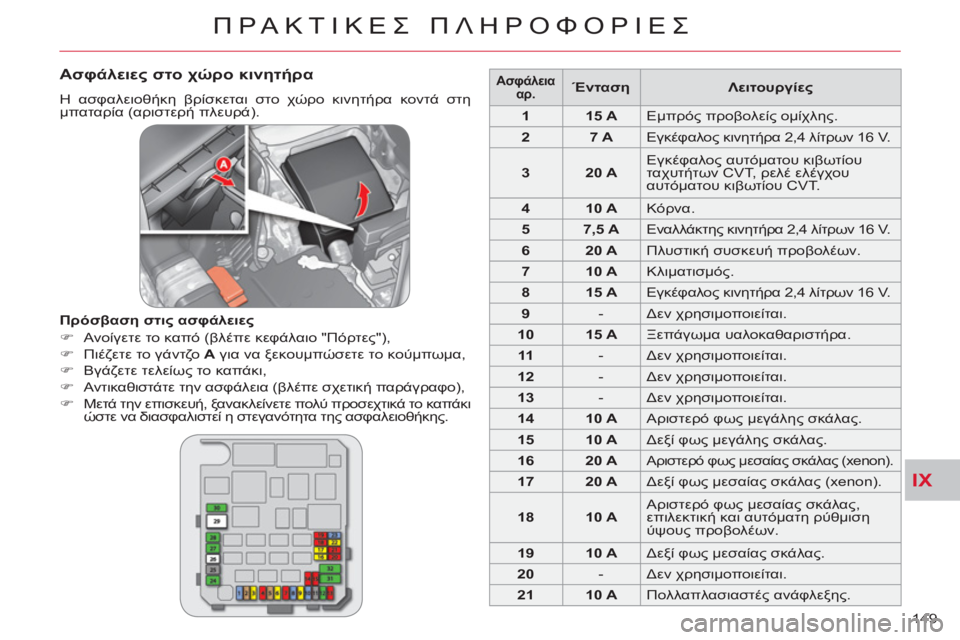

Ασφάλειες στο χώρο κινητήρα

Η ασφαλειοθήκη βρίσκεται στο χώρο κινητήρα κοντά στη
μπαταρία (αριστερή πλευρά).

Πρόσβαση στις ασφάλειες


)
Ανοίγετε το καπό (βλέπε κεφάλαιο "Πόρτες"),

)
Πιέζετε το γάντζο A
για να ξεκουμπώσετε το κούμπωμα,

)
Βγάζετε τελείως το καπάκι,

)
Αντικαθιστάτε την ασφάλεια (βλέπε σχετική παράγραφο),

)
Μετά την επισκευή, ξανακλείνετε
πολύ προσεχτικά το καπάκι
ώστε να διασφαλιστεί η στεγανότητα της ασφαλειοθήκης.



Ασφάλεια
αρ.



Ένταση



Λειτουργίες




1



15 A

Εμπρός προβολείς ομίχλης.


2



7 Α

Εγκέφαλος κινητήρα 2,4 λίτρων 16 V.


3



20 Α

Εγκέφαλος αυτόματου κιβωτίου
ταχυτήτων CVT, ρελέ ελέγχου
αυτόματου κιβωτίου CVT.


4



10 A

Κόρνα.


5



7,5 Α

Εναλλάκτης κινητήρα 2,4 λίτρων 16 V.


6



20 A

Πλυστική συσκευή προβολέων.


7



10 A

Κλιματισμός.


8



15 Α

Εγκέφαλος κινητήρα 2,4 λίτρων 16 V.


9


- Δεν χρησιμοποιείται.


10



15 A

Ξεπάγωμα υαλοκαθαριστήρα.


11


- Δεν χρησιμοποιείται.


12


- Δεν χρησιμοποιείται.


13


- Δεν χρησιμοποιείται.


14



10 A

Αριστερό φως μεγάλης σκάλας.


15



10 A

Δεξί φως μεγάλης σκάλας.


16



20 A



Αριστερό φως μεσαίας σκάλας (xenon).



17



20 A

Δεξί φως μεσαίας σκάλας (xenon).


18



10 A

Αριστερό φως μεσαίας σκάλας,
επιλεκτική και αυτόματη ρύθμιση
ύψους προβολέων.


19



10 A

Δεξί φως μεσαίας σκάλας.


20


- Δεν χρησιμοποιείται.


21



10 Α

Πολλαπλασιαστές ανάφλεξης.

IX
!
ΠΡΑΚΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
150

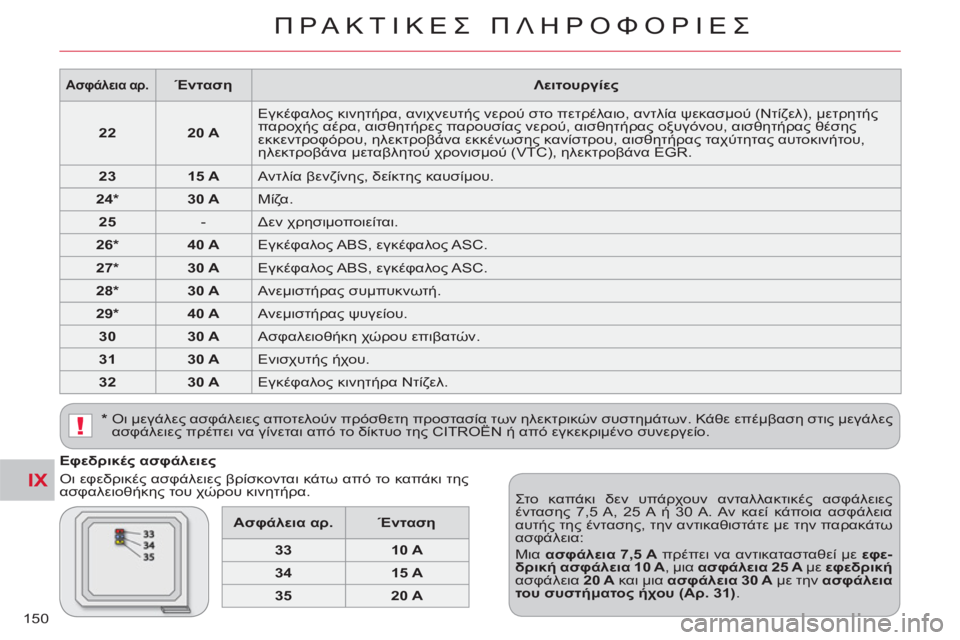

Εφεδρικές ασφάλειες
Οι εφεδρικές ασφάλειες βρίσκονται κάτω από το καπάκι της
ασφαλειοθήκης του χώρου κινητήρα.
Στο καπάκι δεν υπάρχουν ανταλλακτικές ασφάλειες
έντασης 7,5 A, 25 A ή 30 A. Αν καεί κάποια ασφάλεια
αυτής της έντασης, την αντικαθιστάτε με την παρακάτω
ασφάλεια:
Μια ασφάλεια 7,5 A
πρέπει να αντικατασταθεί με εφε-
δρική ασφάλεια 10 A
, μια ασφάλεια 25 A
με
εφεδρική

ασφάλεια 20 A
και μια ασφάλεια 30 A
με την ασφάλεια
του συστήματος ήχου (Αρ. 31)
.

*
Οι μεγάλες ασφάλειες αποτελούν πρόσθετη προστασία των ηλεκτρικών συστημάτων. Κάθε επέμβαση στις μεγάλες
ασφάλειες πρέπει να γίνεται από το δίκτυο της CITROËN ή από εγκεκριμένο συνεργείο.



Ασφάλεια αρ.




Ένταση



Λειτουργίες




22



20 A

Εγκέφαλος κινητήρα, ανιχνευτής νερού στο πετρέλαιο, αντλία ψεκασμού (Ντίζελ), μετρητής
παροχής αέρα, αισθητήρες παρουσίας νερού, αισθητήρας οξυγόνου, αισθητήρας θέσης
εκκεντροφόρου, ηλεκτροβάνα εκκένωσης κανίστρου, αισθητήρας ταχύτητας αυτοκινήτου,
ηλεκτροβάνα μεταβλητού χρονισμού (VTC), ηλεκτροβάνα EGR.


23



15 A

Αντλία βενζίνης, δείκτης καυσίμου.


24

*



30 A

Μίζα.


25


- Δεν χρησιμοποιείται.


26

*



40 A

Εγκέφαλος ABS, εγκέφαλος ASC.


27

*



30 A

Εγκέφαλος ABS, εγκέφαλος ASC.


28*



30 A

Ανεμιστήρας συμπυκνωτή.


29*



40 A

Ανεμιστήρας ψυγείου.


30



30 A

Ασφαλειοθήκη χώρου επιβατών.


31



30 A

Ενισχυτής ήχου.


32



30 A

Εγκέφαλος κινητήρα Ντίζελ.


Ασφάλεια αρ.



Ένταση




33



10 A




34



15 A




35



20 A
