PLAFONIERE

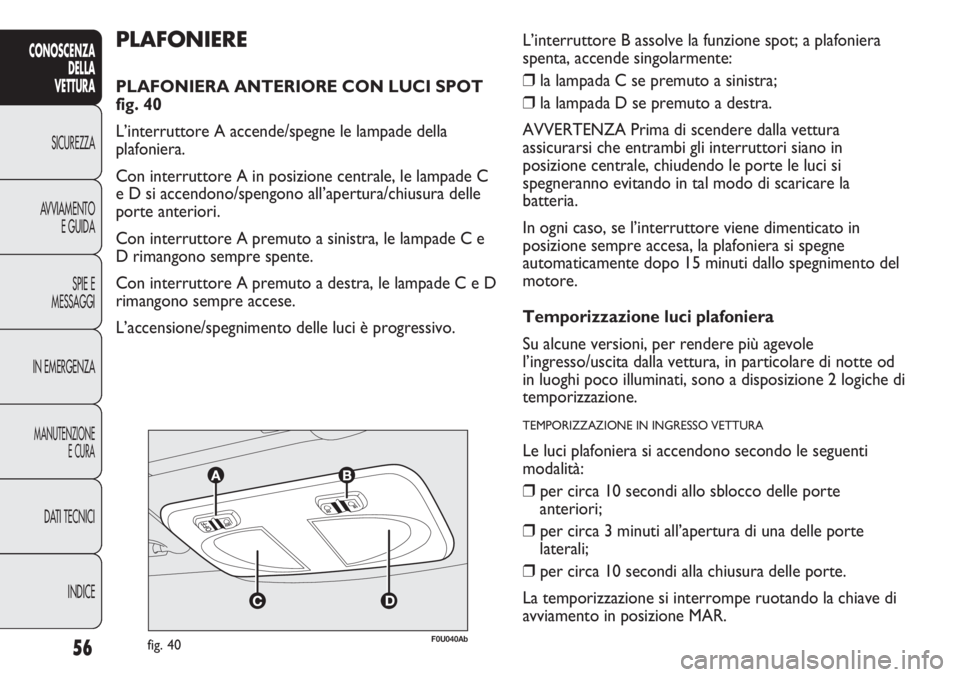

PLAFONIERA ANTERIORE CON LUCI SPOT
fig. 40
L’interruttore A accende/spegne le lampade della
plafoniera.
Con interruttore A in posizione centrale, le lampade C
e D si accendono/spengono all’apertura/chiusura delle
porte anteriori.
Con interruttore A premuto a sinistra, le lampade C e
D rimangono sempre spente.
Con interruttore A premuto a destra, le lampade C e D
rimangono sempre accese.
L’accensione/spegnimento delle luci è progressivo.L’interruttore B assolve la funzione spot; a plafoniera
spenta, accende singolarmente:
❒la lampada C se premuto a sinistra;
❒la lampada D se premuto a destra.
AVVERTENZA Prima di scendere dalla vettura
assicurarsi che entrambi gli interruttori siano in
posizione centrale, chiudendo le porte le luci si
spegneranno evitando in tal modo di scaricare la
batteria.
In ogni caso, se l’interruttore viene dimenticato in
posizione sempre accesa, la plafoniera si spegne
automaticamente dopo 15 minuti dallo spegnimento del
motore.
Temporizzazione luci plafoniera
Su alcune versioni, per rendere più agevole
l’ingresso/uscita dalla vettura, in particolare di notte od
in luoghi poco illuminati, sono a disposizione 2 logiche di
temporizzazione.
TEMPORIZZAZIONE IN INGRESSO VETTURA
Le luci plafoniera si accendono secondo le seguenti
modalità:
❒per circa 10 secondi allo sblocco delle porte
anteriori;
❒per circa 3 minuti all’apertura di una delle porte
laterali;
❒per circa 10 secondi alla chiusura delle porte.
La temporizzazione si interrompe ruotando la chiave di
avviamento in posizione MAR.

57
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TEMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal dispositivo di
avviamento le luci plafoniera si accendono secondo le
seguenti modalità:
❒entro 2 minuti dallo spegnimento del motore per un
tempo pari a circa 10 secondi;
❒all’apertura di una delle porte laterali per un tempo
pari a circa 3 minuti;
❒alla chiusura di una porta per un tempo pari a circa 10
secondi.
La temporizzazione termina automaticamente al
bloccaggio delle porte.
F0U041Abfig. 41

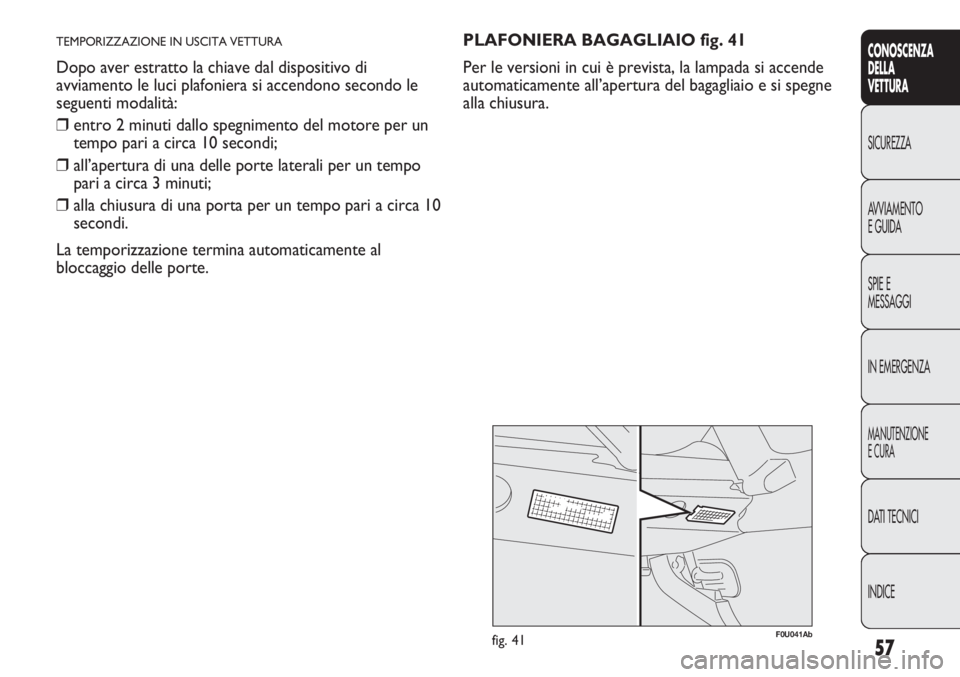

PLAFONIERA BAGAGLIAIO fig. 41
Per le versioni in cui è prevista, la lampada si accende
automaticamente all’apertura del bagagliaio e si spegne
alla chiusura.

58
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U043Abfig. 43F0U044Abfig. 44
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera dalla leva
sinistra prima in posizione
Oe successivamente alle
posizioni 6oppure 2.
Sul quadro strumenti si illumina la spia 3.
LUCI FENDINEBBIA fig. 44
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione accese, premendo il
pulsante 5.
Sul quadro si illumina la spia 5.
Si spengono premendo nuovamente il pulsante.
L’uso delle luci fendinebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
COMANDI

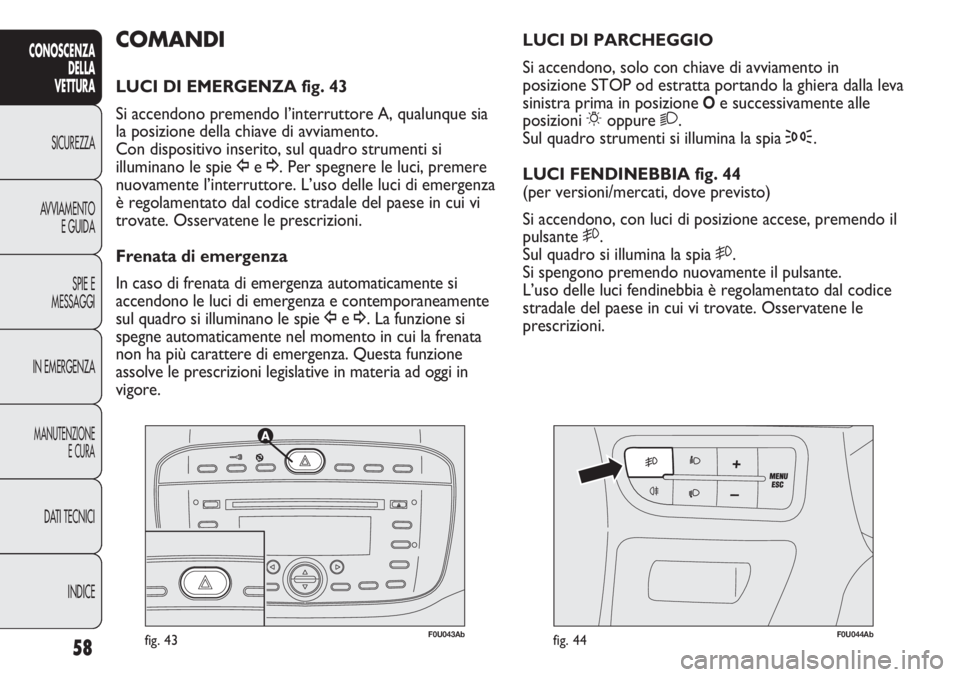

LUCI DI EMERGENZA fig. 43
Si accendono premendo l’interruttore A, qualunque sia
la posizione della chiave di avviamento.
Con dispositivo inserito, sul quadro strumenti si
illuminano le spie Îe ¥. Per spegnere le luci, premere
nuovamente l’interruttore. L’uso delle luci di emergenza
è regolamentato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata di emergenza automaticamente si
accendono le luci di emergenza e contemporaneamente
sul quadro si illuminano le spie Îe ¥. La funzione si
spegne automaticamente nel momento in cui la frenata
non ha più carattere di emergenza. Questa funzione
assolve le prescrizioni legislative in materia ad oggi in
vigore.

59
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U046Abfig. 46
F0U045Abfig. 45

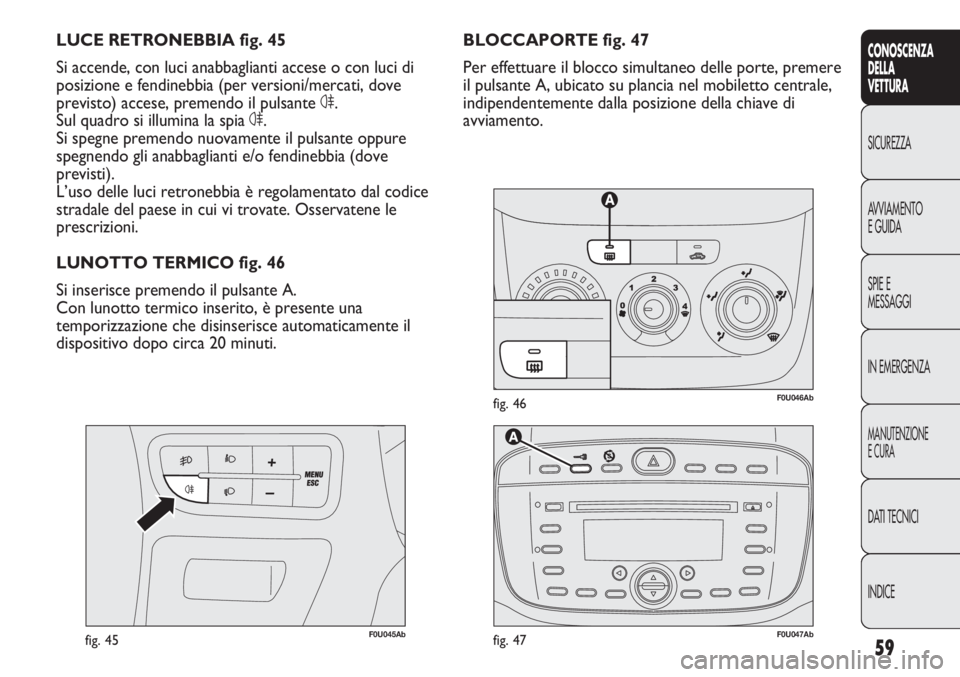

BLOCCAPORTE fig. 47
Per effettuare il blocco simultaneo delle porte, premere
il pulsante A, ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della chiave di
avviamento. LUCE RETRONEBBIA fig. 45
Si accende, con luci anabbaglianti accese o con luci di
posizione e fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante 4.
Sul quadro si illumina la spia 4.
Si spegne premendo nuovamente il pulsante oppure
spegnendo gli anabbaglianti e/o fendinebbia (dove
previsti).
L’uso delle luci retronebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
LUNOTTO TERMICO fig. 46
Si inserisce premendo il pulsante A.
Con lunotto termico inserito, è presente una
temporizzazione che disinserisce automaticamente il
dispositivo dopo circa 20 minuti.
F0U047Abfig. 47

60
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
SISTEMA BLOCCO CARBURANTE
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di carburante con
conseguente spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione
di un messaggio sul display. Ispezionare accuratamente la
vettura per accertarsi che non vi siano perdite di
carburante, ad esempio nel vano motore, sotto la
vettura od in prossimità della zona serbatoio. Dopo
l’urto, ruotare la chiave di avviamento in STOP per non
scaricare la batteria.
Dopo l’urto, se si avverte odore di
carburante o si notano delle perdite
dall’impianto di alimentazione, non reinserire il
sistema, per evitare rischi di incendio.
ATTENZIONE
Sblocco porte in caso d’incidente
In caso d’urto con attivazione del sistema blocco
carburante, le porte si sbloccano automaticamente per
consentire l’accesso all’abitacolo dall’esterno della
vettura e contemporaneamente si accendono le luci
delle plafoniere interne. È comunque sempre possibile
aprire le porte dall’interno vettura agendo sulle apposite
leve di comando.
Ripristino del sistema blocco carburante
Se dopo l’urto non si riscontrano perdite di carburante
e la vettura è in grado di ripartire, ripristinare il corretto
funzionamento di quest’ultima, seguendo le istruzioni
riportate di seguito.
Per ripristinare il corretto funzionamento della vettura,
deve essere effettuata la seguente procedura:
❒rotazione della chiave di avviamento in posizione MAR;
❒attivazione indicatore di direzione destro;
❒disattivazione indicatore di direzione destro;
❒attivazione indicatore di direzione sinistro;
❒disattivazione indicatore di direzione sinistro;
❒attivazione indicatore di direzione destro;
❒disattivazione indicatore di direzione destro;
❒attivazione indicatore di direzione sinistro;
❒disattivazione indicatore di direzione sinistro;
❒rotazione chiave di avviamento in posizione STOP.

61
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
EQUIPAGGIAMENTI INTERNI

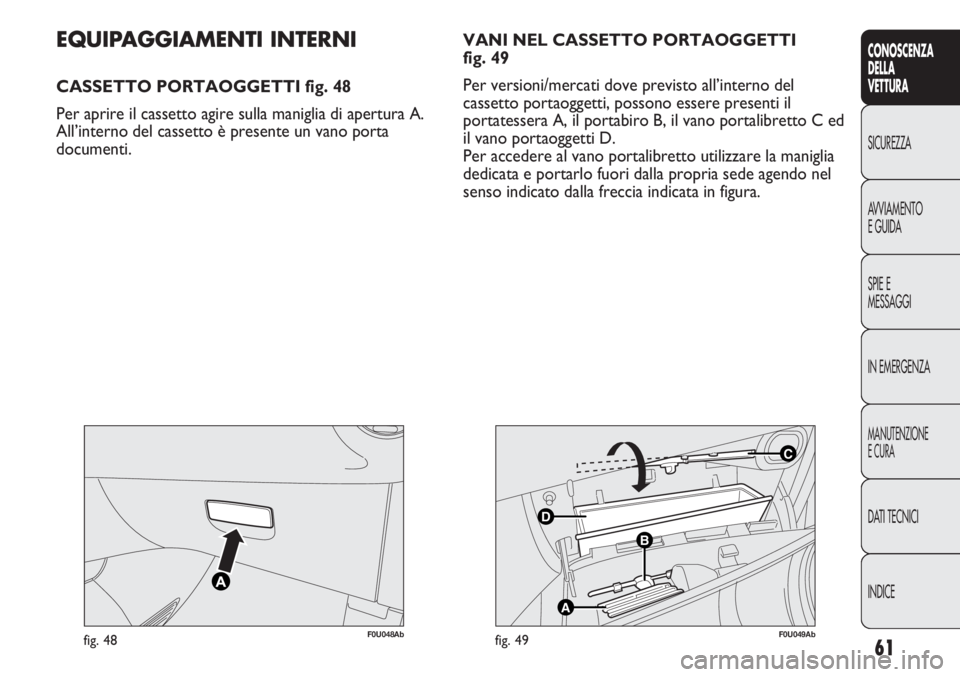

CASSETTO PORTAOGGETTI fig. 48
Per aprire il cassetto agire sulla maniglia di apertura A.
All’interno del cassetto è presente un vano porta
documenti.VANI NEL CASSETTO PORTAOGGETTI
fig. 49
Per versioni/mercati dove previsto all’interno del
cassetto portaoggetti, possono essere presenti il
portatessera A, il portabiro B, il vano portalibretto C ed
il vano portaoggetti D.
Per accedere al vano portalibretto utilizzare la maniglia
dedicata e portarlo fuori dalla propria sede agendo nel
senso indicato dalla freccia indicata in figura.

62
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U051Abfig. 50
F0U050Abfig. 51
VANO PORTAOGGETTI LATERALE
Il vano A-fig. 50 si trova sulla plancia, alla sinistra del
volante.
Per aprire e chiudere il vano agire sulla maniglia B-fig. 51.
F0U052Abfig. 52
VANO SUL TUNNEL CENTRALE
Il vano A-fig. 52 è ubicato sul tunnel centrale davanti al
freno a mano.

63
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U054Abfig. 54

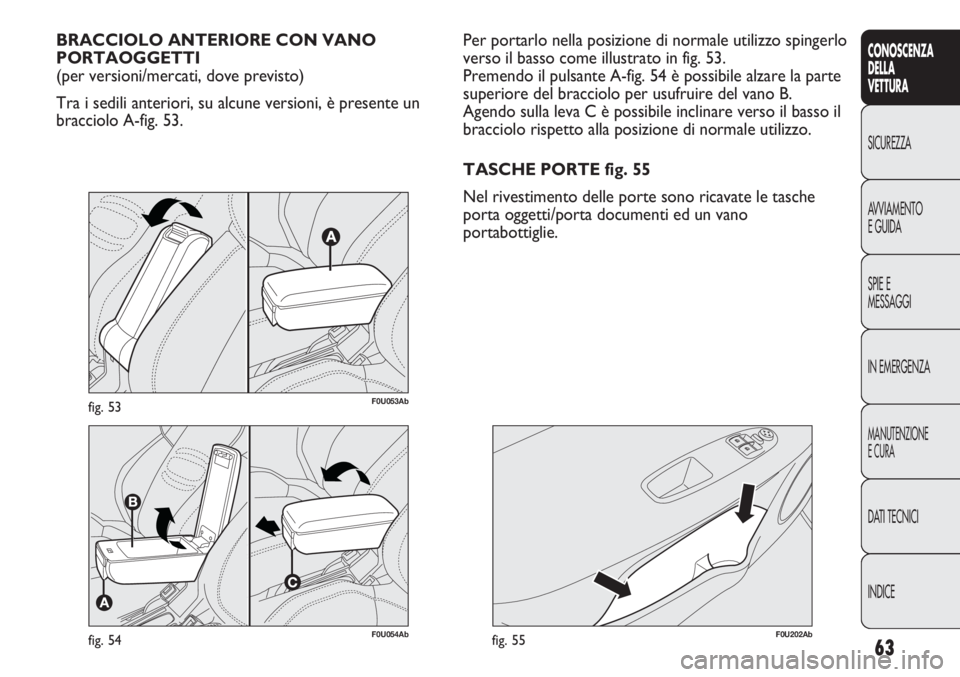

BRACCIOLO ANTERIORE CON VANO
