MINIMA PRESSIONE OLIO MOTORE
(rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi non appena avviato il
motore.
La spia si accende in modalità fissa unitamente al
messaggio visualizzato dal display quando il sistema
rileva insufficiente pressione dell’olio motore.
v
Se la spia vsi accende durante la
marcia (unitamente al messaggio
visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
AVARIA SISTEMA EOBD
(giallo ambra)
In condizioni normali, ruotando la chiave di
avviamento in posizione MAR, la spia si accende
ma deve spegnersi a motore avviato. L’accensione
iniziale indica il corretto funzionamento della spia. Se la
spia rimane accesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunzionamento nel sistema
di alimentazione/ accensione che potrebbe
provocare elevate emissioni allo scarico, possibile
perdita di prestazioni, cattiva guidabilità e consumi
elevati.
Il display visualizza il messaggio dedicato.
In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al motore o
forti velocità. L’uso prolungato della vettura con spia
accesa fissa può causare danni. Rivolgersi il più presto
possibile alla Rete Assistenziale Abarth.
La spia si spegne se il malfunzionamento scompare, ma il
sistema memorizza comunque la segnalazione.
❒a luce lampeggiante: segnala la possibilità di
danneggiamento del catalizzatore (vedere “Sistema
EOBD” nel capitolo “Conoscenza della vettura”).
U

145
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Se, ruotando la chiave di avviamento in
posizione MAR, la spia Unon si
accende oppure se, durante la marcia, si
accende a luce fissa o lampeggiante
(unitamente al messaggio visualizzato dal
display), rivolgersi il più presto possibile alla
Rete Assistenziale Abarth. La funzionalità della
spia Upuò essere verificata mediante apposite
apparecchiature dagli agenti di controllo del
traffico. Attenersi alle norme vigenti nel Paese
in cui si circola.
ATTENZIONE
In caso di spia accesa con luce intermittente occorre
rilasciare il pedale acceleratore, portandosi a bassi
regimi, fino a quando la spia smette di lampeggiare;
proseguire la marcia a velocità moderata, cercando di
evitare condizioni di guida che possono provocare
ulteriori lampeggi e rivolgersi il più presto possibile alla
Rete Assistenziale Abarth.ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si
accende quando il motore è surriscaldato. Se la spia si
accende occorre seguire i seguenti comportamenti:
❒in caso di marcia normale: arrestare la vettura,
spegnere il motore e verificare che il livello
dell’acqua all’interno della vaschetta non sia al di
sotto del riferimento MIN. In tal caso attendere
qualche minuto per permettere il raffreddamento del
motore, quindi aprire lentamente e con cautela il
tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compresa tra i
riferimenti MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente la presenza di
eventuali perdite di liquido. Se al successivo
avviamento la spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Abarth.
❒in caso di utilizzo impegnativo della vettura (ad
esempio traino di rimorchi in salita o con vettura a
pieno carico): rallentare la marcia e, nel caso in cui la
spia rimanga accesa, arrestare la vettura. Sostare per
2 o 3 minuti mantenendo il motore acceso e
leggermente accelerato per favorire una più attiva
circolazione del liquido di raffreddamento, dopodiché
spegnere il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
ç

146
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
Il display visualizza il messaggio dedicato.
RISERVA CARBURANTE (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende quando nel serbatoio sono rimasti
circa 7 litri di carburante.
AVVERTENZA Se la spia lampeggia, significa che è
presente un’anomalia nell’impianto. In tal caso rivolgersi
alla Rete Assistenziale Abarth per la verifica
dell’impianto stesso.
ç
LUCI FENDINEBBIA (verde)
La spia si accende attivando le luci fendinebbia
anteriori.
5
LUCI DI POSIZIONE
E ANABBAGLIANTI (verde)
FOLLOW ME HOME (verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di posizione oppure
anabbaglianti.
Follow me home
La spia si accende quando viene utilizzato questo
dispositivo (vedere “Follow me home” nel capitolo
“Conoscenza della vettura”). Il display visualizza il
messaggio dedicato.
3
INDICATORE DI DIREZIONE
DESTRO (verde - intermittente)
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso
l’alto o, assieme alla freccia sinistra, quando viene
premuto il pulsante luci di emergenza.
D
INDICATORE DI DIREZIONE
SINISTRO (verde - intermittente)
La spia si accende quando la leva di comando
luci di direzione (frecce) viene spostata verso il
basso o, assieme alla freccia destra, quando viene
premuto il pulsante luci di emergenza.
F

147
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
REGOLATORE DI VELOCITÀ
COSTANTE (CRUISE CONTROL)
(verde) (per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende ruotando la ghiera del Cruise Control
in posizione ON.
Il display visualizza il messaggio dedicato.
Ü
LUCI ABBAGLIANTI (blu)
La spia si accende attivando le luci abbaglianti.
1
LUCI RETRONEBBIA (giallo ambra)
La spia si accende attivando le luci retronebbia
posteriori.
4
INCOMPLETA CHIUSURA PORTE
(rossa)
Il simbolo viene visualizzato sul display quando
una o più porte o il portellone bagagliaio non sono
perfettamente chiusi.
Il display visualizza il messaggio dedicato.
Con porte aperte e vettura in movimento, viene emessa
una segnalazione acustica.
´
INSUFFICIENTE LIVELLO OLIO
MOTORE (rossa)
Il simbolo viene visualizzato sul display quando
il livello olio motore scende sotto il valore minimo
previsto. Ripristinare il corretto livello olio motore
(vedere “Verifica dei livelli” nel capitolo “Manutenzione
e cura”).
Il display visualizza il messaggio dedicato.
k
SEGNALAZIONE GENERICA
(giallo ambra)
Avaria sensore pressione olio motore
Il simbolo viene visualizzato sul display quando viene
rilevata un’anomalia al sensore pressione olio motore.
Rivolgersi il più presto possibile alla Rete Assistenziale
Abarth per far eliminare l’anomalia.
è
AVARIA GUIDA ELETTRICA
(rossa)
Quando il simbolo è visualizzato sul display,
non si ha l’effetto del servosterzo elettrico e lo sforzo
sul volante aumenta sensibilmente pur mantenendo la
possibilità di sterzare la vettura: rivolgersi alla Rete
Assistenziale Abarth.
Il display visualizza il messaggio dedicato.
g

148
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVARIA SISTEMA PROTEZIONE
VEICOLO - FIAT CODE
(giallo ambra)
(per versioni/mercati, dove previsto)
La visualizzazione del simbolo sul display (unitamente
alla visualizzazione del messaggio dedicato) segnala
l’avaria del sistema Fiat Code o, se presente, del sistema
di allarme: in questo caso rivolgersi appena possibile alla
Rete Assistenziale Abarth.
Y
USURA PASTIGLIE FRENO
(giallo ambra)
Il simbolo viene visualizzato sul display quando
le pastiglie freno anteriori risultano usurate; in tal caso
provvedere alla sostituzione appena possibile.
Il display visualizza il messaggio dedicato.
d
AVARIA LUCI ESTERNE
(giallo ambra)
(per versioni/mercati, dove previsto)
Il simbolo viene visualizzato sul display quando
viene rilevata una anomalia ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
– luci targa
– luci D.R.L.
Il display visualizza il messaggio dedicato.
L’anomalia riferita a queste lampade potrebbe essere la
bruciatura di una o più lampade, la bruciatura del
relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
W
SISTEMA BLOCCO CARBURANTE
(giallo ambra)
Il simbolo viene visualizzato sul display quando
il sistema blocco carburante è intervenuto.
Il display visualizza il messaggio dedicato.
Per la procedura di ripristino del sistema vedere
“Sistema blocco carburante” nel capitolo “Conoscenza
della vettura”.
s
MODALITÀ SPORT
Il simbolo viene visualizzato sul display quando
è inserita la modalità di guida “Sport” e rimane spento
quando è inserita la modalità “Normal” (vedere
“Sistema controllo dinamica vettura Manettino Abarth”
nel capitolo “Conoscenza della vettura”).S

149
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
VERIFICA PRESSIONE PNEUMATICI
(giallo ambra)
INSUFFICIENTE PRESSIONE
PNEUMATICI (giallo ambra)
PRESSIONE PNEUMATICI NON
ADATTA ALLA VELOCITÁ
(giallo ambra)
(per versioni/mercati, dove previsto)
Verifica pressione pneumatici
Il simbolo viene visualizzato sul display per identificare il
pneumatico sgonfio. Nel caso in cui due o più
pneumatici risultassero sgonfi, il display visualizzerà in
successione le indicazioni relative a ciascun pneumatico.
In questo caso si consiglia di procedere il più presto
possibile al ripristino dei corretti valori di pressione
(vedere paragrafo “Pressioni di gonfiaggio a freddo” nel
capitolo “Dati Tecnici”).
Insufficiente pressione pneumatici
Il simbolo viene visualizzato sul display se la pressione di
uno o più pneumatici scende sotto la soglia prestabilita.
In questo modo il sistema T.P.M.S. avvisa il conducente
segnalando la possibilità di pneumatico/i
pericolosamente sgonfio/i e quindi di una probabile
foratura.
n
AVVERTENZA Non proseguire la marcia con uno o più
pneumatici sgonfi, poiché la guidabilità della vettura può
essere compromessa. Arrestare la vettura evitando di
frenare e sterzare bruscamente. Provvedere alla
riparazione mediante l’apposito kit (vedere il paragrafo
“Kit di riparazione rapida pneumatici Fix&Go
Automatic” nel capitolo “In emergenza”) e rivolgersi il
più presto possibile alla Rete Assistenziale Abarth.

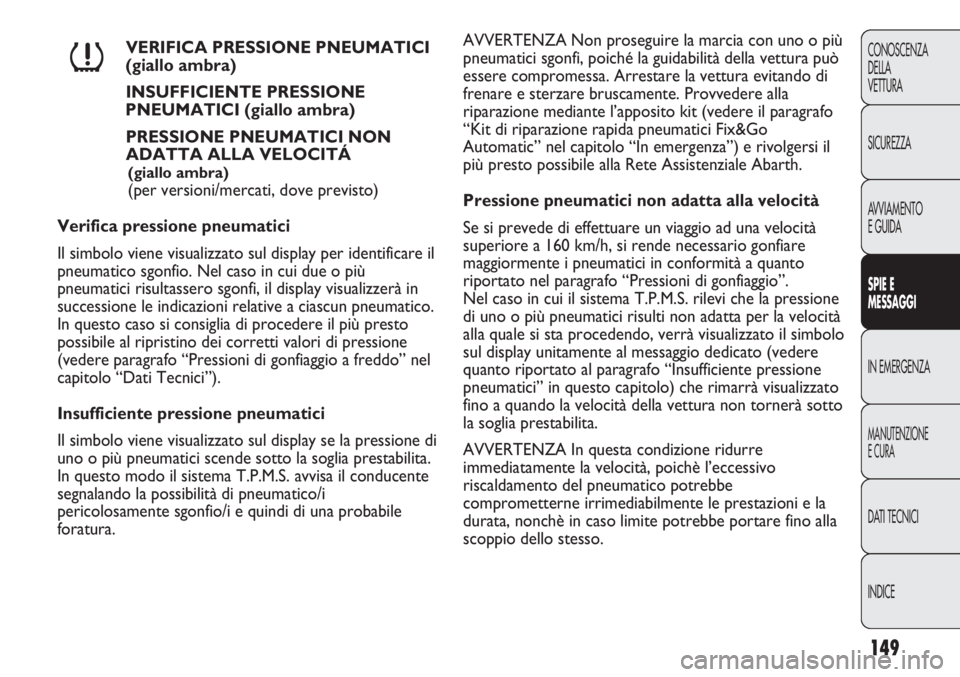

Pressione pneumatici non adatta alla velocità
Se si prevede di effettuare un viaggio ad una velocità
superiore a 160 km/h, si rende necessario gonfiare
maggiormente i pneumatici in conformità a quanto
riportato nel paragrafo “Pressioni di gonfiaggio”.
Nel caso in cui il sistema T.P.M.S. rilevi che la pressione
di uno o più pneumatici risulti non adatta per la velocità
alla quale si sta procedendo, verrà visualizzato il simbolo
sul display unitamente al messaggio dedicato (vedere
quanto riportato al paragrafo “Insufficiente pressione
pneumatici” in questo capitolo) che rimarrà visualizzato
fino a quando la velocità della vettura non tornerà sotto
la soglia prestabilita.
AVVERTENZA In questa condizione ridurre
immediatamente la velocità, poichè l’eccessivo
riscaldamento del pneumatico potrebbe
comprometterne irrimediabilmente le prestazioni e la
durata, nonchè in caso limite potrebbe portare fino alla
scoppio dello stesso.

150
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Disturbi a radio frequenza
particolarmente intensi possono inibire
il corretto funzionamento del sistema T.P.M.S.
Tale condizione verrà segnalata al conducente
tramite un messaggio. La segnalazione
scomparirà automaticamente non appena il
disturbo a radiofrequenza cesserà di perturbare
il sistema.
ATTENZIONEAUTOMATISMO TERGICRISTALLO
NON DISPONIBILE (giallo ambra)
Il simbolo viene visualizzato sul display quando
non è disponibile il controllo automatico del
tergicristallo, che ne adatta la velocità di funzionamento
alla velocità della vettura.
Il display visualizza il messaggio dedicato.
u
POSSIBILE PRESENZA GHIACCIO
SU STRADA
Quando la temperatura esterna raggiunge o
scende sotto i 3°C, l’indicazione della temperatura
esterna lampeggia ed appare il simbolo
❄sul display per
segnalare la possibile presenza di ghiaccio su strada.
Il display visualizza il messaggio dedicato.
❄
SERVICE SCADUTO
Il display visualizza il messaggio dedicato per
indicare la scadenza della manutenzione
programmata. õ
AVARIA ALTERNATORE
(BATTERIA) (rossa)
Se il simbolo viene visualizzato sul display
rivolgersi immediatamente alla Rete Assistenziale
Abarth.
Il display visualizza il messaggio dedicato.w
SUPERAMENTO LIMITE DI
VELOCITÀ (rossa)
Il simbolo viene visualizzato sul display quando
la vettura supera il valore di velocità limite
impostato (vedere “Display multifunzionale
riconfigurabile” nel capitolo “Conoscenza della
vettura”).
12 0

AVVIAMENTO DEL MOTORE
AVVIAMENTO DI EMERGENZA
Se la spia
Ysul quadro strumenti rimane accesa a luce
fissa, rivolgersi immediatamente alla Rete Assistenziale
Abarth.
IN EMERGENZA
In situazione di emergenza si consiglia di telefonare al numero verde reperibile sul Libretto di Garanzia. Risulta
inoltre possibile connettersi al sito www.fiat.com per ricercare la Rete Assistenziale Abarth più vicina.
Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono provocare
scariche elettriche di notevole intensità. Inoltre
il liquido contenuto nella batteria è velenoso e
corrosivo, evitarne il contatto con la pelle e gli
occhi. Si raccomanda di non avvicinarsi alla
batteria con fiamme libere o sigarette accese e
di non provocare scintille.
ATTENZIONE
AVVERTENZA Per la procedura di avviamento con
batteria ausiliaria, consultare il capitolo “Conoscenza
della vettura” al paragrafo “Sistema Start&Stop”.
fig. 126F0U187Ab
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA
SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
151
AVVIAMENTO CON BATTERIA AUSILIARIA
fig. 126
Se la batteria è scarica, è possibile avviare il motore
utilizzando un’altra batteria, con capacità uguale o poco
superiore rispetto a quella scarica. Si consiglia di rivolgersi
alla Rete Assistenziale Abarth per il controllo/sostituzione
batteria.
