2012 Abarth Punto Evo Libretto Uso Manutenzione (in Italian)

Verificare sempre che il sedile sia ben
bloccato sulle guide, provando a
spingerlo avanti ed indietro.
ATTENZIONE
I rivestimenti in tessuto della vostra
vettura sono dimensionati per resistere a
lungo all'usura derivante dall'utilizzo
normale del mezzo. Tuttavia, è assolutamente
necessario evitare sfregamenti traumatici e/o
prolungati con accessori di abbigliamento quali
fibbie metalliche, borchie, fissaggi in Velcro e
simili, in quanto gli stessi, agendo in modo
localizzato e con una elevata pressione sui filati,
potrebbero provocare la rottura di alcuni fili con
conseguente danneggiamento della fodera.

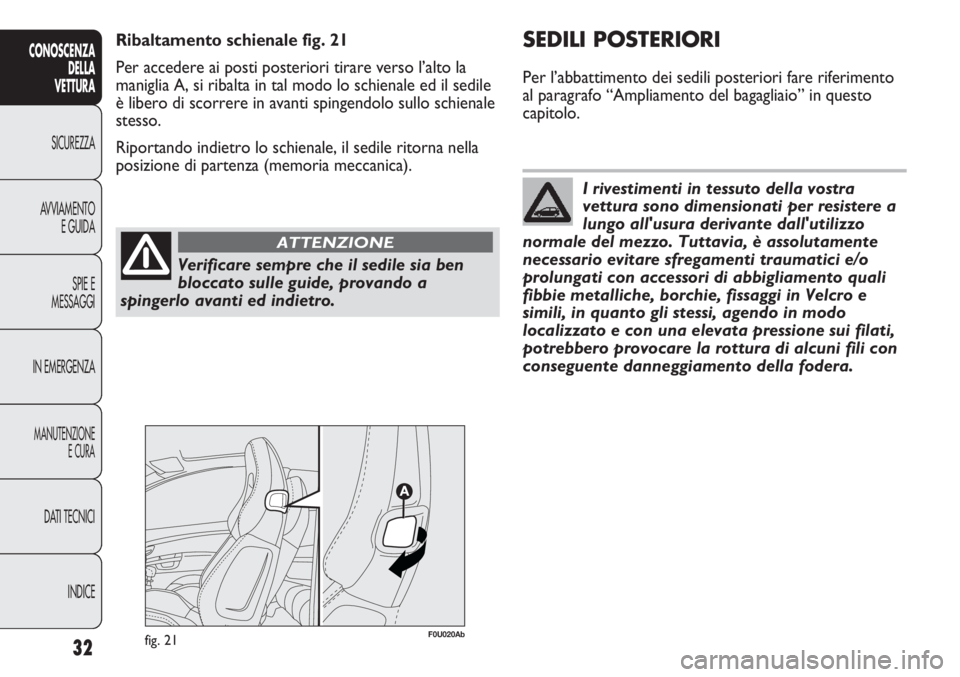

Ribaltamento schienale fig. 21
Per accedere ai posti posteriori tirare verso l’alto la
maniglia A, si ribalta in tal modo lo schienale ed il sedile
è libero di scorrere in avanti spingendolo sullo schienale
stesso.
Riportando indietro lo schienale, il sedile ritorna nella
posizione di partenza (memoria meccanica).
fig. 21F0U020Ab
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
32
SEDILI POSTERIORI
Per l’abbattimento dei sedili posteriori fare riferimento
al paragrafo “Ampliamento del bagagliaio” in questo
capitolo.

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
33

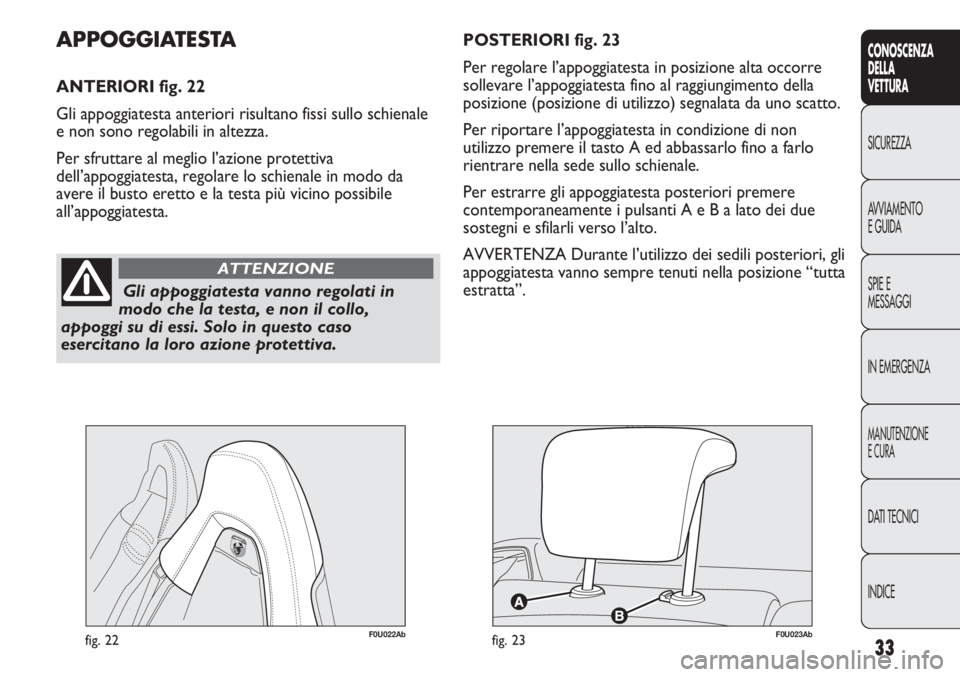

Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo,
appoggi su di essi. Solo in questo caso
esercitano la loro azione protettiva.
ATTENZIONE
POSTERIORI fig. 23
Per regolare l’appoggiatesta in posizione alta occorre
sollevare l’appoggiatesta fino al raggiungimento della
posizione (posizione di utilizzo) segnalata da uno scatto.
Per riportare l’appoggiatesta in condizione di non
utilizzo premere il tasto A ed abbassarlo fino a farlo
rientrare nella sede sullo schienale.
Per estrarre gli appoggiatesta posteriori premere
contemporaneamente i pulsanti A e B a lato dei due
sostegni e sfilarli verso l’alto.
AVVERTENZA Durante l’utilizzo dei sedili posteriori, gli
appoggiatesta vanno sempre tenuti nella posizione “tutta
estratta”.APPOGGIATESTA
ANTERIORI fig. 22
Gli appoggiatesta anteriori risultano fissi sullo schienale
e non sono regolabili in altezza.
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in modo da
avere il busto eretto e la testa più vicino possibile
all’appoggiatesta.
fig. 22F0U022Abfig. 23F0U023Ab

Le regolazioni vanno eseguite solo con
vettura ferma e motore spento.
ATTENZIONE
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
34

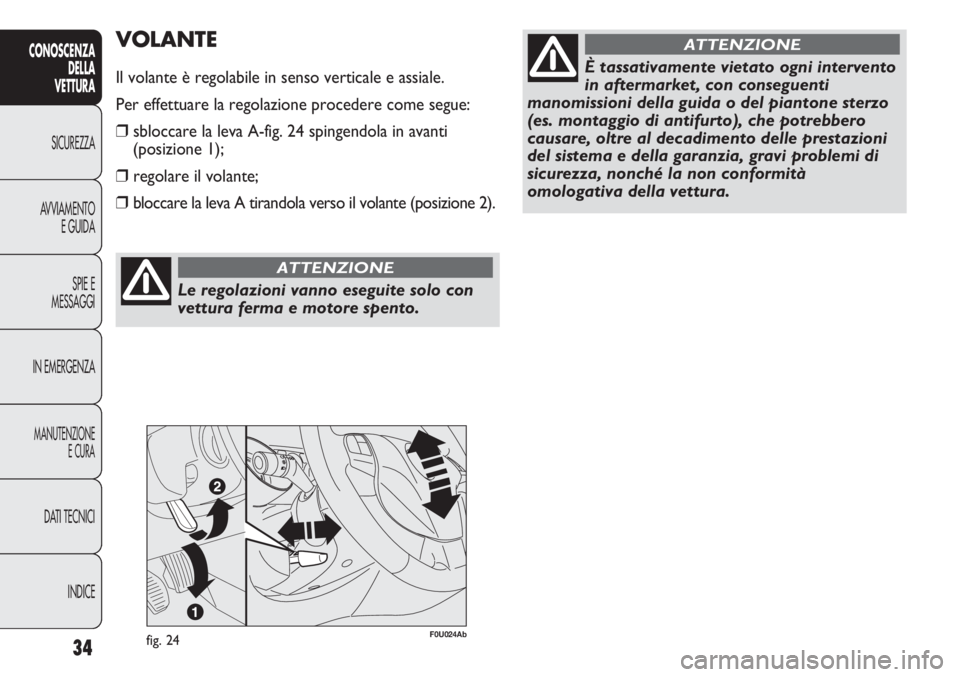

VOLANTE
Il volante è regolabile in senso verticale e assiale.
Per effettuare la regolazione procedere come segue:
❒sbloccare la leva A-fig. 24 spingendola in avanti
(posizione 1);
❒regolare il volante;
❒bloccare la leva A tirandola verso il volante (posizione 2).
fig. 24F0U024Ab
È tassativamente vietato ogni intervento
in aftermarket, con conseguenti
manomissioni della guida o del piantone sterzo
(es. montaggio di antifurto), che potrebbero
causare, oltre al decadimento delle prestazioni
del sistema e della garanzia, gravi problemi di
sicurezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
35

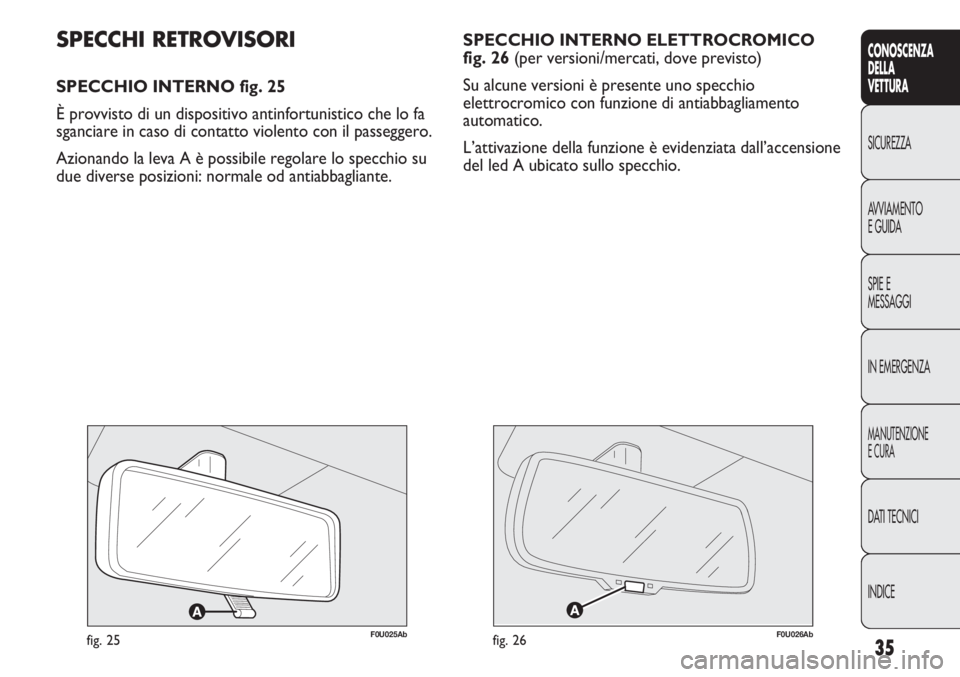

SPECCHIO INTERNO ELETTROCROMICO
fig. 26 (per versioni/mercati, dove previsto)
Su alcune versioni è presente uno specchio
elettrocromico con funzione di antiabbagliamento
automatico.
L’attivazione della funzione è evidenziata dall’accensione
del led A ubicato sullo specchio.
F0U025Abfig. 25
SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 25
È provvisto di un dispositivo antinfortunistico che lo fa
sganciare in caso di contatto violento con il passeggero.
Azionando la leva A è possibile regolare lo specchio su
due diverse posizioni: normale od antiabbagliante.
F0U026Abfig. 26

F0U027Abfig. 27
SPECCHI ESTERNI
Regolazione fig. 27
È possibile solo con chiave di avviamento in posizione
MAR.
Per effettuare la regolazione procedere come segue:
❒mediante l’interruttore B selezionare lo specchio
(sinistro o destro) su cui eseguire la regolazione;
❒regolare lo specchio, agendo nei quattro sensi
sull’interruttore C.
Ripiegamento
In caso di necessità (per esempio quando l’ingombro
dello specchio crea difficoltà in un passaggio stretto) è
possibile ripiegare gli specchi spostandoli dalla posizione
1-fig. 28 alla posizione 2.
36
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Lo specchio retrovisore esterno lato
guida, essendo curvo, altera leggermente
la percezione della distanza.
ATTENZIONE
Sbrinamento/disappannamento
(per versioni/mercati, dove previsto)
Gli specchi sono dotati di resistenze che entrano in
funzione quando si aziona il lunotto termico (premendo
il pulsante
().
AVVERTENZA La funzione è temporizzata e viene
disattivata automaticamente dopo alcuni minuti.
Durante la marcia gli specchi devono
sempre essere in posizione 1-fig. 28.
F0U028Abfig. 28

37
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 29
F0U029Ab

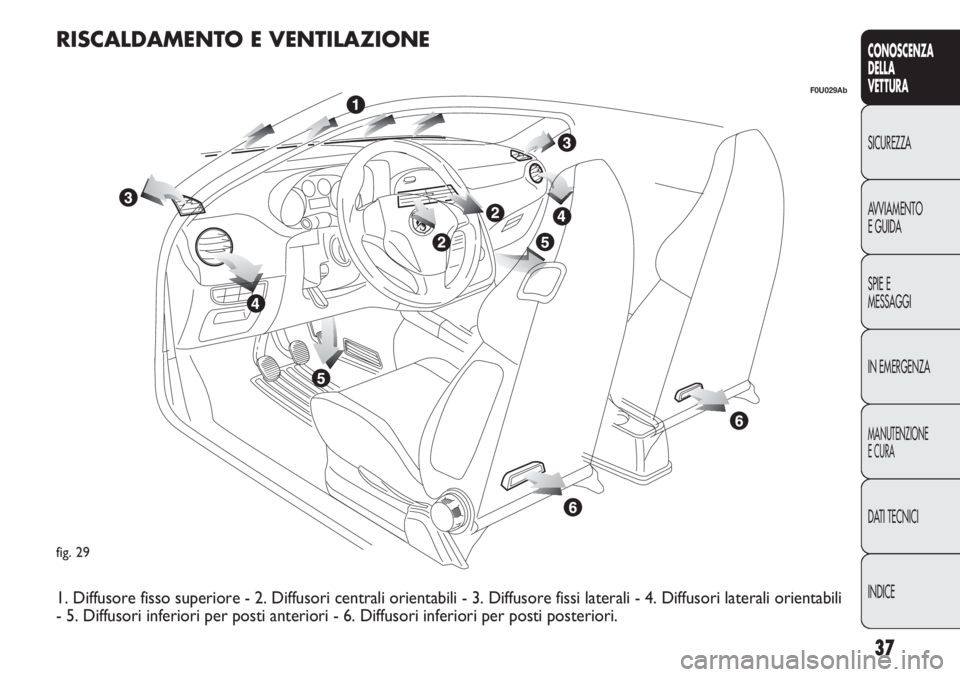

RISCALDAMENTO E VENTILAZIONE
1. Diffusore fisso superiore - 2. Diffusori centrali orientabili - 3. Diffusore fissi laterali - 4. Diffusori laterali orientabili
- 5. Diffusori inferiori per posti anteriori - 6. Diffusori inferiori per posti posteriori.

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
38
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32
APERTURA/CHIUSURA DIFFUSORI
Per aprire/chiudere i diffusori di aria, agire sulla rotella
fig. 32.
ç= diffusori chiuso
å= diffusore aperto DIFFUSORI ORIENTABILI E REGOLABILI
LATERALI E CENTRALI fig. 30-31-32
A Diffusore fisso per vetri laterali.
B Diffusori laterali orientabili.
C Diffusori centrali orientabili.
I diffusori A non sono orientabili.
Per utilizzare i diffusori B e C, agire sul relativo
dispositivo in modo da poterli orientare nella posizione
desiderata.

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
39
CLIMATIZZATORE MANUALE
COMANDI fig. 33
Manopola A per la regolazione della
temperatura dell’aria (miscelazione aria
calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Manopola B per attivazione/ regolazione
ventilatore
p0= ventilatore spento
1-2-3= velocità di ventilazione
4
-= ventilazione alla massima velocitàManopola C per la distribuzione
dell’aria
¶per avere aria alle bocchette centrali e laterali;
ßper inviare aria ai piedi ed avere alle bocchette
plancia una temperatura leggermente più bassa, in
condizioni di temperatura intermedia;
©per riscaldamento con temperatura esterna rigida:
per avere la massima portata di aria sui piedi;
®per riscaldare i piedi e contemporaneamente
disappannare il parabrezza;
-per disappannare velocemente il parabrezza.
Pulsante D per inserimento/disinserimento
ricircolo aria
Premendo il pulsante (led sul pulsante acceso) avviene
l’inserimento del ricircolo aria interna.
Premendo nuovamente il pulsante (led sul pulsante
spento) avviene il disinserimento del ricircolo aria
interna.
Pulsante E per inserimento/disinserimento
climatizzatore
Premendo il pulsante (led sul pulsante acceso) avviene
l’inserimento del climatizzatore.
Premendo nuovamente il pulsante (led sul pulsante
spento) avviene il disinserimento del climatizzatore.
fig. 33F0U033Ab
