2012 Abarth Punto Evo Libretto Uso Manutenzione (in Italian)

ABARTHPUNTOEVO
USO E MANUTENZIONE

Egregio Cliente,
La ringraziamo per aver preferito Abarth e ci congratuliamo per aver scelto una Abarth Punto Evo.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso della vettura che l’aiuteranno a
sfruttare a fondo le doti tecniche della Sua Abarth.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Abarth offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒la gamma dei servizi aggiuntivi riservati ai Clienti Abarth.
Buona lettura, dunque, e buon viaggio!
❒USO E MANUTENZIONE 1-220
❒AUTORADIO 221-254

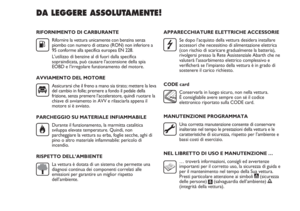

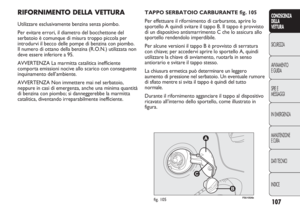

RIFORNIMENTO DI CARBURANTE
Rifornire la vettura unicamente con benzina senza
piombo con numero di ottano (RON) non inferiore a
95 conforme alla specifica europea EN 228.
L’utilizzo di benzine al di fuori dalla specifica
sopraindicata, può causare l’accensione della spia
EOBD e l’irregolare funzionamento del motore.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere la leva
del cambio in folle; premere a fondo il pedale della
frizione, senza premere l’acceleratore, quindi ruotare la
chiave di avviamento in AVV e rilasciarla appena il
motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non
parcheggiare la vettura su erba, foglie secche, aghi di
pino o altro materiale infiammabile: pericolo di
incendio.
RISPETTO DELL’AMBIENTE
La vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati alle
emissioni per garantire un miglior rispetto
dell’ambiente.APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto della vettura desidera installare
accessori che necessitino di alimentazione elettrica
(con rischio di scaricare gradualmente la batteria),
rivolgersi presso la Rete Assistenziale Abarth che ne
valuterà l’assorbimento elettrico complessivo e
verificherà se l’impianto della vettura è in grado di
sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nella vettura.
È consigliabile avere sempre con sé il codice
elettronico riportato sulla CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e le
caratteristiche di sicurezza, rispetto per l’ambiente e
bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida e
per il mantenimento nel tempo della Sua vettura.
Presti particolare attenzione ai simboli
"(sicurezza
delle persone)
#(salvaguardia dell’ambiente) !(integrità della vettura).
DA LEGGERE ASSOLUTAMENTE!
K



CONOSCENZA DELLA VETTURA

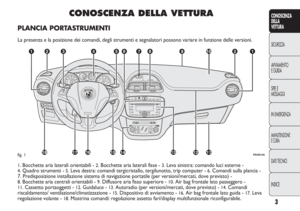

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
F0U001Abfig. 1
1.Bocchette aria laterali orientabili - 2.Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne -
4.Quadro strumenti - 5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi sulla plancia -
7. Predisposizione installazione sistema di navigazione portatile (per versioni/mercati, dove previsto) -
8.Bocchette aria centrali orientabili - 9.Diffusore aria fisso superiore - 10.Air bag frontale lato passeggero -
11.Cassetto portaoggetti - 12.Guidaluce - 13.Autoradio (per versioni/mercati, dove previsto) - 14.Comandi
riscaldamento/ ventilazione/climatizzazione -
15.Dispositivo di avviamento - 16.Air bag frontale lato guida - 17. Leva
regolazione volante -
18.Mostrina comandi: regolazione assetto fari/display multifunzionale riconfigurabile.
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
3

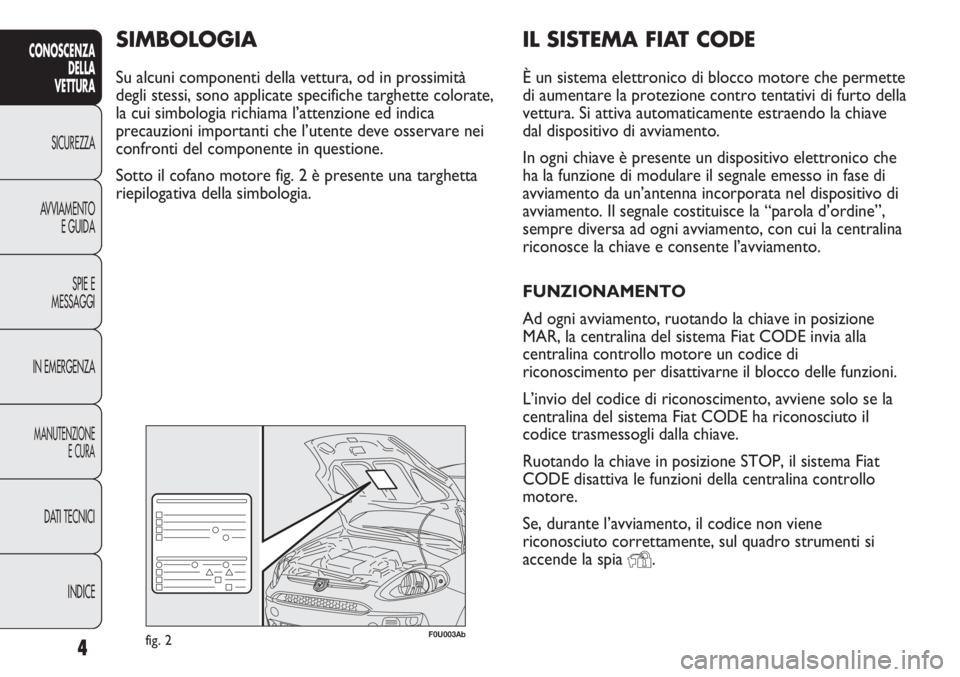

IL SISTEMA FIAT CODE
È un sistema elettronico di blocco motore che permette
di aumentare la protezione contro tentativi di furto della
vettura. Si attiva automaticamente estraendo la chiave
dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico che
ha la funzione di modulare il segnale emesso in fase di
avviamento da un’antenna incorporata nel dispositivo di
avviamento. Il segnale costituisce la “parola d’ordine”,
sempre diversa ad ogni avviamento, con cui la centralina
riconosce la chiave e consente l’avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione
MAR, la centralina del sistema Fiat CODE invia alla
centralina controllo motore un codice di
riconoscimento per disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, avviene solo se la
centralina del sistema Fiat CODE ha riconosciuto il
codice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP, il sistema Fiat
CODE disattiva le funzioni della centralina controllo
motore.
Se, durante l’avviamento, il codice non viene
riconosciuto correttamente, sul quadro strumenti si
accende la spia
Y.
SIMBOLOGIA
Su alcuni componenti della vettura, od in prossimità
degli stessi, sono applicate specifiche targhette colorate,
la cui simbologia richiama l’attenzione ed indica
precauzioni importanti che l’utente deve osservare nei
confronti del componente in questione.

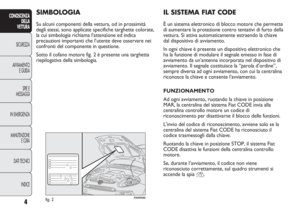

Sotto il cofano motore fig. 2 è presente una targhetta
riepilogativa della simbologia.
F0U003Abfig. 2
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZASPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
4

LE CHIAVI

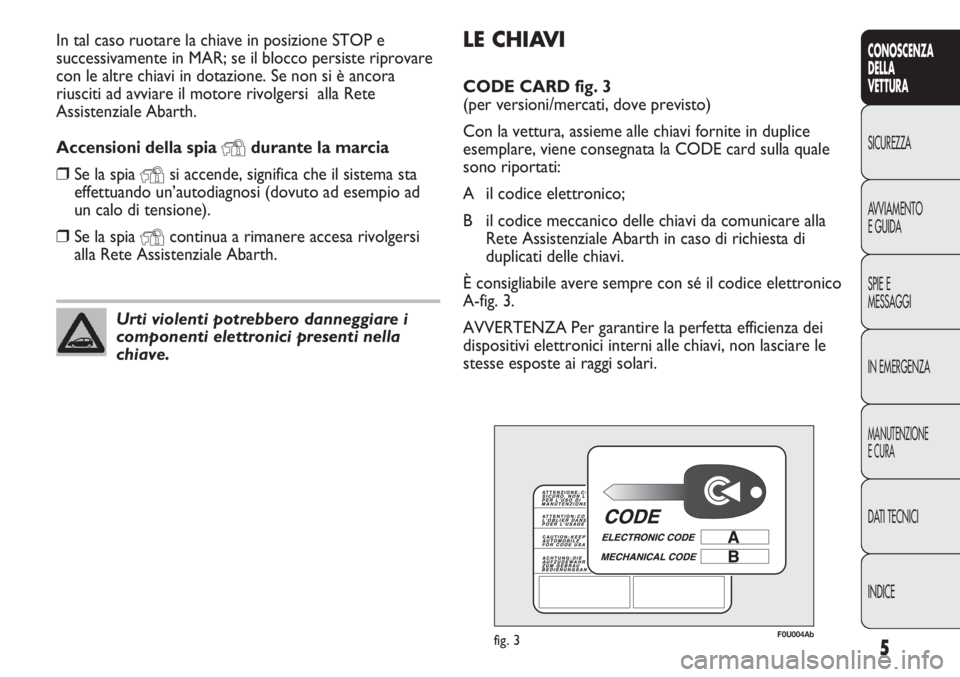

CODE CARD fig. 3
(per versioni/mercati, dove previsto)
Con la vettura, assieme alle chiavi fornite in duplice
esemplare, viene consegnata la CODE card sulla quale
sono riportati:
A il codice elettronico;
B il codice meccanico delle chiavi da comunicare alla
Rete Assistenziale Abarth in caso di richiesta di
duplicati delle chiavi.
È consigliabile avere sempre con sé il codice elettronico
A-fig. 3.
AVVERTENZA Per garantire la perfetta efficienza dei
dispositivi elettronici interni alle chiavi, non lasciare le
stesse esposte ai raggi solari. In tal caso ruotare la chiave in posizione STOP e
successivamente in MAR; se il blocco persiste riprovare
con le altre chiavi in dotazione. Se non si è ancora
riusciti ad avviare il motore rivolgersi alla Rete
Assistenziale Abarth.
Accensioni della spia
Ydurante la marcia
❒Se la spia Ysi accende, significa che il sistema sta
effettuando un’autodiagnosi (dovuto ad esempio ad
un calo di tensione).
❒Se la spia Ycontinua a rimanere accesa rivolgersi
alla Rete Assistenziale Abarth.
Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave.
F0U004Abfig. 3
INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
5

6
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U005Abfig. 4
CHIAVE CON TELECOMANDO fig. 4
L’inserto metallico A aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒il blocco/sblocco tappo carburante (per versioni/
mercati, dove previsto);
Premendo il pulsante B si consente l’apertura/chiusura
dell’inserto metallico.
In caso di cambio di proprietà della
vettura è indispensabile che il nuovo
proprietario entri in possesso di tutte le
chiavi e della CODE card.
Premere il pulsante B solo quando la
chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti deteriorabili
(ad esempio gli abiti). Non lasciare la chiave
incustodita per evitare che qualcuno,
specialmente i bambini, possa maneggiarla e
premere inavvertitamente il pulsante.
ATTENZIONE
Il pulsante Ëaziona lo sblocco porte e portellone
bagagliaio.
Il pulsante Áaziona il blocco porte e portellone
bagagliaio.
Il pulsante
Raziona l’apertura del portellone bagagliaio
a distanza.
Effettuando lo sblocco delle porte, si accendono, per un
tempo prestabilito, le luci della plafoniera interna.

7
F0U006Abfig. 5F0U007Abfig. 6
Sostituzione pila chiave con telecomando fig. 6
Per sostituire la pila procedere come segue:
❒premere il pulsante A e portare l’inserto metallico B
in posizione di apertura;
❒ruotare la vite C su :utilizzando un cacciavite a
punta fine;
❒estrarre il cassetto portabatteria D e sostituire la pila
E rispettando le polarità;
❒reinserire il cassetto portabatteria D all’interno della
chiave e bloccarlo ruotando la vite C su
Á. Segnalazioni led su plancia fig. 5
Effettuando il blocco porte il led sul pulsante A si
accende per circa 3 secondi dopodiché inizia a
lampeggiare (funzione di deterrenza).
Se effettuando il blocco porte, una o più porte o il
portellone bagagliaio non sono chiuse correttamente, il
led lampeggia velocemente insieme agli indicatori di
direzione.
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
