224
AUTORADIO
Allestimento Audio Hi-Fi
(per versioni/mercati, dove previsto)
Altoparlanti anteriori
❒N° 2 tweeter montati su mostrina maniglia apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore;
❒N° 1 Box sub-woofer posizionato nel vano baule (lato
destro);
❒N° 1 amplificatore audio multicanale ASP montato nel

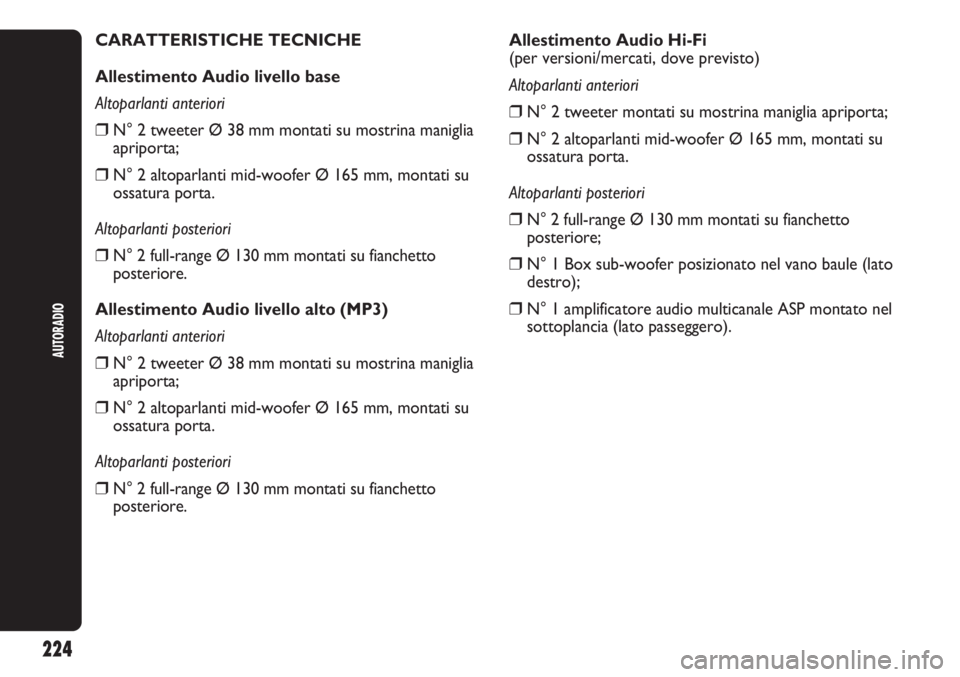

sottoplancia (lato passeggero). CARATTERISTICHE TECNICHE
Allestimento Audio livello base
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.
Allestimento Audio livello alto (MP3)
Altoparlanti anteriori
❒N° 2 tweeter Ø 38 mm montati su mostrina maniglia
apriporta;
❒N° 2 altoparlanti mid-woofer Ø 165 mm, montati su
ossatura porta.
Altoparlanti posteriori
❒N° 2 full-range Ø 130 mm montati su fianchetto
posteriore.

225
AUTORADIO
GUIDA RAPIDA
Tasto
FM
AM
MEDIA
FUNZIONI GENERALI
Accensione
Spegnimento
Selezione sorgente radio FM1, FM2, FM Autostore
Selezione sorgente radio MW1, MW2
Selezione sorgente CD/Media Player (solo con Blue&Me™)/
AUX (solo con Blue&Me™)
Modalità
Pressione breve tasto
Pressione breve tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
Pressione breve ciclica tasto
F0U0542m
gON/OFF fig. 1

Tasto
1 2 3 4 5 6
FUNZIONI RADIO
Ricerca stazione radio:
– Ricerca automatica
– Ricerca manuale
Memorizzazione stazione radio corrente
Richiamo stazione memorizzata
Modalità
Ricerca automatica: pressione tasti ¯o ˙
(pressione prolungata per avanzamento veloce)
Ricerca manuale: pressione tasti ▲o ▼
(pressione prolungata per avanzamento veloce)
Pressione prolungata tasti rispettivamente per preset
memorie da 1 a 6
Pressione breve tasti rispettivamente per preset
memorie da 1 a 6
Tasto
MUTE
AUDIO
MENU
FUNZIONI GENERALI
Attivazione/disattivazione volume (Mute/Pausa)
Regolazioni audio: toni bassi (BASS), toni alti
(TREBLE), bilanciamento sx/dx (BALANCE),
bilanciamento anteriore/posteriore (FADER)
Regolazione funzioni avanzate
Regolazione volume
Modalità
Pressione breve tasto
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Attivazione menu: pressione breve tasto
Scelta del tipo di regolazione: pressione dei tasti ▲o ▼
Regolazione dei valori: pressione dei tasti ¯o ˙
Rotazione sx/dx ghiera girevole
AUTORADIO
226

AUTORADIO
227
Tasto
˚EJECT
FUNZIONI CD
Espulsione CD
Riproduzione brano precedente/successivo
Riavvolgimento/Avanzamento rapido brano CD
Riproduzione cartella precedente/successivo (per CD-MP3)
Modalità
Pressione breve tasto
Pressione breve tasti ¯o ˙
Pressione prolungata tasti ¯o ˙
Pressione breve tasti ▲o ▼
FUNZIONI Media Player
(solo con BlueMe™)
Selezione cartella/artista/genere/album precedente/
successivo in funzione della modalità di selezione attiva
Riproduzione brano precedente/successivo
Modalità
Pressione breve tasto
Pressione breve tasto
Tasto

COMANDI AL VOLANTE
(per versioni/mercati, dove previsto)
F0U518Ab
Tasto
&
+
–
SRC
▲
▼
FUNZIONE
Inserimento/disinserimento AudioMute (modalità Radio)
o funzione Pausa (modalità MP3 o Media Player solo con
BlueMe™)
Aumento volume
Diminuzione volume
Selezione gamma di frequenza Radio (FM1, FM2, FMT, FMA,
MW1, MW2) e fonti di ascolto (Radio, MP3 o Media Player
solo con BlueMe™)/AUX (solo con BlueMe™)
Radio: ricerca automatica dell’emittente sintonizzabile
successiva
CD/CD MP3: selezione brano successivo
Radio: ricerca automatica dell’emittente sintonizzabile
precedente
CD/CD MP3: selezione brano precedenteModalità
Pressione breve tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
Pressione tasto
AUTORADIO
228
fig. 2

AUTORADIO
229

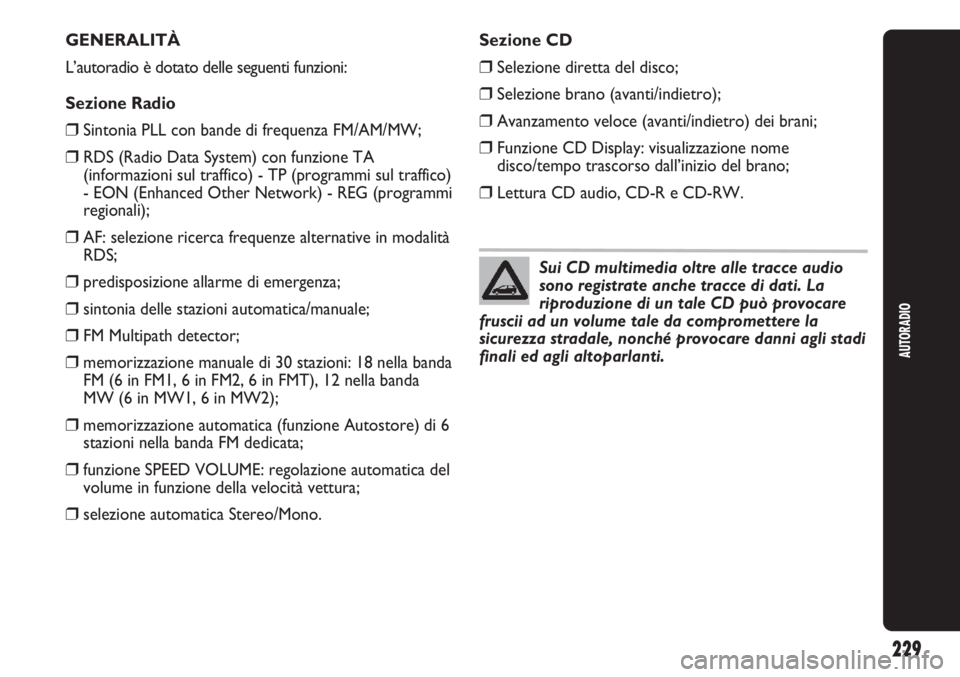

GENERALITÀ
L’autoradio è dotato delle seguenti funzioni:
Sezione Radio
❒Sintonia PLL con bande di frequenza FM/AM/MW;
❒RDS (Radio Data System) con funzione TA
(informazioni sul traffico) - TP (programmi sul traffico)
- EON (Enhanced Other Network) - REG (programmi
regionali);
❒AF: selezione ricerca frequenze alternative in modalità
RDS;
❒predisposizione allarme di emergenza;
❒sintonia delle stazioni automatica/manuale;
❒FM Multipath detector;
❒memorizzazione manuale di 30 stazioni: 18 nella banda
FM (6 in FM1, 6 in FM2, 6 in FMT), 12 nella banda
MW (6 in MW1, 6 in MW2);
❒memorizzazione automatica (funzione Autostore) di 6
stazioni nella banda FM dedicata;
❒funzione SPEED VOLUME: regolazione automatica del
volume in funzione della velocità vettura;
❒selezione automatica Stereo/Mono.Sezione CD
❒Selezione diretta del disco;
❒Selezione brano (avanti/indietro);
❒Avanzamento veloce (avanti/indietro) dei brani;
❒Funzione CD Display: visualizzazione nome
disco/tempo trascorso dall’inizio del brano;
❒Lettura CD audio, CD-R e CD-RW.
Sui CD multimedia oltre alle tracce audio
sono registrate anche tracce di dati. La
riproduzione di un tale CD può provocare
fruscii ad un volume tale da compromettere la
sicurezza stradale, nonché provocare danni agli stadi
finali ed agli altoparlanti.

AUTORADIO
230
Sezione CD MP3
❒Funzione MP3-Info (ID3-TAG);
❒Selezione cartella (precedente/successiva);
❒Selezione brano (avanti/indietro);
❒Avanzamento veloce (avanti/indietro) dei brani;
❒Funzione MP3 Display: visualizzazione nome cartella,
informazioni ID3-TAG, tempo trascorso dall’inizio del
brano, nome del file);
❒Lettura CD audio o dati, CD-R e CD-RW.
Sezione Audio
❒Funzione Mute/Pause;
❒Funzione Soft Mute;
❒Funzione Loudness;
❒Equalizzatore grafico a 7 bande;
❒Regolazione separata toni bassi/acuti;
❒Bilanciamento canali destro/sinistro.Sezione Media Player
(solo con Blue&Me™)
Per la funzionalità del Media Player vedere quanto
descritto nel Supplemento Blue&Me™.
Sezione AUX
(solo con Blue&Me™)
❒Selezione sorgente AUX;
❒Funzione AUX Offset : allineamento del volume del
dispositivo portatile a quello delle altre sorgenti;
❒Lettura riproduttore portatile.

AUTORADIO
231

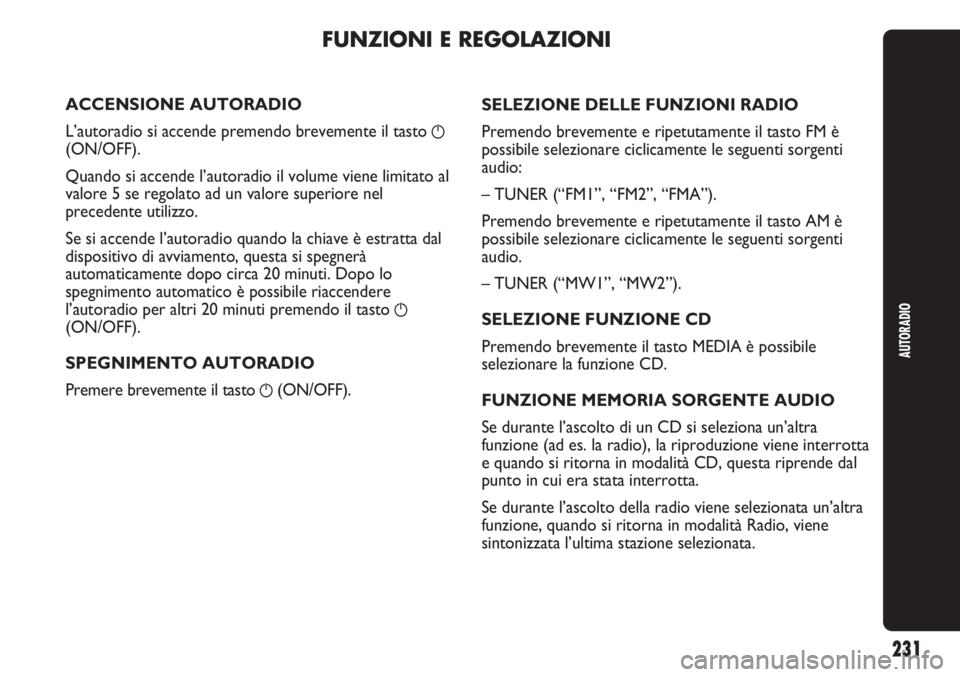

ACCENSIONE AUTORADIO
L’autoradio si accende premendo brevemente il tasto
g
(ON/OFF).
Quando si accende l’autoradio il volume viene limitato al
valore 5 se regolato ad un valore superiore nel
precedente utilizzo.
Se si accende l’autoradio quando la chiave è estratta dal
dispositivo di avviamento, questa si spegnerà
automaticamente dopo circa 20 minuti. Dopo lo
spegnimento automatico è possibile riaccendere
l’autoradio per altri 20 minuti premendo il tasto
g
(ON/OFF).
SPEGNIMENTO AUTORADIO
Premere brevemente il tasto
g(ON/OFF).
FUNZIONI E REGOLAZIONI
SELEZIONE DELLE FUNZIONI RADIO
Premendo brevemente e ripetutamente il tasto FM è
possibile selezionare ciclicamente le seguenti sorgenti
audio:
– TUNER (“FM1”, “FM2”, “FMA”).
Premendo brevemente e ripetutamente il tasto AM è
possibile selezionare ciclicamente le seguenti sorgenti
audio.
– TUNER (“MW1”, “MW2”).
SELEZIONE FUNZIONE CD
Premendo brevemente il tasto MEDIA è possibile
selezionare la funzione CD.
FUNZIONE MEMORIA SORGENTE AUDIO
Se durante l’ascolto di un CD si seleziona un’altra
funzione (ad es. la radio), la riproduzione viene interrotta
e quando si ritorna in modalità CD, questa riprende dal
punto in cui era stata interrotta.
Se durante l’ascolto della radio viene selezionata un’altra
funzione, quando si ritorna in modalità Radio, viene
sintonizzata l’ultima stazione selezionata.
