2012.5 Peugeot 308 SW BL Vodič za korisnike (in Croatian)

2
55
VIŠENAMJENSKI EKRAN

Izbornik "SETUP"


Jezici i glasovne funkcije
Ovdje možete:


- izabrati jezik prikaza (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),

- izabrati parametre prepoznavanja
glasa (uključivanje/isključivanje, sa-
vjeti za korištenje, upoznavanje gla-
sa...),

- namjestiti glasnoću umjetnog glasa.

Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata.

Princip sinkronizacije s GPS-om (GMT):


1.
Označite stavku "Synchronise with
GPS"; sat se tada namješta prema
univerzalnom vremenu GMT, uz
ažuriranje datuma.

2.
Navigatorom s tipkama za pomicanje
u 4 smjera postavite kurzor u polje
sati i pritisnite OK
.

3.
Okretanjem prstena izaberite vre-
mensku zonu.
Pazite, mijenjanjem ljetnog/zimskog
vremena, vremensku zonu treba
opet ručno izabrati.


Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju karte (dnevni/noćni ili
automatski prikaz).

Mjerne jedinice
Ovdje možete izabrati jedinice za tem-
peraturu (°C ili °F) i udaljenost (km ili
milje).



)
Izbornik "SETUP"
otvara se priti-
skom na tipku "SETUP"
. U njemu
možete izabrati jednu od sljedećih
funkcija:


- "Jezici i glasovne funkcije",

- "Datum i sat",

- "Postavke ekrana",

- "Mjerne jedinice",

- "Parametri sustava".

Parametri sustava
Ovdje možete vratiti sustav na tvorničke
postavke, pogledati verziju programa i
aktivirati nizanje tekstova.

Radi sigurnosti, kad vozač rukuje
višenamjenskim ekranom, vozilo
obavezno mora biti zaustavljeno.


*
Ovisno o tržištu.

2
56
VIŠENAMJENSKI EKRAN

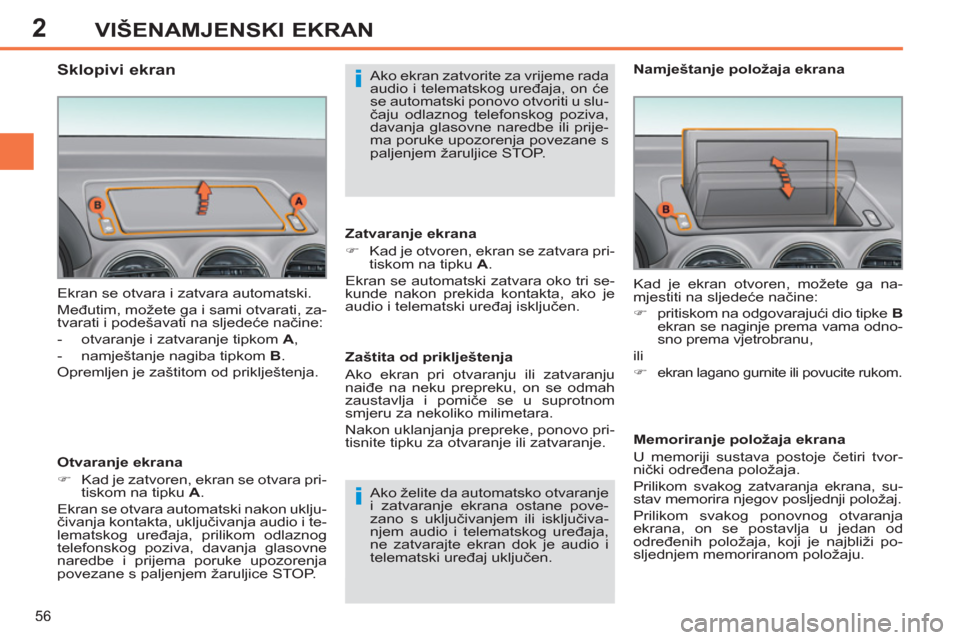

Ekran se otvara i zatvara automatski.
Međutim, možete ga i sami otvarati, za-
tvarati i podešavati na sljedeće načine:


- otvaranje i zatvaranje tipkom A
,

- namještanje nagiba tipkom B
.
Opremljen je zaštitom od priklještenja.

Otvaranje ekrana


)
Kad je zatvoren, ekran se otvara pri-
tiskom na tipku A
.
Ekran se otvara automatski nakon uklju-
čivanja kontakta, uključivanja audio i te-
lematskog uređaja, prilikom odlaznog
telefonskog poziva, davanja glasovne
naredbe i prijema poruke upozorenja
povezane s paljenjem žaruljice STOP.
Zatvaranje ekrana


)
Kad je otvoren, ekran se zatvara pri-
tiskom na tipku A
.
Ekran se automatski zatvara oko tri se-
kunde nakon prekida kontakta, ako je
audio i telematski uređaj isključen.
Ako želite da automatsko otvaranje
i zatvaranje ekrana ostane pove-
zano s uključivanjem ili isključiva-
njem audio i telematskog uređaja,
ne zatvarajte ekran dok je audio i
telematski uređaj uključen. Kad je ekran otvoren, možete ga na-
mjestiti na sljedeće načine:


)
pritiskom na odgovarajući dio tipke B

ekran se naginje prema vama odno-
sno prema vjetrobranu,
ili


)

ekran lagano gurnite ili povucite rukom.



Namještanje položaja ekrana

Zaštita od priklještenja
Ako ekran pri otvaranju ili zatvaranju
naiđe na neku prepreku, on se odmah
zaustavlja i pomiče se u suprotnom
smjeru za nekoliko milimetara.
Nakon uklanjanja prepreke, ponovo pri-
tisnite tipku za otvaranje ili zatvaranje.
Memoriranje položaja ekrana
U memoriji sustava postoje četiri tvor-
nički određena položaja.
Prilikom svakog zatvaranja ekrana, su-
stav memorira njegov posljednji položaj.
Prilikom svakog ponovnog otvaranja
ekrana, on se postavlja u jedan od
određenih položaja, koji je najbliži po-
sljednjem memoriranom položaju.
Ako ekran zatvorite za vrijeme rada
audio i telematskog uređaja, on će
se automatski ponovo otvoriti u slu-
čaju odlaznog telefonskog poziva,
davanja glasovne naredbe ili prije-
ma poruke upozorenja povezane s
paljenjem žaruljice STOP.


















Sklopivi ekran

2
57
VIŠENAMJENSKI EKRAN

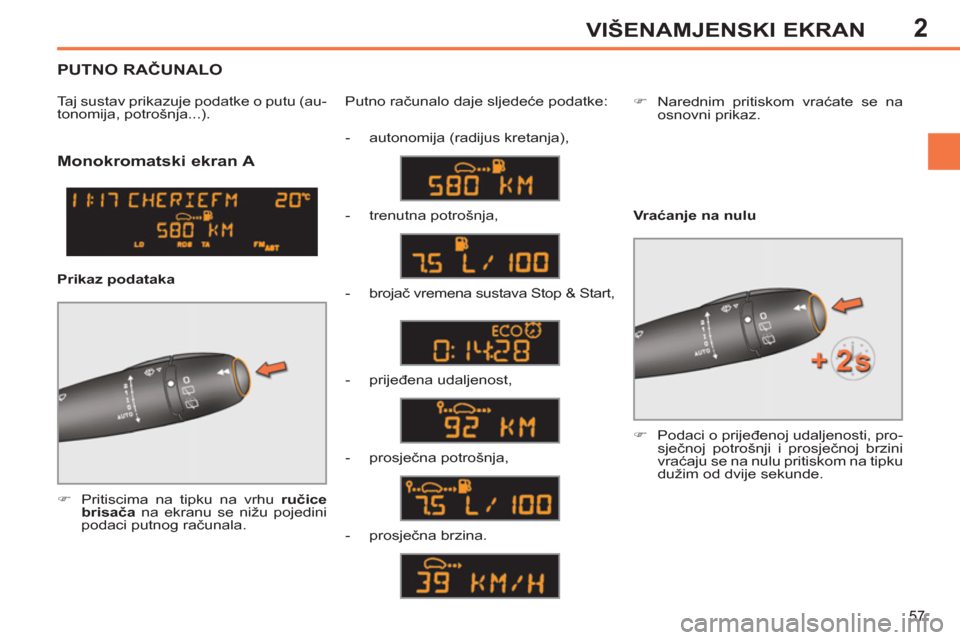

Monokromatski ekran A



)
Pritiscima na tipku na vrhu ručice
brisača
na ekranu se nižu pojedini
podaci putnog računala. Putno računalo daje sljedeće podatke:

Prikaz podataka

- autonomija (radijus kretanja),

- trenutna potrošnja,

- brojač vremena sustava Stop & Start,

- prijeđena udaljenost,

- prosječna potrošnja,
)
Narednim pritiskom vraćate se na
osnovni prikaz.


- prosječna brzina.
Vr aćanje na nulu


)
Podaci o prijeđenoj udaljenosti, pro-
sječnoj potrošnji i prosječnoj brzini
vraćaju se na nulu pritiskom na tipku
dužim od dvije sekunde.



PUTNO RAČUNALO


Taj sustav prikazuje podatke o putu (au-
tonomija, potrošnja...).

2
58
VIŠENAMJENSKI EKRAN

Prikazivanje podataka


)

Pritiscima na tipke sa strelicama pre-
ma gore ili prema dolje na navigatoru

uređaja WIP Com 3D na ekranu se
prikazuju pojedini podaci.














Monokromatski ekran C

Prikazivanje podataka na ekranu C
ili na malom središnjem ekranu na
ploči s instrumentima

Veliki središnji ekran na ploči s
instrumentima tipa 3

Mali središnji ekran na ploči
s instrumentima tipa 2

Podaci putnog računala prikazuju
se na višenamjenskom ekranu ili na
središnjem ekranu na ploči s instru-
mentima, ovisno o opremljenosti
vašeg vozila.




)
Podaci se prikazuju kratkim uzasto-
pnim pritiscima na ovu tipku.
Stalni prikaz (bira se tipkom "MODE"
na
upravljačkoj ploči uređaja WIP Sound)
Privremeni prikaz u posebnom prozoru.

2
59
VIŠENAMJENSKI EKRAN

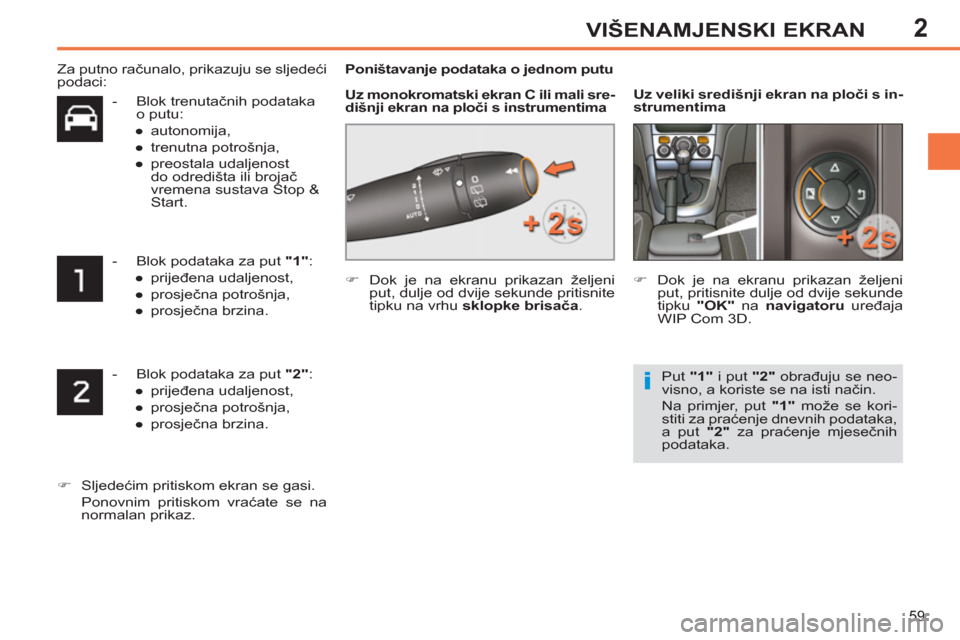

- Blok podataka za put "2"
:


●
prijeđena udaljenost,

●
prosječna potrošnja,

●
prosječna brzina.



)
Sljedećim pritiskom ekran se gasi.
Ponovnim pritiskom vraćate se na
normalan prikaz.


- Blok trenutačnih podataka
o putu:


●
autonomija,

●
trenutna potrošnja,

●
preostala udaljenost
do odredišta ili brojač
vremena sustava Stop &
Start.



- Blok podataka za put "1"
:


●
prijeđena udaljenost,

●
prosječna potrošnja,

●
prosječna brzina.

Poništavanje podataka o jednom putu


)
Dok je na ekranu prikazan željeni
put, dulje od dvije sekunde pritisnite
tipku na vrhu sklopke brisača
.

)
Dok je na ekranu prikazan željeni
put, pritisnite dulje od dvije sekunde
tipku "OK"
na navigatoru
uređaja
WIP Com 3D.

Uz veliki središnji ekran na ploči s in-
strumentima


Put "1"
i put "2"
obrađuju se neo-
visno, a koriste se na isti način.
Na primjer, put "1"
može se kori-
stiti za praćenje dnevnih podataka,
a put "2"
za praćenje mjesečnih
podataka.
Za putno računalo, prikazuju se sljedeći
podaci:

Uz monokromatski ekran C ili mali sre-
dišnji ekran na ploči s instrumentima

2VIŠENAMJENSKI EKRAN






Nekoliko definicija (putno
računalo)

Kad s gorivom u spremniku možete pri-
jeći manje od 30 km, na ekranu će biti
prikazane crtice. U spremnik morate
uliti najmanje 5 litara goriva, a podatak
o autonomiji se preračunava i prikazuje
ako je ona veća od 100 km.
Ako su na ekranu umjesto brojeva
stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj
radionici. Podatak se prikazuje iznad brzine
od 30 km/h.
Ta vrijednost može se mijenjati, u
slučaju promjene načina vožnje ili
reljefa, odnosno veće promjene
trenutne potrošnje.
Autonomija
(u kilometrima ili miljama)
To je broj kilometara koje
možete prijeći s preostalom
količinom goriva u spremniku, a podatak
se izračunava prema prosječnoj potroš-
nji u nekoliko posljednjih kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina goriva
potrošena u nekoliko posljednjih
sekunda.

Prosječna potrošnja
(l/100 km ili km/l ili mpg)
To je prosječna količina go-
riva potrošena od posljednje
inicijalizacije računala.
Prijeđena udaljenost
(u kilometrima ili miljama)
To je udaljenost koju je vozilo
prešlo od posljednje inicijali-
zacije računala.


Prosječna brzina
(km/h ili mph)
To je prosječna brzina izra
ču-
nata od posljednje inicijalizaci-
je računala (računa se vrijeme
uključenog kontakta).

Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do
zadanog odredišta. Taj poda-
tak trenutačno izračunava navigacijski
sustav, ako je uključen, ili ga upisuje
vozač.
Ako udaljenost do odredišta nije upisana,
na ekranu su prikazane crtice umjesto
znamenki.








Brojač vremena sustava
Stop & Start
(minute / sekunde ili sati /
minute)
Ako je vaše vozilo opremljeno sustavom
Stop & Start, postoji brojač vremena koji
zbraja trajanja režima STOP za vrijeme
puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.

3
61
KOMFOR
VENTILACIJA
Obrada zraka

Prije ulaska u kabinu zrak prolazi razli-
čitim krugovima, ovisno o namještenim
vrijednostima:


- zrak ulazi izravno u kabinu (ako je
uključen dovod vanjskog zraka),

- zrak prvo prolazi krugom zagrijava-
nja (ako je uključeno grijanje),

- zrak prvo prolazi krugom rashlađiva-
nja (ako je uključen klima uređaj).
Sklopkom za temperaturu određuje se
željeni toplinski komfor, koji se postiže
miješanjem zraka iz pojedinih krugova. Sklopkom za usmjeravanje zraka odre-
đuje se smjer zračne struje, kombini-
ranjem puhanja zraka kroz pojedine
otvore za prozračivanje.
Sklopkom za podešavanje protoka zra-
ka povećava se ili smanjuje brzina ven-
tilatora.

Dovod zraka

Zrak koji struji u kabini fi ltrira se i do-
lazi ili izvana, kroz rešetku u podnožju
vjetrobrana, ili iznutra, ako je uključeno
strujanje unutrašnjeg zraka.


Upravljačka ploča

Sklopke tog sustava nalaze se na
upravljačkoj ploči A
na središnjoj kon-
zoli. Ovisno o modelu, postoje sljedeće
mogućnosti:


- podešavanje temperature,

- protok zraka,

- usmjeravanje zraka,

- odleđivanje i odmagljivanje,

- ručne ili automatske sklopke kima
uređaja.



Usmjeravanje zraka



1.
Otvori za odleđivanje ili odmagljiva-
nje vjetrobrana.

2.
Otvori za odleđivanje ili odmagljiva-
nje prednjih bočnih stakala.

3.
Bočni otvori za prozračivanje koji se
mogu zatvoriti i usmjeravati.

4.
Središnji otvori za prozračivanje koji
se mogu zatvoriti i usmjeravati.

5.
Izlazi zraka prema nogama putnika
na prednjim sjedalima.

6.
Otvori za prozračivanje koji se mogu
zatvoriti i usmjeravati, za putnike na
stražnjim sjedalima.

7.
Izlazi zraka prema nogama putnika
na stražnjim sjedalima.

3
62
KOMFOR

Ako je nakon dužeg stajanja na
suncu temperatura u kabini vrlo
visoka, prozračite je nekoliko tre-
nutaka.
Postavite sklopku za podešavanje
brzine ventilatora na dovoljnu vri-
jednost za dobro obnavljanje zraka
u kabini.
U sustavu klima uređaja nema
klora, tako da nema opasnosti za

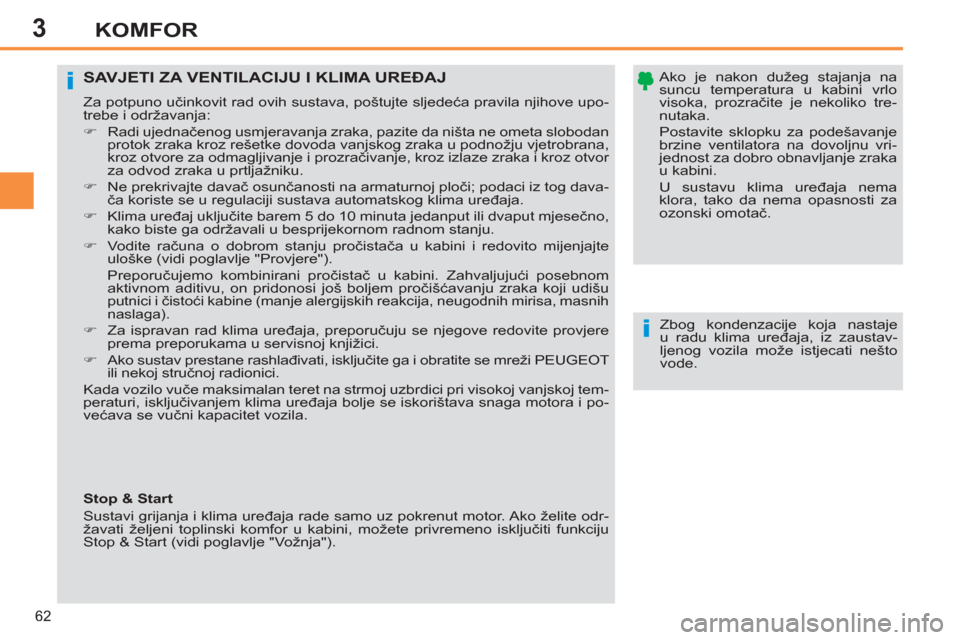

ozonski omotač. SAVJETI ZA VENTILACIJU I KLIMA UREĐAJ

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upo-
trebe i održavanja:


)
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan
protok zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana,
kroz otvore za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor
za odvod zraka u prtljažniku.

)
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog dava-
ča koriste se u regulaciji sustava automatskog klima uređaja.

)
Klima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno,
kako biste ga održavali u besprijekornom radnom stanju.

)
Vodite računa o dobrom stanju pročistača u kabini i redovito mijenjajte
uloške (vidi poglavlje "Provjere").
Preporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom
aktivnom aditivu, on pridonosi još boljem pročišćavanju zraka koji udišu
putnici i čistoći kabine (manje alergijskih reakcija, neugodnih mirisa, masnih
naslaga).

)
Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere
prema preporukama u servisnoj knjižici.

)
Ako sustav prestane rashlađivati, isključite ga i obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Kada vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj tem-
peraturi, isključivanjem klima uređaja bolje se iskorištava snaga motora i po-
većava se vučni kapacitet vozila.
Zbog kondenzacije koja nastaje
u radu klima uređaja, iz zaustav-
ljenog vozila može istjecati nešto
vode.



Stop & Start
Sustavi grijanja i klima uređaja rade samo uz pokrenut motor. Ako želite odr-
žavati željeni toplinski komfor u kabini, možete privremeno isključiti funkciju
Stop & Start (vidi poglavlje "Vožnja").
