2012.5 Peugeot 308 SW BL Vodič za korisnike (in Croatian)

11
215
PRAKTIČNE INFORMACIJE
ŠTITNIK ZA SNIJEG *

Štitnik sprečava nakupljanje snijega
kod ventilatora motora.

Postavljanje



)
Postavite štitnik ispred donjeg dijela
prednjeg branika.

)
Pritiskanjem po njegovom obodu
utaknite kopče jednu za drugom.


Ne zaboravite skinuti štitnik za snijeg:



- kad je vanjska temperatura viša
od 10°C,

- u slučaju vuče,

- ako namjeravate voziti brže od
120 km/h.



Skidanje



)
Odvijačem se poslužite kao polugom
za otkopčavanje pojedinih kopči.

Kako ventilator radi na struju, njegov ka-
pacitet hlađenja ne ovisi o brzini vrtnje
motora.


)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje
na dužim uzbrdicama ovisi o nagibu i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.


Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, poseb-
no na dužim nizbrdicama, preporučuje se
kočenje motorom.

Gume


)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporuče-
nih vrijednosti.

Svjetla


)
Provjerite električnu signalizaciju na
prikolici.
Ako upotrebljavate originalnu kuku
za vuču PEUGEOT, pomoć pri
parkiranju na stražnjoj strani auto-
matski se isključuje.



)
Ako se upali žaruljica upo-
zorenja i žaruljica STOP
,
što prije zaustavite vozilo i
ugasite motor.


* Ovisno o tržištu.

11
216
PRAKTIČNE INFORMACIJE

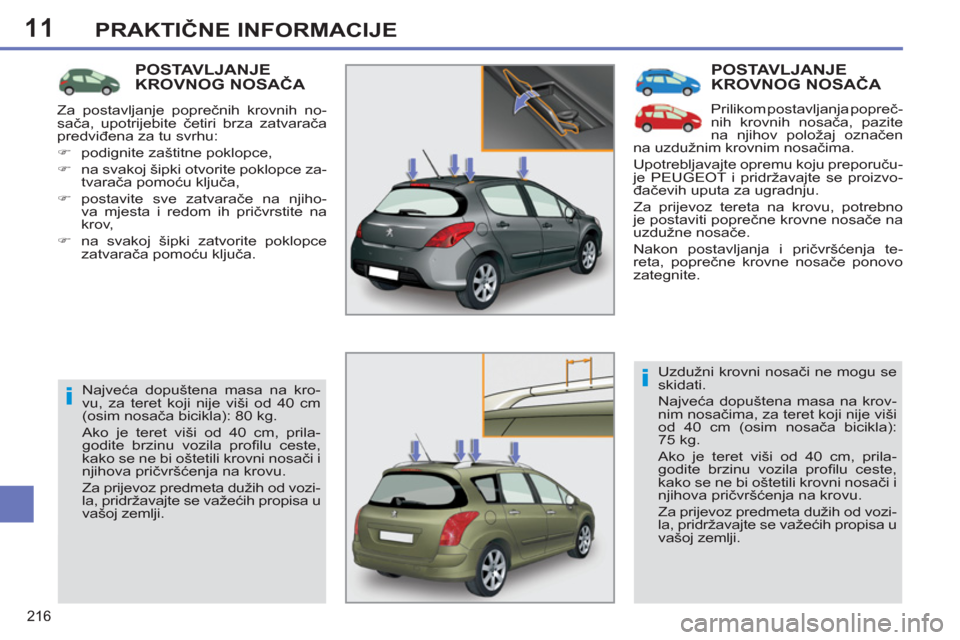

POSTAVLJANJEKROVNOG NOSAČA

Prilikom postavljanja popreč-
nih krovnih nosača, pazite
na njihov položaj označen
na uzdužnim krovnim nosačima.
Upotrebljavajte opremu koju preporuču-
je PEUGEOT i pridržavajte se proizvo-
đačevih uputa za ugradnju.
Za prijevoz tereta na krovu, potrebno
je postaviti poprečne krovne nosače na
uzdužne nosače.
Nakon postavljanja i pričvršćenja te-
reta, poprečne krovne nosače ponovo
zategnite.
Uzdužni krovni nosači ne mogu se
skidati.
Najveća dopuštena masa na krov-
nim nosačima, za teret koji nije viši
od 40 cm (osim nosača bicikla):
75 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji.
POSTAVLJANJEKROVNOG NOSAČA

Najveća dopuštena masa na kro-
vu, za teret koji nije viši od 40 cm
(osim nosača bicikla): 80 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji. Za postavljanje poprečnih krovnih no-
sača, upotrijebite četiri brza zatvarača
predviđena za tu svrhu:


)
podignite zaštitne poklopce,

)
na svakoj šipki otvorite poklopce za-
tvarača pomoću ključa,

)
postavite sve zatvarače na njiho-
va mjesta i redom ih pričvrstite na
krov,

)
na svakoj šipki zatvorite poklopce
zatvarača pomoću ključa.

11
217
PRAKTIČNE INFORMACIJE


"Zaštita":
dodatni tepisi * , zavjesice kotača, na-
vlake za sjedala prilagođene zračnim
jastucima, zaštitna navlaka za vozilo,
štitnici pragova vrata, prozirne zaštitne
trake za branike...

*
Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:


- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.

DODATNA OPREMA

Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.


"Komfor":
pomoć pri parkiranju, bočne zavjese i
stražnja zavjesa, defl ektori na vratima,
izotermički modul, vješalica koja se
pričvršćuje na naslon za glavu, prednji
središnji naslon za ruke, svjetiljka za či-
tanje, osvježivač zraka...

Kompleti za preradu
U ponudi su i kompleti za preradu "En-
treprise", koji omogućuju preradu gos-
podarskog vozila u osobno vozilo i
obratno.

"Rješenja za prijevoz":
kadica za prtljažnik, tepih za prtljažnik,
klinovi za prtljažnik, pretinac ispod stra-
žnje police, poprečni krovni nosač, no-
sač bicikla, nosač skija, krovni sanduk,
kuka za vuču, ožičenja...

"Dizajn":
obruč upravljača obložen kožom, alumi-
nijska kugla ručice mjenjača, aluminijsko
odmorište za nogu, spojler, aluminijski
naplatci, ukrasni poklopci kotača, kom-
plet za oblaganje karoserije...
"Sigurnost":
protuprovalni alarm, vijci kotača sa
zaštitom od krađe, sustav pronalaže-
nja ukradenog vozila, dječje sjedalice
i povišenja, alkotester, komplet prve
pomoći, sigurnosni trokut, refl ektirajuć
i
sigurnosni prsluk, rešetka za pse, kom-
plet prednjih svjetala za maglu, pribor
za privremeni popravak gume, lanci za
snijeg, protuklizne navlake... Ako se kuka za vuču i njezino
ožičenje ugrađuju izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.

11
218
PRAKTIČNE INFORMACIJE

Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez
oznake PEUGEOT, moglo bi doći
do kvara u elektroničkom sustavu
vozila i do prekomjerne potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obrati-
te predstavniku marke PEUGEOT
koji će vam prikazati naš katalog
opreme i pribora.

Ovisno o važećim zakonima u ze-
mlji, refl ektirajući sigurnosni prsluk,
sigurnosni trokut, rezervne žarulje i
rezervni osigurači mogu biti obave-
zna oprema vozila.

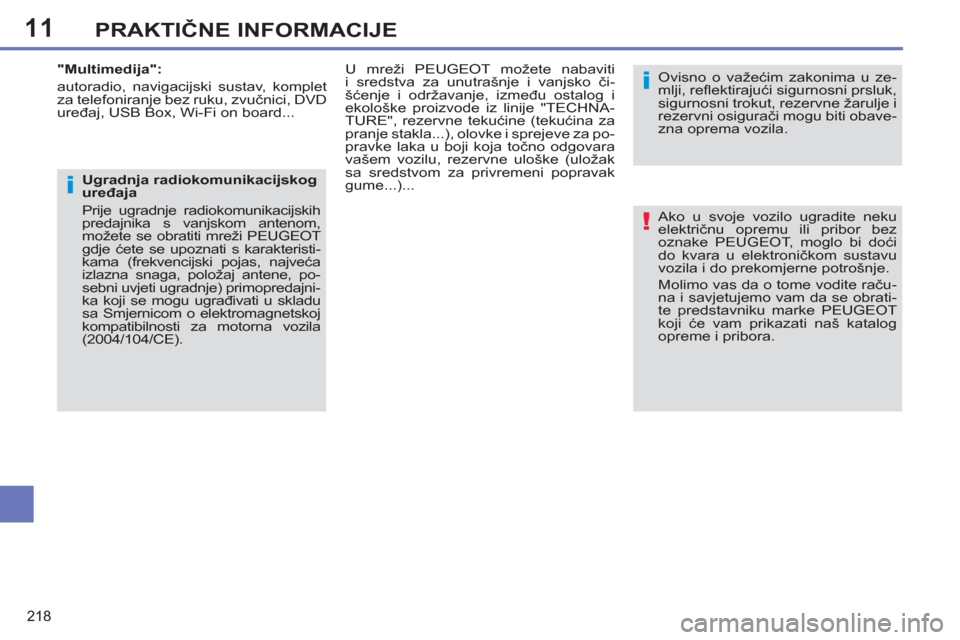

"Multimedija":
autoradio, navigacijski sustav, komplet
za telefoniranje bez ruku, zvučnici, DVD
uređaj, USB Box, Wi-Fi on board...

Ugradnja radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristi-
kama (frekvencijski pojas, najveća
izlazna snaga, položaj antene, po-
sebni uvjeti ugradnje) primopredajni-
ka koji se mogu ugrađivati u skladu
sa Smjernicom o elektromagnetskoj
kompatibilnosti za motorna vozila
(2004/104/CE).


U mreži PEUGEOT možete nabaviti
i sredstva za unutrašnje i vanjsko či-
šćenje i održavanje, između ostalog i
ekološke proizvode iz linije "TECHNA-
TURE", rezervne tekućine (tekućina za
pranje stakla...), olovke i sprejeve za po-
pravke laka u boji koja točno odgovara
vašem vozilu, rezervne uloške (uložak
sa sredstvom za privremeni popravak
gume...)...

12
219
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:


4C...
4E... 4H...


8FR-0



5FS-0



5FS-9



BENZINSKI MOTORI


1,4 l VTi 98 KS



1,6 l VTi 120 KS


Obujam (cm
3
)
1 397
1 598
Provrt x hod (mm)
77 x 75
77 x 85,8
Najveća snaga: norma CEE (kW)
72
88
Broj okretaja pri najvećoj snazi (okr/min)
6 000
5 660
Najveći moment: norma CEE (Nm)
136
160

Broj okretaja pri najvećem momentu (okr/min)

4 000
4 250
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da

MJENJAČ

Ručni
(5 brzina)
Ručni
(5 brzina)
Automatski
(4 brzine)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
-
4,25
4,25

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.


4H...:
SW sa zasebnim stražnjim sjedalima.

12
220
TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINSKI MOTORI


1,6 l 16V
110 KS



1,6 l THP
150 KS



1,6 l THP 156 KS



1,6 l THP
163 KS


Obujam (cm
3
)
1 587
1 598
1 598
1 598
Provrt x hod (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Najveća snaga: norma CEE (kW)
78
11 0
11 5
120
Broj okretaja pri najvećoj snazi (okr/min)
5 600
6 000
6 000
6 000
Najveći moment: norma CEE (Nm)
142
240
240
240

Broj okretaja pri najvećem momentu (okr/min)

4 000
1 400
1 400
1 400
Gorivo


Bezolovni benzin

Bezolovni benzin

Bezolovni benzin

Bezolovni benzin

Katalizator
Da
Da
Da
Da

MJENJAČ

Ručni
(5 brzina)
Automatski
(6 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Automatski
(6 brzina)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
3,25
-
-
-
-

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:

SW sa zasebnim stražnjim sjedalima.

12
221

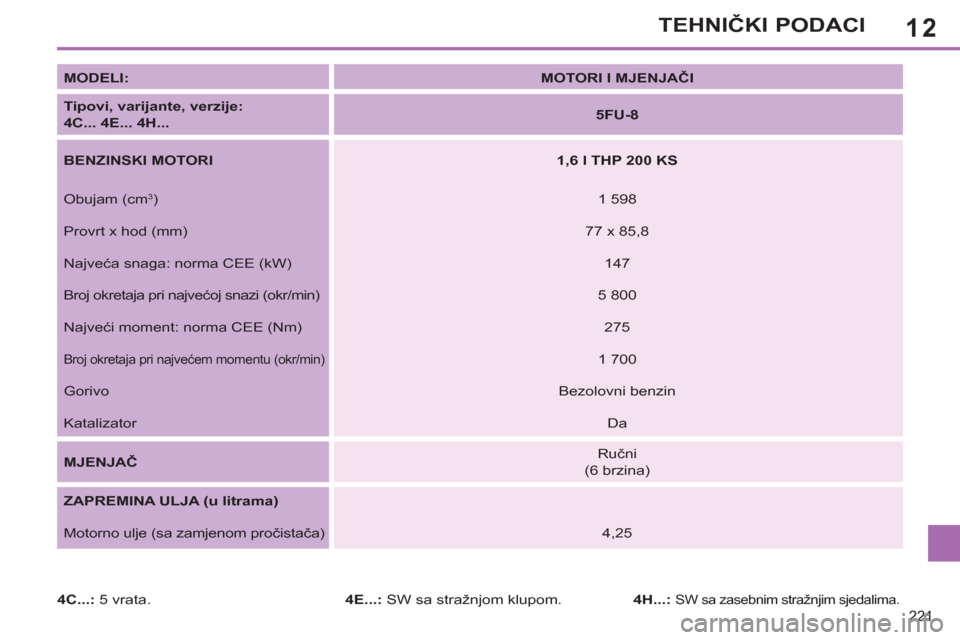

TEHNIČKI PODACI


MODELI:


MOTORI I MJENJAČI



Tipovi, varijante, verzije:
4C... 4E... 4H...


5FU-8



BENZINSKI MOTORI


1,6 l THP 200 KS


Obujam (cm
3
)
1 598
Provrt x hod (mm)
77 x 85,8
Najveća snaga: norma CEE (kW)
147
Broj okretaja pri najvećoj snazi (okr/min)
5 800
Najveći moment: norma CEE (Nm)
275

Broj okretaja pri najvećem momentu (okr/min)

1 700
Gorivo
Bezolovni benzin
Katalizator
Da

MJENJAČ

Ručni
(6 brzina)

ZAPREMINA ULJA (u litrama)

Motorno ulje (sa zamjenom pročistača)
4,25

4C...:
5 vrata.
4E...:
SW sa stražnjom klupom.
4H...:

SW sa zasebnim stražnjim sjedalima.

12
222
TEHNIČKI PODACI


*
Masa prikolice s kočnicom može biti povećana, u granici MTRA, pod uvjetom da se za toliko smanji MTAC vučnog vozila;
pazite, ako je vučno vozilo slabo opterećeno, to može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTRA i vučnih opterećenja vrijede do nadmorske visine od najviše 1000 metara; navedeno vučno op-
terećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od
37°C, smanjite masu prikolice.

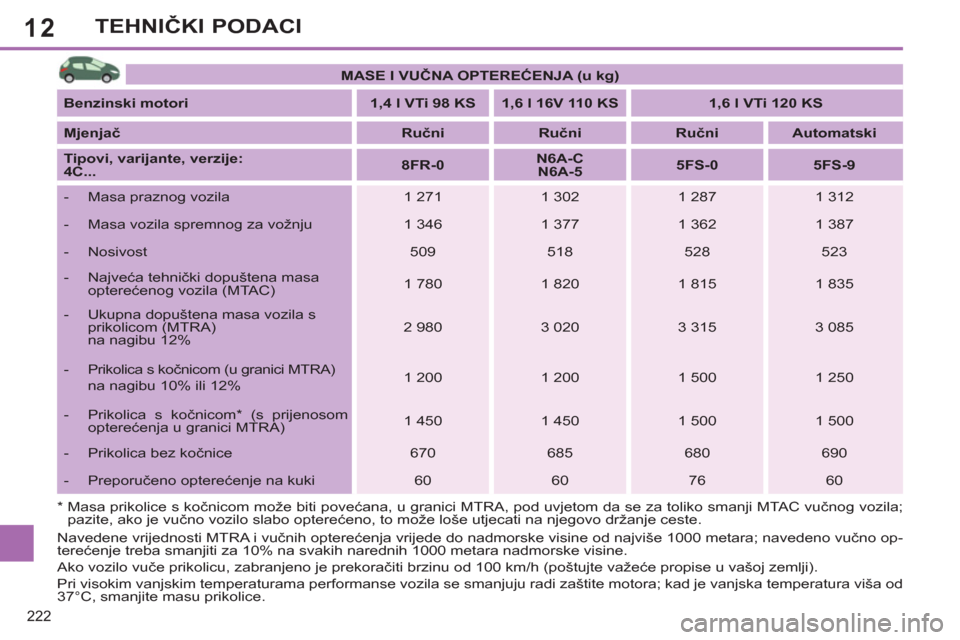

MASE I VUČNA OPTEREĆENJA (u kg)



Benzinski motori


1,4 l VTi 98 KS



1,6 l 16V 110 KS



1,6 l VTi 120 KS



Mjenjač


Ručni



Ručni



Ručni



Automatski



Tipovi, varijante, verzije:


4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Masa praznog vozila
1 271
1 302
1 287
1 312


- Masa vozila spremnog za vožnju
1 346
1 377
1 362
1 387


- Nosivost
509
518
528
523


- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
1 780
1 820
1 815
1 835


- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
2 980
3 020
3 315
3 085


- Prikolica s kočnicom (u granici MTRA)
na nagibu 10% ili 12%
1 200
1 200
1 500
1 250


- Prikolica s kočnicom * (s prijenosom
opterećenja u granici MTRA)
1 450
1 450
1 500
1 500



- Prikolica bez kočnice
670
685
680
690


- Preporučeno opterećenje na kuki
60
60
76
60
