VOŽNJA
POMOĆ PRI PARKIRANJU

Na temelju podataka iz davača smje-
štenih u braniku, ta funkcija upozorava
vas na sve vrste prepreka (osobu, vozi-
lo, drvo, ogradu...) u njihovom području
otkrivanja.
Predmeti poput kolčića, gradilišne
oznake i drugi slični predmeti mogu se
otkriti na početku, ali ne i kad im se vo-
zilo sasvim približi, jer postoje slijepa
područja.

Taj sustav nikako ne može zami-
jeniti ni budnost ni odgovornost
vozača.



Pomoć pri parkiranju na
stražnjoj strani
Sustav se uključuje postavljanjem ru-
čice mjenjača u stupanj za vožnju na-
trag. Uključivanje se potvrđuje zvučnim
signalom.
Sustav se isključuje premještanjem ru-
čice mjenjača u neki drugi položaj.

Zvučna pomoć
Blizina prepreke dojavljuje se ispreki-
danim zvučnim signalima, koji postaju
sve učestaliji kako se vozilo približava
prepreci.
Strana na kojoj se nalazi prepreka može
se odrediti prema zvučniku (desnom ili
lijevom) iz kojeg se emitiraju signali.
Kada udaljenost između vozila i pre-
preke postane manja od oko trideset
centimetara, zvučni signal postaje ne-
prekinut.
Grafi čki prikaz na ekranu dopunjuje
zvučne signale. Na ekranu se prikazuju
segmenti koji su sve bliže vozilu. Kada
se vozilo sasvim približi prepreci, na
ekranu se prikazuje i znak opasnosti.


Grafi čka pomoć

9
168
VOŽNJA






Pomoć pri parkiranju na
prednjoj strani
Uz pomoć pri parkiranju na stražnjoj stra-
ni, postoji i funkcija pomoći na prednjoj
strani koja se uključuje u slučaju otkriva-
nja prepreke ispred vozila, pod uvjetom
da je brzina vozila manja od 10 km/h.
Pomoć pri parkiranju na prednjoj strani isključuje
se ako je vozilo zaustavljeno dulje od tri sekunde u
vožnji naprijed, ako se ne otkrije nikakva prepreka
ili ako brzina vozila postane veća od 10 km/h.


Isključivanje / uključivanje pomoći pri
parkiranju na prednjoj i stražnjoj strani


Isključivanje / uključivanje pomoći
pri parkiranju na stražnjoj strani


Sustav će se automatski isključiti
ako na vozilo priključite prikolicu ili
ako postavite nosač bicikla (ako je
riječ o kuki za vuču ili nosaču bici-
kla koje preporučuje PEUGEOT).


Neispravnost u radu


Po lošem vremenu ili zimi, provjeri-
te da davači nisu prekriveni blatom,
ledom ili snijegom. Nakon uključi-
vanja stupnja prijenosa za vožnju
natrag, zvučni signal (duži bip)
upozorava vas da su davači mož-
da prljavi.
Kad se vozilo kreće brzinom ma-
njom od oko 10 km/h, neki izvori
buke (motor, kamion, pneumatski
čekić...) mogu aktivirati zvučne si-
gnale pomoći pri parkiranju.

Funkcija se isključuje pritiskom na ovu
tipku. Žaruljica na tipki se pali.
Ponovnim pritiskom na tu tipku funkcija
se uključuje. Žaruljica na tipki se gasi.
Funkcija se isključuje i
uključuje u izborniku za
konfi guraciju vozila.
Status funkcije memorira
se prilikom prekida kon-
takta.
Za više detalja o otvaranju
izbornika pomoći pri parkiranju, pogle-
dajte poglavlje s opisom parametara
opreme u vašem vozilu.
U slučaju neispravnosti susta-
va, nakon uključivanja stupnja
prijenosa za vožnju natrag, na
ploči s instrumentima pali se
ova žaruljica i/ili se prikazuje poruka na
ekranu, uz zvučni signal (kratak bip).
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

Zvuk iz zvučnika (prednjeg ili stražnjeg)
omogućuje određivanje položaja pre-
preke (sprijeda ili straga).

10
169
PROVJERE

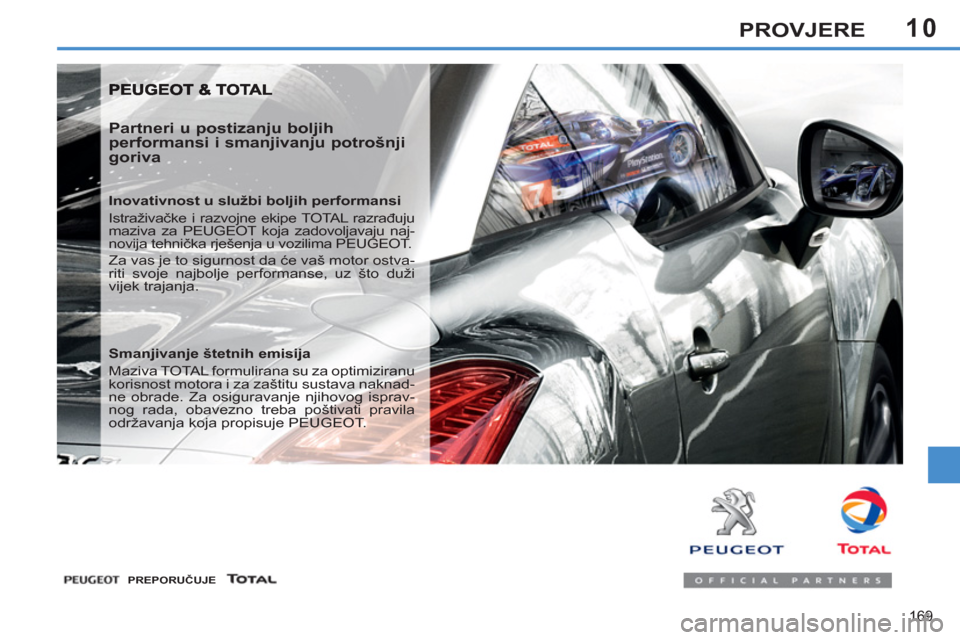

Partneri u postizanju boljih
performansi i smanjivanju potrošnji
goriva

Inovativnost u službi boljih performansi
Istraživačke i razvojne ekipe TOTAL razrađuju
maziva za PEUGEOT koja zadovoljavaju naj-
novija tehnička rješenja u vozilima PEUGEOT.
Za vas je to sigurnost da će vaš motor ostva-
riti svoje najbolje performanse, uz što duži
vijek trajanja.



PREPORUČUJE





Smanjivanje štetnih emisija
Maziva TOTAL formulirana su za optimiziranu
korisnost motora i za zaštitu sustava naknad-
ne obrade. Za osiguravanje njihovog isprav-
nog rada, obavezno treba poštivati pravila
održavanja koja propisuje PEUGEOT.

10
170
PROVJERE

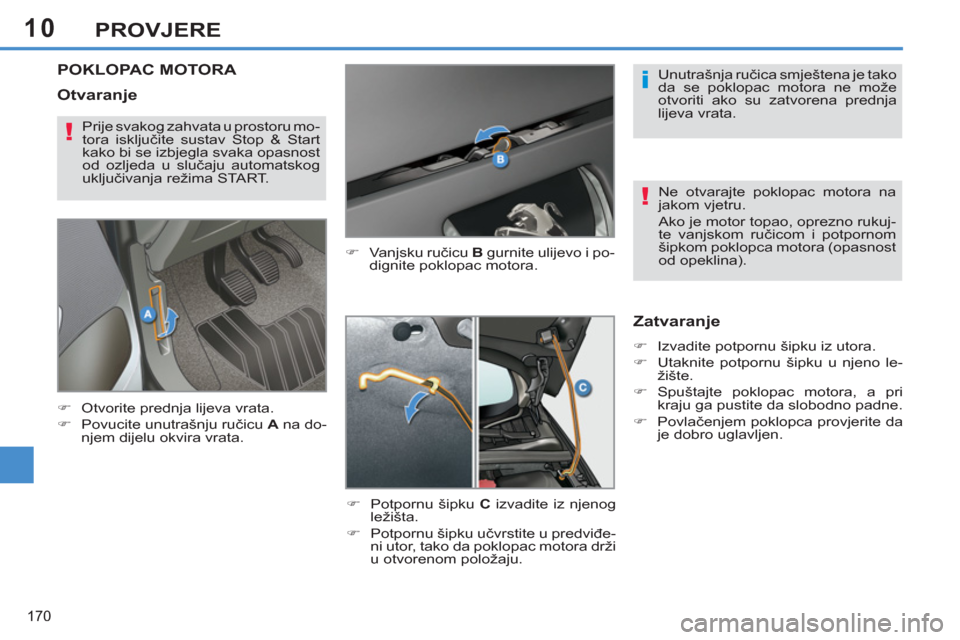

POKLOPAC MOTORA

)
Vanjsku ručicu B
gurnite ulijevo i po-
dignite poklopac motora.

)
Potpornu šipku C
izvadite iz njenog
ležišta.

)
Potpornu šipku učvrstite u predviđe-
ni utor, tako da poklopac motora drži
u otvorenom položaju.


Zatvaranje



)
Izvadite potpornu šipku iz utora.

)
Utaknite potpornu šipku u njeno le-
žište.

)
Spuštajte poklopac motora, a pri
kraju ga pustite da slobodno padne.

)
Povlačenjem poklopca provjerite da
je dobro uglavljen.


)
Otvorite prednja lijeva vrata.

)
Povucite unutrašnju ručicu A
na do-
njem dijelu okvira vrata. Unutrašnja ručica smještena je tako
da se poklopac motora ne može
otvoriti ako su zatvorena prednja
lijeva vrata.
Ne otvarajte poklopac motora na
jakom vjetru.
Ako je motor topao, oprezno rukuj-
te vanjskom ručicom i potpornom
šipkom poklopca motora (opasnost
od opeklina).





Prije svakog zahvata u prostoru mo-
tora isključite sustav Stop & Start
kako bi se izbjegla svaka opasnost
od ozljeda u slučaju automatskog
uključivanja režima START.


Otvaranje

10
171
PROVJERE
OSTALI STE BEZ GORIVA (DIZEL)
Motor 1,6 l HDi


)
U spremnik ulijte najmanje pet litara
dizel goriva.

)
Otvorite poklopac motora.

)
Po potrebi, otkvačite pokrov motora
radi pristupa pumpi za uspostavlja-
nje dovoda goriva.

)
Pokrećite pumpu dok ona ne po-
stane tvrda (prvi pritisak može biti
tvrd).

)
Uključite elektropokretač do pokre-
tanja motora (ako se motor ne po-
krene u prvom pokušaju, pričekajte
oko 15 sekunda i ponovite).

)
Ako ne uspijete nakon nekoliko po-
kušaja, ponovno pokrećite pumpu
za uspostavljanje dovoda goriva i
uključite elektropokretač.

)
Postavite i zakvačite pokrov motora.

)
Zatvorite poklopac motora.








Motor 2 l HDi



)
U spremnik ulijte najmanje pet litara
dizel goriva.

)
Otvorite poklopac motora.

)
Ako je potrebno, skinite zaštitni po-
klopac kako biste mogli pristupiti
pumpi za uspostavljanje dovoda go-
riva.

)
Pokrećite pumpu dok se gorivo ne
pojavi u prozirnoj cijevi.

)
Uključite elektropokretač do pokreta-
nja motora (ako se motor ne pokre-
ne u prvom pokušaju, pričekajte oko
15 sekunda i ponovo pokušajte).

)
Ako ne uspijete nakon nekoliko po-
kušaja, ponovite postupak i ponovo
uključite elektropokretač.

)
Postavite i utaknite zaštitni poklopac.
Provjerite da je dobro uglavljen.

)
Zatvorite poklopac motora.

Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.

Ako je vaše vozilo opremljeno HDi mo-
torom i ako se spremnik goriva potpuno
isprazni, potrebno je uspostaviti dovod
goriva; pogledajte crtež prostora moto-
ra u točki "Dizel motori".
Ako je spremnik goriva opremljen za-
štitnim profi lom za punjenje, pogledajte
poglavlje "Otvaranje - Zaštitni profi l za
gorivo (dizel)".

10
172
PROVJERE

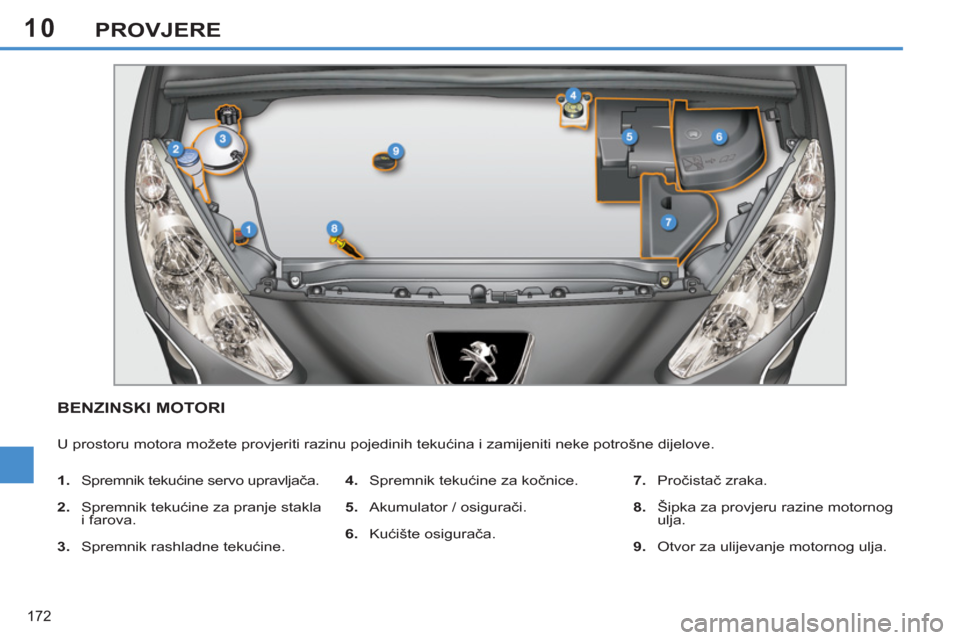

BENZINSKI MOTORI
U prostoru motora možete provjeriti razinu pojedinih tekućina i zamijeniti neke potrošne dijelove.


1.
Spremnik tekućine servo upravljača.

2.
Spremnik tekućine za pranje stakla
i farova.

3.
Spremnik rashladne tekućine.
4.
Spremnik tekućine za kočnice.

5.
Akumulator / osigurači.

6.
Kućište osigurača.
7.
Pročistač zraka.

8.
Šipka za provjeru razine motornog
ulja.

9.
Otvor za ulijevanje motornog ulja.

10
173
PROVJERE

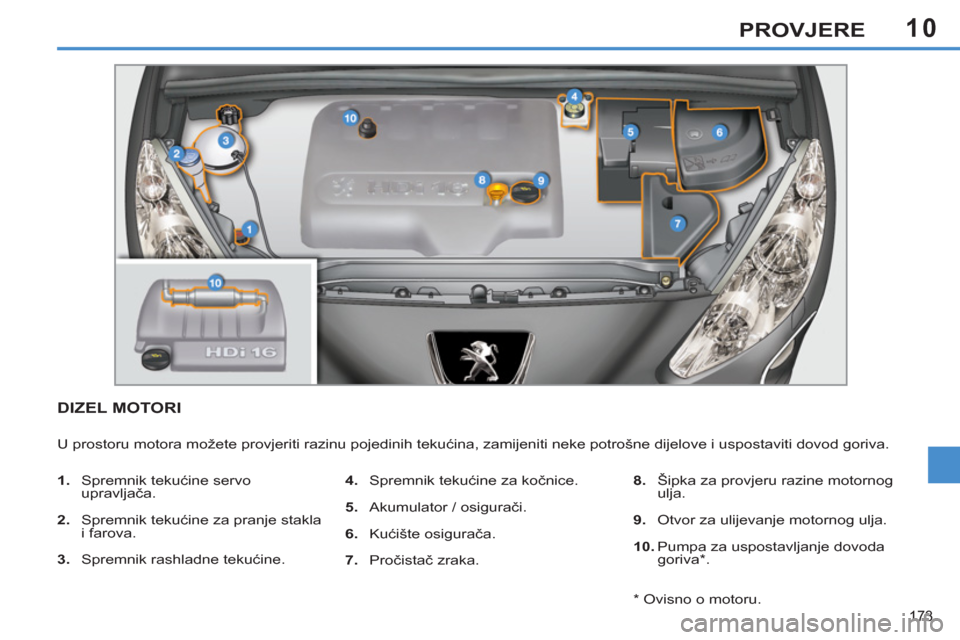

DIZEL MOTORI
U prostoru motora možete provjeriti razinu pojedinih tekućina, zamijeniti neke potrošne dijelove i uspostaviti dovod goriva.


1.
Spremnik tekućine servo
upravljača.

2.
Spremnik tekućine za pranje stakla
i farova.

3.
Spremnik rashladne tekućine.
4.
Spremnik tekućine za kočnice.

5.
Akumulator / osigurači.

6.
Kućište osigurača.

7.
Pročistač zraka.
8.
Šipka za provjeru razine motornog
ulja.

9.
Otvor za ulijevanje motornog ulja.

10.
Pumpa za uspostavljanje dovoda
goriva * .

* Ovisno o motoru.

10
174
PROVJERE
PROVJERA RAZINE TEKUĆINA

Redovito provjeravajte razinu navede-
nih tekućina i dolijevajte potrebnu količi-
nu, ako nije drugačije naznačeno.
U slučaju značajnijeg pada razine neke
tekućine, pripadajući sustav dajte pro-
vjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.


Razina tekućine za kočnice


U vozilima s pročistačem čestica,
ventilator motora može raditi i nakon
gašenja motora, čak i ako je motor
hladan.

Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja moto-
ra prođe barem jedan sat prije nekog
zahvata.
Pazite da se ne opečete, pa čep odvr-
nite za dva kruga i pričekajte pad tlaka.
Nakon pada tlaka, skinite čep i dolijte
potrebnu količinu tekućine.


Razina ulja

Razina se može provjeriti ili na
pokazivaču razine ulja na ploči
s instrumentima, nakon uključi-
vanja kontakta, ili mjernom šip-
kom.
Ručna provjera šipkom je valjana samo
ako je vozilo na ravnoj podlozi i ako je od
gašenja motora prošlo više od 30 minuta.
Nakon dolijevanja ulja i nakon uklju-
čivanja kontakta, provjera razine na
pokazivaču razine ulja na ploči s instru-
mentima bit će valjana 30 minuta nakon
dolijevanja. Razina te tekućine mora biti
blizu oznake "MAXI". Ako nije,
provjerite istrošenost pločica
kočnica.

Zamjena tekućine za kočnice
Intervali zamjene navedeni su u servi-
snoj i garancijskoj knjižici.


Razina tekućine servo
upravljača

Razina te tekućine treba biti
blizu oznake "MAXI". Provjeri-
te razinu otpuštanjem čepa, uz
hladan motor.
Zamjena motornog ulja
Intervali zamjene ulja navedeni su u
servisnoj i garancijskoj knjižici.
Radi očuvanja pouzdanosti motora i su-
stava pročišćavanja, zabranjeno je kori-
štenje aditiva za motorno ulje.

Dolijevanja ulja normalna su između
dva redovita održavanja. PEUGEOT
preporučuje provjere razine ulja i do-
lijevanja ako je to potrebno, svakih
5000 kilometara.
Karakteristike tekućine za kočnice
Tekućina mora odgovarati preporuka-
ma proizvođača vozila i zadovoljavati
norme DOT4.

Zamjena rashladne tekućine
Ovu tekućinu ne treba mijenjati.


Razina rashladne tekućine
motora
Razina te tekućine mora biti bli-
zu oznake "MAXI", ali nikada
viša od te oznake.
Kad je motor zagrijan, temperaturu te
tekućine regulira ventilator motora. On
može raditi i uz prekinut kontakt.

Karakteristike rashladne tekućine
Tekućina mora odgovarati preporukama
proizvođača vozila.

Budite oprezni prilikom zahvata u
prostoru motora, jer neka područja
motora mogu biti vrlo vruća (opa-
snost od opeklina).
Karakteristike ulja
Ulje mora odgovarati motoru vašeg vo-
zila, kao i preporukama proizvođača
vozila.
