1PROVJERA RADA
Žaruljice uključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija uključena.
Paljenje žaruljice može biti praćeno zvučnim signalom.
Ovisno o izvedbi ploče s instrumentima, paljenje žaruljice je praćeno i:
Žaruljica
je upaljena
Uzrok
Rješenja / napomene
Lijevi
pokazivač
smjera
bljeska uz
zvuk. Sklopka svjetala je
pomaknuta prema dolje.
Desni
pokazivač
smjera
bljeska uz
zvuk. Sklopka svjetala je
pomaknuta prema gore.
Četiri
žmigavca
bljeska uz
zvuk. Funkcija četiri žmigavca
uključena je prekidačem na
armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljice
istovremeno bljeskaju.
- porukom na višenamjenskom
ekranu, ili
- sličicom na središnjem ekranu na
ploči s instrumentima i porukom na
višenamjenskom ekranu, ili
- sličicom i porukom na središnjem
ekranu na ploči s instrumentima.
Page 40 of 382
1
38
PROVJERA RADA
Žaruljica
je upaljena
Uzrok
Rješenja / napomene
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom.
Ovisno o izvedbi ploče s instrumentima, paljenje žaruljice je praćeno i:
Prednji
zračni jastuk
suvozača
stalno, na ploči
s instrumentima
i/ili na ekranu
žaruljica
sigurnosnih
pojasa i prednjeg
zračnog jastuka
suvozača.
Prekidač na armaturnoj ploči, na strani
suvozača, okrenut je u položaj " OFF
".
Prednji zračni jastuk suvozača je
isključen.
Tada na sjedalo suvozača možete
postaviti dječju sjedalicu leđima u
smjeru vožnje. Za ponovno uključivanje prednjeg
zračnog jastuka suvozača, okrenite
prekidač u položaj " ON
". U tom
slučaju, na to mjesto ne smije se
postaviti dječja sjedalica leđima u
smjeru vožnje.
ESP/ASR
stalno. Pritisnuta je tipka u sredini armaturne
ploče. Žaruljica na tipki je upaljena.
Isključene su sljedeće funkcije:
- ESP (dinamičko održavanje
stabilnosti),
- ASR (sprečavanje proklizavanja
kotača).
Za ponovno ručno uključivanje ovih funkcija
opet pritisnite tipku. Žaruljica na tipki se gasi.
Ove funkcije automatski se ponovo uključuju
iznad oko 50 km/h (osim uz benzinski motor
1,6 l THP snage 200 KS).
Ove funkcije automatski ponovo postaju
aktivne nakon pokretanja motora.
- porukom na višenamjenskom
ekranu, ili
- sličicom na središnjem ekranu na
ploči s instrumentima i porukom na
višenamjenskom ekranu, ili
- sličicom i porukom na središnjem
ekranu na ploči s instrumentima.
Page 87 of 382
4
85
OTVARANJE
Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač).
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Problemi s daljinskim upravljačem
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.
)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.
)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži PEUGEOT.
Zamjena baterije
Oznaka baterije: CR1620 / 3 V.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.
)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno
radi. Na istrošenu bateriju upozora-
vaju vas paljenje ove žaruljice,
zvučni signal i poruka na više-
namjenskom ekranu.
Neizvađen ključ iz kontakt brave
Nakon otvaranja vrata vozača, ako
je ključ ostao u kontakt bravi u po-
ložaju 1 (Stop)
, na to će vas upo-
zoriti poruka upozorenja i zvučni
signal.
Ako ključ ostane u kontakt bravi u
položaju 2 (kontakt)
, kontakt se
automatski prekida nakon jednog
sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1 (Stop)
, za-
tim ponovo u položaj 2 (kontakt)
.
)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz njenog
ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.
)
Sastavite kućište.
)
Obavite postupak reinicijalizacije
daljinskog upravljača.
Teži predmet (privjesak za klju-
čeve...) zakvačen za ključ, koji ga
povlači prema dolje u osi brave,
mogao bi uzrokovati neispravnost.
Page 142 of 382
8
140
SIGURNOST
Sustavi ASR/ESP pružaju veću
sigurnost u normalnoj vožnji, što
nikako ne znači da vozač smije ri-
skantnije ili prebrzo voziti.
Rad ovih sustava ovisi o poštiva-
nju preporuka proizvođača vezanih
uz:
- kotače (gume i natplatke),
- sastavne dijelove kočnica,
- elektroničke komponente,
- postupke ugradnje i zahvata.
Nakon sudara, dajte provjeriti ove
sustave u mreži PEUGEOT ili u ne-
koj stručnoj radionici.
Isključivanje
U iznimnim uvjetima (pokretanje vozila
iz blata, snijega, na šljunčanom tlu...),
možda će biti potrebno isključiti sustave
ASR i ESP kako bi kotači mogli prokli-
zavati i prianjati.
)
Pritisnite tipku "ESP OFF"
u sredini
armaturne ploče.
Upaljena žaruljica na ploči s in-
strumentima i upaljena žaruljica
na tipki pokazuju da su sustavi
ASR i ESP isključeni.
U vozilu s benzinskim motorom 1,6 l THP
snage 200 KS, pritom se isključuje i auto-
matsko paljenje četiri žmigavca.
Ponovno uključivanje
Ovi sustavi automatski se ponovo uklju-
čuju nakon svakog uključivanja kontakta
ili iznad 50 km/h (osim uz benzinski mo-
tor 1,6 l THP snage 200 KS).
)
Oni se mogu i ruč
no ponovo uključi-
ti, ponovnim pritiskom na tipku "ESP
OFF"
.
Neispravnost u radu
Paljenje ove žaruljice, zvučni
signal i poruka na ekranu upo-
zoravaju na neispravnost ovih
sustava.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
SUSTAVI ODRŽAVANJA PUTANJE
Aktiviranje
Ovi sustavi automatski postaju aktivni
pri svakom pokretanju vozila.
Oni djeluju u slučaju problema s prianja-
njem kotača ili s održavanjem putanje.
Sprečavanje proklizavanja
kotača (ASR) i dinamičko
održavanje stabilnosti (ESP)
Njihovo djelovanje dojavljuje
se bljeskanjem ove žaruljice na
ploči s instrumentima.
Sustav sprečavanja proklizavanja kota-
ča optimizira voznost kako ne bi došlo
do proklizavanja kotača, djelovanjem na
kočnice pogonskih kotača i na motor.
Sustav dinamičkog održavanja stabil-
nosti djeluje na kočnicu jednog ili više
kotača, kao i na motor, kako bi vozilo
zadržalo željenu putanju, u granicama
fi zikalnih zakona. U vozilu s benzinskim motorom 1,6 l THP
snage 200 KS, pritom se ponovo uključu-
je i automatsko paljenje četiri žmigavca.
Page 372 of 382
370

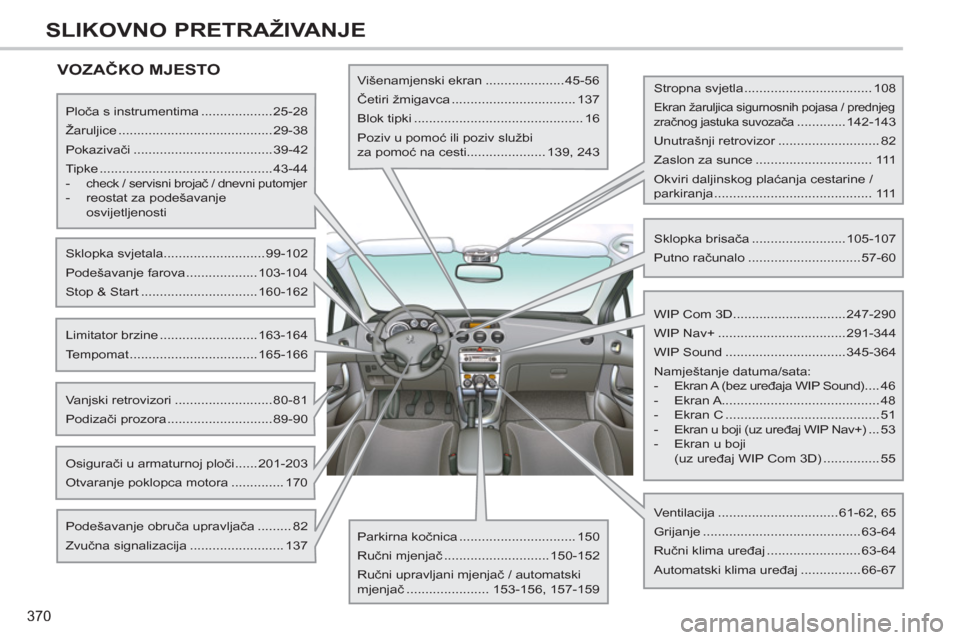

SLIKOVNO PRETRAŽIVANJE
VOZAČKO MJESTO
Ploča s instrumentima ...................25-28
Žaruljice .........................................29-38
Pokazivači .....................................39-42
Tipke ..............................................43-44
-
check / servisni brojač / dnevni putomjer
- reostat za podešavanje
osvijetljenosti
Sklopka svjetala...........................99-102
Podešavanje farova ...................103-104
Stop & Start ...............................160-162
Vanjski retrovizori ..........................80-81
Podizači prozora ............................89-90
Limitator brzine ..........................163-164
Tempomat ..................................165-166
Osigurači u armaturnoj ploči ......201-203
Otvaranje poklopca motora .............. 170
Višenamjenski ekran .....................45-56
Četiri žmigavca ................................. 137
Blok tipki ............................................. 16
Poziv u pomoć ili poziv službi
za pomoć na cesti..................... 139, 243
Podešavanje obruča upravljača ......... 82
Zvučna signalizacija ......................... 137
Parkirna kočnica ............................... 150
Ručni mjenjač ............................150-152
Ručni upravljani mjenjač / automatski
mjenjač ...................... 153-156, 157-159
Ventilacija ................................61-62, 65
Grijanje ..........................................63-64
Ručni klima uređaj .........................63-64
Automatski klima uređaj ................66-67
WIP Com 3D ..............................247-290
WIP Nav+ ..................................291-344
WIP Sound ................................345-364
Namještanje datuma/sata:
- Ekran A (bez uređaja WIP Sound) .... 46
- Ekran A .......................................... 48
- Ekran C ......................................... 51
- Ekran u boji (uz uređaj WIP Nav+) ... 53
- Ekran u boji
(uz uređaj WIP Com 3D) ............... 55
Stropna svjetla .................................. 108
Ekran žaruljica sigurnosnih pojasa / prednjeg
zračnog jastuka suvozača .............142-143
Unutrašnji retrovizor ........................... 82
Zaslon za sunce ............................... 111
Okviri daljinskog plaćanja cestarine /
parkiranja .......................................... 111
Sklopka brisača .........................105-107
Putno računalo ..............................57-60
