2012.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

12
231

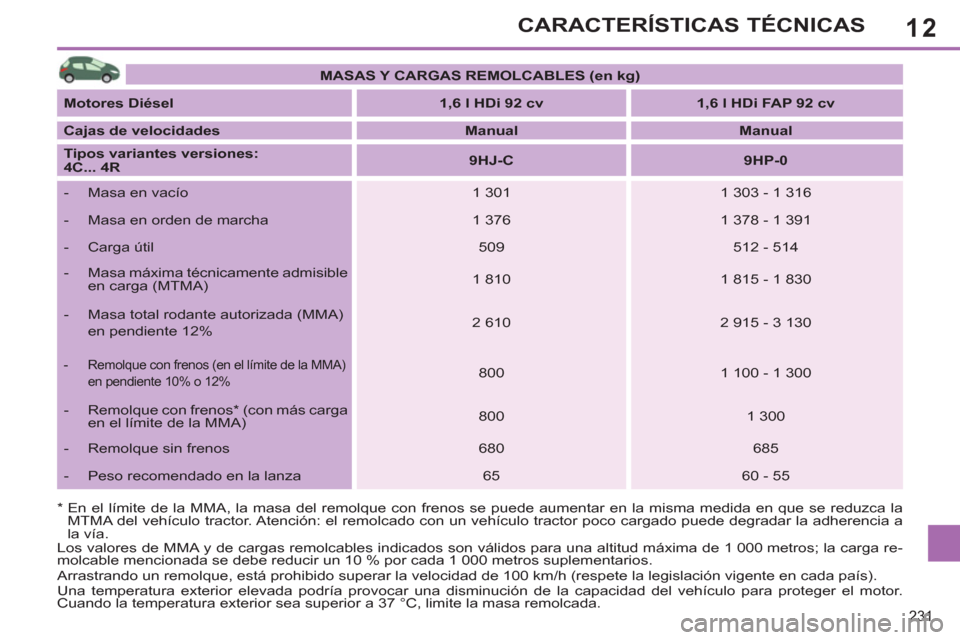

CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l HDi 92 cv



1,6 l HDi FAP 92 cv



Cajas de velocidades


Manual



Manual



Tipos variantes versiones:
4C... 4R


9HJ-C



9HP-0




- Masa en vacío
1 301
1 303 - 1 316


- Masa en orden de marcha
1 376
1 378 - 1 391


- Carga útil
509
512 - 514


- Masa máxima técnicamente admisible
en carga (MTMA)
1 810
1 815 - 1 830


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 610
2 915 - 3 130



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

800
1 100 - 1 300


- Remolque con frenos * (con más carga
en el límite de la MMA)
800
1 300


- Remolque sin frenos
680
685


- Peso recomendado en la lanza
65
60 - 55

*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la
MTMA del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a
la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
232

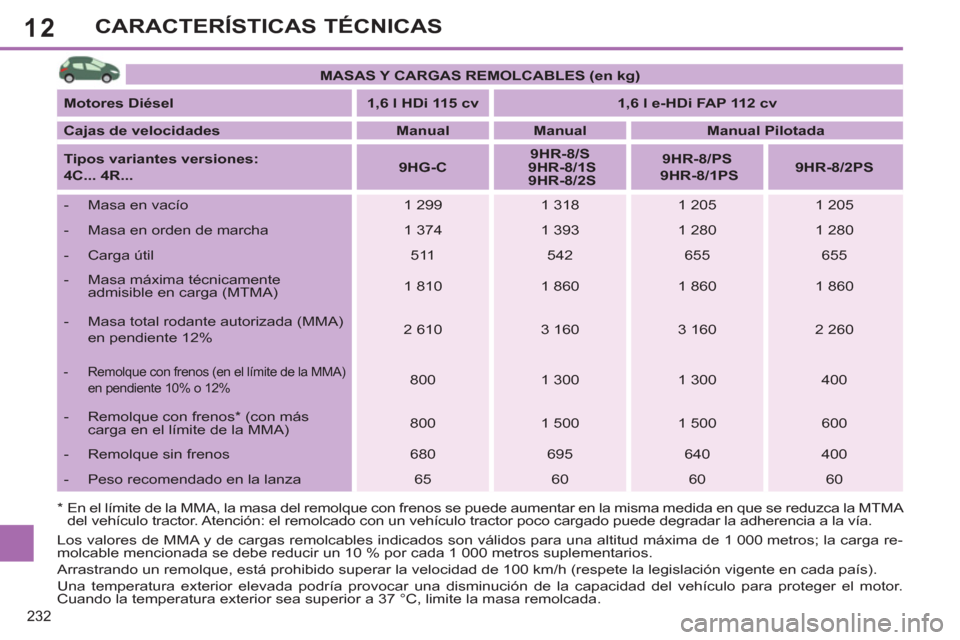

CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l HDi 115 cv



1,6 l e-HDi FAP 112 cv



Cajas de velocidades


Manual



Manual



Manual Pilotada



Tipos variantes versiones:
4C... 4R...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS



9HR-8/2PS




- Masa en vacío
1 299
1 318
1 205
1 205


- Masa en orden de marcha
1 374
1 393
1 280
1 280


- Carga útil
511
542
655
655


- Masa máxima técnicamente
admisible en carga (MTMA)
1 810
1 860
1 860
1 860


- Masa total rodante autorizada (MMA)

en pendiente 12%
2 610
3 160
3 160
2 260



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

800
1 300
1 300
400


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 500
1 500
600


- Remolque sin frenos
680
695
640
400


- Peso recomendado en la lanza
65
60
60
60

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
233

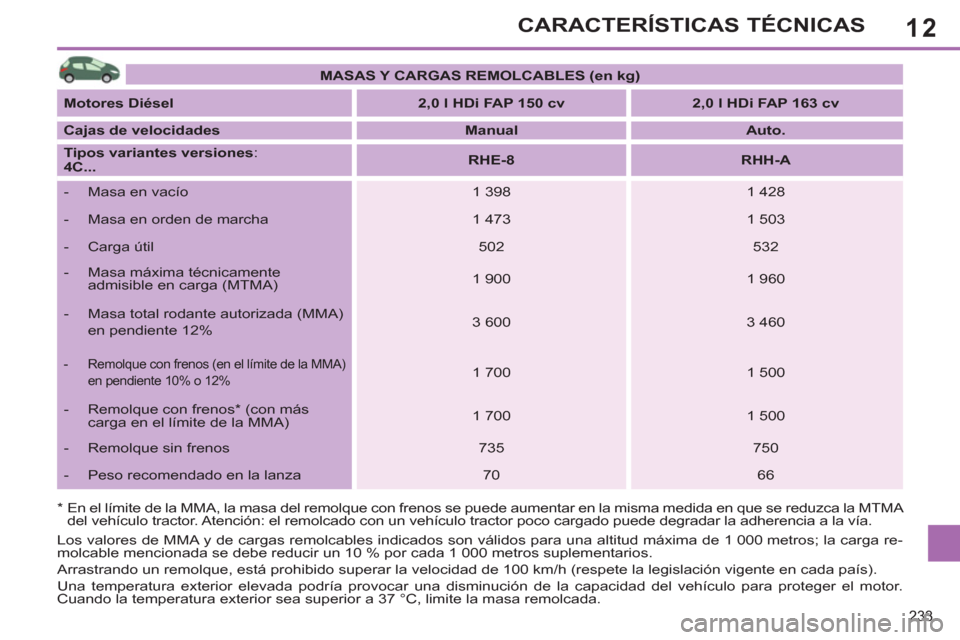

CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


2,0 l HDi FAP 150 cv



2,0 l HDi FAP 163 cv



Cajas de velocidades


Manual



Auto.



Tipos variantes versiones
:
4C...


RHE-8



RHH-A




- Masa en vacío
1 398
1 428


- Masa en orden de marcha
1 473
1 503


- Carga útil
502
532


- Masa máxima técnicamente
admisible en carga (MTMA)
1 900
1 960


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 600
3 460



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 700
1 500


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 700
1 500


- Remolque sin frenos
735
750


- Peso recomendado en la lanza
70
66

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
234

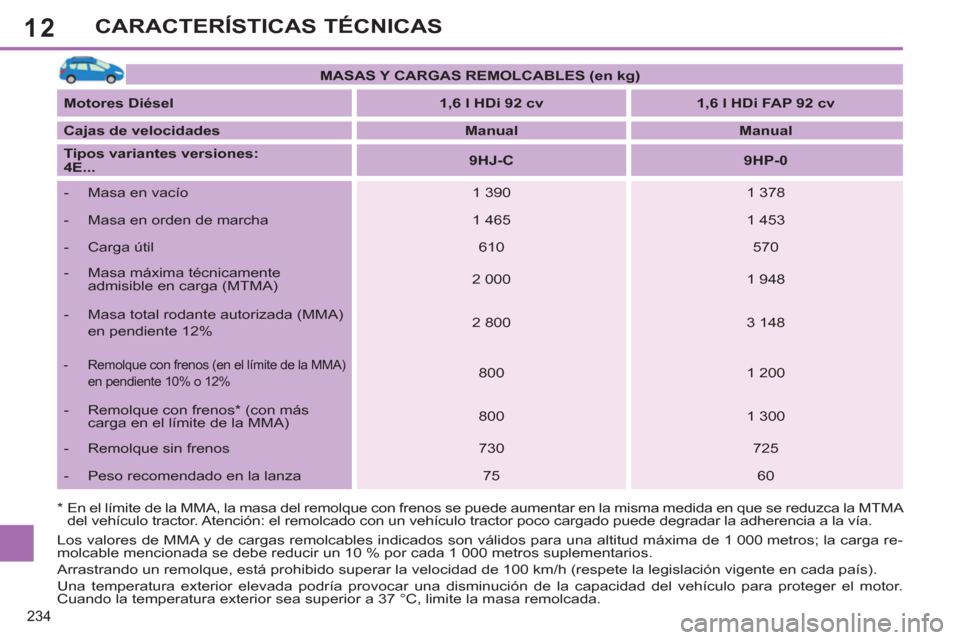

CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l HDi 92 cv



1,6 l HDi FAP 92 cv



Cajas de velocidades


Manual



Manual



Tipos variantes versiones:
4E...


9HJ-C



9HP-0




- Masa en vacío
1 390
1 378


- Masa en orden de marcha
1 465
1 453


- Carga útil
610
570


- Masa máxima técnicamente
admisible en carga (MTMA)
2 000
1 948


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 800
3 148



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

800
1 200


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 300


- Remolque sin frenos
730
725


- Peso recomendado en la lanza
75
60

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
235
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l e-HDi FAP 112 cv



Cajas de velocidades


Manual



Manual Pilotada



Tipos variantes versiones:
4E...


9HR-8/S



9HR-8/PS




- Masa en vacío
1 407
1 399


- Masa en orden de marcha
1 482
1 474


- Carga útil
563
576


- Masa máxima técnicamente admisible
en carga (MTMA)
1 970
1 975


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 120
3 125



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 150
1 150


- Remolque con frenos * (con más carga
en el límite de la MMA)
1 400
1 300


- Remolque sin frenos
740
735


- Peso recomendado en la lanza
60
60

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
236

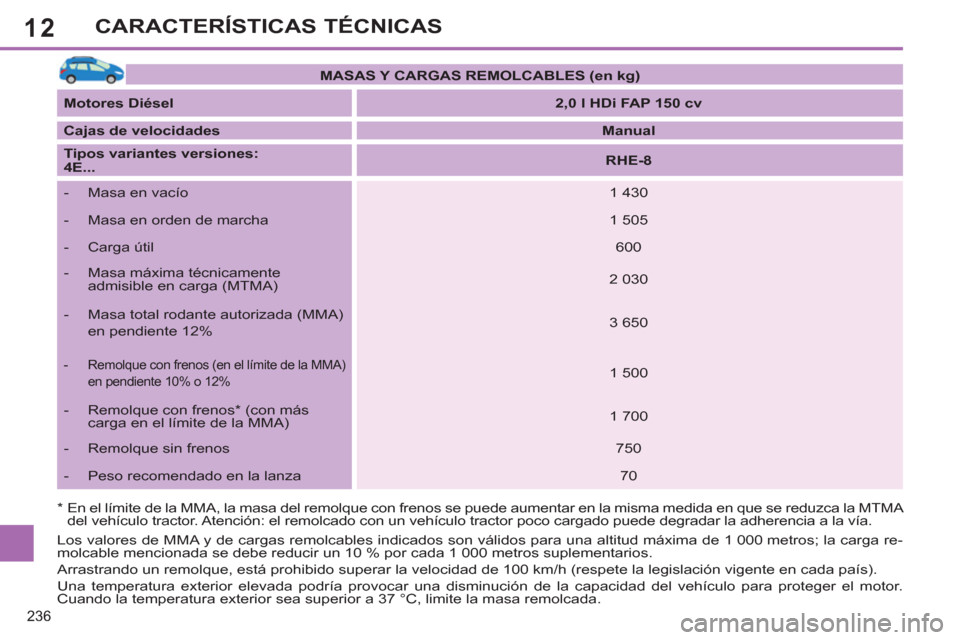

CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


2,0 l HDi FAP 150 cv



Cajas de velocidades


Manual



Tipos variantes versiones:
4E...


RHE-8




- Masa en vacío
1 430


- Masa en orden de marcha
1 505


- Carga útil
600


- Masa máxima técnicamente
admisible en carga (MTMA)
2 030


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 650



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 500


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 700


- Remolque sin frenos
750


- Peso recomendado en la lanza
70

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
237
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l HDi 92 cv



1,6 l HDi FAP 92 cv



Cajas de velocidades


Manual



Manual



Tipos variantes versiones:
4H...


9HJ-C



9HP-0




- Masa en vacío
1 460
1 430


- Masa en orden de marcha
1 535
1 505


- Carga útil
640
670


- Masa máxima técnicamente
admisible en carga (MTMA)
2 100
2 100


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 900
3 100



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

800
1 000


- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 200


- Remolque sin frenos
750
750


- Peso recomendado en la lanza
75
60

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

12
238
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores Diésel


1,6 l e-HDI FAP 112 cv



Cajas de velocidades


Manual



Manual Pilotada



Tipos variantes versiones:
4H...


9HR-8/S



9HR-8/PS




- Masa en vacío
1 485
1 488


- Masa en orden de marcha
1 560
1 563


- Carga útil
660
662


- Masa máxima técnicamente
admisible en carga (MTMA)
2 145
2 150


- Masa total rodante autorizada (MMA)
en pendiente 12%
3 145
3 150



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 000
1 000


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 200
1 200


- Remolque sin frenos
740
750


- Peso recomendado en la lanza
60
60

* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención: el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.




Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
