2012.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

11
215
INFORMACIÓN PRÁCTICA
PANTALLA GRAN FRÍO *

Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.

Montaje



)
Coloque la pantalla gran frío delan-
te de la parte inferior del paragolpes
delantero.

)
Presione su contorno para que se
fi jen los clips.

No olvide retirar la pantalla gran frío:


- cuando la temperatura exterior
sea superior a 10 °C;

- en caso de remolcado del vehí-
culo;

- cuando circule a una velocidad
superior a 120 km/h.



Desmontaje



)
Con un destornillador, haga palanca
para soltar los clips de fi jación. Debido a que el ventilador se acciona
eléctricamente, su capacidad de refri-
geración no depende del régimen del
motor.


)
Para disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pen-
diente ascendente prolongada depen-
de de la inclinación de la pendiente y
de la temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigera-
ción.

Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Para limitar el recalentamiento de los
frenos, en particular en pendiente des-
cendente de tipo montaña, se reco-
mienda utilizar el freno motor.

Neumáticos


)
Compruebe la presión de los neu-
máticos del vehículo tractor y del
remolque respetando las presiones
recomendadas.

Alumbrado


)
Compruebe la señalización eléctri-
ca del remolque.
La ayuda trasera al estacionamien-
to se neutraliza automáticamente
si el enganche de remolque utiliza-
do es original PEUGEOT.



)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo
y pare el motor lo antes po-
sible.


*
Según destino.

11
216
INFORMACIÓN PRÁCTICA
MONTAJE DE LAS BARRAS DE TECHO

Para instalar las barras de
techo transversales, respe-
te su posicionamiento seña-
lado por marcas debajo de las barras
de techo longitudinales.
Utilice los accesorios recomendados por
PEUGEOT respetando las consignas de
montaje del fabricante.
Para poner una carga en el techo,
es necesario montar barras de techo
transversales sobre las barras longitu-
dinales.
Después de poner y amarrar la carga,
apriete las barras de techo.
Las barras de techo longitudinales
no se pueden desmontar.
Peso máximo autorizado en las ba-
rras de techo, para una altura de
carga que no sobrepase los 40 cm
(excepto porta-bicicletas): 75 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad de su vehículo
en función del perfi l de la carretera,
a fi n de no deteriorar las barras de
techo y las fi jaciones en el techo.
Remítase al código de circulación
en vigor en su país a fi n de respetar
la reglamentación del transporte de
objetos más largos que el vehículo.
MONTAJE DE LAS BARRAS DE TECHO
Peso máximo autorizado en baca
de techo, para una altura de carga
que no sobrepase los 40 cm (ex-
cepto porta-bicicletas): 80 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo
en función del perfi l de la carrete-
ra, con el fi n de no deteriorar las
barras de techo y las fi jaciones en
el techo.
Remítase al código de circulación
en vigor en su país a fi n de res-
petar la reglamentación del trans-
porte de objetos más largos que el
vehículo. Para instalar las barras de techo trans-
versales, utilice las cuatro fi jaciones
rápidas previstas a este efecto:


)
levante las tapas de ocultación,

)
abra los cubre de fi jación de cada
barra con la llave,

)
ponga en su sitio cada fi jación y blo-
quéelas una a una en el techo,

)
cierre los cubre de fi jación de cada
barra con la llave.

11
217
INFORMACIÓN PRÁCTICA

"Protección":
alfombrillas * , faldillas, fundas de asien-
tos compatibles con los airbags la-
terales, funda de protección para el
vehículo, protectores de umbral de
puerta, molduras de protección translú-
cidas para el pagagolpes...

*
Para evitar cualquier interferencia
bajo los pedales:


- compruebe que la alfombrilla esté
correctamente colocada y fi jada,

- nunca superponga varias
alfombrillas.

ACCESORIOS

La Red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.


"Confort":
ayudas al estacionamiento, estores la-
terales y persiana trasera, defl ectores
de puerta, modulo isotérmico, percha
fi jada al reposacabezas, reposabrazos
central delantero, luz de lectura, am-
bientador...

Kits de transformación
Puede adquirir un kit "Empresa" para
transformar un vehículo de empresa en
uno particular, y a la inversa.

"Solución de transporte":
guardaobjetos en el maletero, alfom-
brilla de maletero, calzos de maletero,
compartimentos bajo la bandeja, barras
de techo transversales, portabicicletas,
portaesquís, cofre de techo, engan-
ches, cablerías...

"Estilo":
volante de cuero, pomo de aluminio, re-
posapies de aluminio, defl ector, llantas
de aluminio, embellecedores de rueda,
kit de carrocería...
"Seguridad":
alarma antirrobo, antirrobo de ruedas,
sistema de localización de vehículo
robado, cojines elevadores y asientos
para niños, alcoholímetro, botiquín,
triángulo de preseñalización, chaleco
refl ectacte, red de separación, kit de
faros antiniebla, kit de reparación provi-
sional de neumáticos, cadenas para la
nieve, fundas antideslizantes... En caso de no montar el enganche
y su cablería en la red PEUGEOT,
este montaje debe realizarse impe-
rativamente siguiendo las preconi-
zaciones del fabricante.

11
218
INFORMACIÓN PRÁCTICA
El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT puede
provocar una avería en el sistema
electrónico del vehículo y un exce-
so de consumo.
Le agradecemos que tenga en
cuenta esta recomendación de se-
guridad y le aconsejamos que se
ponga en contacto con un repre-
sentante de la marca PEUGEOT
para que le muestre la gama de
equipamientos o accesorios reco-
mendados.

En función de la legislación nacio-
nal vigente, puede ser obligatorio
llevar en el vehículo chalecos re-
fl ectantes, triángulos de preseña-
lización y lámparas y fusibles de
recambio.
"Multimedia":
autorradios, navegador, kit manos li-
bres, altavoces, reproductor DVD, USB
Box, Wi-Fi a bordo...

Instalación de emisoras de
radiocomunicación
Antes de instalar cualquier emi-
sora de radiocomunicación de ac-
cesorios con antena exterior en
el vehículo, puede consultar con
la Red PEUGEOT, que le indicará
las características de las emiso-
ras que pueden montarse (banda
de frecuencia, potencia de salida
máxima, posición de la antena,
condiciones específi cas de insta-
lación), conforme a la Directiva de
Compatibilidad Electromagnética
de los vehículos (2004/104/CE).


También en la red PEUGEOT puede
adquirir los productos de limpieza y de
mantenimiento exterior e interior (in-
cluidos los productos ecológicos de la
gama "TECHNATURE"), los productos
para la puesta a nivel (líquido lavalu-
nas...), los rotuladores de retoque y
esprays de pintura del color exacto del
vehículo y los recambios (bote para kit
de reparación provisional de neumáti-
cos...).

12
219
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:


4C... 4E... 4H...


8FR-0



5FS-0



5FS-9



MOTORES GASOLINA


1,4 litros VTi 98 cv



1,6 litros VTi 120 cv


Cilindrada (cm
3
)
1 397
1 598
Diámetro x carrera (mm)
77 x 75
77 x 85,8
Potencia máxima: norma CEE (kW)
72
88
Régimen de potencia máximo (r.p.m.)
6 000
5 660
Par máximo: norma CEE (Nm)
136
160
Régimen de par máximo (r.p.m.)
4 000
4 250
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(5 velocidades)
Auto.
(4 velocidades)

CAPACIDADES DE ACEITE (en litros)


Motor (con cambio de fi ltro)
-
4,25
4,25

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

12
220

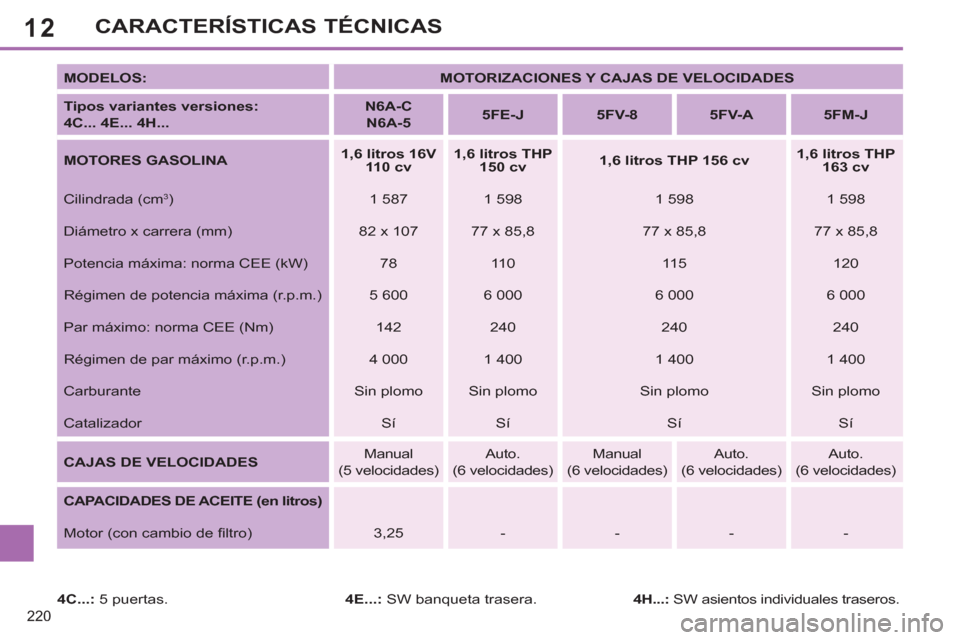

CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



MOTORES GASOLINA


1,6 litros 16V
110 cv



1,6 litros THP
150 cv



1,6 litros THP 156 cv



1,6 litros THP
163 cv


Cilindrada (cm
3
)
1 587
1 598
1 598
1 598
Diámetro x carrera (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW)
78
11 0
11 5
120
Régimen de potencia máxima (r.p.m.)
5 600
6 000
6 000
6 000
Par máximo: norma CEE (Nm)
142
240
240
240
Régimen de par máximo (r.p.m.)
4 000
1 400
1 400
1 400
Carburante
Sin plomo
Sin plomo
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Auto.
(6 velocidades)
Manual
(6 velocidades)
Auto.
(6 velocidades)

Auto.
(6 velocidades)

CAPACIDADES DE ACEITE (en litros)

Motor (con cambio de fi ltro)
3,25
-
-
-
-

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

12
221
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
4C... 4E... 4H...


5FU-8



MOTORES GASOLINA


1,6 litros THP 200 cv


Cilindrada (cm
3
)
1 598
Diámetro x carrera (mm)
77 x 85,8
Potencia máxima norma CEE (kW)
147
Régimen de potencia máxima (r.p.m.)
5 800
Par máximo: norma CEE (Nm)
275
Régimen de par máximo (r.p.m.)
1 700
Carburante
Sin plomo
Catalizador
Sí

CAJAS DE VELOCIDADES

Manual
(6 velocidades)

CAPACIDADES DE ACEITE (en litros)

Motor (con cambio de fi ltro)
4,25

4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

12
222
CARACTERÍSTICAS TÉCNICAS


MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


1,4 l VTi 98 cv



1,6 l 16V 110 cv



1,6 litros VTi 120 cv



Cajas de velocidades


Manual



Manual



Manual



Auto.



Tipos variantes versiones:



4C...


8FR-0



N6A-C

N6A-5



5FS-0



5FS-9




- Masa en vacío
1 271
1 302
1 287
1 312


- Masa en orden de marcha
1 346
1 377
1 362
1 387


- Carga útil
509
518
528
523


- Masa máxima técnicamente
admisible en carga (MTMA)
1 780
1 820
1 815
1 835


- Masa total rodante autorizada (MMA)
en pendiente 12%
2 980

3 020
3 315
3 085



- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%

1 200
1 200
1 500
1 250


- Remolque con frenos * (con más
carga en el límite de la MMA)
1 450
1 450
1 500
1 500


- Remolque sin frenos
670
685
680
690


- Peso recomendado en la lanza
60
60
76
60

*

La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que
se reduzca la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la
adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
