2012.5 Peugeot 308 SW BL Manual del propietario (in Spanish)

9
167
CONDUCCIÓN

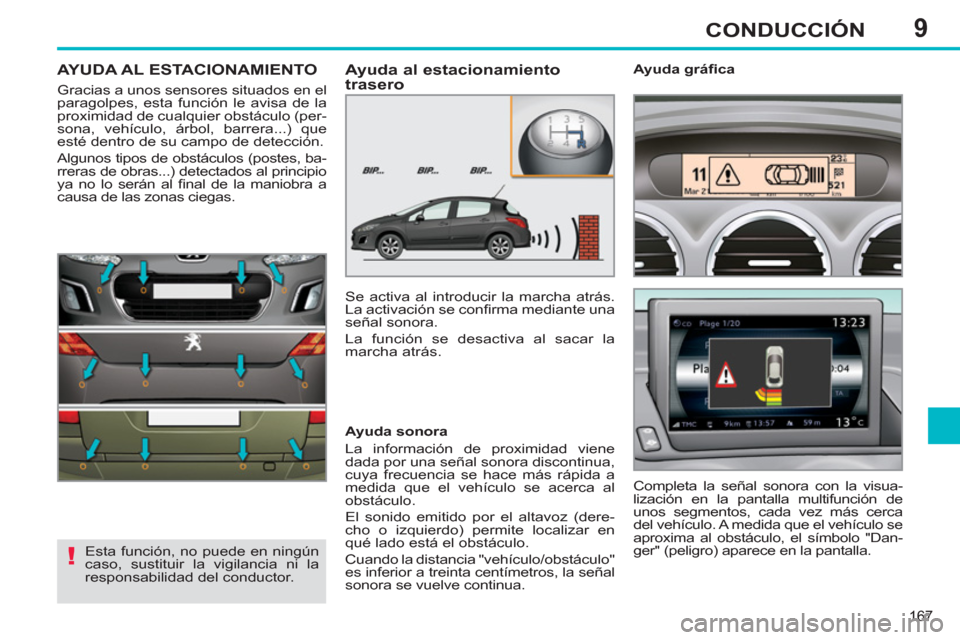

AYUDA AL ESTACIONAMIENTO
Gracias a unos sensores situados en el
paragolpes, esta función le avisa de la
proximidad de cualquier obstáculo (per-
sona, vehículo, árbol, barrera...) que
esté dentro de su campo de detección.
Algunos tipos de obstáculos (postes, ba-
rreras de obras...) detectados al principio
ya no lo serán al fi nal de la maniobra a
causa de las zonas ciegas.

Esta función, no puede en ningún
caso, sustituir la vigilancia ni la
responsabilidad del conductor.



Ayuda al estacionamiento
trasero
Se activa al introducir la marcha atrás.
La activación se confi rma mediante una
señal sonora.
La función se desactiva al sacar la
marcha atrás.

Ayuda sonora
La información de proximidad viene
dada por una señal sonora discontinua,
cuya frecuencia se hace más rápida a
medida que el vehículo se acerca al
obstáculo.
El sonido emitido por el altavoz (dere-
cho o izquierdo) permite localizar en
qué lado está el obstáculo.
Cuando la distancia "vehículo/obstáculo"
es inferior a treinta centímetros, la señal
sonora se vuelve continua.
Completa la señal sonora con la visua-
lización en la pantalla multifunción de
unos segmentos, cada vez más cerca
del vehículo. A medida que el vehículo se
aproxima al obstáculo, el símbolo "Dan-
ger" (peligro) aparece en la pantalla.


Ayuda gráfi ca

9
168
CONDUCCIÓN






Ayuda delantera al estacionamiento

Como complemento a la ayuda trasera
al estacionamiento, la ayuda delantera
al estacionamiento se activa al detectar
un obstáculo en la parte delantera del
vehículo, si la velocidad del vehículo es
inferior a 10 km/h.
La ayuda delantera al estacionamien-
to se interrumpe si el vehículo se para
durante más de tres segundos durante
la circulación, si ya no hay ningún obs-
táculo detectado o cuando la velocidad
del vehículo supera los 10 km/h.

Neutralización/Activación de la ayuda
delantera y trasera al estacionamiento

Neutralización/Activación de la
ayuda al estacionamiento trasero


La función se neutralizará automáti-
camente al enganchar un remolque
o montar un portabicicletas (si el ve-
hículo está equipado con un engan-
che de remolque o portabicicletas
recomendado por PEUGEOT).



Anomalía de funcionamiento


Con mal tiempo o en invierno, ase-
gúrese de que los sensores no
estén cubiertos de barro, hielo o
nieve. Al introducir la marcha atrás,
una señal sonora (bip largo) indi-
ca que los sensores pueden estar
sucios.
Con el vehículo circulando a velo-
cidad inferior a 10 km/h, algunas
fuentes sonoras (motos, camiones,
martillos neumáticos...) pueden
disparar las señales sonoras de la
ayuda al estacionamiento.

La función se neutraliza pulsando este
botón. El testigo del botón se encien-
de.
Al pulsar de nuevo este botón, se reac-
tiva la función. El testigo del botón se
apaga.
La neutralización o acti-
vación de la función se
efectúa desde el menú de
confi guración del vehículo.
El estado de la función se
memoriza al cortar el con-
tacto.
Para más información sobre el acceso
al menú de la ayuda al estacionamien-
to, consulte el capítulo dedicado a la
confi guración del equipamiento del ve-
hículo.
Si se produce algún fallo de
funcionamiento del sistema, al
introducir la marcha atrás este
testigo se enciende en el cua-
dro de a bordo y/o aparece un mensaje
en la pantalla, acompañado de una se-
ñal sonora (bip corto).
Consulte con la Red PEUGEOT o con
un taller cualifi cado.

El sonido emitido por el altavoz (delante-
ro o trasero) permite localizar si el obstá-
culo se encuentra delante o detrás.

10
169
REVISIONES

Unidos por el rendimiento y
la reducción del consumo de
carburante

La innovación al servicio del rendimiento
El equipo de investigación y desarrollo
TOTAL elabora para PEUGEOT lubricantes
adecuados para las últimas innovaciones
técnicas de los vehículos PEUGEOT.
Supone, para usted, la seguridad de obtener
los mejores resultados y maximizar la vida
útil del motor.



RECOMIENDA





Reducción de las emisiones
contaminantes
Los lubricantes TOTAL están formulados
para optimizar el rendimiento de las motori-
zaciones y la protección de los sistemas de
postratamiento. Es fundamental respetar las
indicaciones de mantenimiento de PEUGEOT
para garantizar su buen funcionamiento.

10
170
REVISIONES

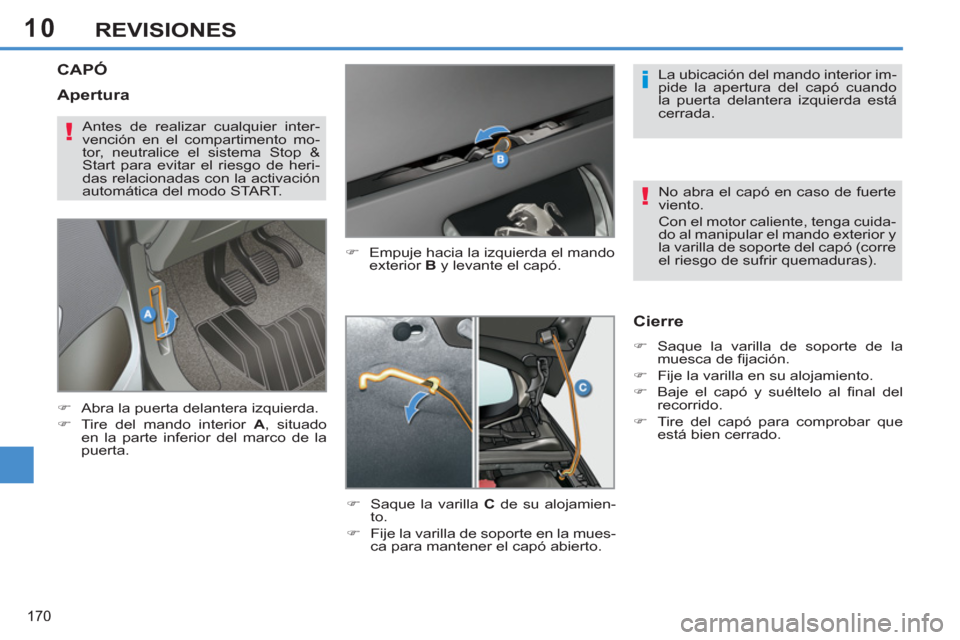

CAPÓ

)
Empuje hacia la izquierda el mando
exterior B
y levante el capó.

)
Saque la varilla C
de su alojamien-
to.

)
Fije la varilla de soporte en la mues-
ca para mantener el capó abierto.


Cierre



)
Saque la varilla de soporte de la
muesca de fi jación.

)
Fije la varilla en su alojamiento.

)
Baje el capó y suéltelo al fi nal del
recorrido.

)
Tire del capó para comprobar que
está bien cerrado.


)
Abra la puerta delantera izquierda.

)
Tire del mando interior A
, situado
en la parte inferior del marco de la
puerta. La ubicación del mando interior im-
pide la apertura del capó cuando
la puerta delantera izquierda está
cerrada.
No abra el capó en caso de fuerte
viento.
Con el motor caliente, tenga cuida-
do al manipular el mando exterior y
la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras).





Antes de realizar cualquier inter-
vención en el compartimento mo-
tor, neutralice el sistema Stop &
Start para evitar el riesgo de heri-
das relacionadas con la activación
automática del modo START.


Apertura

10
171
REVISIONES
INMOVILIZACIÓN POR FALTA DE CARBURANTE (DIÉSEL)
Motor de 1,6 litros HDi



)
Efectúe un repostaje de al menos
cinco litros de gasoil.

)
Abra el capó.

)
Si es necesario, suelte la tapa estilo
del motor para acceder a la bomba
de cebado.

)
Accione la bomba de cebado hasta
que se endurezca (la primera pre-
sión puede oponer resistencia).

)
Accione el arranque hasta que el
motor se ponga en marcha (si el
motor no arranca a la primera, es-
pere aproximadamente 15 segun-
dos y repita el proceso).

)
Si, tras varios intentos, el motor no
arranca, vuelva a accionar la bomba
de cebado y luego el arranque.

)
Vuelva a colocar la tapa estilo y fíje-
la.

)
Cierre el capó.








Motor de 2 litros HDi



)
Efectúe un repostaje de al menos
cinco litros de gasoil.

)
Abra el capó.

)
Si fuera necesario, suelte la tapa
estilo para acceder a la bomba de
cebado.

)
Accione la bomba de cebado hasta
que aparezca carburante en el tubo
transparente.

)
Accione el motor de arranque hasta
que se ponga en marcha (en caso
de que el motor no arranque a la
primera, espere aproximadamente
15 segundos y vuelva a intentarlo).

)
Si tras varios intentos el motor no se
pone en marcha, vuelva accionela
bomba de cebado y luego el motor
de arranque.

)
Vuelva a colocar la tapa estilo y ase-
gúrese de fi jarla.

)
Cierre el capó.

Si el motor no arranca a la prime-
ra, no insista; reinicie el procedi-
miento.

Para los vehículos equipados con un
motor HDi, en caso de agotar la reserva,
es necesario cebar el circuito de carbu-
rante. Para ello, consulte la imagen del
compartimento motor correspondiente
en el apartado "Motores diésel".
Si el depósito del vehículo está equipa-
do con un sistema anticonfusión, con-
sulte el apartado "Aperturas - § Sistema
Anticonfusión carburante (Diésel)".

10
172
REVISIONES
MOTORES GASOLINA
Permiten acceder a la verifi cación del nivel de los diferentes líquidos y a la sustitución de determinadis elementos.


1.
Depósito de dirección asistida

2.
Depósito de lavalunas y de lavafaros

3.
Depósito del líquido de refrigeración
4.
Depósito del líquido de frenos

5.
Batería/Fusibles

6.
Caja de fusibles
7.
Filtro de aire

8.
Varilla de nivel del aceite motor

9.
Llenado del aceite motor

10
173
REVISIONES
MOTORES DIÉSEL
Permiten el acceso a la verifi cación del nivel de los diferentes líquidos, a la sustitución de determinados elementos y al ce-
bado del depósito de carburante.


1.
Depósito de dirección asistida

2.
Depósito de lavalunas y lavafaros

3.
Depósito del líquido de refrigera-
ción
4.
Depósito del líquido de frenos

5.
Batería/Fusibles

6.
Caja de fusibles

7.
Filtro de aire
8.
Varilla de nivel de aceite del motor

9.
Llenado de aceite del motor

10.
Bomba de cebado *


*
Según motorización.

10
174
REVISIONES
REVISIÓN DE LOS NIVELES
Compruebe asiduamente estos niveles
y complételos si es necesario, salvo
que se indique lo contrario.
En caso de bajada importante de
uno de los niveles, haga que la Red
PEUGEOT o un taller cualifi cado revise
el circuito correspondiente.

Nivel del líquido de frenos


Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de parar el
vehículo, incluso con el motor frío.

Asimismo, debido a que el circuito de
refrigeración está bajo presión, debe
esperar al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras,
afl oje el tapón dos vueltas para dejar
que la presión disminuya. Cuando la
presión haya disminuido, retire el tapón
y complete el nivel.

Nivel de aceite

La comprobación se realiza, o
bien mediante el indicador de nivel
de aceite del cuadro de a bordo al
poner el contacto, o bien utilizan-
do la varilla de nivel manual.
La comprobación manual solo es válida si
el vehículo está sobre suelo horizontal y si
el motor se ha parado más de 30 minutos
antes de realizarla.
Después de completar el nivel de aceite,
la comprobación que se realiza mediante
el indicador de nivel de aceite del cuadro
de a bordo al poner el contacto será válida
transcurridos 30 minutos. El nivel de este líquido debe es-
tar cerca de la marca "MAXI". En
caso contrario, verifi que el des-
gaste de las pastillas de freno.

Vaciado del circuito
Consulte la guía de mantenimiento para
conocer la periodicidad de esta opera-
ción.


Nivel del líquido de
refrigeración
El nivel de este líquido debe es-
tar cerca de la marca "MAXI".
Para comprobarlo, desenros-
que el tapón, con el motor frío.
Cambio de aceite del motor
Consulte la guía de mantenimiento
para conocer la periodicidades de esta
operación.
Para preservar la fi abilidad de los mo-
tores y los dispositivos anticontamina-
ción, está prohibido utilizar aditivos en
el aceite motor.

Es habitual realizar puestas a pun-
to del nivel de aceite entre dos re-
visiones. PEUGEOT recomienda
controlar el nivel de aceite y com-
pletarlo, si fuera necesario, cada
5 000 kilómetros.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante y res-
ponder a las normas DOT4.

Vaciado del circuito
Este líquido no requiere renovación.


Nivel del líquido de
refrigeración
El nivel de este líquido debe es-
tar cerca de la marca "MAXI",
pero no debe sobrepasarla
nunca.
Cuando el motor está caliente, el moto-
ventilador, que puede funcionar con el
contacto cortado, regula la temperatura
de este líquido.

Características del líquido
Este líquido debe ser conforme a las re-
comendaciones del fabricante.

Tenga cuidado al intervenir deba-
jo del capó, ya que algunas zonas
del motor pueden estar extrema-
damente calientes (riesgo de que-
maduras).
Características del aceite
El aceite debe corresponderse con la
motorización del vehículo, y debe ser
conforme con las recomendaciones del
fabricante.
