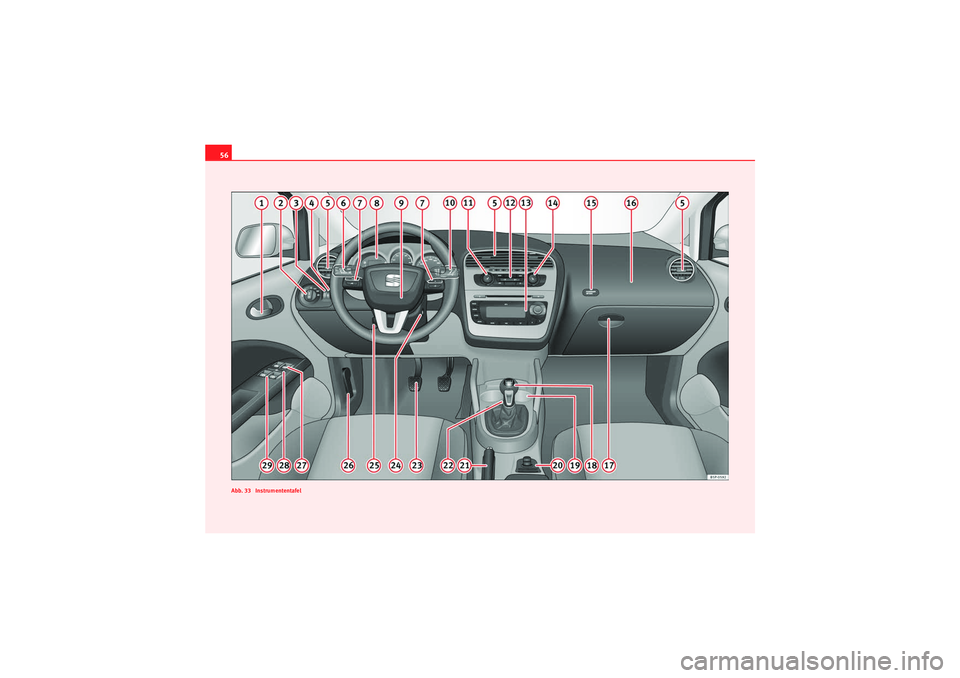

Hinweise zur BedienungCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . . . . . . . . . . .
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüsen
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . .
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter in der Mittelkonsole:
− Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Reifenfülldruckkontrolle
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . .
− Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . .
− Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . .
A1A2
123
A3
127
A4
127
A5A6
130, 201
A7
95
A8
59
63
80
A9
31
A10
135, 65
A11
147
A12
168
170
174
A13A14
147
A15
46
A16
31
A17
150
A18
191
A19
155
A20
103
210
198
159
141
187
A21
196
A22
129
A23A24
182
A25
180
AlteaXL_DE.book Seite 57 Donnerstag, 9. September 2010 11:46 11

Cockpit
58

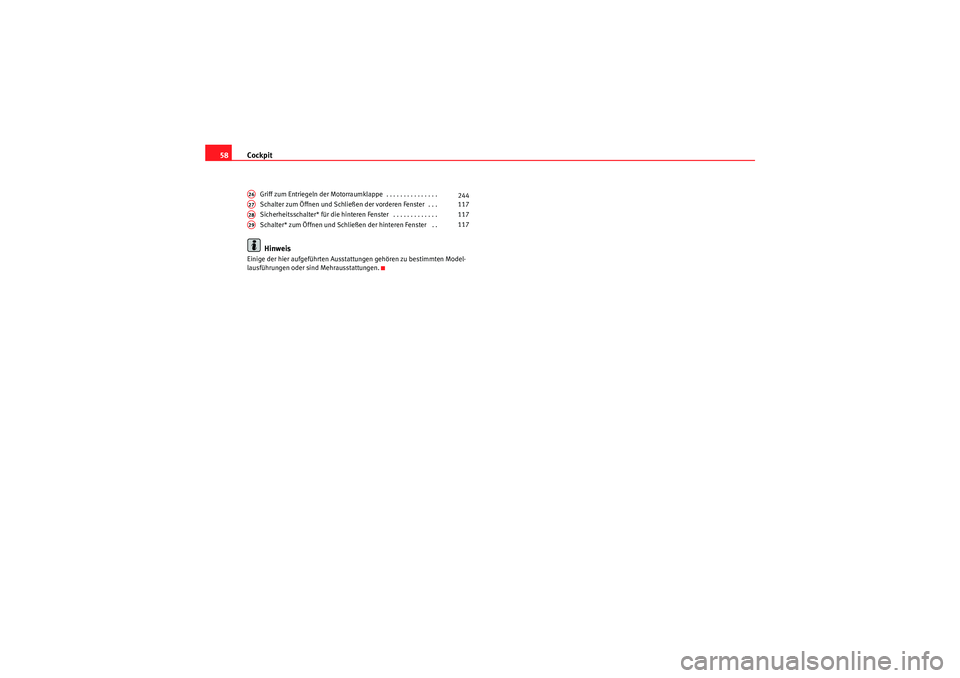

Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . .
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . .
Schalter* zum Öffnen und Schließen der hinteren Fenster . .Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.A26
244
A27
117
A28
117
A29
117
AlteaXL_DE.book Seite 58 Donnerstag, 9. September 2010 11:46 11

Cockpit59
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

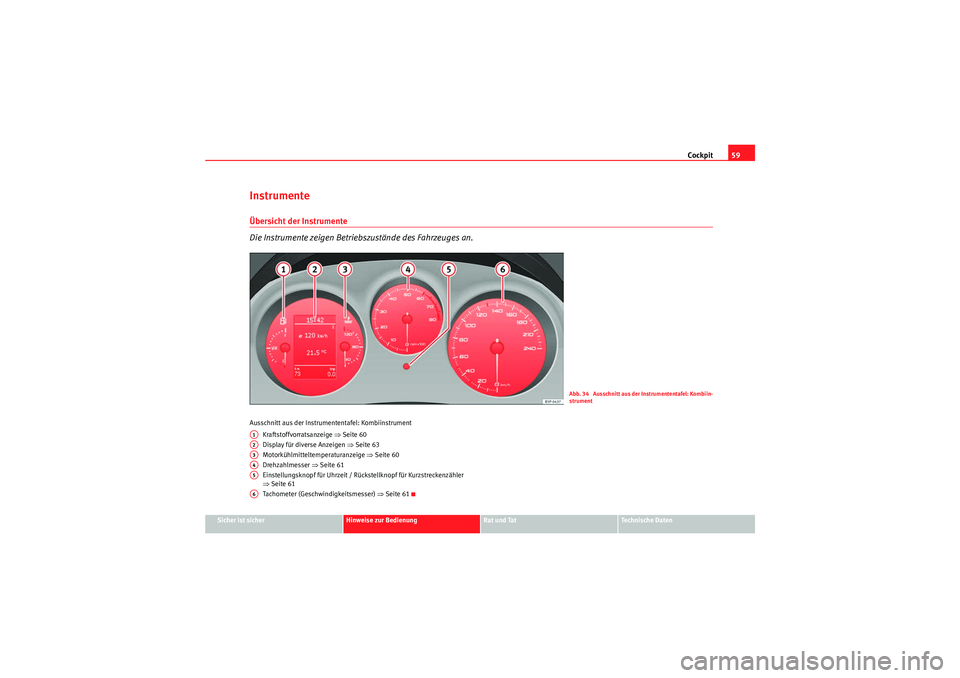

InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Ausschnitt aus der Instrumententafel: Kombiinstrument
Kraftstoffvorratsanzeige ⇒Seite 60
Display für diverse Anzeigen ⇒Seite 63
Motorkühlmitteltemperaturanzeige ⇒Seite 60
Drehzahlmesser ⇒Seite 61
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 61
Tachometer (Geschwindigkeitsmesser) ⇒Seite 61
Abb. 34 Ausschnitt aus der Instrumententafel: Kombiin-
strument
A1A2A3A4A5A6
AlteaXL_DE.book Seite 59 Donnerstag, 9. September 2010 11:46 11

Cockpit

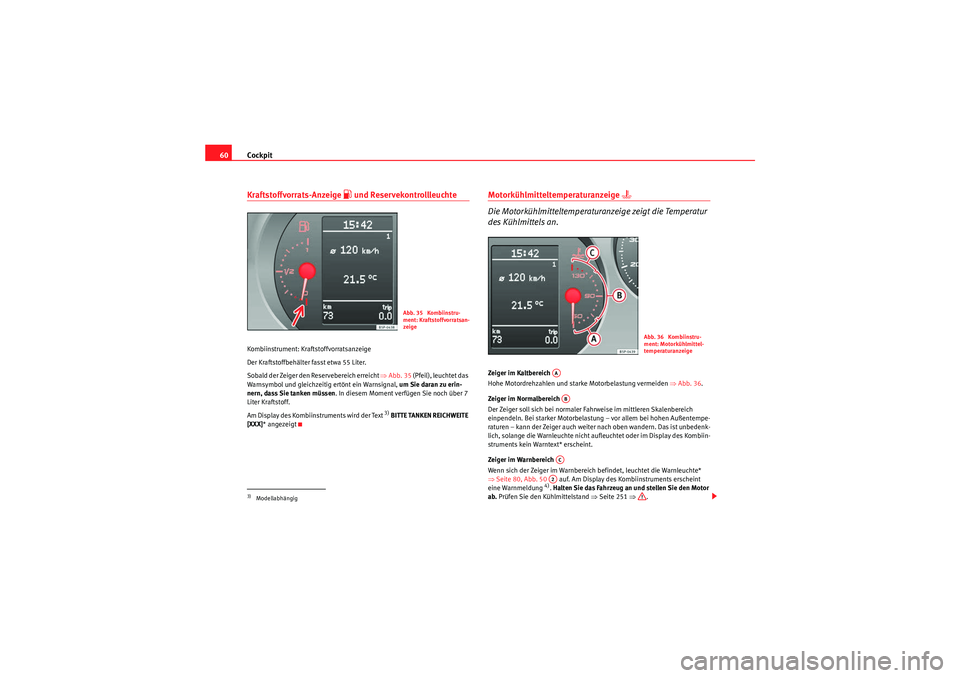

60Kraftstoffvorrats-Anzeige
z und Reservekontrollleuchte
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 35 ( P f e i l ) , l e u ch t e t d a s
Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu erin-
nern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über 7
Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text
3) BITTE TANKEN REICHWEITE
[XXX] * angezeigt
Motorkühlmitteltemperaturanzeige
v
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und starke Motorbelastung vermeiden ⇒ Abb. 36.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombiin-
struments kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 80, Abb. 50 auf. Am Display des Kombiinstruments erscheint
eine Warnmeldung
4). Halten Sie das Fahrzeug an und stellen Sie den Motor
ab. Prüfen Sie den Kühlmittelstand ⇒Seite 251 ⇒.
3)Modellabhängig
Abb. 35 Kombiinstru-
ment: Kraftstoffvorratsan-
zeige
Abb. 36 Kombiinstru-
ment: Motorkühlmittel-
temperaturanzeige
AAABACA2
AlteaXL_DE.book Seite 60 Donnerstag, 9. September 2010 11:46 11

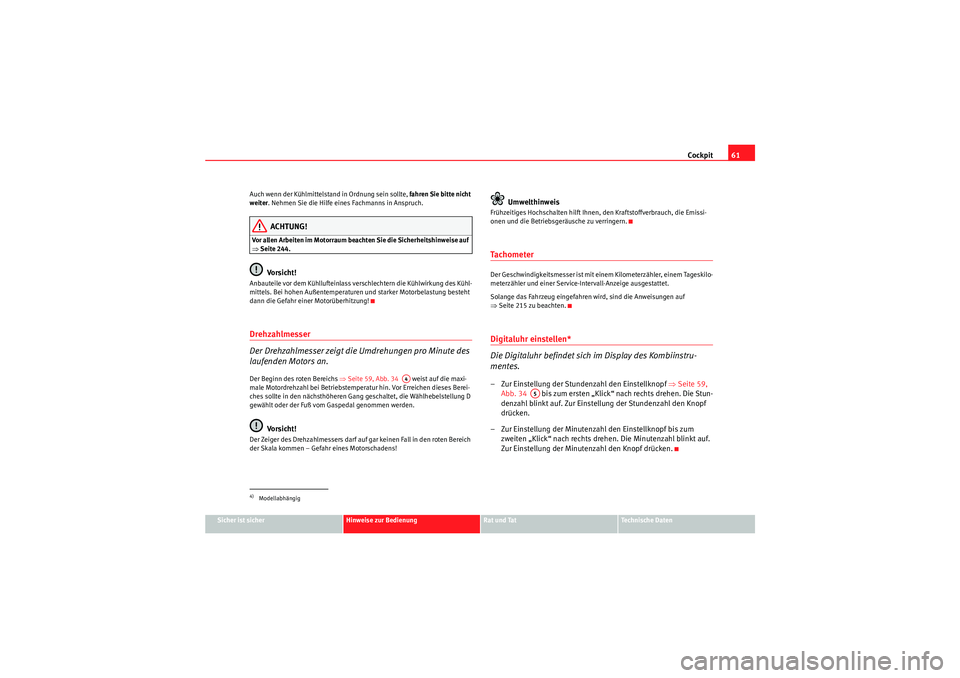

Cockpit61
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Auch wenn der Kühlmittelstand in Ordnung sein sollte,
fahren Sie bitte nicht
weiter. Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise auf
⇒ Seite 244.
Vo rsi ch t!
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außentemperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 59, Abb. 34 weist auf die maxi-
male Motordrehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Berei-
ches sollte in den nächsthöheren Gang geschaltet, die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vo rsi ch t!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, den Kraftstoffverbrauch, die Emissi-
onen und die Betriebsgeräusche zu verringern.TachometerDer Geschwindigkeitsmesser ist mit eine m Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒ Seite 215 zu beachten.Digitaluhr einstellen*
Die Digitaluhr befindet sich im Display des Kombiinstru-
mentes.– Zur Einstellung der Stundenzahl den Einstellknopf ⇒Seite 59,
Abb. 34 bis zum ersten „Klick“ nach rechts drehen. Die Stun-
denzahl blinkt auf. Zur Einstellung der Stundenzahl den Knopf
drücken.
– Zur Einstellung der Minutenzahl den Einstellknopf bis zum zweiten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf.
Zur Einstellung der Minutenzahl den Knopf drücken.
4)Modellabhängig
A4
A5
AlteaXL_DE.book Seite 61 Donnerstag, 9. September 2010 11:46 11

Cockpit

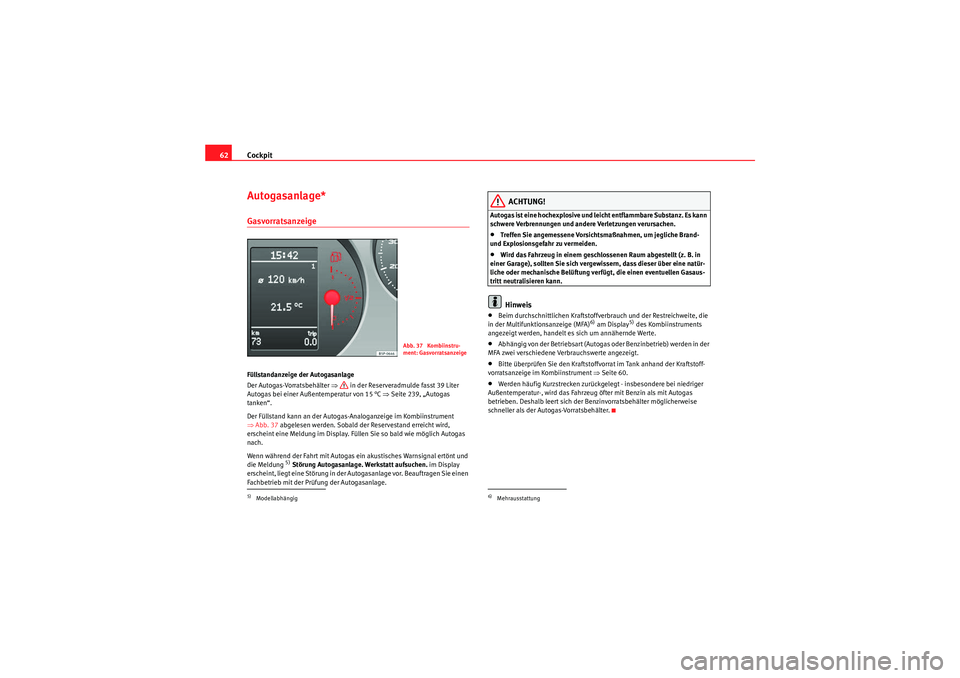

62Autogasanlage*GasvorratsanzeigeFüllstandanzeige der Autogasanlage
Der Autogas-Vorratsbehälter ⇒ in der Reserveradmulde fasst 39 Liter
Autogas bei einer Außentemperatur von 15 °C ⇒Seite 239, „Autogas
tanken“.
Der Füllstand kann an der Autogas-Analoganzeige im Kombiinstrument
⇒ Abb. 37 abgelesen werden. Sobald der Reservestand erreicht wird,
erscheint eine Meldung im Display. Füllen Sie so bald wie möglich Autogas
nach.
Wenn während der Fahrt mit Autogas ein akustisches Warnsignal ertönt und
die Meldung
5) Störung Autogasanlage. Werkstatt aufsuchen. im Display
erscheint, liegt eine Störung in der Autogasanlage vor. Beauftragen Sie einen
Fachbetrieb mit der Prüfung der Autogasanlage.
ACHTUNG!
Autogas ist eine hochexplosive und leicht entflammbare Substanz. Es kann
schwere Verbrennungen und andere Verletzungen verursachen.•Treffen Sie angemessene Vorsichtsmaßnahmen, um jegliche Brand-
und Explosionsgefahr zu vermeiden.•Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergew issern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.Hinweis
•Beim durchschnittlichen Kraftstoffverbrauch und der Restreichweite, die
in der Multifunktionsanzeige (MFA)
6) am Display
5) des Kombiinstruments
angezeigt werden, handelt es sich um annähernde Werte.
•Abhängig von der Betriebsart (Autogas oder Benzinbetrieb) werden in der
MFA zwei verschiedene Verbrauchswerte angezeigt.•Bitte überprüfen Sie den Kraftstoffvorrat im Tank anhand der Kraftstoff-
vorratsanzeige im Kombiinstrument ⇒Seite 60.•Werden häufig Kurzstrecken zurückgelegt - insbesondere bei niedriger
Außentemperatur-, wird das Fahrzeug öfter mit Benzin als mit Autogas
betrieben. Deshalb leert sich der Benzinvorratsbehälter möglicherweise
schneller als der Autogas-Vorratsbehälter.
5)Modellabhängig
Abb. 37 Kombiinstru-
ment: Gasvorratsanzeige
6)Mehrausstattung
