Page 305 of 331

Beschreibung der Angaben303
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Wie wurden die Angaben ermittelt?Kraftstoffverbrauch
Die Verbrauchs- und Emissionsdaten auf dem Fahrzeugda-
tenträger sind für jedes Fahrzeug individuell.Die Angaben zum Kraftstoffverbrauch und die CO
2-Emissionen des Fahrzeugs
finden Sie auf dem Fahrzeugdatenträger.
Die angegebenen Verbrauchs- und Emissionswerte beziehen sich auf die
Gewichtsklasse, der Ihr Fahrzeug aufgrund der Motor- und Getriebekombina-
tion sowie der spezifischen Ausstattung zugeordnet ist.
Die Verbrauchs- und Emissionswerte werden gemäß den Prüfungsvor-
schriften der Verordnungen EG 715/2007 und EG 692/2008 ermittelt.
Hinweis
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.GewichteDer Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen, Mehrausstattungen und nachträgli-
chen Einbau von Zubehör kann sich das Leergewicht erhöhen ⇒.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.•Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen
niemals überschritten werden. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern. Dies kann zu Unfällen, Verletzungen
und Fahrzeugbeschädigungen führen.
AnhängerbetriebAnhängelastenAnhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h).
Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang ⇒.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
AlteaXL_DE.book Seite 303 Donnerstag, 9. September 2010 11:46 11
Page 306 of 331
Beschreibung der Angaben
304Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand wenige r als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.•Überschreiten Sie niemals die zuläss igen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Unfällen,
Verletzungen und Fahrzeugbeschädigungen führen.
AlteaXL_DE.book Seite 304 Donnerstag, 9. September 2010 11:46 11

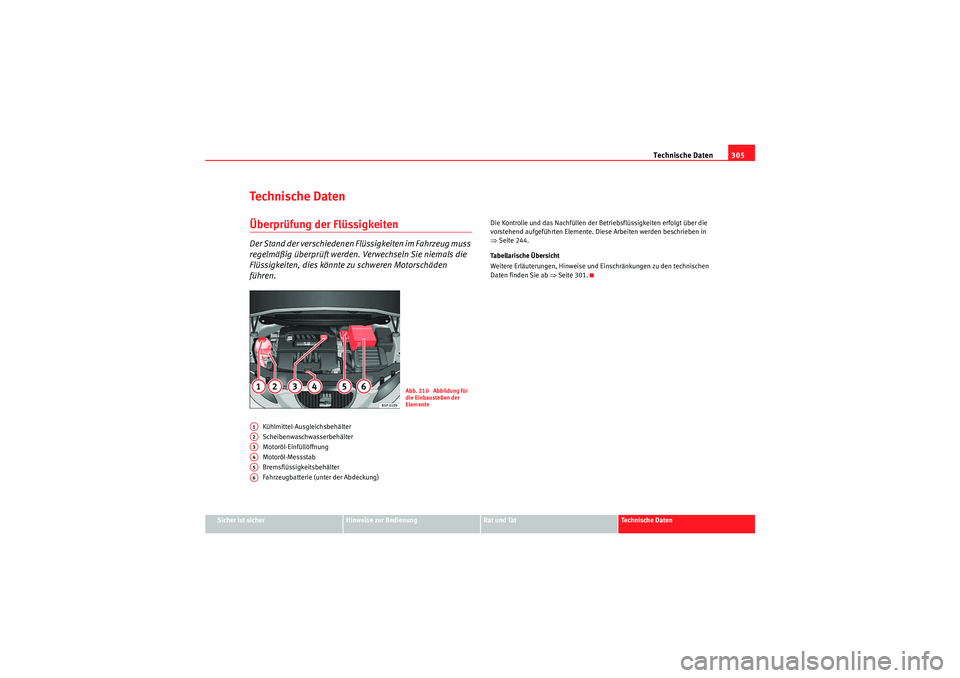

Page 307 of 331
Technische Daten305
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Te c h n i s c h e D a t e nÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung) Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 244.
Ta b e l l a r i s ch e Ü b e r s i c h t
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 301.
Abb. 210 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
AlteaXL_DE.book Seite 305 Donnerstag, 9. September 2010 11:46 11

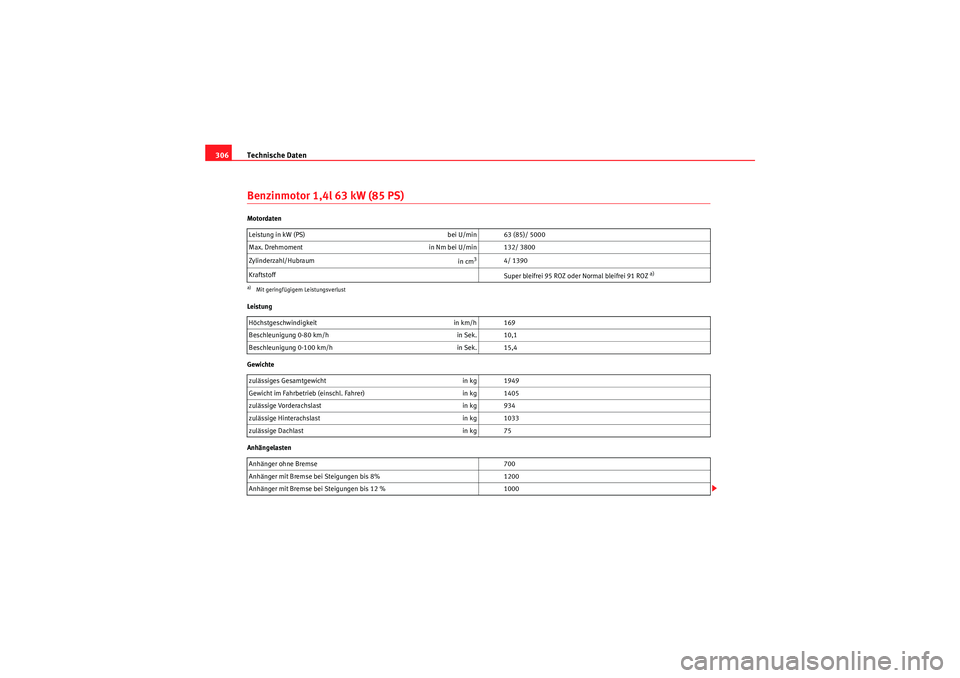

Page 308 of 331
Technische Daten
306Benzinmotor 1,4l 63 kW (85 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 63 (85)/ 5000
Max. Drehmoment in Nm bei U/min 132/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 169
Beschleunigung 0-80 km/h in Sek. 10,1
Beschleunigung 0-100 km/h in Sek. 15,4
zulässiges Gesamtgewicht in kg 1949
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1405
zulässige Vorderachslast in kg 934
zulässige Hinterachslast in kg 1033
zulässige Dachlast in kg 75
Anhänger ohne Bremse 700
Anhänger mit Bremse bei Steigungen bis 8% 1200
Anhänger mit Bremse bei Steigungen bis 12 % 1000
AlteaXL_DE.book Seite 306 Donnerstag, 9. September 2010 11:46 11

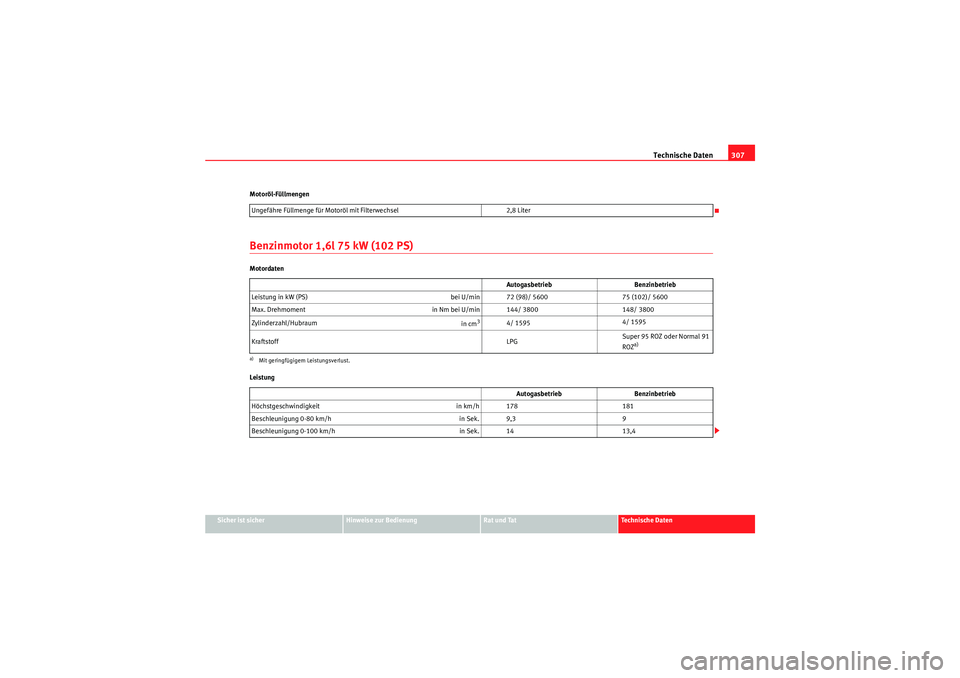

Page 309 of 331
Technische Daten307
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Motoröl-Füllmengen
Benzinmotor 1,6l 75 kW (102 PS)Motordaten
Leistung
Ungefähre Füllmenge für Motoröl mit Filterwechsel
2,8 Liter
Autogasbetrieb Benzinbetrieb
Leistung in kW (PS) bei U/min 72 (98)/ 560075 (102)/ 5600
Max. Drehmoment in Nm bei U/min 144/ 3800 148/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 15954/ 1595
Kraftstoff LPGSuper 95 ROZ oder Normal 91
ROZ
a)
a)Mit geringfügigem Leistungsverlust.
Autogasbetrieb
Benzinbetrieb
Höchstgeschwindigkeit in km/h 178181
Beschleunigung 0-80 km/h in Sek. 9,39
Beschleunigung 0-100 km/h in Sek. 1413,4
AlteaXL_DE.book Seite 307 Donnerstag, 9. September 2010 11:46 11

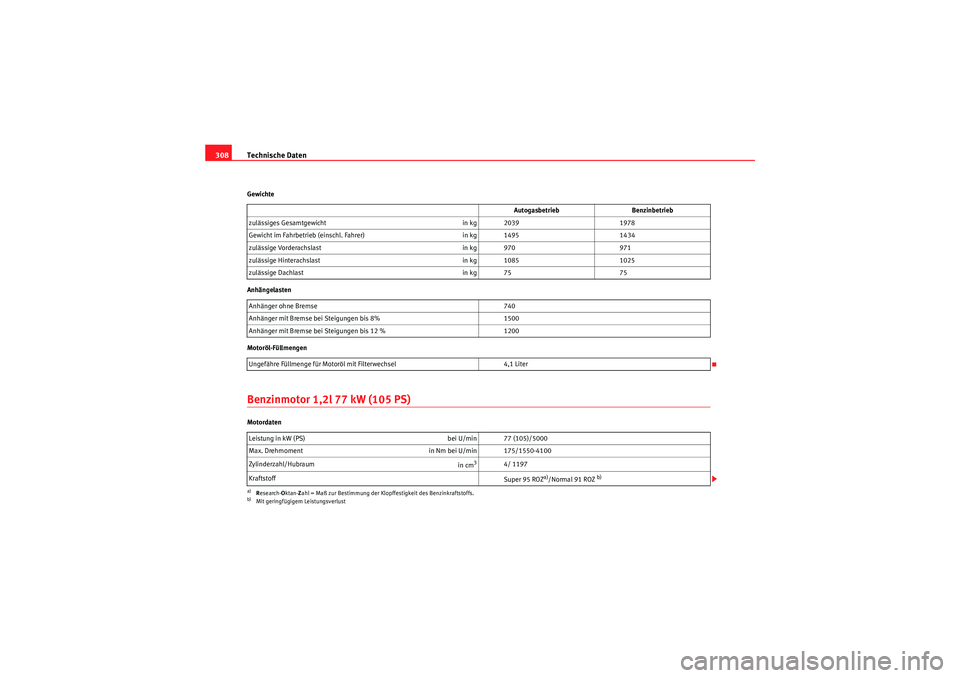

Page 310 of 331
Technische Daten
308Gewichte
Anhängelasten
Motoröl-FüllmengenBenzinmotor 1,2l 77 kW (105 PS)Motordaten Autogasbetrieb
Benzinbetrieb
zulässiges Gesamtgewicht in kg 20391978
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 14951434
zulässige Vorderachslast in kg 970971
zulässige Hinterachslast in kg 10851025
zulässige Dachlast in kg 7575
Anhänger ohne Bremse 740
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1200
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,1 Liter
Leistung in kW (PS) bei U/min 77 (105)/5000
Max. Drehmoment in Nm bei U/min 175/1550-4100
Zylinderzahl/Hubraum in cm
3
4/ 1197
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
AlteaXL_DE.book Seite 308 Donnerstag, 9. September 2010 11:46 11

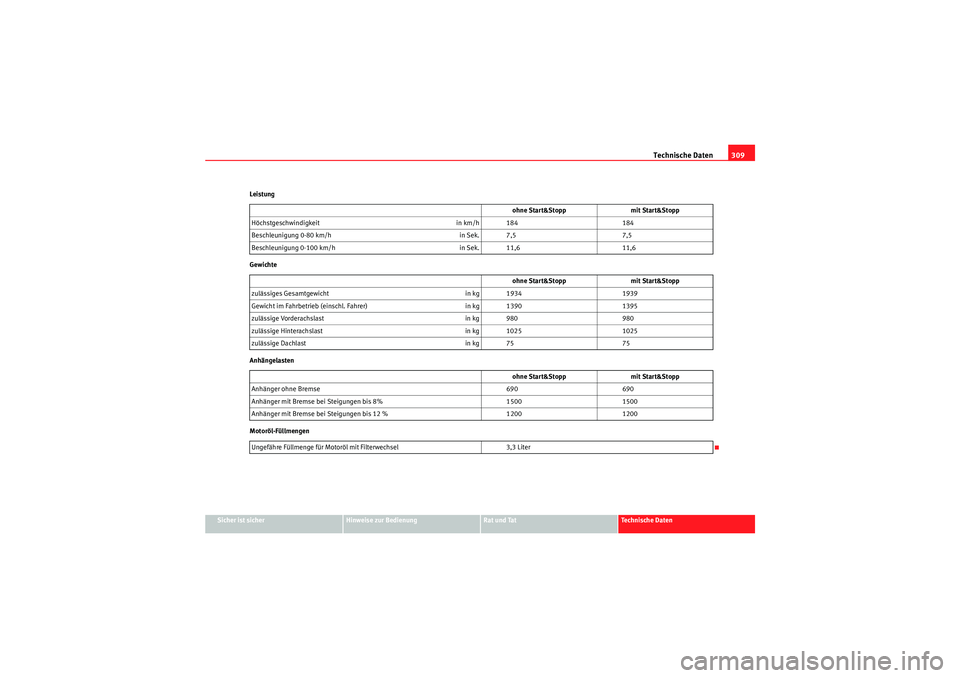

Page 311 of 331
Technische Daten309
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen
ohne Start&Stopp
mit Start&Stopp
Höchstgeschwindigkeit in km/h 184184
Beschleunigung 0-80 km/h in Sek. 7,57,5
Beschleunigung 0-100 km/h in Sek. 11,611,6
ohne Start&Stopp mit Start&Stopp
zulässiges Gesamtgewicht in kg 19341939
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 13901395
zulässige Vorderachslast in kg 980980
zulässige Hinterachslast in kg 10251025
zulässige Dachlast in kg 7575
ohne Start&Stopp mit Start&Stopp
Anhänger ohne Bremse 690690
Anhänger mit Bremse bei Steigungen bis 8% 15001500
Anhänger mit Bremse bei Steigungen bis 12 % 12001200
Ungefähre Füllmenge für Motoröl mit Filterwechsel 3,3 Liter
AlteaXL_DE.book Seite 309 Donnerstag, 9. September 2010 11:46 11
Page 312 of 331
Technische Daten
310Benzinmotor 1,4l 92 kW (125 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei U/min 92 (125)/ 5000
Max. Drehmoment in Nm bei U/min 200/ 1500-4000
Zylinderzahl/Hubraum in cm
3
4/ 1390
Kraftstoff Super bleifrei 95 ROZ oder Normal bleifrei 91 ROZ
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeitin km/h 194
Beschleunigung 0-80 km/h in Sek. 7,0
Beschleunigung 0-100 km/h in Sek. 10,5
zulässiges Gesamtgewicht in kg 2022
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1478
zulässige Vorderachslast in kg 1004
zulässige Hinterachslast in kg 1036
zulässige Dachlast in kg 75
Anhänger ohne Bremse 730
Anhänger mit Bremse bei Steigungen bis 8% 1500
Anhänger mit Bremse bei Steigungen bis 12 % 1300
AlteaXL_DE.book Seite 310 Donnerstag, 9. September 2010 11:46 11
